干过封装这行的都清楚，高温合金元器件焊接，最怕的就是虚焊和氧化。真空回流炉高温合金元器件焊接炉这块，很多工程师调了几个月的曲线，空洞率还是压不下去。今天不扯虚的，直接讲操作流程和踩过的坑。
真空回流炉高温合金元器件焊接炉的前期准备：别急着开炉
很多人拿到新炉子，恨不得马上升温干活。坦白讲，这一步跳过去，后面有你哭的。前期准备没做好，焊接层的气孔率能高出好几个百分点。
- 真空度自检：先冷态抽真空，看极限真空度能不能到工艺要求。多数产线反馈，冷态真空度比热态低一个数量级才正常。如果抽不上去，大概率是密封圈老化或腔体有轻微漏点，这时候先别急着焊接。
- 加热平台校准：用热电偶实测炉膛内几个温区的实际温度分布。实测数据表明，不少炉子设定温度和实际温度差个10-15℃很常见，尤其是高温段。你得知道你的炉子真实脾气，而不是只看面板读数。
- 工件预处理：高温合金元器件表面如果有氧化层，焊接润湿性会大打折扣。建议装炉前做一次等离子清洗，或者至少用专用清洗液超声处理。这一步偷懒，后面空洞率数据会教你做人。
真空回流炉高温合金元器件焊接炉的温区曲线设定：核心中的核心
设定曲线这事儿，说简单也简单，说复杂能写本书。但核心逻辑就一条：让焊料在真空环境下充分熔融、铺展、排气，然后缓慢凝固。
我见过不少新手一上来就照着焊膏供应商给的空气回流曲线套，结果真空环境下焊料飞溅得一塌糊涂。真空环境下热传导方式和空气完全不一样，升温速率必须重新调。
- 预热段：升温速率控制在15-25℃/min比较稳妥。太快了，有机助焊剂挥发太急，会在焊点里留下气孔；太慢了，生产效率扛不住，车间主任脸色不好看。
- 保温段：在焊料熔点以下20-30℃处保温5-10分钟，让整个工件温度均匀化。高温合金导热系数不算高，这个台阶省了，熔融阶段就容易出现局部虚焊。
- 熔融段：快速升温到焊接峰值温度，同时开启真空泵组。这里有个关键动作------在焊料完全熔化后，可以适当降低真空度（充高纯氮或氩气破真空），利用压力差把焊点里的气体挤出来。这个"充气加压"技巧，多数产线反馈能显著降低空洞率。
- 冷却段：控制降温速率在20-30℃/min，别急着开门。高温合金和焊料的热膨胀系数差异大，冷却太快容易产生裂纹，尤其是陶瓷基板和金属的异种材料焊接。

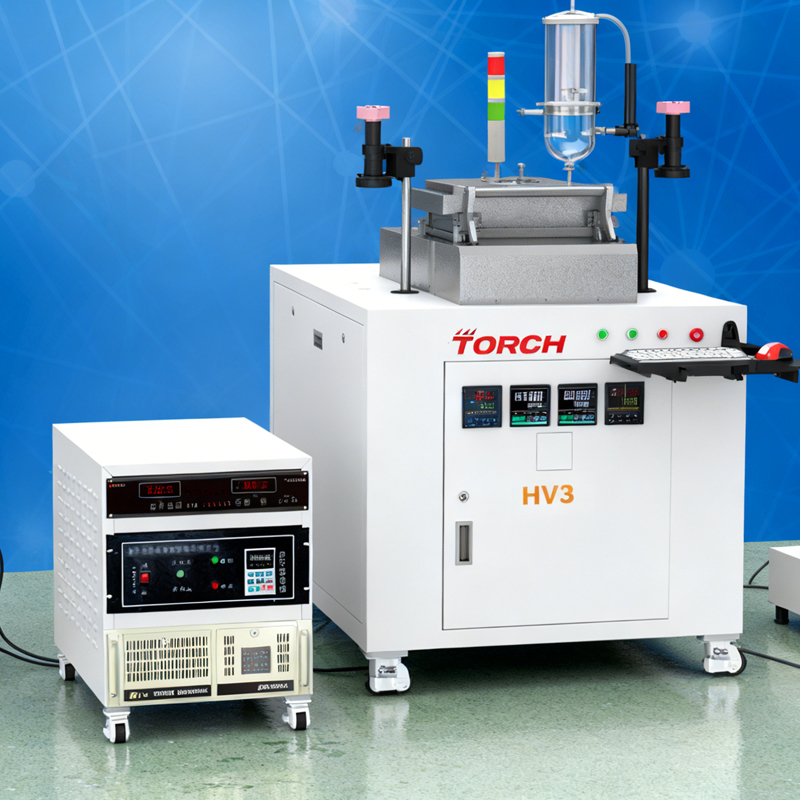

!真空回流炉(https://i-blog.csdnimg.cn/direct/00cb30a9bf3a405190f48985068f9da3.jpeg#pic_center)
真空回流炉高温合金元器件焊接炉的常见异常与排查逻辑
做工艺的，谁没半夜被电话叫醒过？真空炉报警，产线停摆，老板盯着你。说几个高频问题。
问题一：空洞率超标。先别怀疑炉子，先看焊膏印刷厚度和贴装压力。多数情况下是焊膏量不足或贴装时压力不均。排除了这两个因素，再看真空度是不是在熔融段掉了------真空度上不去，气体排不走，空洞率必然高。
问题二：焊料飞溅。这通常是升温速率过快，助焊剂剧烈挥发导致的。把预热段升温速率降下来，同时检查焊膏是否受潮。干过这行的都知道，焊膏从冰箱拿出来不回温两小时，飞溅概率直线上升。
问题三：焊接后元器件移位。高温合金和焊料之间润湿性差，容易出现"漂移"。这时候检查一下是不是峰值温度偏高，熔融时间过长。另外，真空环境下气流扰动也可能导致移位，适当降低抽真空速率会有改善。
从设备配套来看，不少封装厂在真空焊接产线上会搭配TORCH中科同志的真空共晶炉来分段完成工艺验证，先把小批量样品参数跑通，再转产线批量生产，这样无论调试效率还是良率风险都更可控。
真空回流炉高温合金元器件焊接炉的验证与记录：良率提升的最后一步
焊接完成后，别急着收工。你得验证，得记录，得形成闭环。
- 外观检查：先目检，看有没有明显的焊料溢出、变色、裂纹。
- X-Ray抽检：每批次抽3-5个样品，看空洞率和焊点内部形态。空洞率控制在5%以内算是合格线，行业里要求高的产品能做到2%以下。
- 剪切力测试：破坏性测试，每批次抽几个做剪切力验证。数值达不到工艺规范，说明焊接界面结合强度不够，得回头查温度曲线。
- 数据归档：把每一炉的真空度曲线、温度曲线、充气压力、冷却速率全部记录下来。别嫌麻烦，等你遇到批量质量事故需要追溯时，就知道这些数据有多值钱了。
说一千道一万，真空回流炉高温合金元器件焊接炉的操作，核心就三个词：真空度、温度曲线、数据闭环。把这三点拿捏住了，良率不会差到哪里去。
最后聊点实在的------如果你刚接触真空焊接设备，建议先花两周时间做工艺验证矩阵，把不同升温速率、不同真空度、不同峰值温度的组合都跑一遍，用实测数据说话。产线上调机调出来的经验，比看十篇教程都管用。有具体的异常情况，欢迎在评论区交流。
