从近似0基础开始FPGA开发 -- part.7 FPGA的网络通信设计

UDP 网络通信

FPGA的工程应用离不开通信功能，当前电子学场景泛用的通信方式为以太网通信，大规模的工程化项目基本离不开组网场景。因此本文从以太网为引，展开介绍如何通过FPGA纯逻辑实现网络通信。

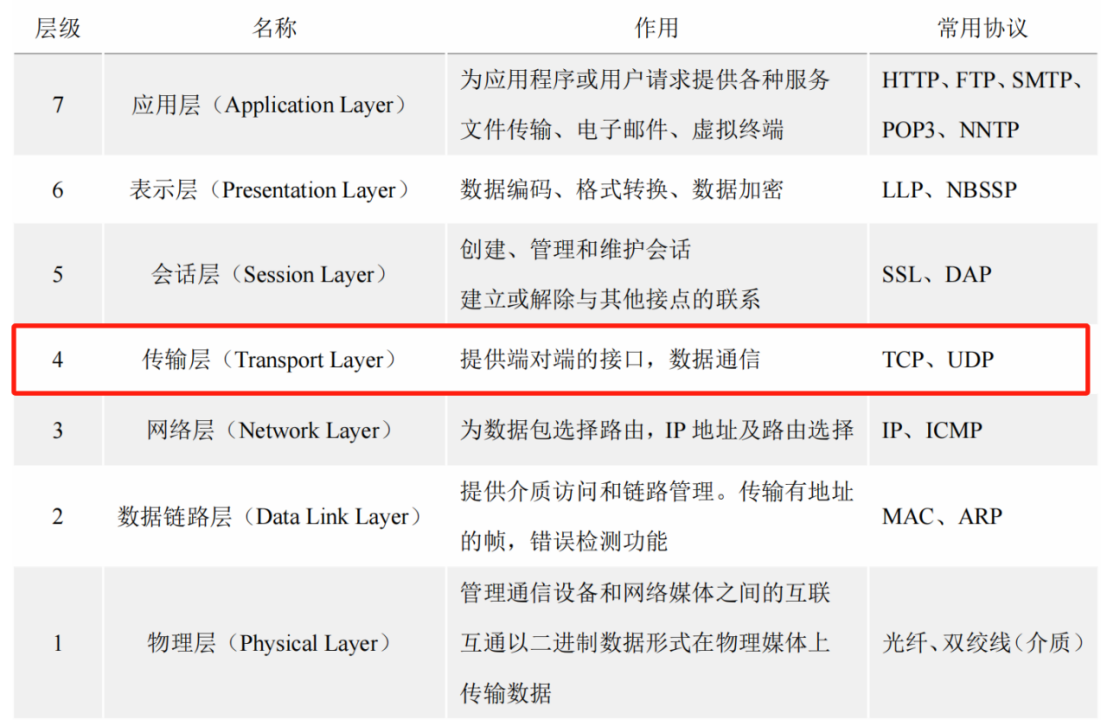

以太网是一种传输规则，收发双方必须遵循这些规则才能使数据有效传输。OSI（Open System Interconnection）七层模型和 TCP/IP 四层模型是常用的数据传输模型，其各个子层的功能如下表所示。

数据从上至下逐级封装，加入每层的头部信息，在物理层转换为比特流发送；接收端使用逆向顺序把数据逐级解封装，发送给应用层。

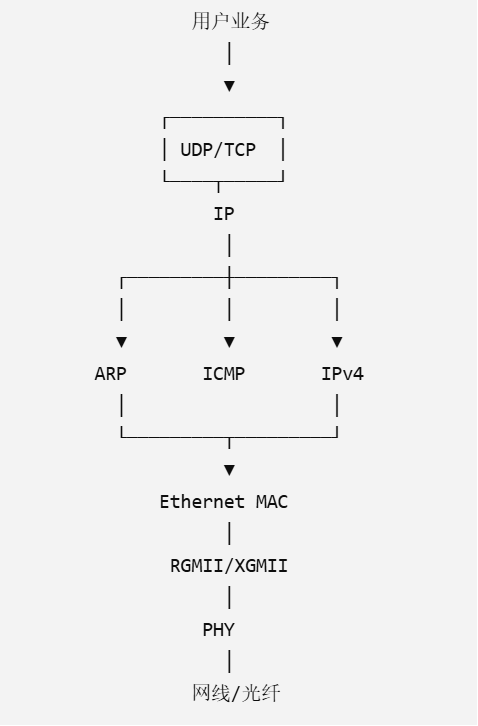

FPGA 的 UDP 通信只做到了传输层，物理层一般由外部 PHY 芯片提供，没有应用层、表示层和会话层。

物理层

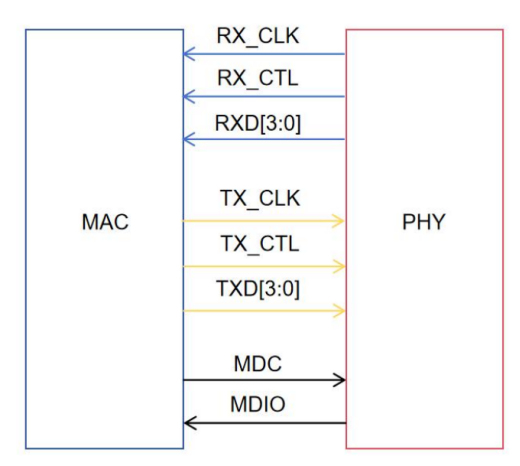

以太网物理层是 OSI 模型中的第一层，它负责数据的编码、解码、数模转换和数据在物理介质上的传输等。在 10Mbps、100Mbps 和 1Gbps 速率的以太网中，通常采用 RJ45 网口和双绞线作为物理介质传输数据，RJ45连接器是一种 8 针连接器，提供 4 对提供信号输出。在 10Mbps./100Mbps 速率下，使用了其中 4 根线，在 1Gbps速率下使用了全部 8 根线。千兆以太网传输的数据由外部 PHY 芯片提供编解码和数模转换功能。千兆以太网的数据链路层和物理层之间一般采用RGMII 接口连接，其接口连接示意图如下：

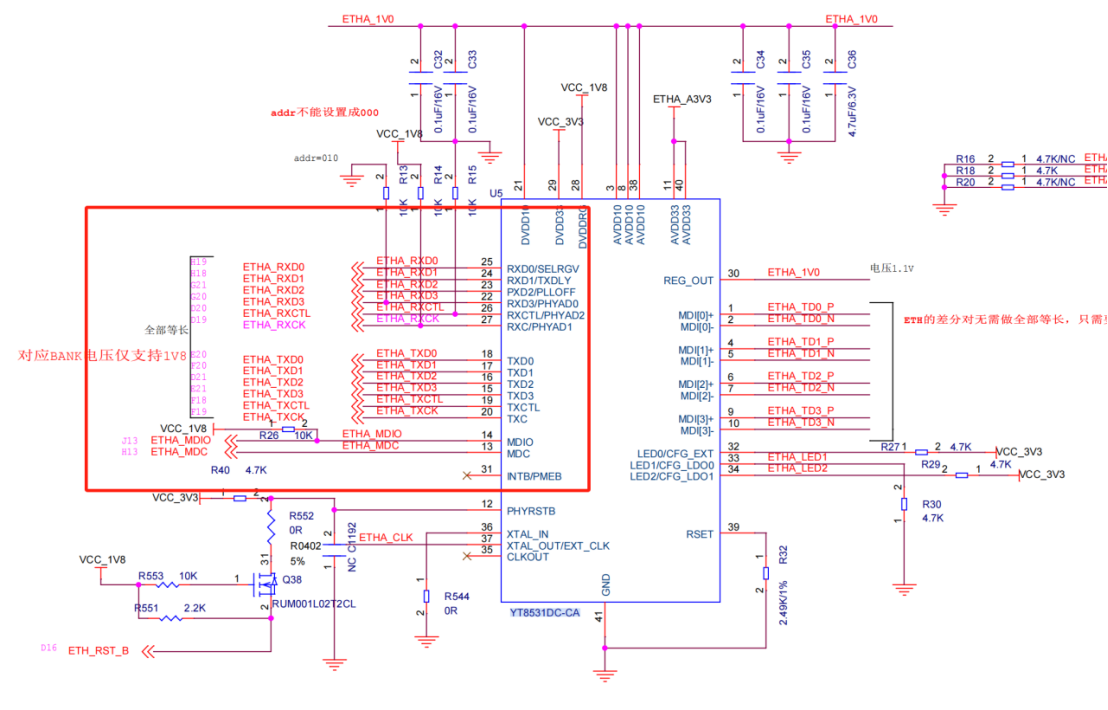

这一层一般为FPGA芯片与外部PHY芯片的交接界面，这里提供开发板原理图的PHY芯片引脚作为参考。对应的信号线均会给到FPGA。

RGMII接口采用双沿采样的方案，相比 GMII 接口减少了 I/O 数量，从而减小了 PCB 的面积和布线难度，降低了成本。RGMII 接口的控制信号被多路复用，CTL 信号复用了 ER 和 EN 信号，上升沿传输 EN 信号，下降沿传输 EN 信号与 ER 信号的异或结果。

万兆以太网的内部逻辑则通过 XGMII 接口与 FPGA 芯片内部的SERDES 连接。XGMII 接口的数据位宽为 32 位，SERDES 提供 PMA 和 PCS 子层，其结构包括锁相环、串并转换器、预加重电路、均衡器、时钟恢复电路等，万兆网的数据经过SERDES 进行 64/66B 的编码，通过 10.3125Gbps 的速率发出，经过光模块进行光电转换后，采用光纤作为物理介质进行传输。

本文着重介绍千兆以太网的 UDP 协议栈实现。

RGMII与XGMII*

RGMII 是 FPGA 中 MAC 与千兆 PHY 之间的低引脚数并行接口，通过 4 bit DDR + 125 MHz 实现 1Gbps；而XGMII 是高速以太网 MAC 与 PCS 之间的宽并行接口，常见于 10GbE，通过宽数据总线承载数据和控制字符，再由 PCS/SerDes 转换成高速串行信号。

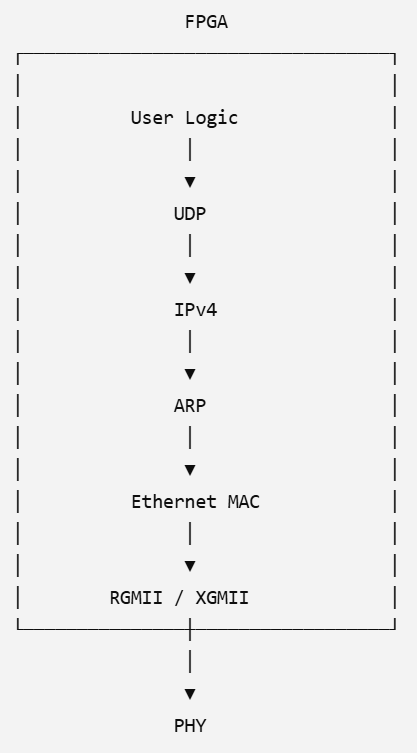

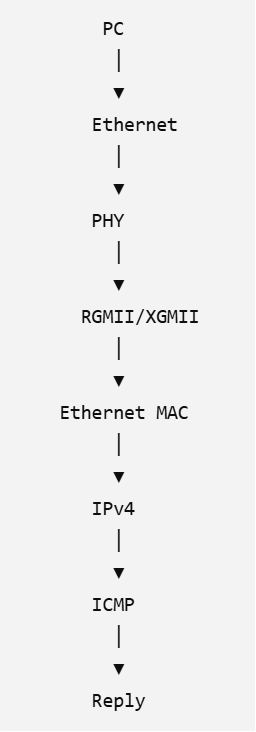

如下给出两种不同协议的典型FPGA设计架构。

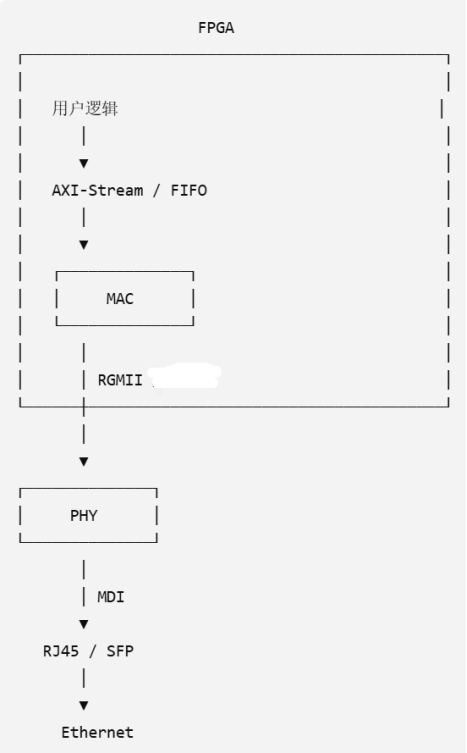

**RGMII：**使用 4 bit 数据总线 + DDR，在一个时钟周期的上升沿和下降沿各传输一次数据；

125 MHz × 4 bit × 2 edges = 1 Gbps；

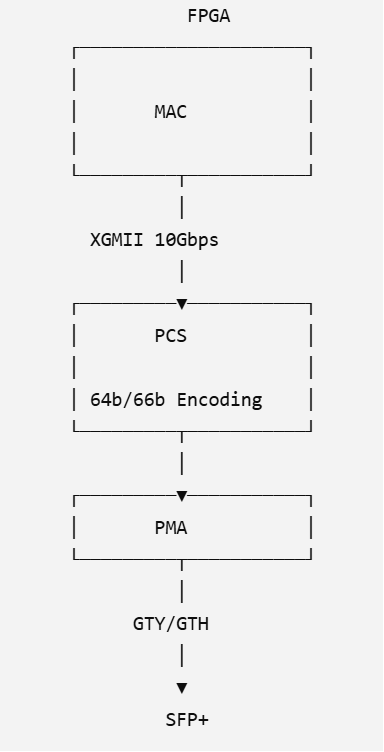

**XGMII：**结合接口版本和 IP 架构来看，尤其是 FPGA 10G Ethernet IP 中常见的是 64-bit XGMII @ 156.25 MHz；

64 × 156.25 MHz ≈ 10 Gbps；

|-------------|---------------|-------------------|
| 项目 | RGMII | XGMII |
| 典型速率 | 10/100/1000M | 10G |
| 典型连接 | MAC ↔ PHY | MAC ↔ PCS |
| 数据宽度 | 4 bit DDR | 常见64 bit SDR |
| 千兆时钟 | 125 MHz | 156.25 MHz |
| 是否使用控制信息 | 有 | 有 |
| 典型 FPGA IO | 普通IO | GT + PCS相关逻辑 |
| 常见物理接口 | RJ45 | SFP+ |
| 是否需要 SERDES | PHY内部完成 | FPGA GT/PCS完成 |
| 设计难点 | RGMII skew | PCS/GT/64b66b/CDR |

本次UDP工程使用开发板外部RJ45接口进行1Gbps速率设计，因此对RGMII的传输时序进行具体展开：

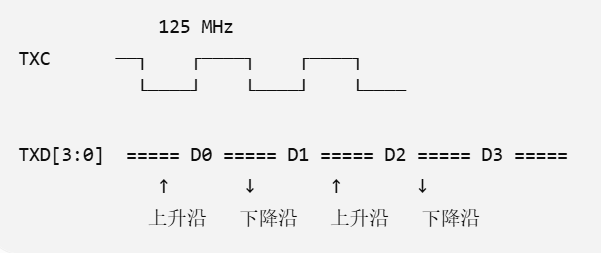

RGMII_TX：

一个 8 bit 数据：Data = D $7:0$ ；通过：TXD $3:0$ 会分两次发送：

TXC ↑ → D $3:0$

TXC ↓ → D $7:4$

例如：Data = 8'b1010_0110

上升沿：

TXD = 0110

下降沿：

TXD = 1010

由于采用了DDR编码，RGMII 中的TX_CTL可以同时承担：TX_EN 及 TX_ER

TXC ↑：

TX_CTL = TX_EN

TXC ↓：

TX_CTL = TX_EN XOR TX_ER

RGMII_RX：

RXC ↑ → RXD $3:0$ = 低4位

RXC ↓ → RXD $3:0$ = 高4位

在上下沿接受数据后重新组合为：RX_DATA $7:0$

由于DDR在时钟上下沿均会对数据信号进行采样，在实际 FPGA 设计中，RGMII 最容易出问题的地方不是数据宽度，而是Clock 和 Data 的相位关系。因为 FPGA 和 PHY 之间存在：PCB 走线延迟、FPGA IO 延迟、PHY IO 延迟、时钟偏移、setup/hold 时间等不确定因素。

如果数据变化太靠近时钟边沿，就可能产生：setup violation；hold violation

进而导致：偶发 CRC 错误；丢包；UDP 数据异常；TCP 重传；网络不稳定

因此 RGMII 通常需要约束好 clock skew / clock delay。

以太网帧格式

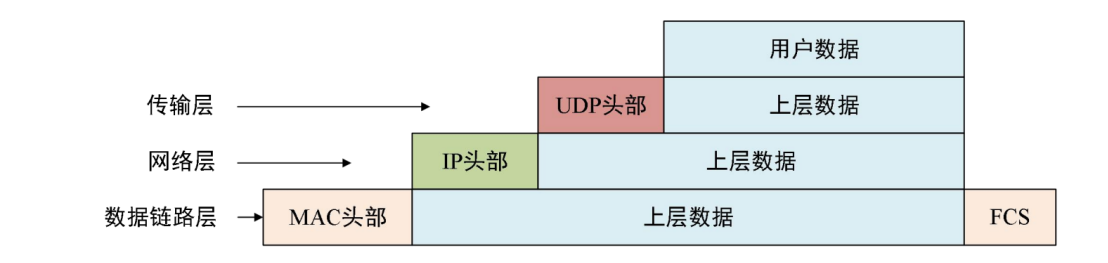

数据在以太网中传输时需逐层封装或拆解，以添加或过滤上各层协议对应的首部。UDP 数据帧的结构和封装顺序如图所示，用户数据经过 UDP 层、IP 层、MAC 层，分别添加了 8 字节 UDP 头部、20 字节 IP 头部、22 字节 MAC头部和 4 字节 CRC 校验结果，再经过 PHY 层传出完整的一帧数据。

在了解了物理层后，继续向上介绍数据链路层。

数据链路层

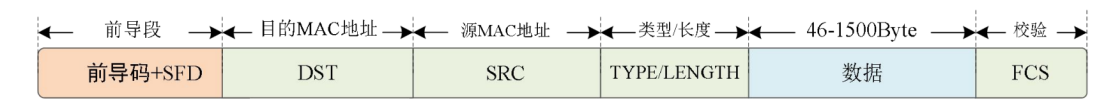

以太网 MAC 层在网络通信中起着至关重要的作用，它负责数据的封装与拆包、传输控制、错误检测与纠正功能，确保数据在网络中正确传输和有效处理。MAC 数据帧格式如下图所示，其包头包含前导码、SFD、目的 MAC 地址、源 MAC 地址、类型/长度，最后 4 个字节为 CRC 校验位。下图为典型的 Ethernet II Frame格式。

****前导码（7Byte）：****用于调整时钟使收发节点的时钟同步，接收端通过识别前导码来确定数据帧的边界，以确保接收端能够准确地提取出完整的数据帧。内容为连续 7 字节的 8'h55。

帧起始定界符 SFD（1Byte）：用于区分前导段和数据段，确保后续数据的正确解析。内容为 8'hd5。

DST/SRC ****MAC 地址（6Byte）：****MAC 地址由 48bit 数据组成，它是网卡的物理地址，一般固化在网卡的 ROM 中。在以太网传输的最底层就是根据 MAC 地址来发送数据，同一个网络里不能有两个相同的 MAC 地址。MAC 地址的前 3个字节是组织唯一标识符，用于标识网络硬件制造商，后 3 个字节是制造商为网卡分配的序列号。

类型/长度（2Byte）：该区域可以用来表示 MAC 数据包下一层的类型，也可以用来描述 MAC 数据包数据段的长度。该值小于 1536 表示长度，大于 1536 表示类型，IPv4 协议对应的数值为 0x0800，ARP 协议为 0x0806。

****FCS（4Byte）：****FCS（错误检测码）是用于检测数据帧在传输过程中是否发生错误的一个字段，它通过 CRC（循环冗余校验）算法计算得出，并附加在数据帧的尾部。发送数据时，会根据数据内容生成简短的校验和，并将其与数据一起发送。接收数据时，将再次生成的校验和并将其与发送的校验和进行比较。如果二者相等，则数据没有损坏。

每一帧传输完成后，都必须等待 96bit 数据传输的时间，即最小帧间隔（IFG），才可以进行下一次以太网帧的传输。由于以太网每个时钟周期发送 8bit 数据，所以最小帧间隔为 12 个时钟周期。

PAUSE流量控制帧*

在任何通信形式的两端，发送端的发送速率如果大于接受端的接受处理速率，都会导致通信异常。因此在通信架构下设计反压机制十分重要，在以太网下也存在这样的设计，即流量控制帧。

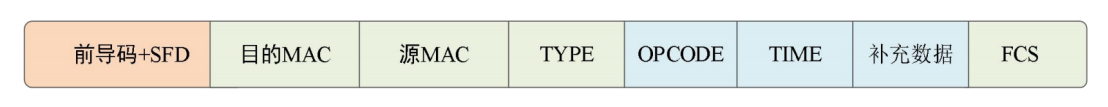

目的 MAC（6Byte）：PAUSE 帧的目的为保留的组播地址，其值为固定的 48'h01_80_c2_00_00_01。

TYPE（2Byte）：固定值为 16'h8808，表示帧类型为 MAC 控制帧。

OPCODE（2Byte）：操作码，值为 16'h0001，表示 MAC 控制帧中的 PAUSE 帧。

TIME（2Byte）：时间参数，它的值表示以太网以当前速率传输 512bit 数据的时间，接收方实际暂停的时间为该字段数值左移 6 位得到的值乘时钟周期。

补充数据：有效信息后补 0，补齐 MAC 帧所需要的最小数据数量。

PAUSE帧仅用于全双工以太网链路。在半双工模式下，流量控制通过强制碰撞等机制实现。同时PAUSE帧作为链路层协议，不会被路由器转发，只在直连设备间生效。标准PAUSE帧会暂停链路上的所有流量，无论其优先级高低。

Tri Mode Ethernet IP

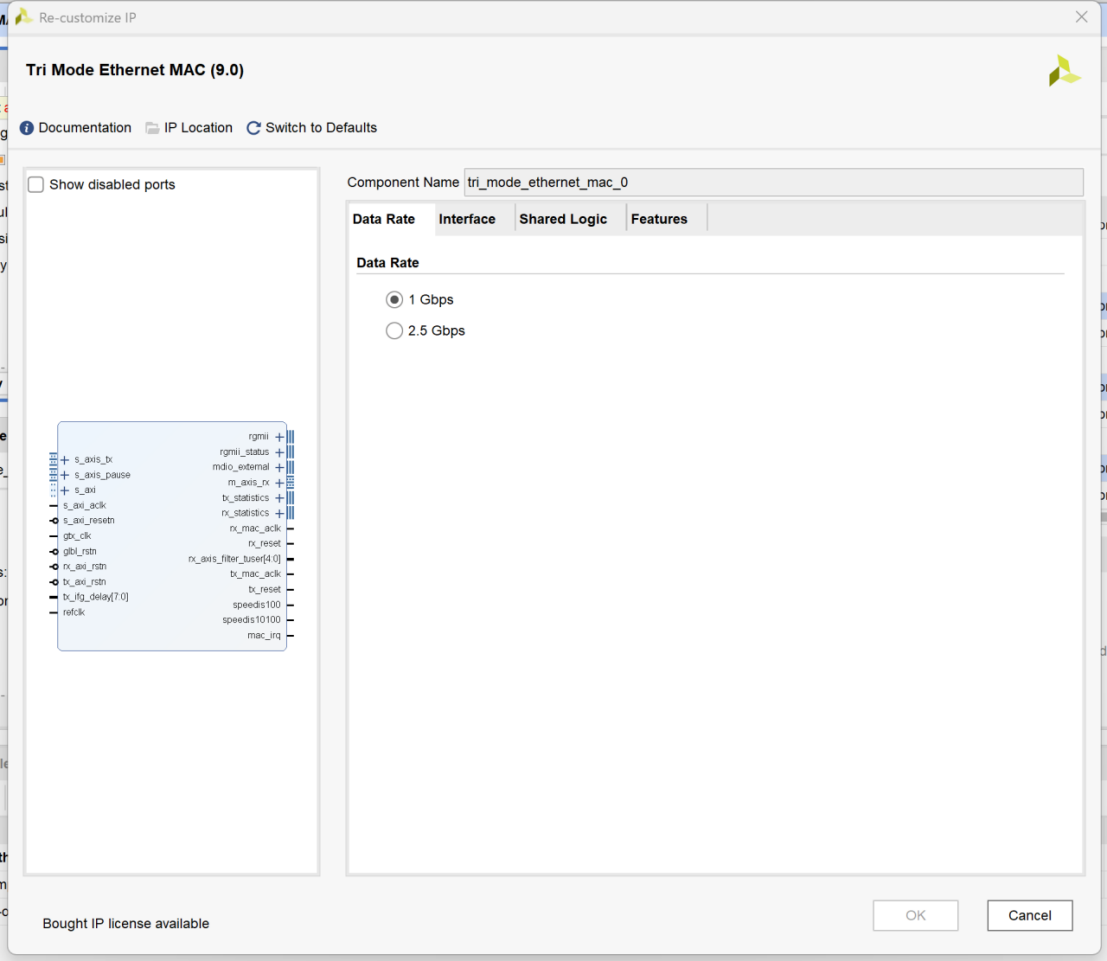

对于数据链路层这种通用性极强的FPGA设计，Xilinx也提供了封装好的IP。

网络层

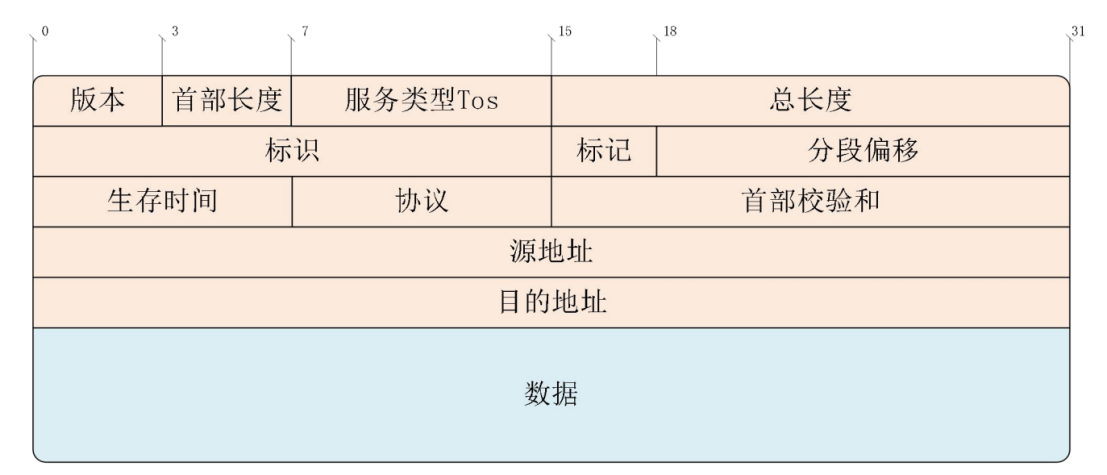

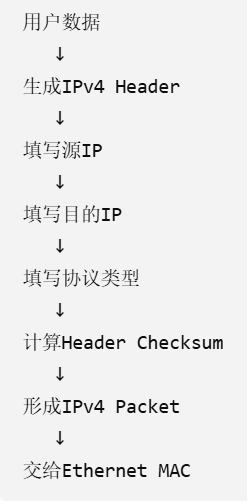

MAC 数据帧经过数据链路层传输到网络层时，前导码、SFD、MAC 地址、类型/长度以及校验字节均被过滤，IP 数据包传入了网络层。该数据包也不完全是有效数据，其还包含 20 字节的 IP 头部，具体见下图。IP 头部各区域功能如下：

****版本（4bit）：****定义 IP 协议版本，IPV4 为 4'h4。

****首部长度（4bit）：****定义 IP 数据包头部长度，表示具有 32 位字长数据的数量。最小值为 5，最大值为 15。

****服务类型（8bit）：****用于分配优先级、延迟、吞吐量及可靠性，一般为 8'h00。

****总长度（16bit）：****定义整个 IP 数据包长度。

****标识（8bit）：****发完一包数据自动加 1。

****标记（3bit）：****最高位保留为 0；中间位是否开启分段，0 不开启，1 开启；最低位表示是否存在下一个分段，0表示为最后一个分段，1 表示还存在下一个分段。一般默认为 3'b010。

****分段偏移（13bit）：****表示分段数据在源数据报中的相对位置。

****生存时间（8bit）：****表示以太网数据包可以中转进过多少个路由器，每进过一个路由器，该值就会减少 1，直到该值变成 0，丢包该包。WIN 系统默认为 8'h80。

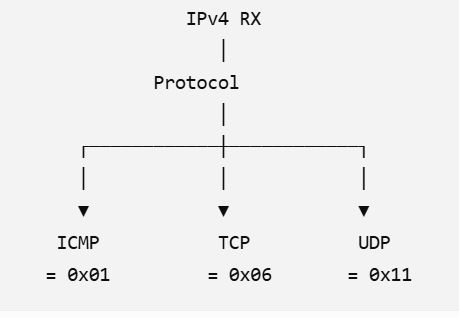

****协议（8bit）：****指出 IP 处理过程完成后，传输层的协议。UDP 为 8'd17，TCP 为 8'd6，ICMP 为 8'd1。

****首部校验和（16bit）：****该区域确保 IP 协议头部的完整性。将头部每 16 位划分为一部分，将各部分相加取得的结果再取反码，即为该区域数据。

****源地址（32bit）：****源主机 IP 地址。

****目的地址（32bit）：****目的主机 IP 地址。

IP TX

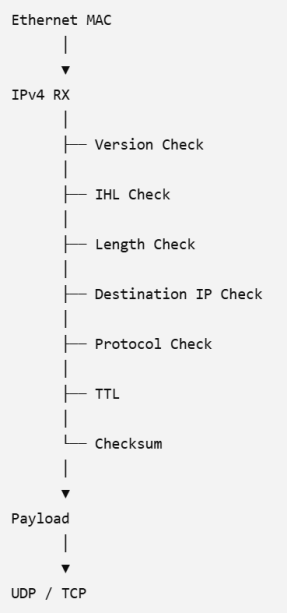

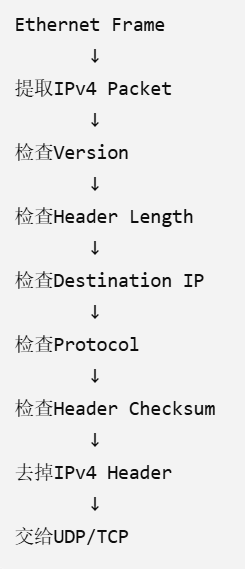

IP RX

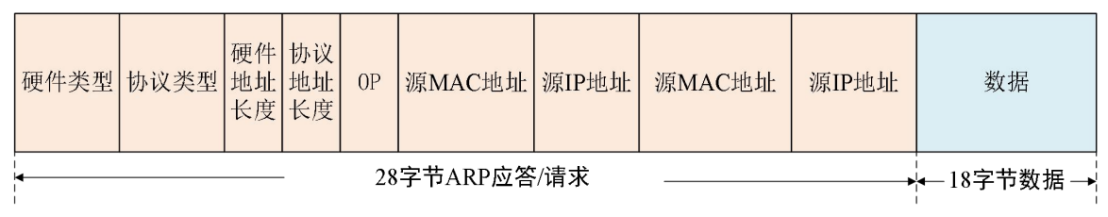

ARP （Address Resolution Protocol）*

既然从数据链路层再上一级就是网络层了，那么ARP又是做什么的？ARP的主要功能是管理IP地址-MAC地址的映射。

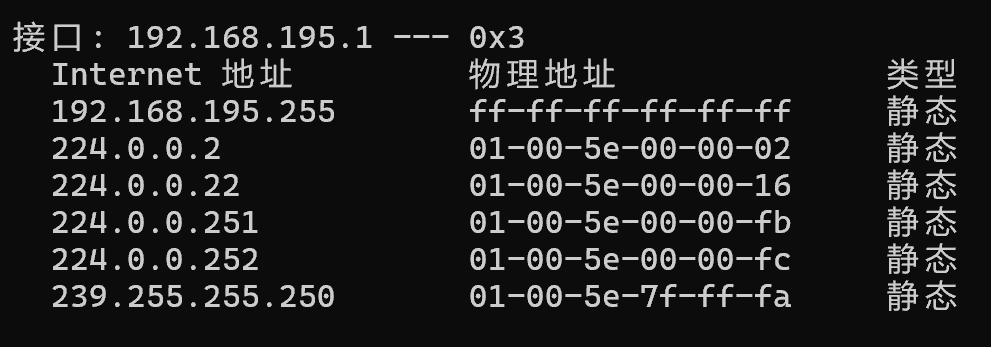

例如：FPGA（192.168.1.100）想要给目标IP：192.168.1.10 发送UDP；首先FPGA会查询本地的ARP Cache，如果在本地的ARP Table中检索到MAC映射信息，则直接组包发送；如果没有查到192.168.1.10，则会对外发送ARP Request（在Wireshark中抓包可以看到"Who has 192.168.1.10？Tell 192.168.1.100"这种报文）；PC在收到该报文后会回复"192.168.1.10 is xx:xx:xx:xx:xx:xx"；FPGA在收到后会更新本地的ARP Cache，然后才会进行正式发送。
