摘要：工业项目选多串口工控主板，很多人只看COM口总数量，忽略原生板载与扩展串口的差异，后期出现振动松动、通信不稳定。本文结合实际项目经验，拆解多串口工控主板选型要点，梳理不同板型串口能力边界。
在自动化控制柜、设备测试、楼宇采集这类项目中，经常需要同时对接PLC、传感器、各类串口仪表。普通消费级主板串口数量少，很难满足现场使用，多串口工控主板就成了常用控制硬件。但实际选型阶段，很容易踩坑：把PCI‑E/Mini‑PCIe扩展出来的串口当成原生板载串口，等到样机装配之后才发现抗振、稳定性达不到现场要求。
很多工程师容易混淆两个概念：原生板载串口 、扩展转接串口。
原生板载串口，串口芯片直接做在主板PCB上，不需要额外加装转接卡，抗振动性能更好，很适合机箱内部空间紧凑、没有多余扩展槽的设备。 扩展串口依靠PCI‑E、M.2转接模块实现扩容，优势是串口数量上限高；缺点是会占用插槽，振动工况下接头存在松动隐患。
行业内一般将板载COM≥4路的主板称为多串口工控主板，部分高规格定制板可以做到8‑10路原生串口。
1、选型重点评估维度
1）串口电气模式 分为固定RS232，以及RS232/422/485可切换版本。长距离总线组网优先选可切换型号；机柜内部短距离调试，纯RS232就够用。
2）隔离防护 车间存在变频器、电机等干扰源，优先选用隔离串口；普通室内机柜环境，非隔离串口即可满足基础工作。隔离耐压常见2000‑4000V，参数表没有标注耐压，默认是非隔离。
3）接口物理形态DB9后置接口：调试接线方便； 板载排针：机身内部走线，节省后置面板空间，需要外接端子排线引出。很多项目踩坑就是只看COM总数量，没区分DB9和排针。
4）温度适配 商用版本0‑60℃；工业宽温版本‑20~60℃，少数硬件可达‑40~85℃。密闭机箱、户外设备一定要核对宽温指标。
5）硬件平台X86适合绝大多数自动化设备；飞腾、海光国产平台用于国产化改造项目。
2、主流板型原生串口能力参考
数据来自公开的硬件手册，定制ODM版本可以修改 IO 配置，实际以硬件手册为准。
- Mini‑ITX（170×170mm）：量产4‑8路COM，定制最高10路，综合体积与IO，嵌入式设备使用占比很高。

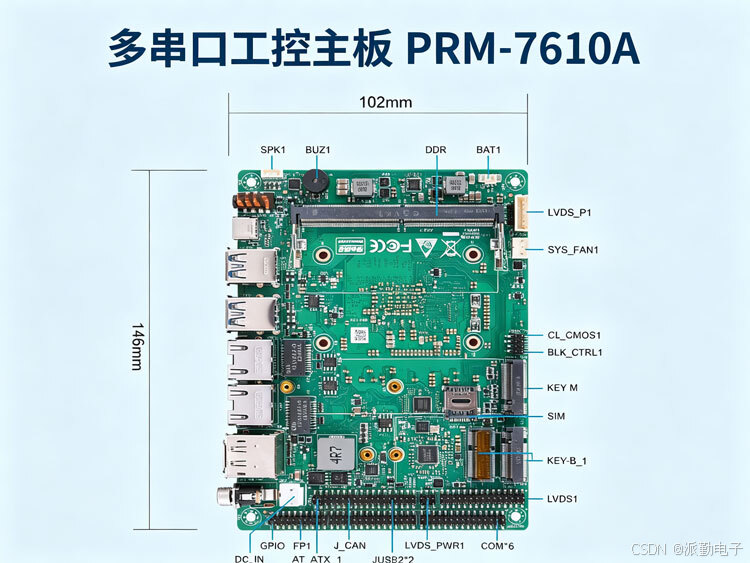

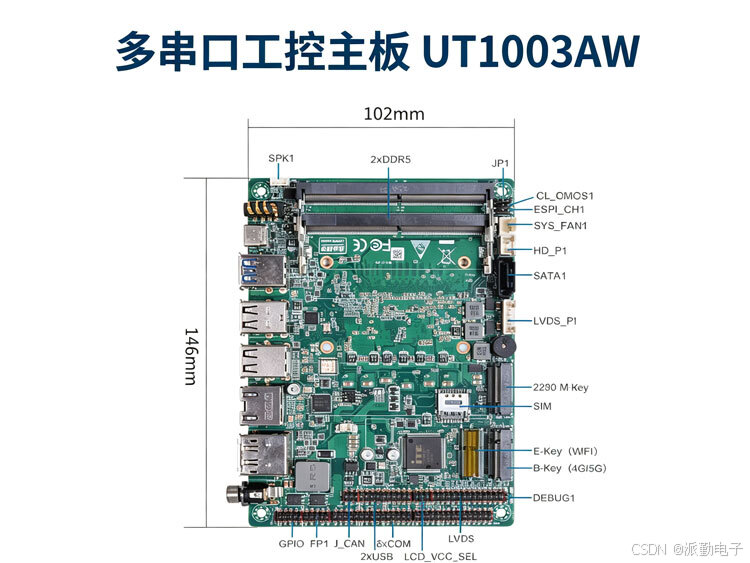

- 3.5寸板（146×102mm）：量产4‑6路COM，定制最高8路，多用于极小空间无风扇整机。
- MATX 工业板：空间充足，原生8‑12路COM，多用于机架式主机。
- 国产飞腾 / 海光ITX主板：量产4‑8路COM，定制最高10路，适配银河麒麟、统信UOS。
3、工程选型容易忽略的细节
- 统计串口总数时，后置DB9+板载排针要合并统计，不要只看后置接口数量。
- 确认模式切换方式：BIOS软件切换更适合批量量产；硬件跳线适合少量样机调试。
- 对接老旧外设，确认串口支持RTS/CTS硬件流控，缺少该功能大数据量容易丢包。
- 原生串口不够再考虑PCI‑E扩展卡，振动大的现场，尽量减少转接链路。
4、典型应用场景
工厂自动化控制柜、装备测试工装、楼宇自控采集、国产化数据采集终端。
文末总结
选多串口工控主板，不能只盯着串口数量。电气模式、隔离防护、接口形态、工作温度、整机结构都要综合考量。紧凑型设备优先原生板载串口；机架式设备串口需求大，可以原生主板搭配扩展卡组合使用。
FAQ
Q：串口数量越多代表主板性能越好吗？
A：并不是。COM路数仅为IO指标，串口芯片品质、隔离、宽温能力同样关键，部分串口多的主板缺少干扰防护，复杂现场通信容易异常。
Q：板载排针串口和DB9串口性能有区别吗？
A：芯片电气性能一致，差异只在接线形式，排针需要额外配接线端子。
