WCHToolKit场景实战

上一篇介绍了WCHToolKit的整体定位。本文继续向下走一步:不再逐个罗列软件,而是看它如何围绕不同使用场景来组织工具。

WCHToolKit不直接替代编译、烧录、调试和分析工具。它在这些工具之上提供统一入口 ,负责下载 、更新和启动 ;进入具体任务后,再由专业工具完成各自的验证。

从WCHToolKit 进入 三 条工具链

|---------------|------------------------------------------------------------------------------------------|--------------------------|
| 场景 | 工具组合 | 分别解决什么问题 |
| USB 验证 | MounRiver Studio(Link/LinkE)或WCHISPStudio(ISP)→ WCHUSBList → USBEndpDebug → USB20Monitor | 改代码、下载或烧录、确认识别、验证端点、异常抓包 |
| CH914x AT | COMTransmit → BLEDebug → WCHBLEAnalyzer | 看指令响应、检查配置结果、核对广播数据 |
| 远程调试 | COMTransmit + IoCHub + BLEUartApp | 建立远程连接、验证蓝牙与串口双向收发 |

下面按场景展开。先在WCHToolKit中找到并启动所需工具,再根据前一步结果决定是否进入更深一层的验证。

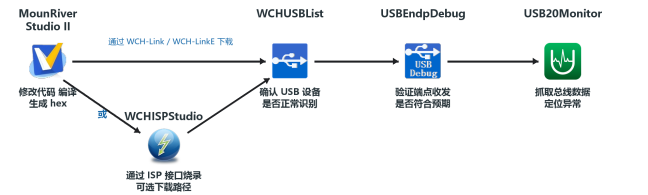

场景一 : USB例程修改后的验证与排查

问题: 修改标准例程中的端点通信代码,然后烧录到固件,之后要确认设备能否正常识别、端点是否能正常通信;一旦异常,还要知道总线上发生了什么。

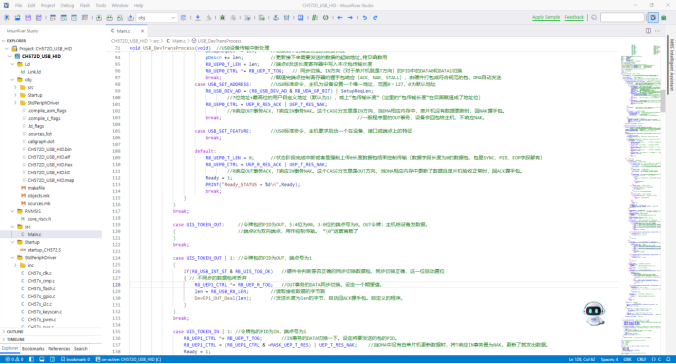

1.编译生成HEX文件: MounRiver StudioⅡ打开标准EVT例程,修改代码并进行编译,生成.hex文件。

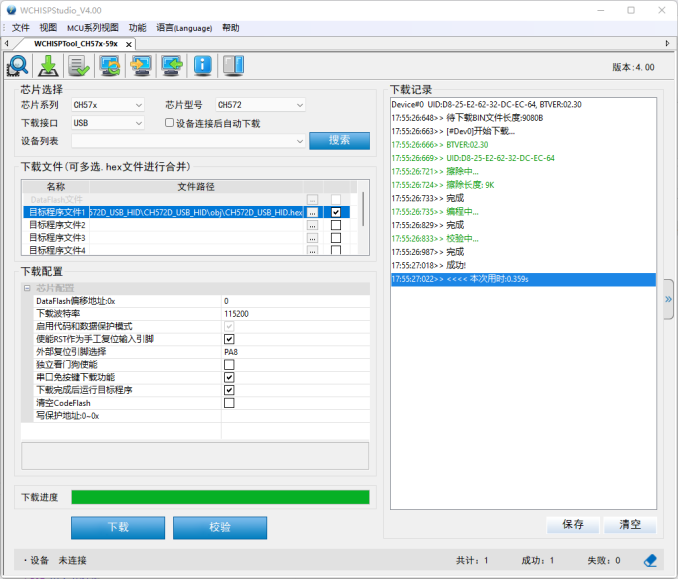

2.烧录 :WCHISPStudio使用USB/串口烧录HEX文件到芯片中。

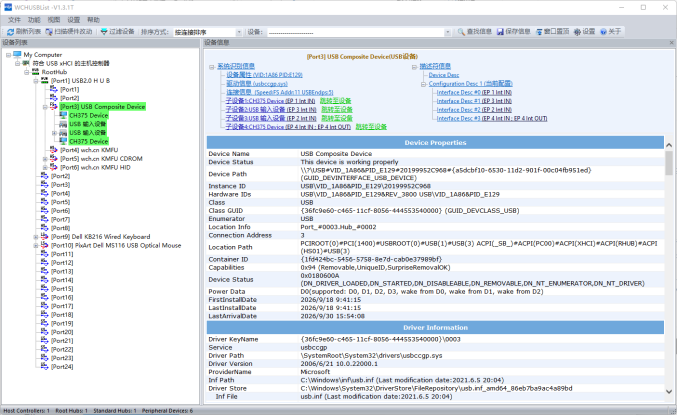

3 .设备识别 : 用WCHUSBList确认设备是否被正常识别。识别失败时,先处理枚举阶段的问题。

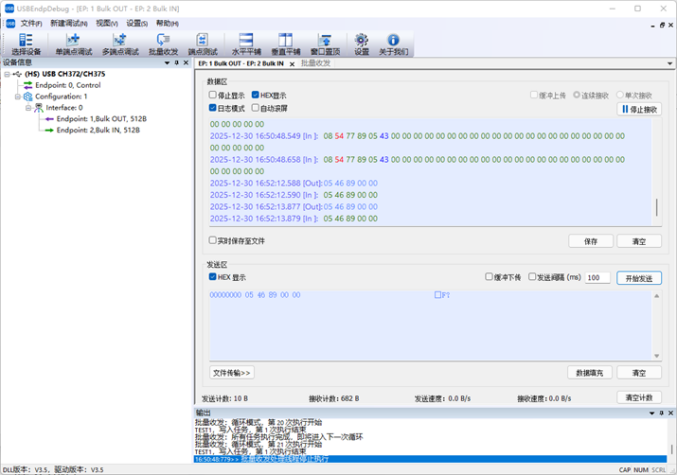

4 .测端点通信 : 识别正常后,用USBEndpDebug执行实际收发,检查新增功能是否符合预期。

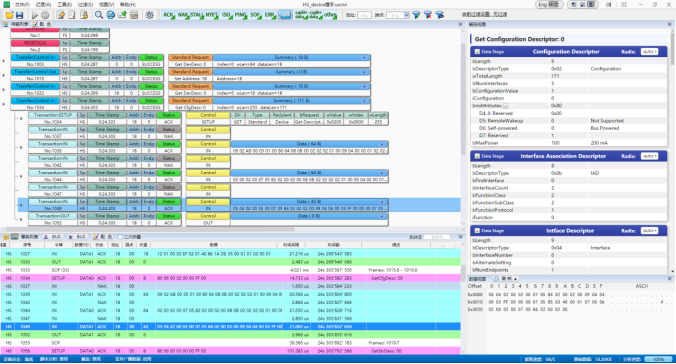

5 .异常时抓包 : 若收发数据或者设备枚举异常,用USB20Monitor查看枚举或端点通信数据。

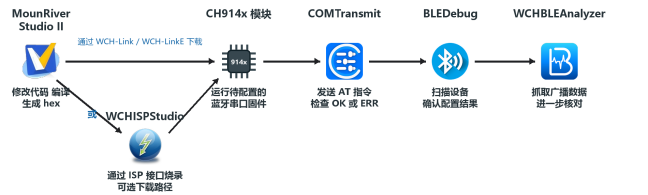

场景二 : CH914x AT指令配置与验证

问题: 串口返回OK,只能说明指令得到了响应;设备名、广播参数等是否真正生效,还要从BLE端确认。

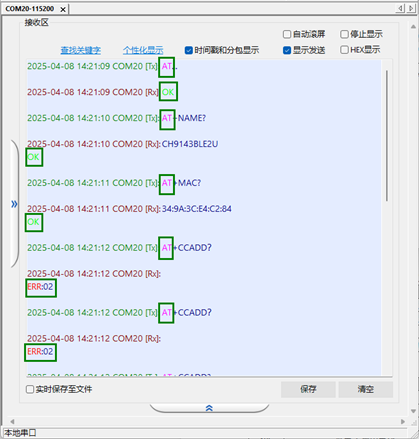

1.发送与观察 : 先发AT测试通信,再发送AT+NAME=xxx 等配置指令。用COMTransmit高亮OK和ERR ,批量配置时逐条检查响应。

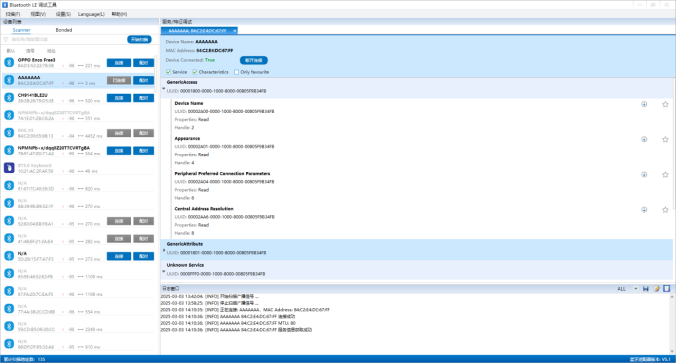

2.扫描确认 : 用BLEDebug扫描目标模块,确认设备名等配置是否已经体现。

3.必要时抓广播 : 扫描结果与预期不一致时,用WCHBLEAnalyzer查看目标设备的广播数据。

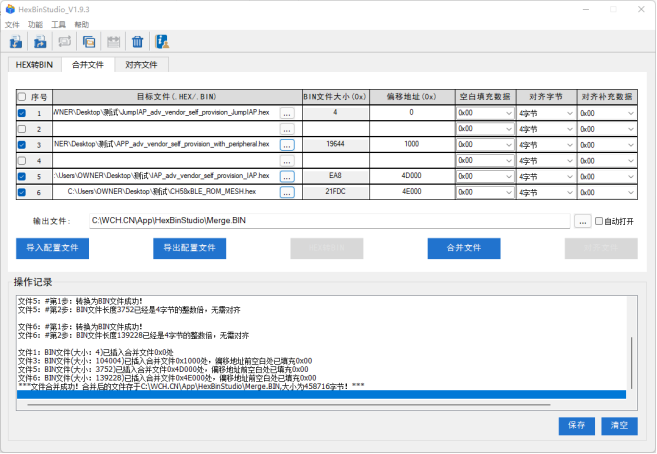

注:如若存在多个Hex文件/Bin文件想要合并为一个文件再烧录到芯片中,可以使用HexBinStudio进行合并。

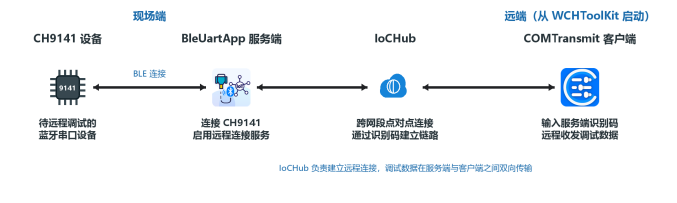

场景三 : 借助 IoCHub跨网段远程调试CH9141

问题: CH9141设备位于现场,而工程师无法直接操作现场手机时,如何在远端完成数据收发和功能调试?

操作步骤:

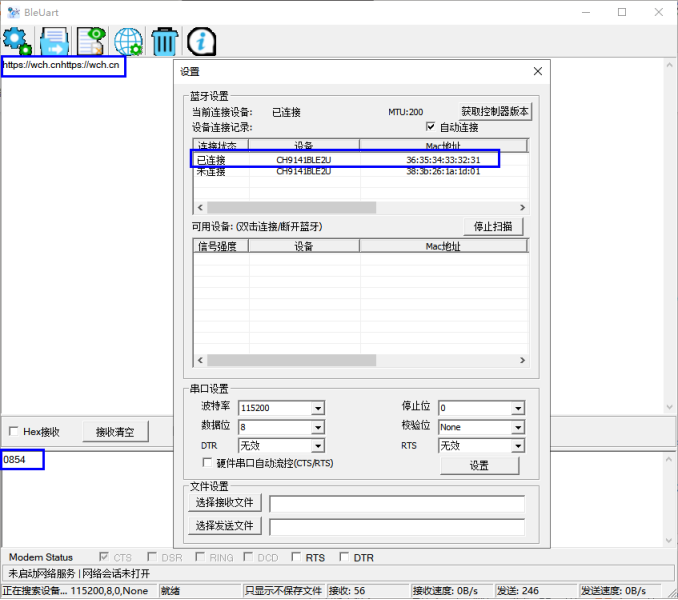

1. 现场连接 :在现场使用BleUartApp连接CH9141设备,先确认BLE连接和基本数据收发正常。

2. 启用服务端 : 在BleUartApp中选择网络设置,启用远程连接服务,并取得服务端识别码。

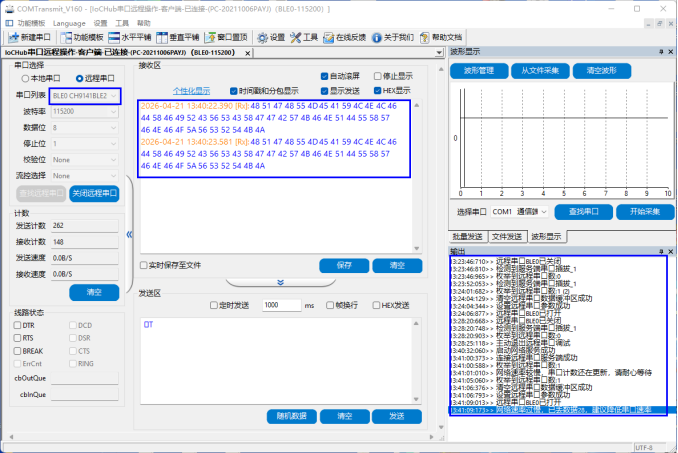

3. 远端建立连接 : 远端工程师启动COMTransmit,选择远程串口-客户端,输入BleUartApp提供的服务端识别码并建立连接。

4.验证双向收发: 在COMTransmit中发送一组容易识别的测试数据,检查现场端和CH9141是否正确接收;再从现场端发送数据,确认COMTransmit能否收到对应内容。

结语

WCHToolKit的作用,不是把所有能力做进一个"大而全"的调试软件,而是给分散的专业工具提供统一入口 。开发者可以在平台内完成工具下载、更新和启动,再按当前任务快速组成验证链路。

实际调试时,先完成基础验证,发现异常后再加入协议分析 或远程连接。这样既能发挥每个工具的专长,也能让同一任务的工具切换 和复测更顺畅。
