在现代农业数字化转型的浪潮中，农业大棚物联网已经从概念走向大规模落地。
传统大棚依赖人工巡检、经验判断的管理模式，不仅效率低、误差大，也难以实现对作物生长环境的精细化管控。
通过工业级DTU与各类传感器的组合组网，大棚管理者可以实时掌握棚内环境数据，实现远程监测、自动预警和智能调控，大幅提升农产品产量与品质，同时降低人力和能耗成本。
一、方案总体架构设计
本方案针对农业大棚高温高湿、布线困难、运维人力少的特殊场景，采用"感知层---传输层---平台层---应用层"的四层闭环架构，完全适配从单户小棚到连片规模化园区的不同需求。
**1、感知层：**部署空气温湿度、土壤温湿度、光照强度、二氧化碳浓度、土壤pH值等各类传感器，负责实时采集大棚内的环境参数，所有设备统一采用工业级防护外壳，适配大棚内高水汽、高腐蚀的使用环境。
**2、传输层：**以工业级DTU为核心枢纽，将传感器采集的信号统一汇总处理，通过4G全网通网络上传至云端，解决大棚内布线难、远距离数据传输不稳定的痛点。
**3、平台层：**搭建物联网云平台，完成数据的接收、存储、解析和可视化展示，同时提供设备管理、权限分配和规则引擎配置功能，支持多棚数据统一管理。
**4、应用层：**面向大棚管理者、农技人员和运维人员，提供手机APP、Web端监控大屏、自动报警和智能联动控制等应用功能，无需专业技术背景即可快速上手操作。
这种分层设计既保证了系统的扩展性，也便于后续根据大棚规模和作物种类灵活增减设备，避免一次性投入过高，小农户和大型园区都能找到适配的部署方案。
**二、**传感器选型与标准化安装指引
传感器是整个方案的数据来源，其选型和安装位置直接决定了数据的准确性，也是后续智能调控的基础前提。
所有传感器输出信号统一采用RS485或Modbus协议，便于后续通过总线方式接入DTU，减少布线复杂度，单条RS485总线最多可稳定挂载32台传感器，完全覆盖常规单栋大棚的采集需求。
**1、**部署操作标准
①、空气温湿度传感器应悬挂在作物冠层上方15---20厘米处，避免直接接触地面和被阳光直射，确保采集到的是作物实际生长区域的环境数据，外壳加装防辐射罩，减少阳光直射导致的温度虚高。
②、土壤温湿度和pH值传感器需要埋入地表以下10---20厘米的根系主要分布层，安装时避免暴力挤压探头，防止金属探针变形影响测量精度，每个大棚至少在东、中、西三个位置各部署1组，避免单点数据偏差。
③、光照传感器要水平安装在棚内无遮挡的位置，外壳透光面保持清洁，每周定期清理灰尘和露水，避免数据出现明显偏差，安装高度与棚顶距离不小于50厘米，避免棚膜阴影遮挡。
④、二氧化碳传感器远离通风口和施肥区域，防止局部气流和气体浓度突变导致数据失真，安装位置距离地面1.5米左右，避开人员频繁走动的区域。
**2、**配套施工流程可直接参照标准化步骤执行：
第一步**：**先规划RS485总线的走线路径，全部采用屏蔽双绞线远离强电线路避免信号干扰；
第二步**：**固定所有传感器并完成接线；
第三步**：**给DTU插卡供电，通过配置工具设置串口波特率、服务器地址；
第四步**：**单棚逐一测试采集数据上传正常后再批量上线，新手也能按步骤完成部署。
三、DTU组网核心实现方式
传感器采集原始数据 → RS485总线汇总 → DTU完成协议转换与数据打包 → 4G全网通加密传输 → 云端平台解析入库。
针对不同场景，可灵活选择对应型号。例如：

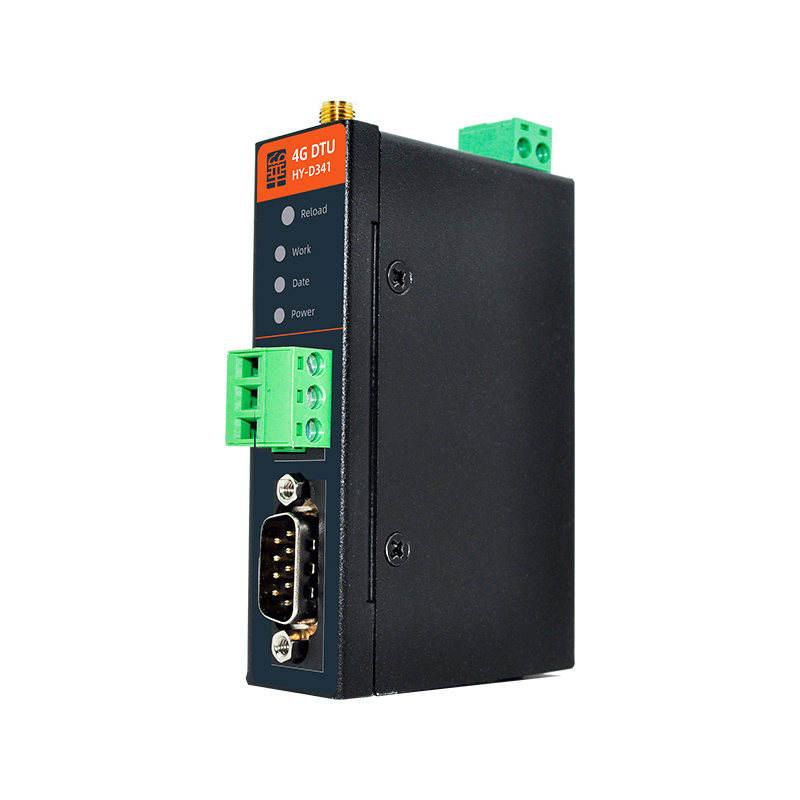

**1、单栋或几栋分散大棚：**可选用华允物联HY-D341，支持RS232/RS485双接口，宽电压供电，适配12V/24V太阳能供电，无需额外电源模块，具备硬件看门狗和双重异常防护，还有边缘计算采集功能，支持断电恢复，适合长期免维护运行。
如果大棚处于完全无外接市电的偏远区域，可配套10W以上的太阳能板+20Ah锂电池的供电套装，完全适配设备7*24小时不间断运行，不会出现阴雨天供电不足停机的问题。
基础款HY-D341内置20KB本地缓存可存储50条环境数据，覆盖断网4小时内的续传需求。

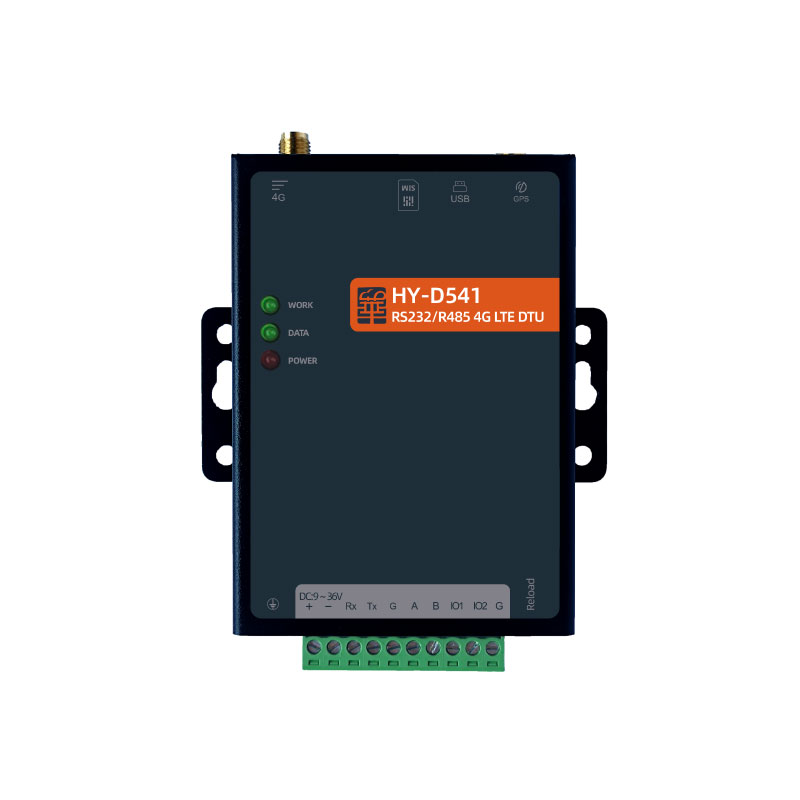

**2、点位分散的连片大棚：**可选用华允物联HY-D541，扩展IO接口与定位功能，支持标准Modbus协议，可实现环境数据采集、设备状态采集，无需额外模块，减少布线复杂度。
部署时，将传感器通过屏蔽双绞线串联接入DTU的RS485端口，通过内置配置工具设置服务器地址和串口参数，即可上线。
所有型号均支持远程固件升级，无需现场操作，实现设备迭代。
单棚部署成本明细（以标准1亩/667㎡常规蔬菜棚为例）
|-------------------|------|-----------------|
| 设备/服务名称 | 数量参考 | 单套合计成本 |
| 空气温湿度传感器（带防辐射罩） | 1台 | 120元 |
| 土壤温湿度+pH三合一传感器 | 3台 | 每台580元， 合计1740元 |
| 光照强度传感器 | 1台 | 90元 |
| 二氧化碳浓度传感器 | 1台 | 180元 |
| 基础款HY-D341 DTU | 1台 | 138元 |
| 屏蔽双绞线等辅材 | 1套 | 50元 |
| 年物联网卡流量费+云平台基础服务费 | 1年 | 100元 |
整套前期部署投入约2238元，投入成本通常在1-2个种植周期内即可收回。
**四、**平台功能与实际应用价值
整套组网方案落地后，大棚管理者可通过手机或电脑随时查看所有大棚的实时环境数据，实现远程监控，无需每天逐棚巡检。
系统内置自定义报警规则，当温度过高、湿度过大或土壤缺水等临界值出现时，会自动发送分级报警信息，如普通异常可择机处理，临界异常则立即推送紧急通知，有效避免作物冻害、高温灼伤等不可逆损失。
此外，工业级DTU支持远程控制，可下发控制指令，与卷帘机、通风扇、水肥一体机等设备联动，实现"数据超标---自动触发设备---环境回归正常"的闭环智能控制，无需人工操作，大幅提升管理效率。
在山东本地多个蔬菜大棚的实际应用中，采用该方案后，人力巡检成本降低60%以上，作物病虫害发生率明显下降，单位面积产量平均提升15%---30%，尤其适合蔬菜大棚、花卉育苗棚、中药材种植棚等对环境参数要求较高的场景。
投入成本通常在1---2个种植周期内即可收回，具有显著的经济与管理效益。
五、方案扩展与优化方向
随着农业物联网技术的不断发展，这套DTU+传感器组网方案还可以进一步扩展升级：
1、在大棚内增加低功耗摄像头实现可视化远程巡检，接入AI图像识别技术判断作物长势和早期病虫害情况，不用等到症状明显再处理；
2、对接园区周边的农业气象站，结合未来几天的天气预报提前调整棚内环境策略，在寒潮、暴雨等极端天气来临前自动提前关闭通风口、放下保温被，实现更精准的预判式管理。
未来，以高稳定性工业级DTU为核心的低成本组网方案，将成为智慧农业最基础、最普及的基础设施，帮助更多种植户从"靠经验种地"转向"靠数据种地"，推动农业生产向智能化、标准化和高效化方向持续迈进。
**六、**常见问题（FAQ）
Q1：大棚没有WiFi也没有网线，这套方案能用吗？
能用。本方案以4G（CAT1）全网通传输为核心，支持三大运营商，只要手机有信号的地方即可组网，插卡上电即用。
Q2：传感器怎么接入DTU？
优先选带RS485接口（Modbus RTU）的传感器，并联到同一总线上由DTU轮询采集；模拟量传感器（4~20mA/0~5V）经模拟量转RS485采集模块接入。
Q3：断网或停电时数据会丢吗？
断网不丢：HY-D341内置50条离线缓存，HY-D541最高支持数万条数据存储，网络恢复后自动补传。停电时DTU与传感器同步断电，数据采集中断，恢复供电后自动重新采集上云。如果长期部署在无市电的偏远棚区，可配套太阳能供电套装保障持续运行。
Q4：卷帘、风机这些开关设备怎么远程控制？
通过HY-D541预留IO输出继电器信号驱动交流接触器控制启停，也可在云平台设置阈值自动联动；一个节点需控制3路以上设备时，可扩展Modbus继电器模块。
Q5：出现设备故障怎么快速排查？
如果遇到传感器数据不更新，优先检查总线接线的屏蔽层接地是否正常；数据上传延迟超过5分钟时，先查看DTU的4G信号指示灯状态排查
**七、**总结
这套基于4G DTU的大棚物联网方案，实现环境数据采集、无线传输、远程与自动控制的闭环，免布线、低成本、易扩展，适配不同规模、不同作物类型的大棚场景，帮助大棚走向少人或无人值守的智慧化运营。
