摘要： 本文拆解一家航空设计研究院基于达索3DEXPERIENCE（3DE）平台的EWIS（电气线路互联系统）数字化研发实践，覆盖RFLP正向设计、逻辑/物理并行迭代、合规规则参数化、数字孪生多学科仿真四个核心模块，并给出关键工程指标。
1. 背景：EWIS设计的复杂度
2万多根导线，200多束线束，2万个测试点------这是EWIS设计要处理的量级。
传统研发模式的问题：
- 工具链割裂：原理图、三维布线、制造各用一套工具，数据格式互不兼容，流转靠人工搬运，版本控制是最大痛点；
- 合规滞后：适航相关的几十项条款靠人工逐条比对图纸，问题发现时设计已向下游推进多步，整改代价高；
- 验证滞后：线束干涉、热老化、疲劳磨损等问题要等到总装甚至试飞阶段才暴露。
2. 总体方案
该研究院基于达索3DEXPERIENCE平台，搭建了适合"短周期、快迭代、严合规"的EWIS全生命周期数字化研发体系，将EWIS研发各环节纳入同一数据环境。
3. 关键设计
3.1 RFLP正向设计链路
基于3DE平台的RFLP框架重新梳理EWIS设计流程，利用平台"系统可追溯性"功能实现正向/逆向影响分析：
- 逻辑组件 → 功能模块、需求来源；
- 需求条目 → 关联逻辑组件、物理实现。
全机每一根导线的存在，都有对应的需求条目支撑；每一项规范要求，都有对应的设计记录验证。

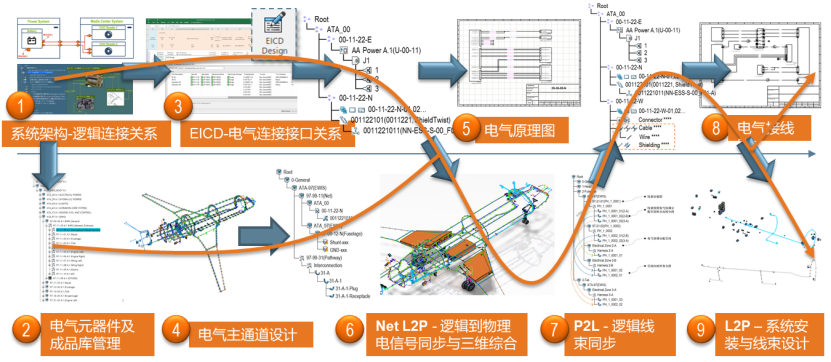

3.2 逻辑/物理设计并行的三轮迭代
|----------|-------------|----------------|
| 迭代轮次 | 设计内容 | 核心输出 |
| 第一轮 | 原理框图与占位拓扑网络 | 功能线束定义、系统级架构锁定 |
| 第二轮 | 原理图与综合设计网络 | 逻辑连接细化、信号分配固化 |
| 第三轮 | 线路图与安装线束网络 | 物理路径确定、三维模型交付 |
三轮迭代间数据通过平台单一数据源自动同步，2D原理图与3D线束模型保持完整统一。
3.3 合规规则参数化

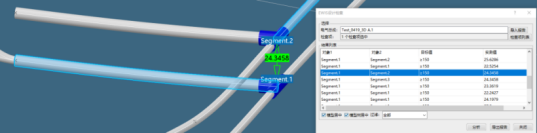

GB系列、HB系列及其他规范要求参数化植入研发流程，布线时系统自动判断间距、温度、防护，不合规当场拦截。规则体系三大维度：
- 结构校验：线束编号、功能代码、序列号、线径拓扑结构的全要素自动查重；
- 语义校验：功能代码与信号类型匹配性验证、线缆类型与安装区域适配性判定；
- 全局唯一性：基于分布式哈希表实现全机级实时查重，消除人工疏忽导致的编号冲突。
3.4 数字孪生多学科联合仿真
|----------|----------------------------|----------------|
| 工况类别 | 仿真内容 | 关键指标 |
| 结构力学 | 短航线高频起降大过载下线束路径干涉与最小弯曲半径校验 | 弯曲半径≥4倍线缆外径 |
| 电热耦合 | 高功率航电密集区线缆载流热仿真与降额评估 | 载流裕度满足适航降额曲线 |
| 热环境 | 发动机短舱高温辐射区线缆热老化寿命预判 | 设计寿命内热老化余量≥20% |
| 电磁防护 | 闪电间接效应环境下全机线缆瞬态过压防护效能仿真 | 过压峰值低于线缆耐压阈值 |
| 人机工效 | 高利用率短停场快速过站场景下线束拆装工作量优化评估 | 拆装工时较传统减少40% |
4. 实施效果
- 设计变更响应：从"需求到三维模型落地少说几天"缩短为"平台自动同步，当天看到结果"；
- 工时减少40%（航空设计研究院项目负责人项目总结引述）；
- 物理样机依赖大幅降低，研制成本随之减少。
5. 小结
这套体系的本质，是把"设计-试制-暴露-整改-再试制"的多轮物理迭代，压缩成"数字验证到一次成形"的虚拟闭环。EWIS是飞行器的"神经系统"，从一根线的可追溯开始，把全链路跑通，整机研发效率才能提上来。
