1. 前言：从一次遥控器体验优化说起

1.1 问题的起源

在基于Rockchip RK3568平台的Android 设备开发过程中，遇到了一个看似简单但却影响用户体验的核心问题------遥控器操作设置应用体验极差。

具体表现为：

焦点移动异常：在设置界面中，使用遥控器方向键时，焦点经常跳转到意料之外的选项
无法进入深层菜单：某些设置子页面无法通过遥控器"确认"键进入
布局错位：部分UI元素在大屏电视上显示不全或被拉伸

1.2 根本原因分析

通过源码分析，我们发现问题的根源在于，这个"电视盒子"使用的是平板设备的系统设置应用，而非专门为遥控器优化的TV版本。

对比项	Settings (平板版)	TvSettings (TV版)
交互方式	触摸屏优化	遥控器/D-pad优化
焦点管理	支持多点触控	按键导航，焦点高亮明确
布局	多列列表	单列大卡片
TV特色功能	❌ 无	✅ HDMI CEC、屏幕缩放等
包名	`com.android.settings`	`com.android.tv.settings`

2. 为何换成TV版：不只是换个UI那么简单

2.1 用户体验的差异

平板版Settings的操作痛点：

XML 复制代码

<!-- 平板版设置布局：多列，焦点容易丢失 -->
<LinearLayout orientation="horizontal">
    <RecyclerView android:id="@+id/main_menu" />  <!-- 左侧菜单 -->
    <FrameLayout android:id="@+id/content" />      <!-- 右侧内容 -->
</LinearLayout>

TV版Settings的遥控器友好设计：

XML 复制代码

<!-- TV版设置布局：单列大焦点卡片 -->
<LeanbackSettingsFragment>
    <PreferenceCategory>
        <Preference android:title="网络与互联网"
                    android:icon="@drawable/ic_network" />
        <Preference android:title="显示与声音"
                    android:icon="@drawable/ic_display" />
    </PreferenceCategory>
</LeanbackSettingsFragment>

2.2 TV版Settings的核心优势

大焦点导航 ：使用LeanbackPreference提供清晰的大焦点效果
简化层级：单列菜单减少用户操作步骤
TV专属功能：
- HDMI CEC控制
- 屏幕缩放与过扫描设置
- 数字音频输出选择
- 遥控器配对与管理

3. 如何干掉自带Settings，打包TvSettings

3.1 源码结构分析

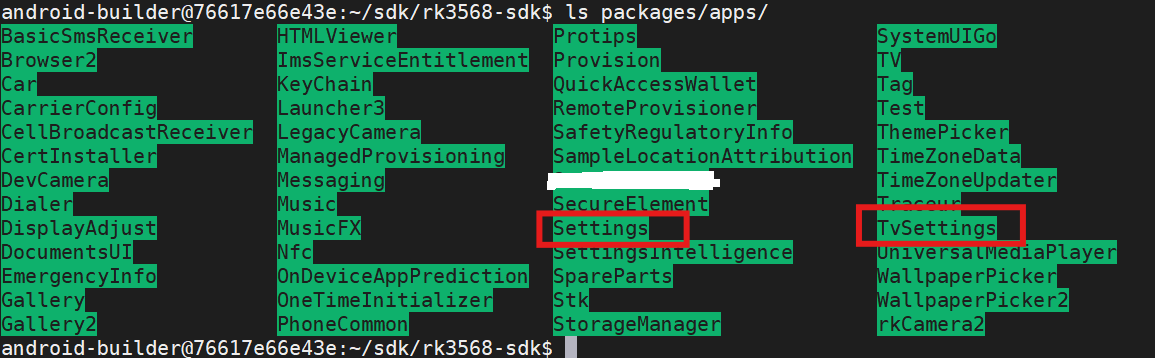

首先确认两个Settings模块的源码位置：

3.2 分析Settings的打包机制

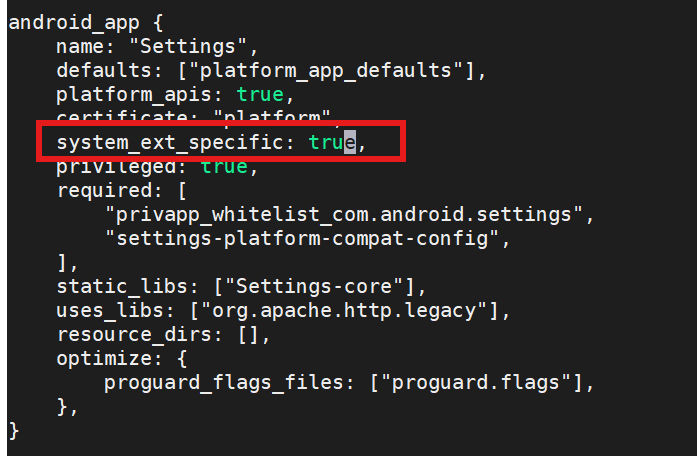

查看packages/apps/Settings/Android.bp，发现关键配置：

system_ext_specific: true意味着该模块会被自动打包到system_ext分区，即使我们不在PRODUCT_PACKAGES中显式添加它。

3.3 彻底移除Settings的方法

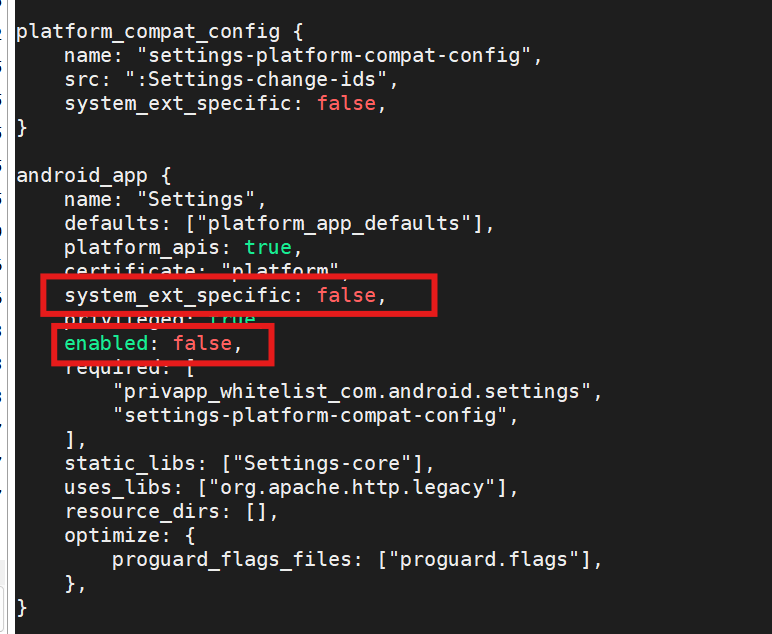

我们采用了最直接的方案------修改Settings的Android.bp：

3.4 设备配置中添加TvSettings

在device/rockchip/rk356x/device.mk的packages下添加TvSettings：

为了让遥控器的MENU键 能正确打开TvSettings，修改PhoneWindowManager.java：

java 复制代码

// frameworks/base/services/core/java/com/android/server/policy/PhoneWindowManager.java

@Override
public int interceptKeyBeforeDispatching(WindowState win, KeyEvent event, int policyFlags) {
    // ... 省略其他代码

    case KeyEvent.KEYCODE_MENU:
        final int chordBug = KeyEvent.META_SHIFT_ON;

        // ================== 拦截MENU键，打开TvSettings ==================
        Slog.d(TAG, "=== MENU key pressed, launching TvSettings ===");
        if (!keyguardOn && down && repeatCount == 0) {
            mHandler.post(() -> {
                Intent intent = new Intent(android.provider.Settings.ACTION_SETTINGS);
                intent.addFlags(Intent.FLAG_ACTIVITY_NEW_TASK);
                try {
                    mContext.startActivityAsUser(intent, UserHandle.CURRENT);
                    Slog.d(TAG, "=== TvSettings launched successfully ===");
                } catch (Exception e) {
                    Slog.e(TAG, "Failed to launch TvSettings", e);
                }
            });
            return -1; // 消费事件，不传递给应用层
        }
        // =============================================================

        if (down && repeatCount == 0) {
            if (mEnableShiftMenuBugReports && (metaState & chordBug) == chordBug) {
                // ... 原有的Bug Report逻辑
            }
        }
        break;
}

总结

本文记录了在Rockchip RK3568 Android平台开发过程中，将默认的平板风格系统设置（Settings）替换为Android TV风格设置（TvSettings）的完整实践过程。文章涵盖了问题背景、技术选型、源码分析、编译配置修改，为Android TV设备开发者提供了一套完整的系统设置迁移方案。
