嘉立创EDA专业版零基础实战：8路LED灯板，从原理图到PCB打样全流程

📌 博客简介 ：本文适合PCB设计新手、电子入门爱好者，手把手带你完成新建工程→原理图绘制→ PCB 布局布线→铺铜DRC→ BOM 生成→打样焊接全流程。用最简单的8路并联LED电路，吃透立创EDA专业版基础操作，从零做出属于自己的第一块PCB实物板！

🛠️ 工具环境：嘉立创EDA专业版 V3.2.149（免费在线版）

🎯 项目成品效果：Type-C USB接入5V电源，板载8颗红色LED同步点亮，电路简单稳定，纯入门练手神器

一、项目前言：为什么新手必做LED点灯PCB？

对于电子硬件初学者来说，单纯学习电路理论、看元件手册很容易陷入"纸上谈兵"的困境，而LED 点灯电路是硬件入门性价比最高、落地最快的实战项目。

本次项目将基础的单路LED限流电路，拓展为8路并联LED灯板，摒弃复杂电路，专注吃透PCB设计完整工作流。做完本项目，你将完整掌握立创EDA专业版核心操作，后续学习单片机最小系统、传感器拓展板、功能模块板都会事半功倍。

本项目核心链路：新建在线工程 → 原理图绘制 → 原理图转 PCB → 布局布线 → 泪滴/铺铜 → DRC校验 → 导出 BOM → PCB打样 → 实物焊接点亮

二、整体电路方案与原理分析

2.1 电路整体架构

整个电路采用5V Type-C 供电 + 8路 LED 并联限流电路，所有支路独立工作、互不干扰：

USB Type-C母座5V输出(VBUS) → 分8路支路 → 限流电阻 → LED灯珠 → 公共GND接地

2.2 限流电阻取值计算（核心知识点）

LED属于非线性器件，必须串联限流电阻，否则会因电流过大烧毁灯珠。

已知参数：

供电电压 VCC = 5V
红色LED正向压降 VF = 1.8~2.2V
LED正常工作电流 IF = 10~20mA（最佳工作区间）

计算公式： $I=\\frac{V_{CC}-V_F}{R}$

取值验证：

100Ω电阻：电流约30mA，电流偏高，长期使用易烧灯珠
200Ω电阻：电流约15mA，处于最佳工作区间，亮度适中、稳定耐用（新手首选）

三、完整元件清单（BOM）

所有元件均为立创商城可直接采购的常用器件，附带官方料号，可直接一键下单，无需手动匹配封装。

位号	元件名称	参数型号	数量	备注说明
USB1	Type-C母座（弯插）	Kinghelm KH-TYPE-C-2P（C2919656）	1	仅引出5V VBUS和GND，纯供电使用
R1~R8	1/8W直插电阻	200Ω 金属膜电阻	8	LED限流专用，稳定工作电流
LED1~LED8	5mm直插红色LED	Vishay TLDR5400（C6332993）	8	正向压降1.8~2.2V，额定电流20mA

⚠️ 新手重点踩坑记录（必看）

1、元件参数与标注不统一

新手极易出错：直接选用22.1kΩ电阻库器件，仅手动修改Value为100Ω，导致器件名称、封装、实际参数三者混乱，BOM导出和焊接时极易拿错元件。

✅ 正确做法：需要什么参数就直接搜索对应参数的器件放置，保证器件名=Value参数=实际元件一致。

2、位号命名不规范

部分电阻库文件默认位号前缀为U?，导致电阻显示为U1~U8，不符合硬件设计规范。电阻标准位号为R，放置后可手动在属性栏修改前缀，整洁规范。

四、原理图设计详细步骤

4.1 新建工程与原理图文件

1、打开嘉立创EDA专业版，点击新建在线工程，命名为「8路点亮小灯」；

2、在工程内新建原理图文件，进入原理图绘制界面。

4.2 元件库检索与放置

右侧元件库直接搜索以下料号/关键词，放置自带原理图符号+PCB封装的成品器件，无需自定义封装：

供电座：KH-TYPE-C-2P
限流电阻：1/8W 200Ω 直插金属膜电阻
灯珠：TLDR5400 / 5mm红色直插LED

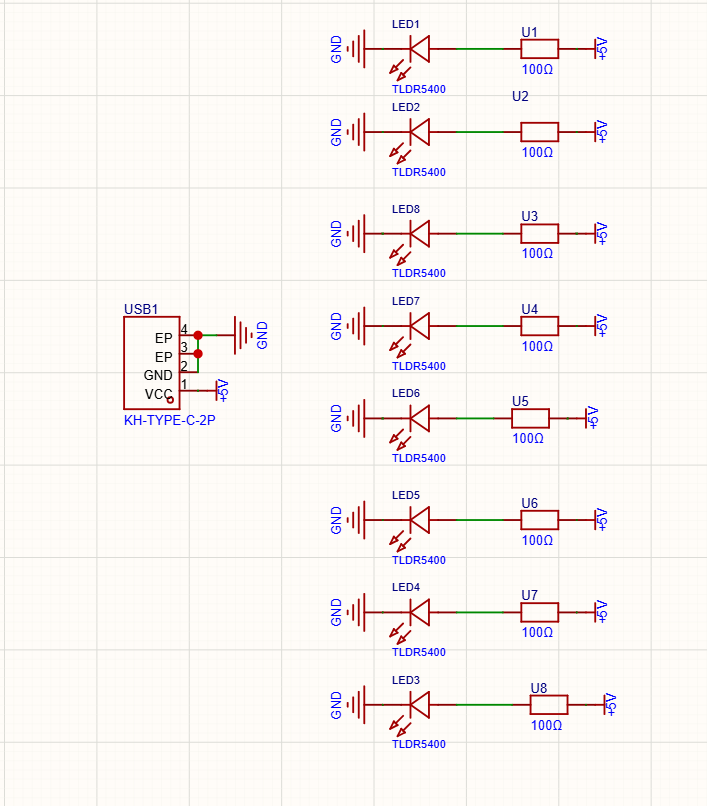

4.3 电源网络与连线规则

1、放置全局电源标签：VCC(+5V)、GND，统一网络命名，避免冗余走线；

2、标准接线逻辑：+5V → 限流电阻 → LED 阳极 → LED 阴极 → GND；

3、8路支路完全并联，统一接入5V和地网络。

4.4 LED极性分辨（新手重中之重）

LED正负极接反直接不亮，无烧毁风险，但浪费调试时间：

实物直插LED：长脚=阳极(+)，短脚=阴极(-)；侧面观察，内部大块金属为阴极；
原理图符号：三角形指向的横线一侧为阴极，必须接GND。

五、PCB设计完整实操教程

原理图绘制完成、无报错后，点击顶部菜单设计 → 原理图转 PCB，软件自动生成板框和预布局文件。

5.1 板框设计

本项目采用长条型简洁板型，8颗LED横向等距排列，Type-C座固定在板子一端，方便插拔供电。绘制板框后设置原点，方便后续尺寸校验和打样。

5.2 布局原则（新手通用规范）

LED1~LED8均匀等距横向排列，所有灯珠朝向统一，成品视觉规整；
每颗LED的限流电阻紧贴灯珠摆放，支路走线最短，减少线路干扰；
Type-C供电座放置在板端边缘，预留插拔空间。

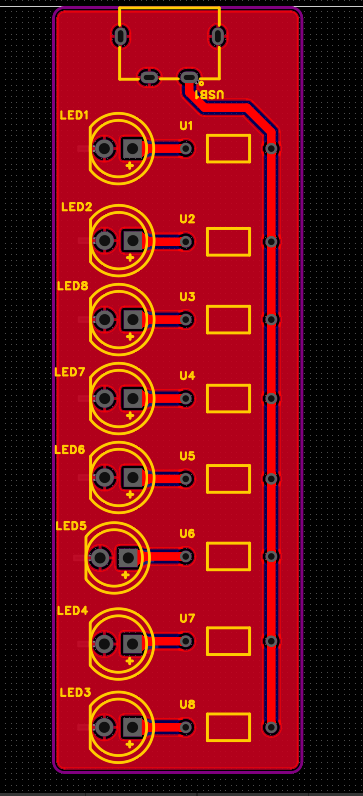

5.3 布线与铺铜技巧

顶层走线：布置+5V主干电源线路和各支路信号线，电源走线适当加宽，提升载流能力；
底层整板GND铺铜，最大化减小地回路面积，提升电路稳定性；
所有走线尽量横平竖直，避免锐角、直角走线，符合PCB设计规范。

5.4 收尾优化与校验

添加泪滴：优化走线与焊盘的连接过渡，增强焊接牢固度，防止掰板、受力时走线断裂；
DRC电气校验：一键检测未连线、间距违规、短路等问题，确保PCB无设计错误；

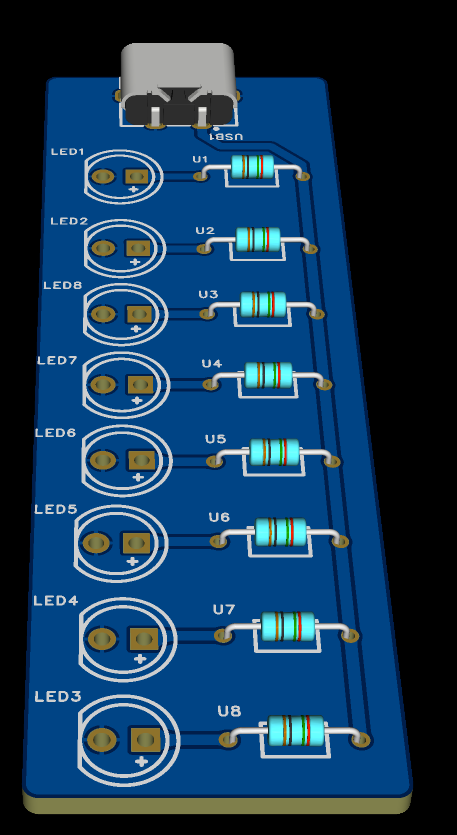

3D预览：直观检查元件朝向、板型尺寸、布局是否合理，提前规避实物错误。

六、BOM生成、PCB打样与实物焊接

6.1 导出BOM清单

在工程菜单中选择「生成BOM」，软件自动汇总所有元件位号、参数、立创商城料号，可直接用于采购，无需手动整理。

6.2 PCB打样

嘉立创EDA专业版支持一键下单打样，无需手动导出Gerber文件，2层板免费打样，新手练手成本极低。

6.3 焊接顺序（新手友好）

优先焊接Type-C母座：先固定单个引脚，调正位置后再补焊所有引脚，避免座子歪斜；
焊接限流电阻：电阻无极性，任意摆放焊接即可；
最后焊接LED灯珠：严格区分正负极，避免焊反不亮。

6.4 故障排查（不亮解决办法）

灯珠全部不亮：检查Type-C焊接是否虚焊、5V/GND是否断路、电源是否正常；
单颗/部分灯不亮：对应LED正负极焊反、支路电阻虚焊或损坏；
灯光极暗：误用超大阻值电阻（如22kΩ），工作电流过低。

七、项目总结与学习收获

本项目虽是入门级基础电路，但完整覆盖了硬件设计从理论到实物的全流程，是PCB设计新手的必练项目。通过本次实战，可扎实掌握：

✅ 嘉立创EDA专业版完整工程操作流程
✅ LED限流电路原理与电阻取值计算方法
✅ 原理图规范绘制、元件选型与BOM核对技巧
✅ PCB布局、布线、铺铜、泪滴、DRC校验核心操作
✅ 基础贴片/直插元件焊接与实物调试排错思路

打好本次基础后，可进阶尝试流水灯、按键控制灯效、单片机最小系统等项目，逐步提升硬件设计能力！
