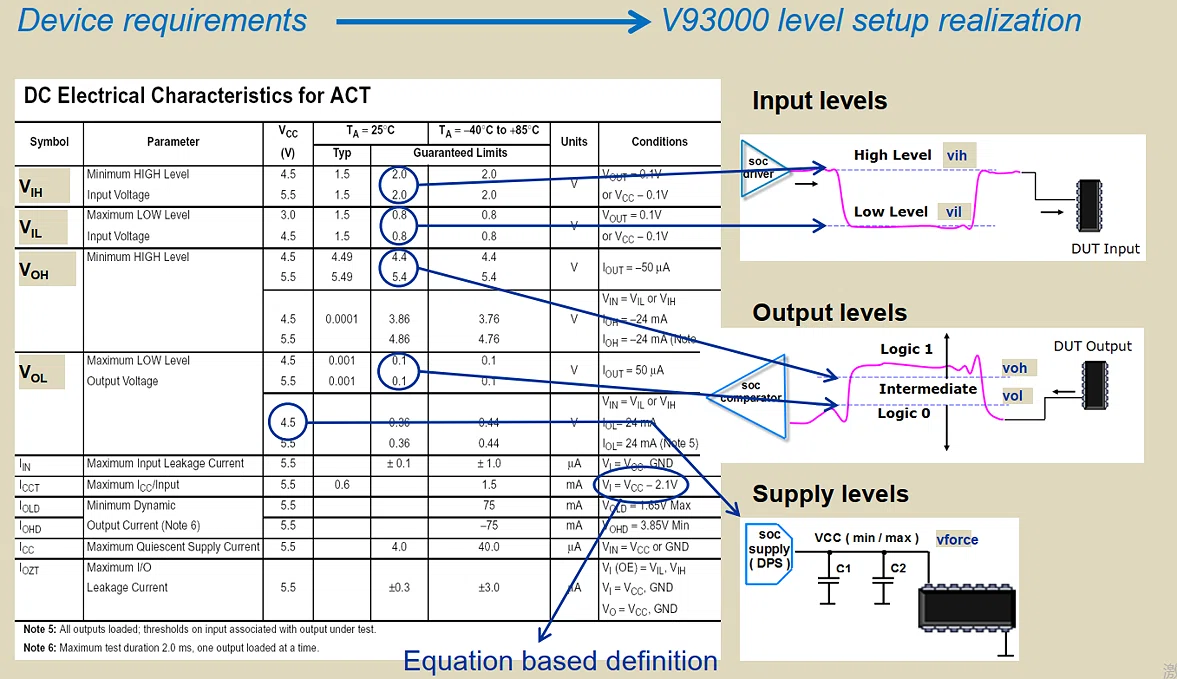

宝子们！📢 今天咱们来硬核拆解一张让无数测试萌新当场破防的"天书"------Advantest 93000 测试界的《芯片体检单》！
⚠️ 先敲黑板纠正个大乌龙 ：这真不是测试机台（93000）自己的"简历"，而是待测芯片（DUT）给我们下的"战书"和"法律条款"！机台就是个听话的"工具人"，必须严格按这张表的要求去伺候芯片。搞反了的话，测试结果直接翻车！🚗💨
🔍 左边表格各列到底在说啥？（保姆级拆解）
拿到这张表先别头晕，咱从左往右一列一列给它"扒光"看透：
- Symbol（符号）：就是参数的"江湖绰号"（V=电压，I=电流，H=高，L=低），写测试程序时直接抄这个变量名。
- Parameter（中文定义）：这个符号到底是干啥的（输入脚还是输出脚？）。
- ( V_{CC} ) (V)：芯片当前的"饭量"供电电压（比如测的是4.5V还是5.5V工况）。
- ( T_A = 25^\circ C ) （常温列）：这里藏着两个小妖精👇
- Typ（典型值） ：芯片"心情最好"时的表现，看看就得了，量产测试千万别拿它当标准！
- Guaranteed Limits（保证值）：厂家拍胸脯保证常温下能过的线。
- ( T_A = -40^\circ C ) to +85°C （极端温度列）：这才是全场的"King"！ 写测试上下限必须死磕这一列，因为芯片在高温炉或冰箱里最容易"闹脾气"。
- Conditions（测试条件） ：最最最关键的"前提"！ 必须看这里的负载电流（比如是空载还是24mA重载）。不看条件直接比数值，就像不看菜谱乱放盐，必糊！ 🧂
🎯 四大核心参数实战手册（测试狗必背）
1️⃣ 输入引脚（芯片的"耳朵"）------ VIH 与 VIL
这是芯片在说："你（机台）给我发信号，多大声音算'1'，多小声算'0'？"
- 比如 4.5V 供电时，芯片要求 VIH（高电平）≥ 2.0V ，VIL（低电平）≤ 0.8V（表格里OCR把0.8误识别成2.0了，宝子们注意避坑）。
- 你的操作 ：93000发信号时，驱动高电平必须设在 2.0V以上 （为了保险设个2.5V），驱动低电平设在 0.8V以下（设个0.2V）。中间的"灰色地带"千万别碰，碰了芯片直接"精神分裂"给你看！😵
2️⃣ 输出引脚（芯片的"嘴巴"）------ VOH 与 VOL
这是芯片在说："当我说话（输出）时，我能吼多响，以及我声音能压多低。"
- 轻载时（电流小，-50μA）：VOH 几乎等于 VCC（4.4V），VOL 几乎为 0（0.1V），声音洪亮！🗣️
- 重载时 （电流大，-24mA/24mA）：VOH 会掉到 3.76V ，VOL 会抬到 0.44V。因为芯片"嗓子冒烟"了，电压被拉垮了一点。
- 你的操作 ：93000的比较器阈值必须设得比 3.76V低 （比如设 3.0V）来抓"1"，设得比 0.44V高 （比如设 0.8V）来抓"0"。一定要给足余量（Guardband）！ 否则芯片一发热，电压波动一下你就误测了。🌡️
3️⃣ 漏电与功耗（芯片的"健康体检"）------ IIN / IOZT / ICC
这几项是查芯片有没有"内伤"或"摆烂"：
- IIN（输入漏电）：±1.0 μA以内正常，大了说明输入脚栅极击穿（生病了）。
- ICC（静态功耗）：全温下必须 < 40 μA，超标说明芯片漏电严重，是个"电老虎"🦁。
- IOZT（三态漏电）：高阻态时漏电 < ±3.0 μA，保证多个芯片共用总线时不打架。
4️⃣ 大电流爆发力（高速接口的"肌肉"）------ IOLD / IOHD
这是给高速总线（比如DDR、PCI）准备的硬指标！芯片保证在 75mA 巨大电流下，电压依然坚挺（高≥3.85V，低≤1.65V）。普通IO测24mA，它能干到75mA，说明这芯片"底盘很稳"！
✍️ 一张表搞定测试机设置（抄作业版）
宝子们，看完了眼花缭乱的数据，咱们直接落地到93000测试程序的"Level Setup"里怎么填：
- Drive HIGH（驱动1） = VIH + 余量（建议≥ 2.5V，给足面子）
- Drive LOW（驱动0） = VIL - 余量（建议≤ 0.5V）
- Compare HIGH（比较高阈值） = VOH（全温重载） - 余量（建议≤ 3.5V，免得抓不到高电平）
- Compare LOW（比较低阈值） = VOL（全温重载） + 余量（建议≥ 0.7V，免得把低电平误判成高）
把这四个值往机台一敲，配合上下面的电流负载条件，你的测试向量就能和芯片"心意相通"啦！💘
总结一句：这张表就是芯片给测试机画的"红绿灯"🚦------红灯（禁区）千万别踩，绿灯（余量区）大胆去设。搞懂了它，你就是实验室里最靓的测试仔！
