【EDA】0.公共部分&元件库设计

EDA0.公共部分&元件库设计

嘉立创EDA标准化课程总结

侵删,请联系我,怕忘记做的总结


文章目录

  • EDA0.公共部分&元件库设计
  • 一、公共部分
    • [1.1 工程管理](#1.1 工程管理)
    • [1.2 版本管理](#1.2 版本管理)
    • [1.3 工程历史查看](#1.3 工程历史查看)
    • [1.4 回收站管理](#1.4 回收站管理)
    • [1.5 公共部分设置参数](#1.5 公共部分设置参数)
  • 二、元件库设计
    • [2.1 新建元件库](#2.1 新建元件库)
    • [2.2 器件符号绘制](#2.2 器件符号绘制)
      • [2.2.1 常规符号器件](#2.2.1 常规符号器件)
      • [2.2.2 非常规符号器件](#2.2.2 非常规符号器件)
    • [2.3 多Part器件符号绘制](#2.3 多Part器件符号绘制)
    • [2.4 常规封装器件](#2.4 常规封装器件)
    • [2.5 非常规封装器件](#2.5 非常规封装器件)
    • [2.6 器件绑定与修改](#2.6 器件绑定与修改)
    • [2.7 3D模型绑定与修改](#2.7 3D模型绑定与修改)

一、公共部分

1.1 工程管理

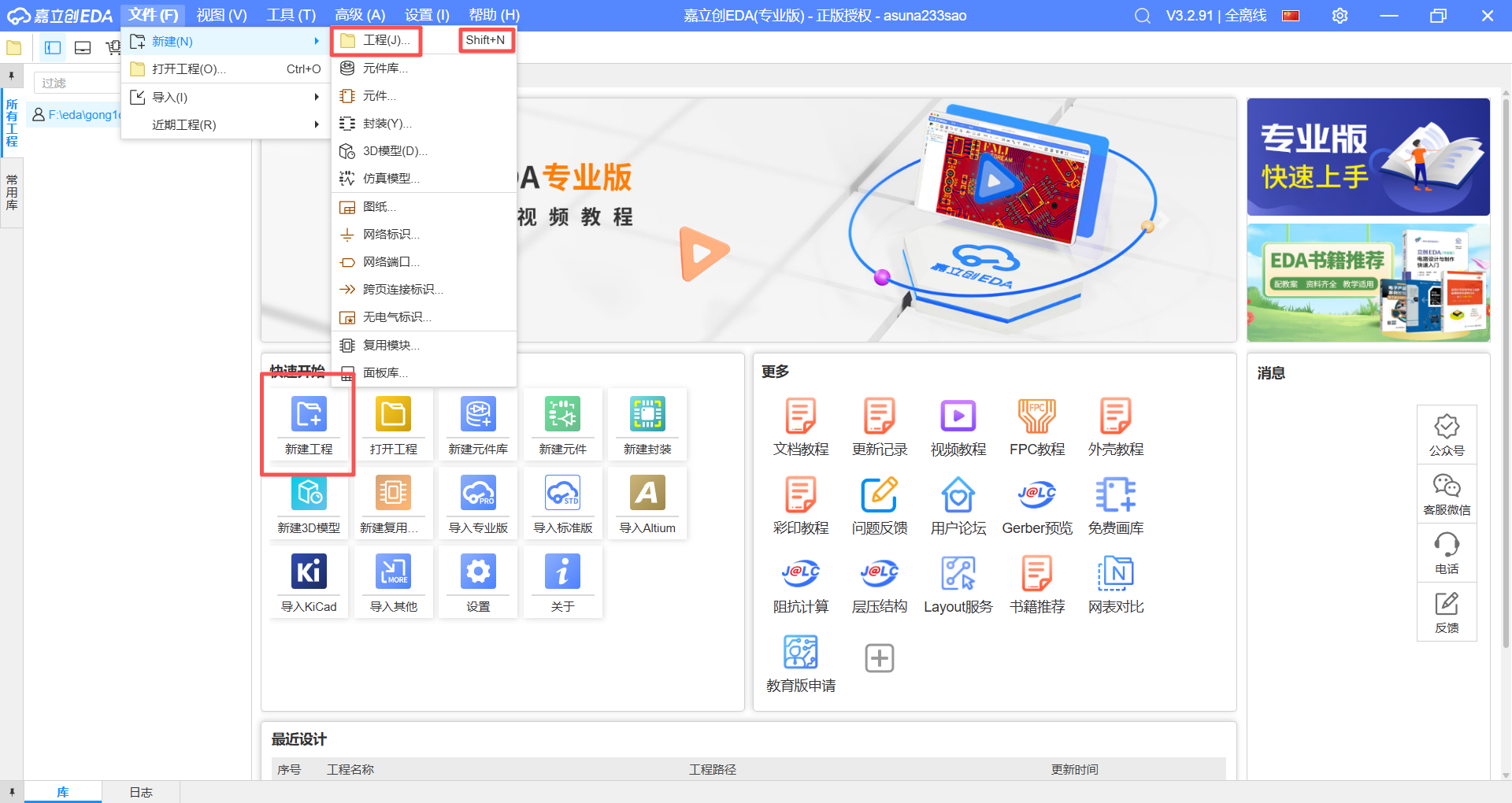

首先新建工程

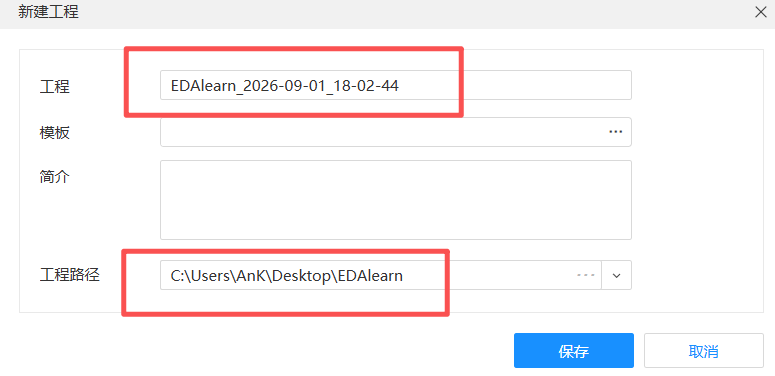

接着设置工程名和存放位置。

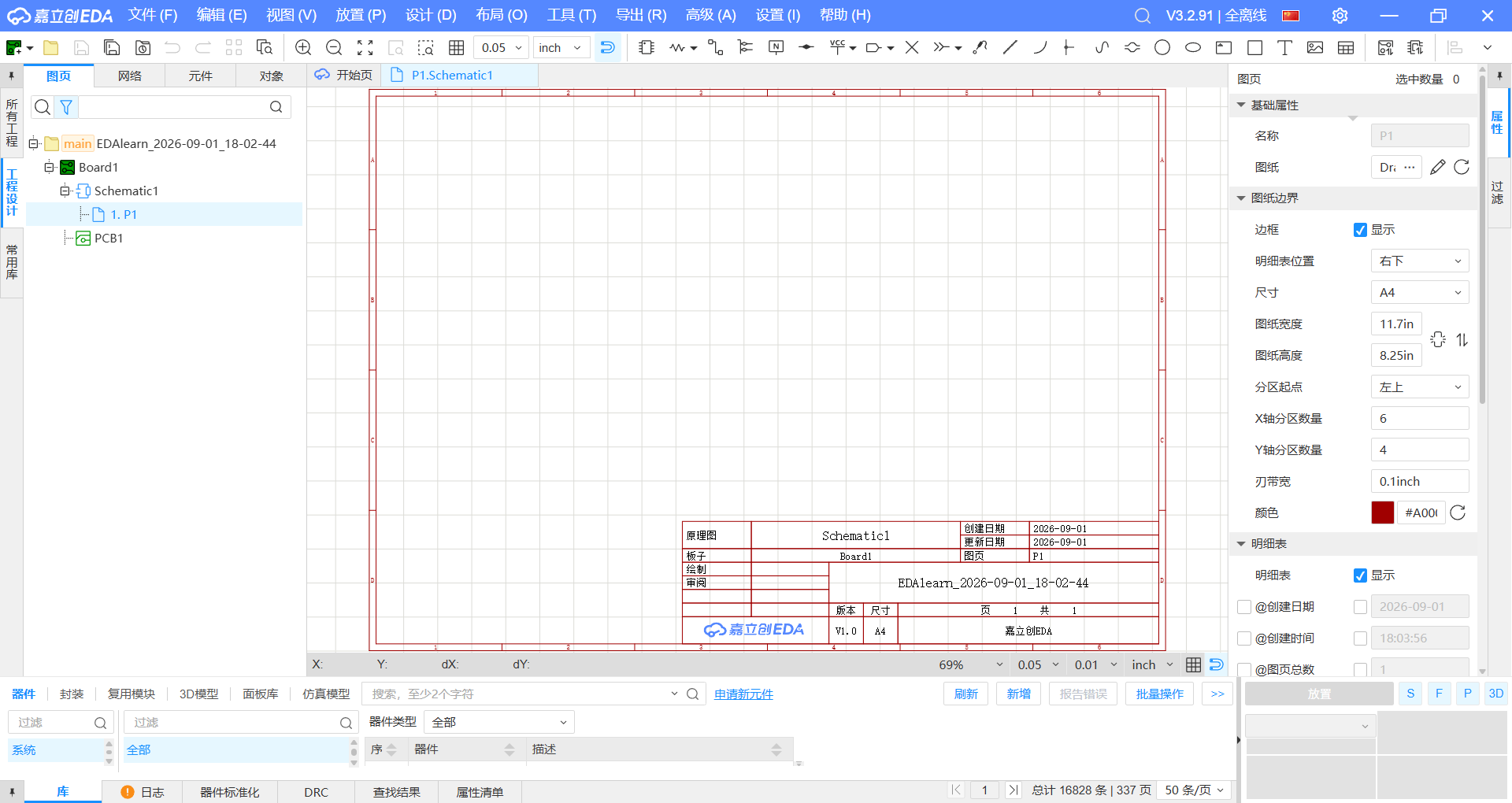

即可进入到设计界面进行原理图PCB图的绘制


1.2 版本管理

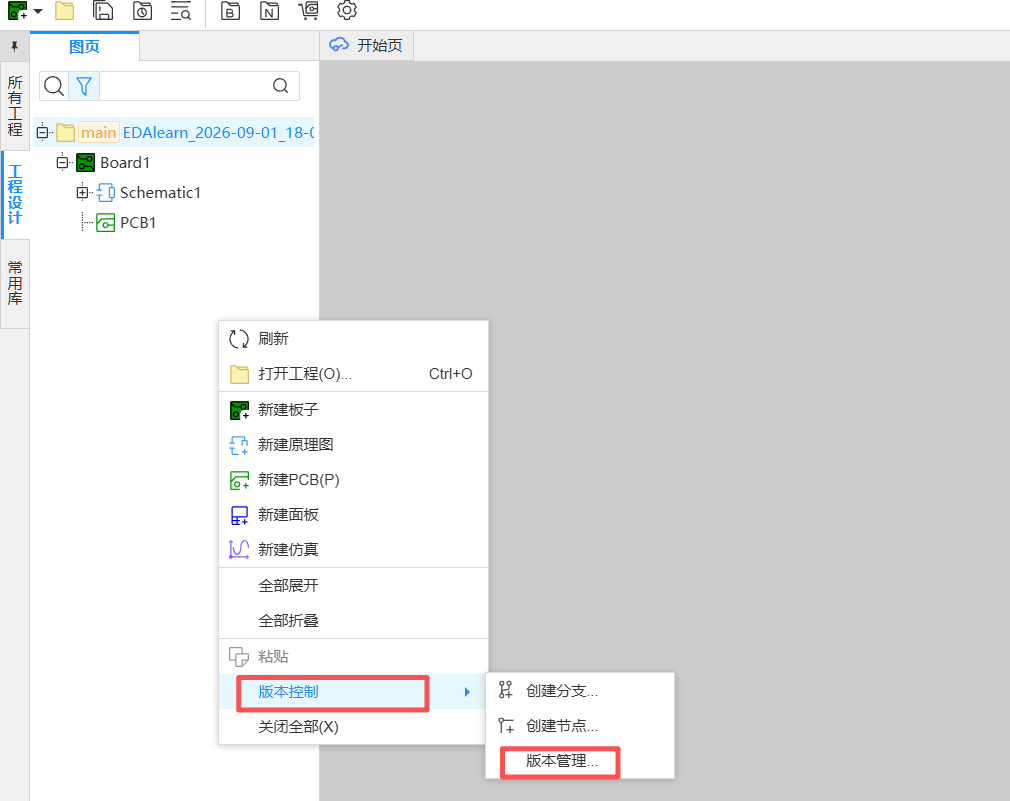

右键工程设计图页,选择版本控制,可以进行项目版本的管理

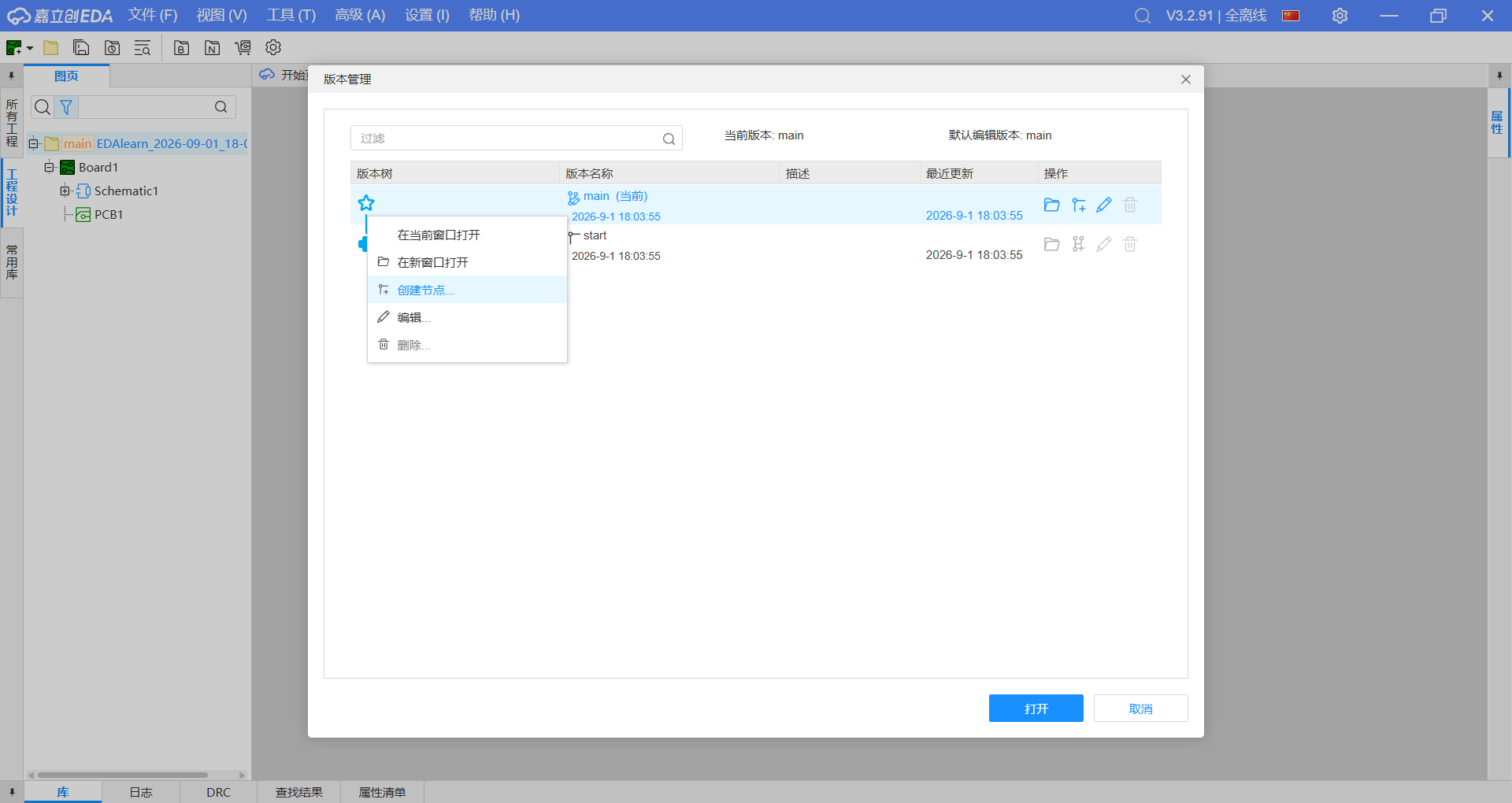

可以对项目版本进行分支管理


1.3 工程历史查看

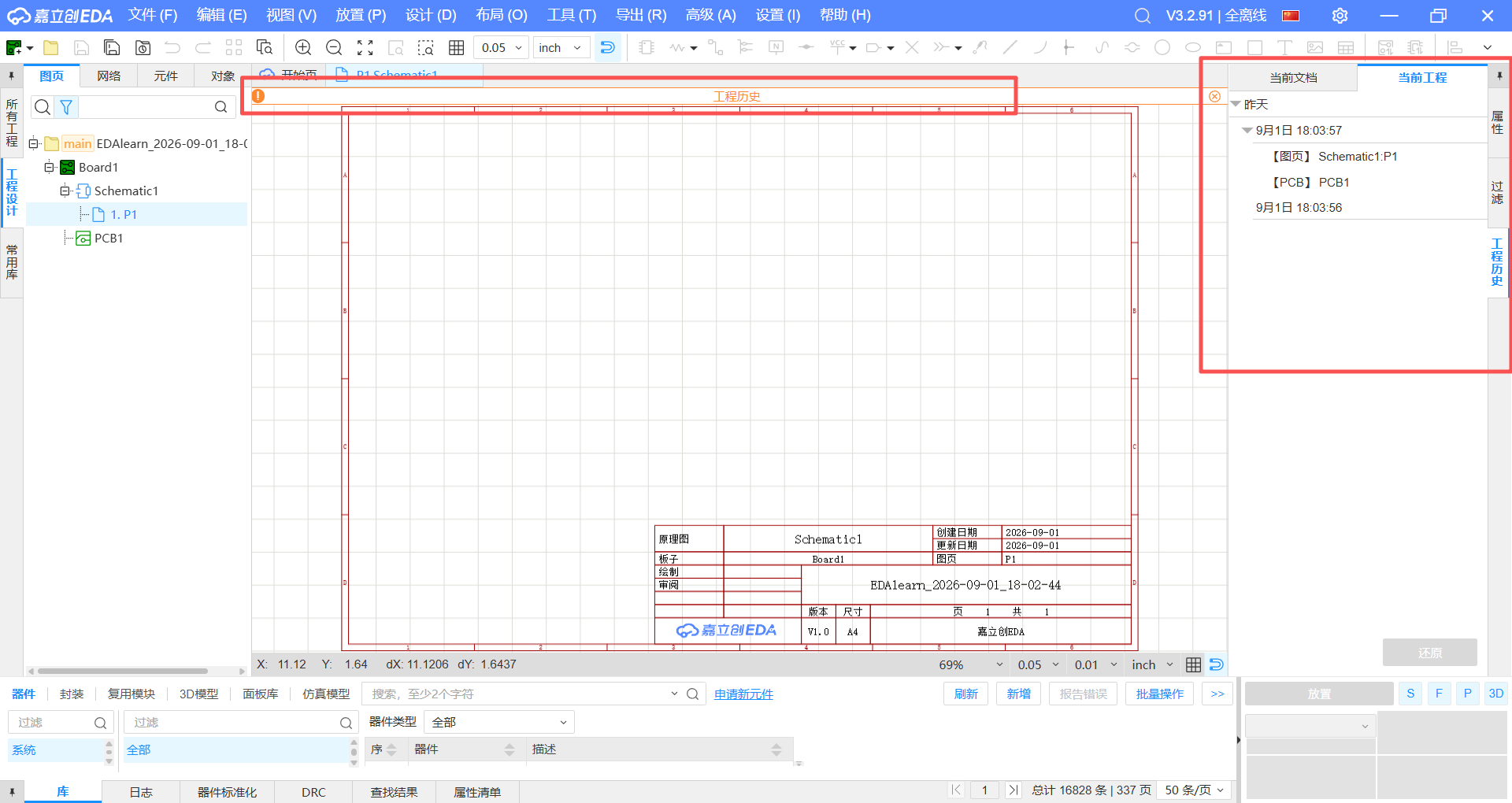

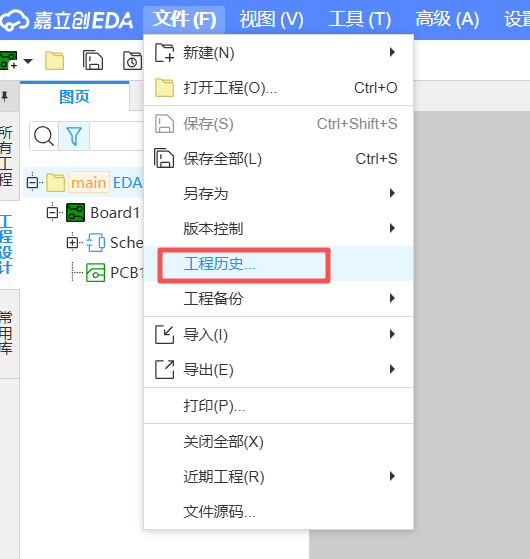

在文件找到工程历史,可以看见历史操作记录。

点击完成后即可看见历史操作。

查看期间工程是不允许修改的。

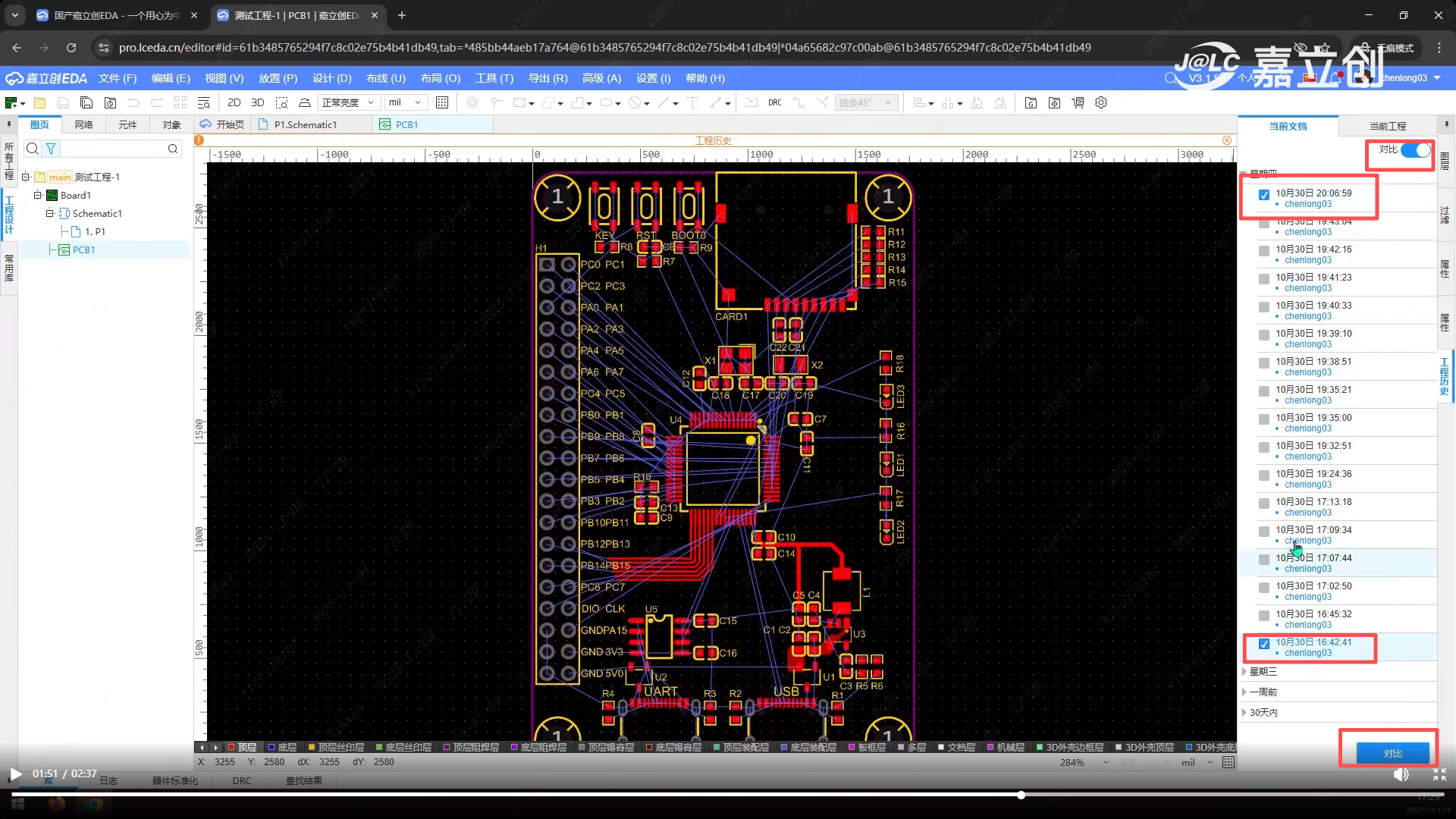

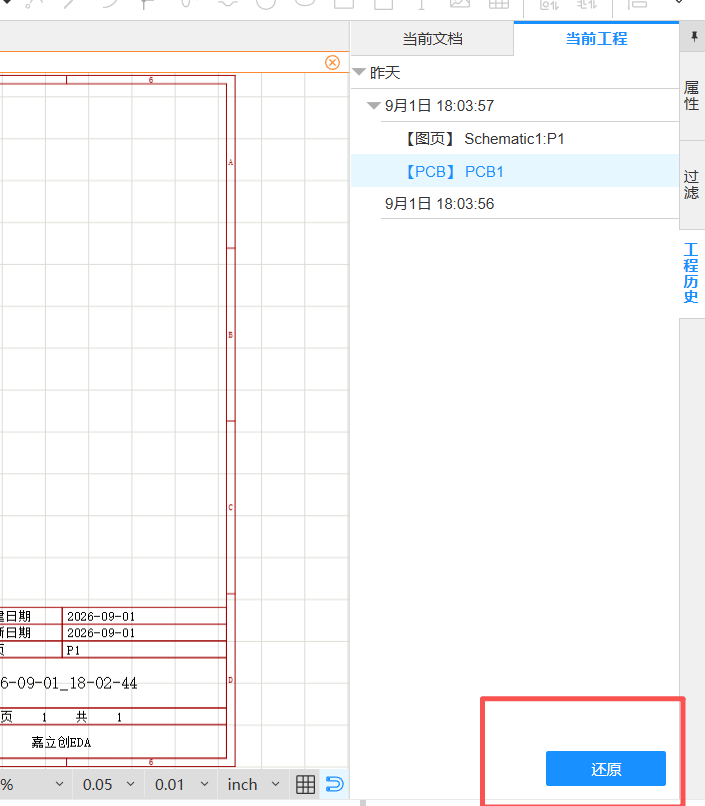

查看历史版本可以进行历史版本还原和历史版本对比。

对比

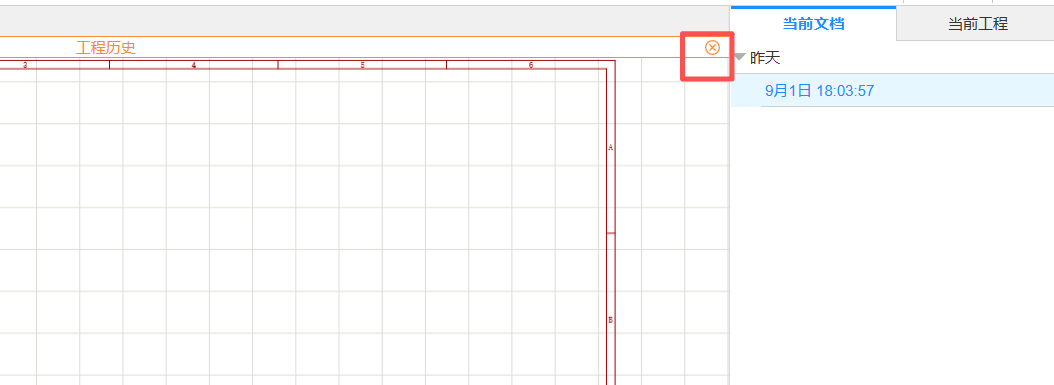

点击工程历史右侧的x号,即可关闭工程历史


1.4 回收站管理

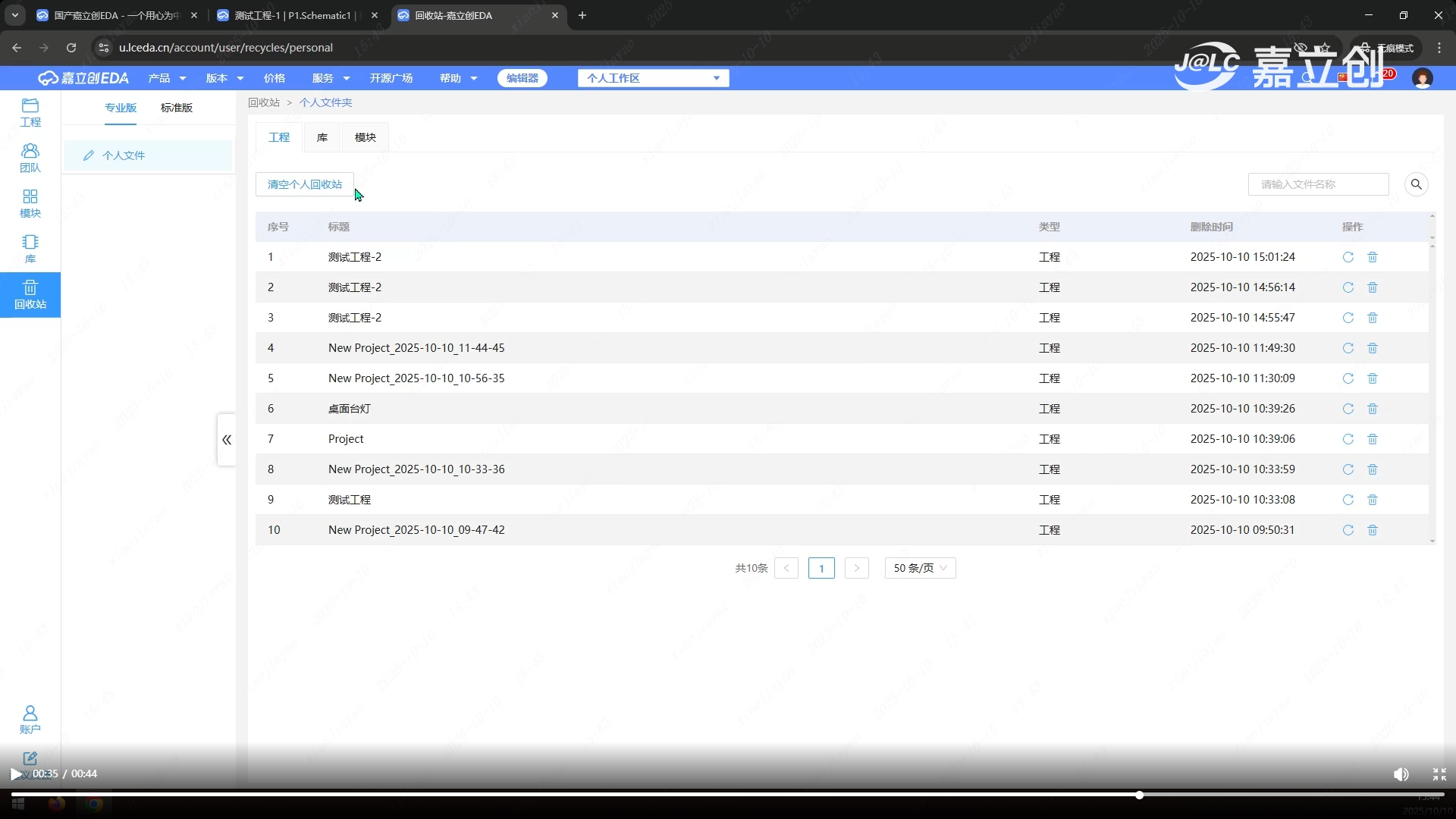

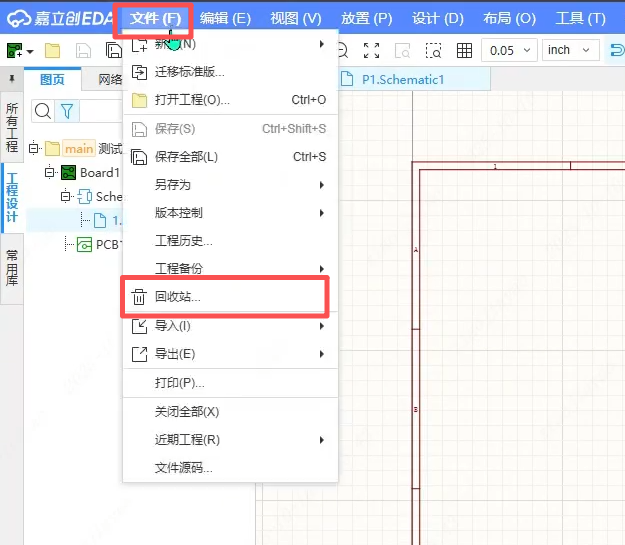

在文件里找到回收站选项,

可以还原或者彻底删除90天内的项目

(网页在线版,但还是本地保存文件自己管理吧)

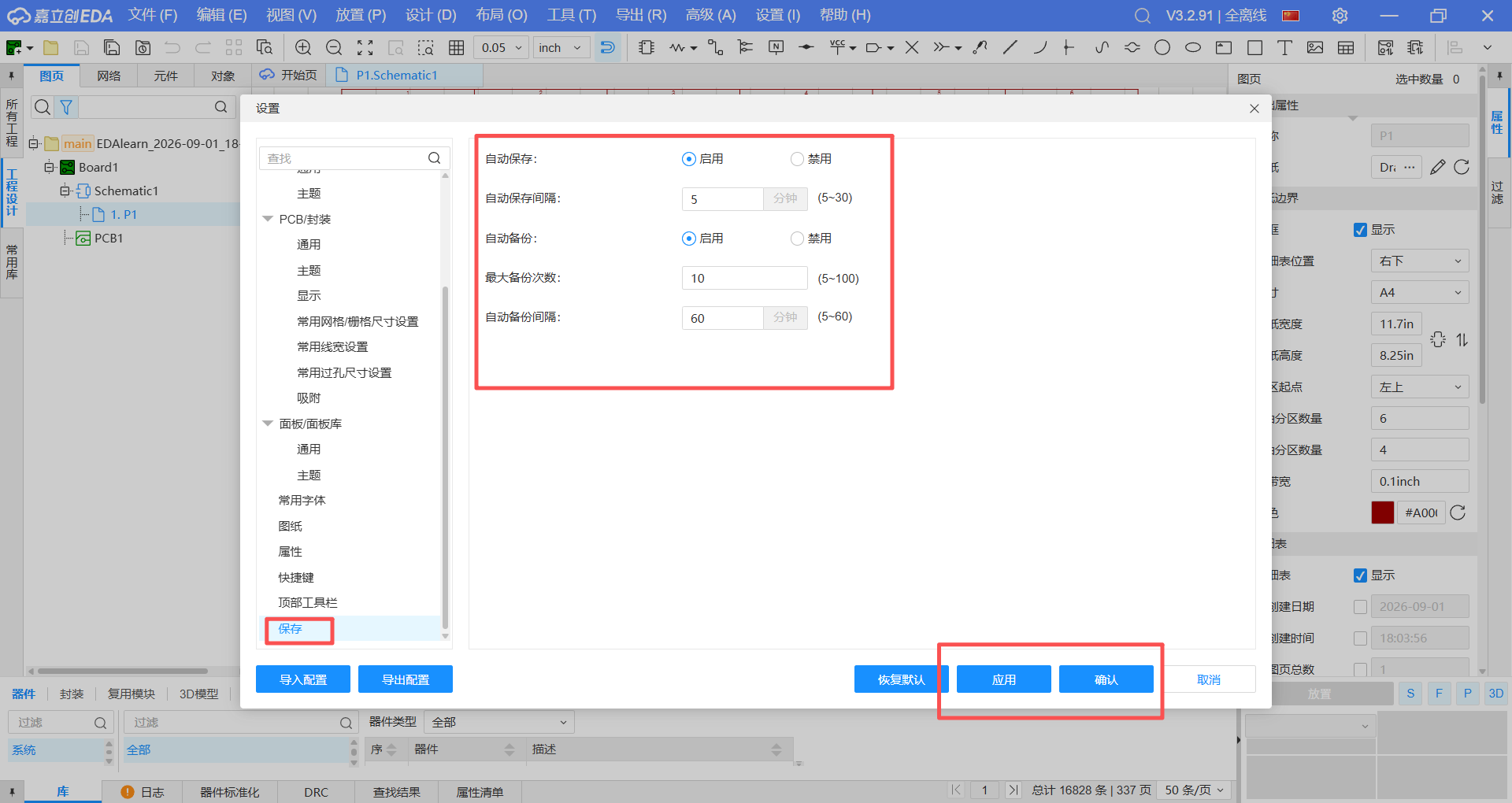

1.5 公共部分设置参数

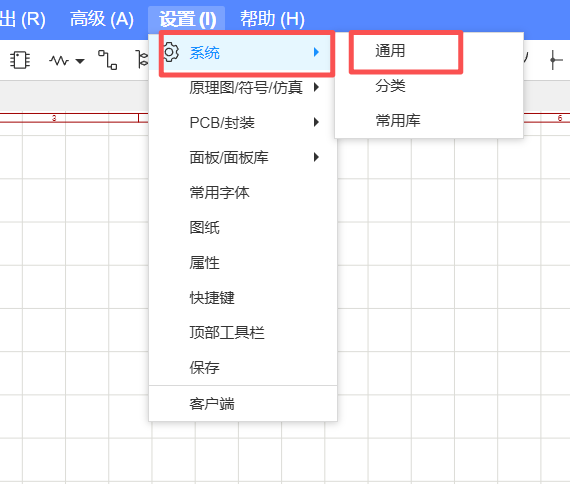

在设置里可以进行一些基础参数的设置,大部分默认即可,跟需修改。

这里面的保存记得设置即可。


二、元件库设计

2.1 新建元件库

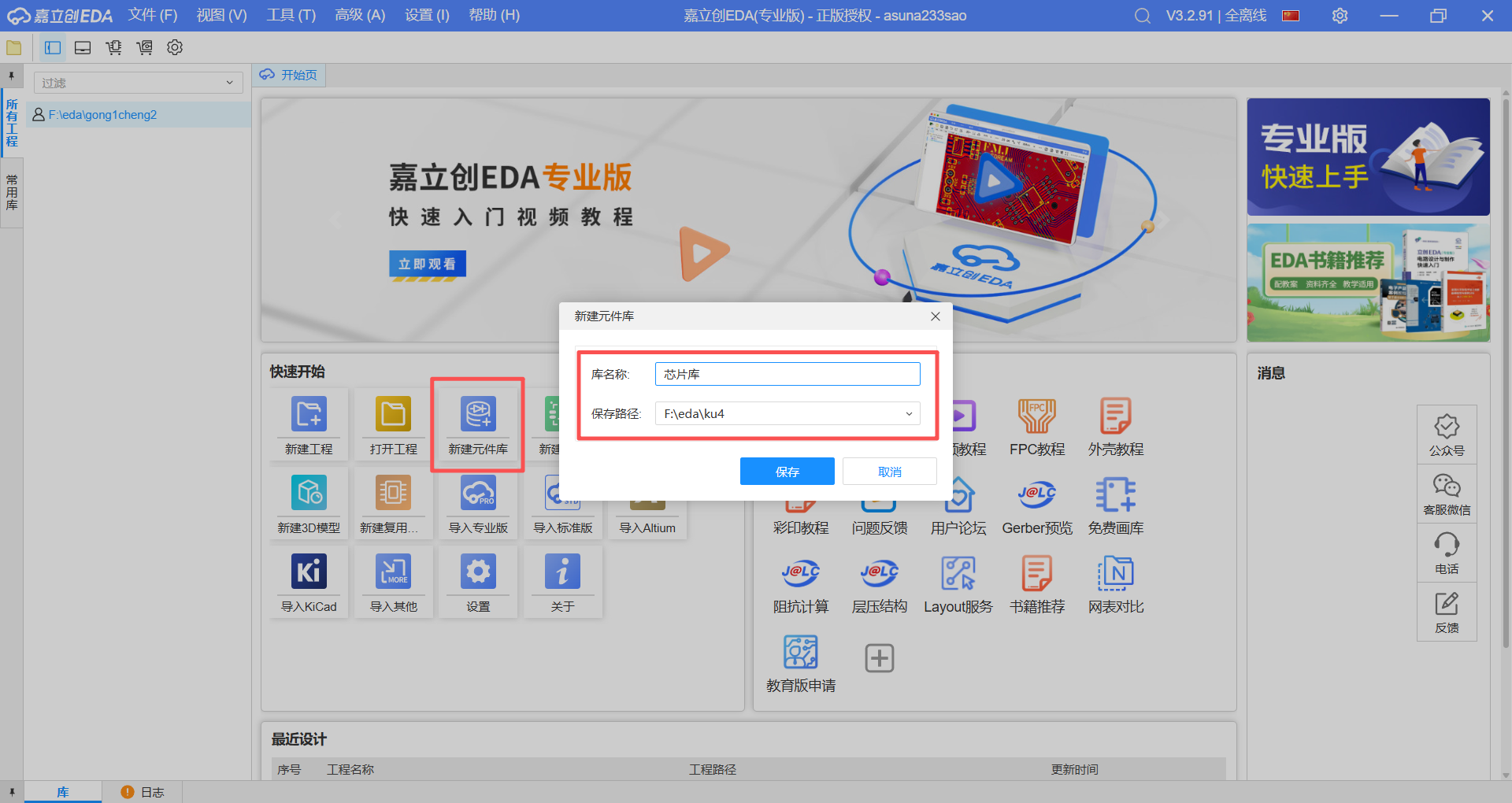

新建元件记得新建元件库,方便分类管理

记得保存位置和名称


2.2 器件符号绘制

2.2.1 常规符号器件

(以TPS5430芯片为例)

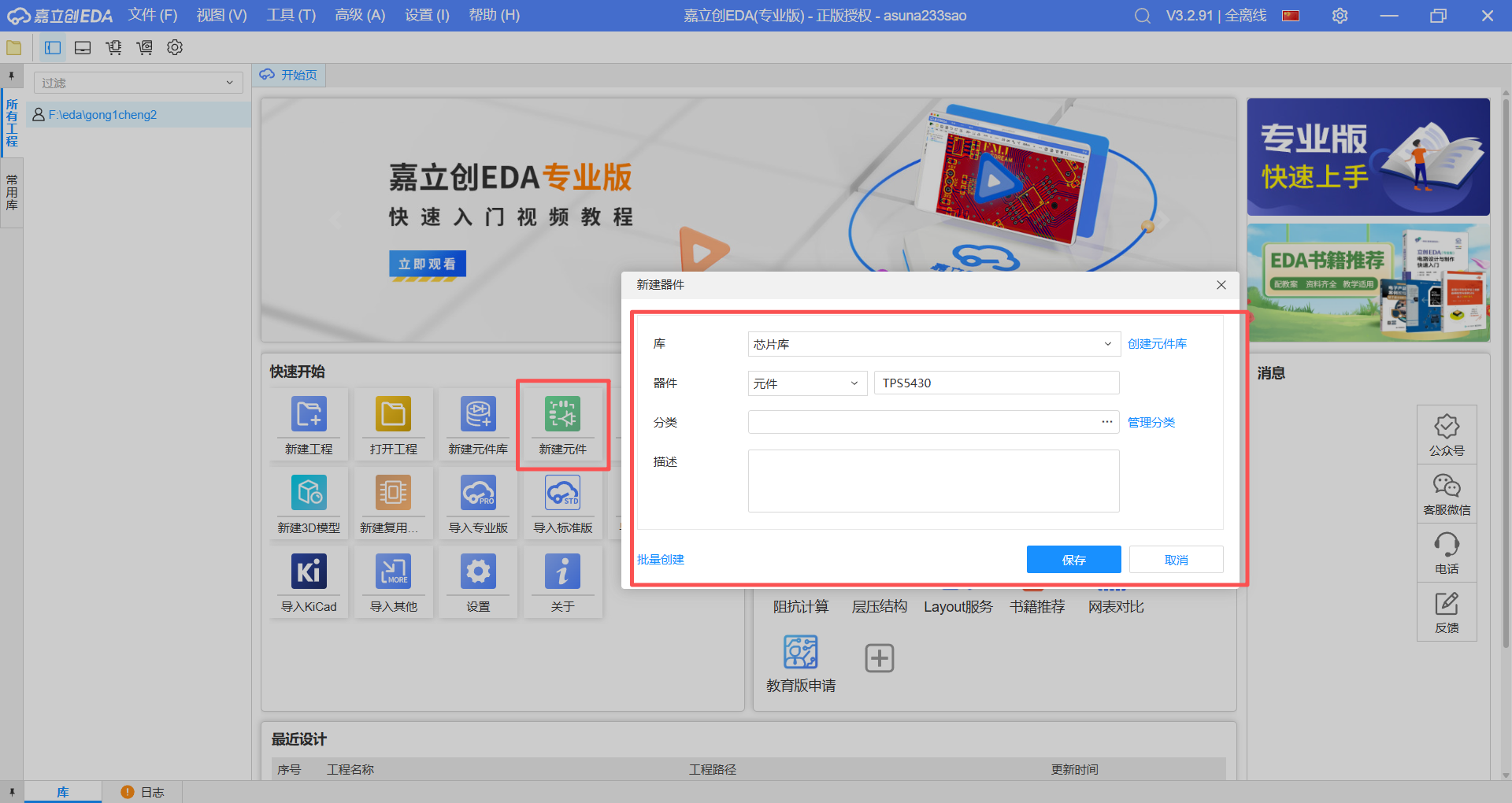

首先新建元件

进入元件绘制界面,将网格尺寸设置完0.05英尺,和原理图大小保持一致

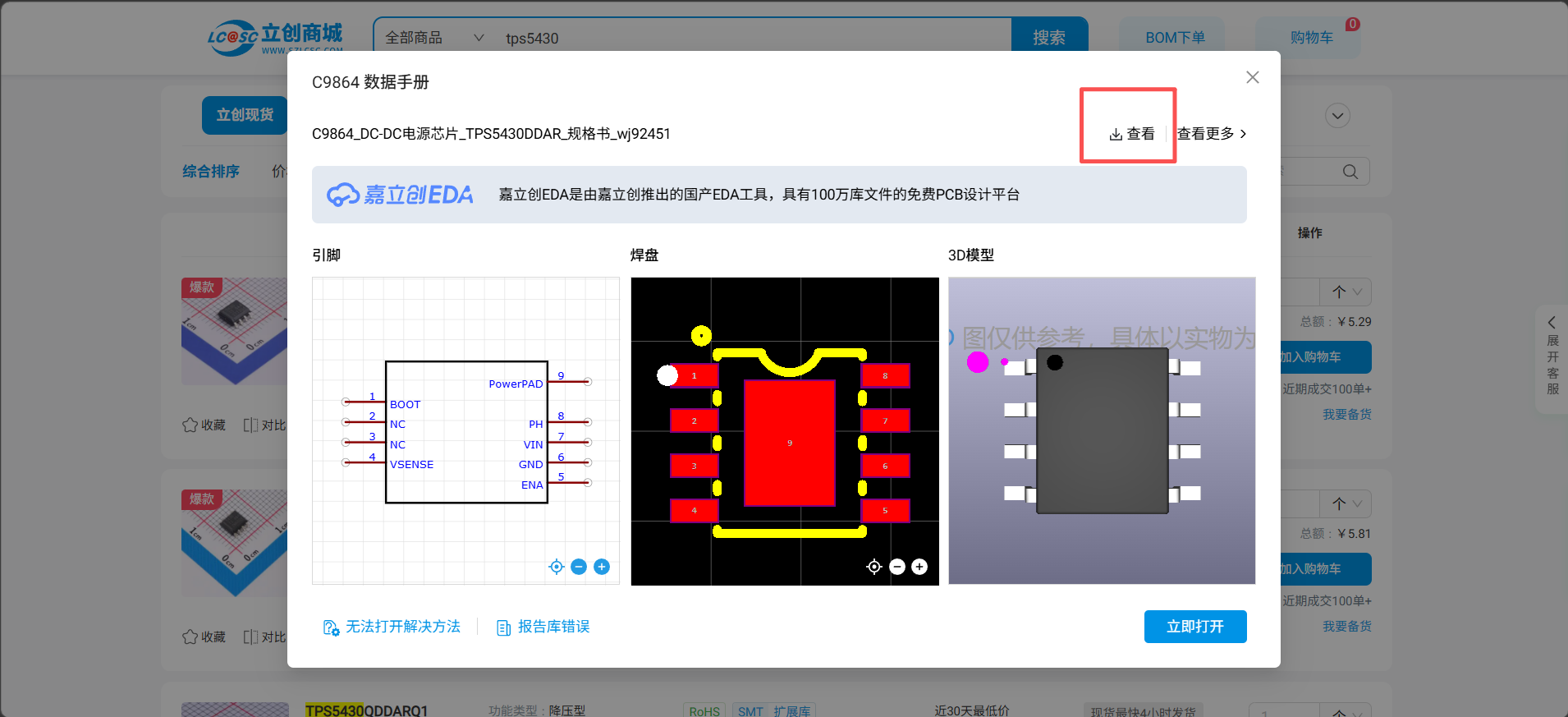

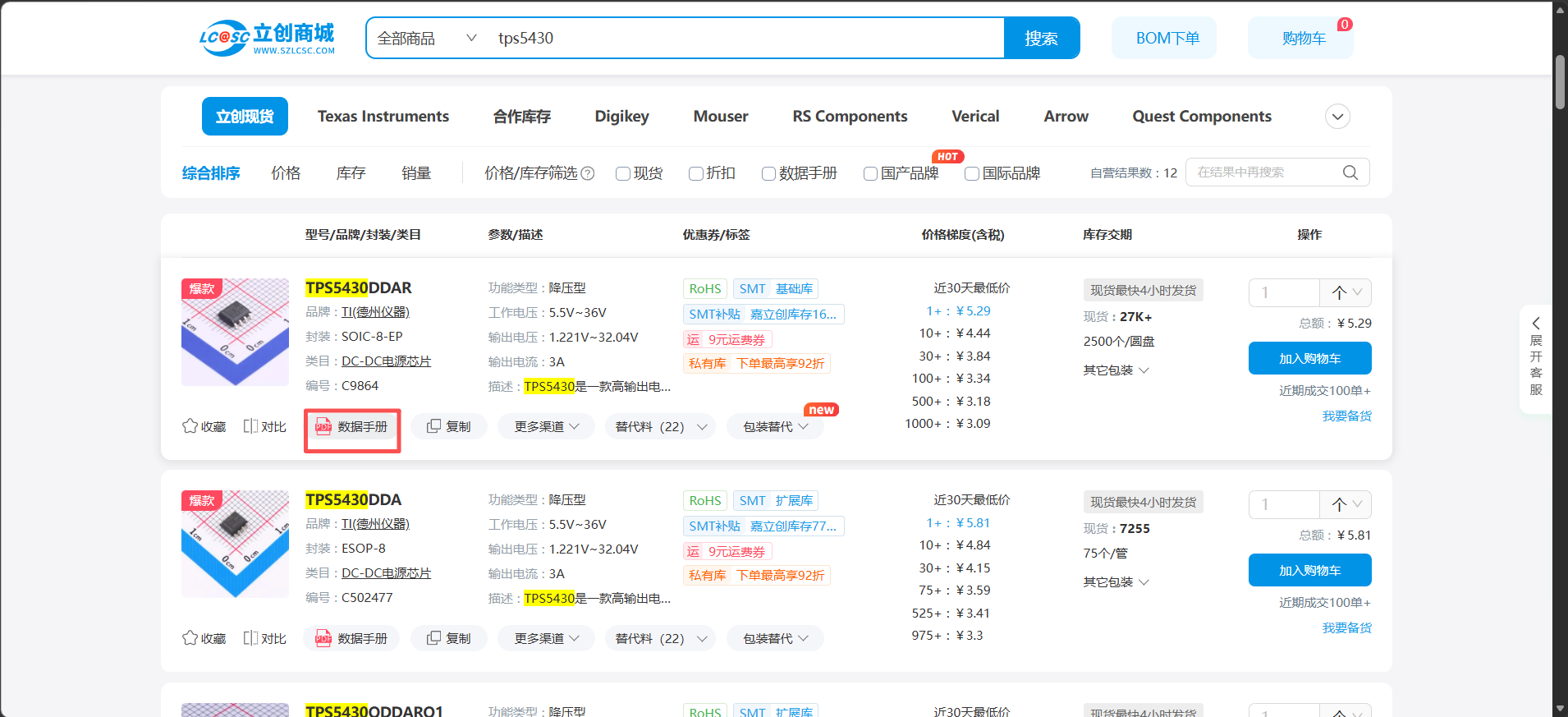

找到这款芯片的数据手册(各种渠道:立创商城、直接搜索、其他地方)。

一般来说在立创商城能搜索到的就直接提供了对应的原理图PCB图和3D模型文件,但是对于搜索不到的还是需要自己进行绘制。

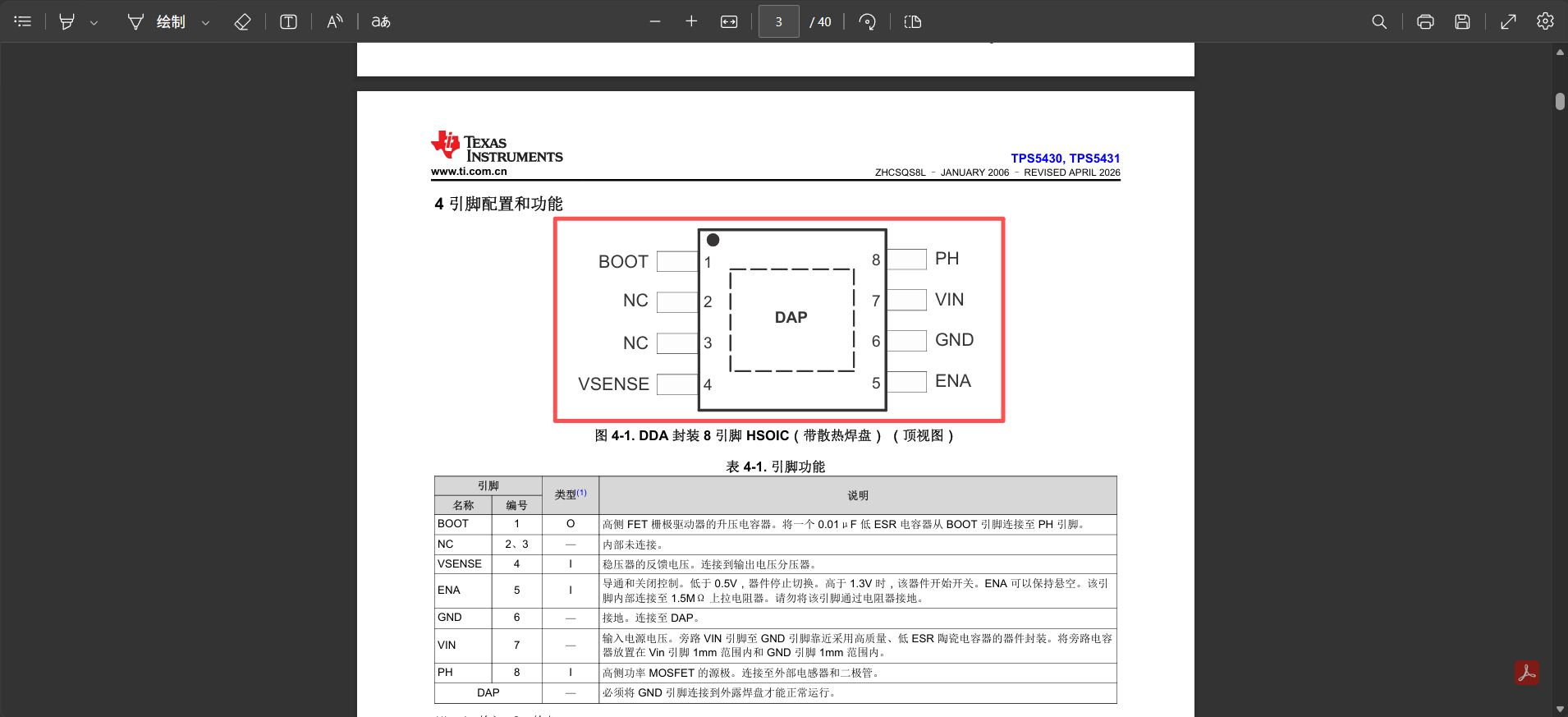

我们查看它的数据手册,这是一个常规器件。

对于这种常规符号的绘制,除了手搓还有另外一种方法。

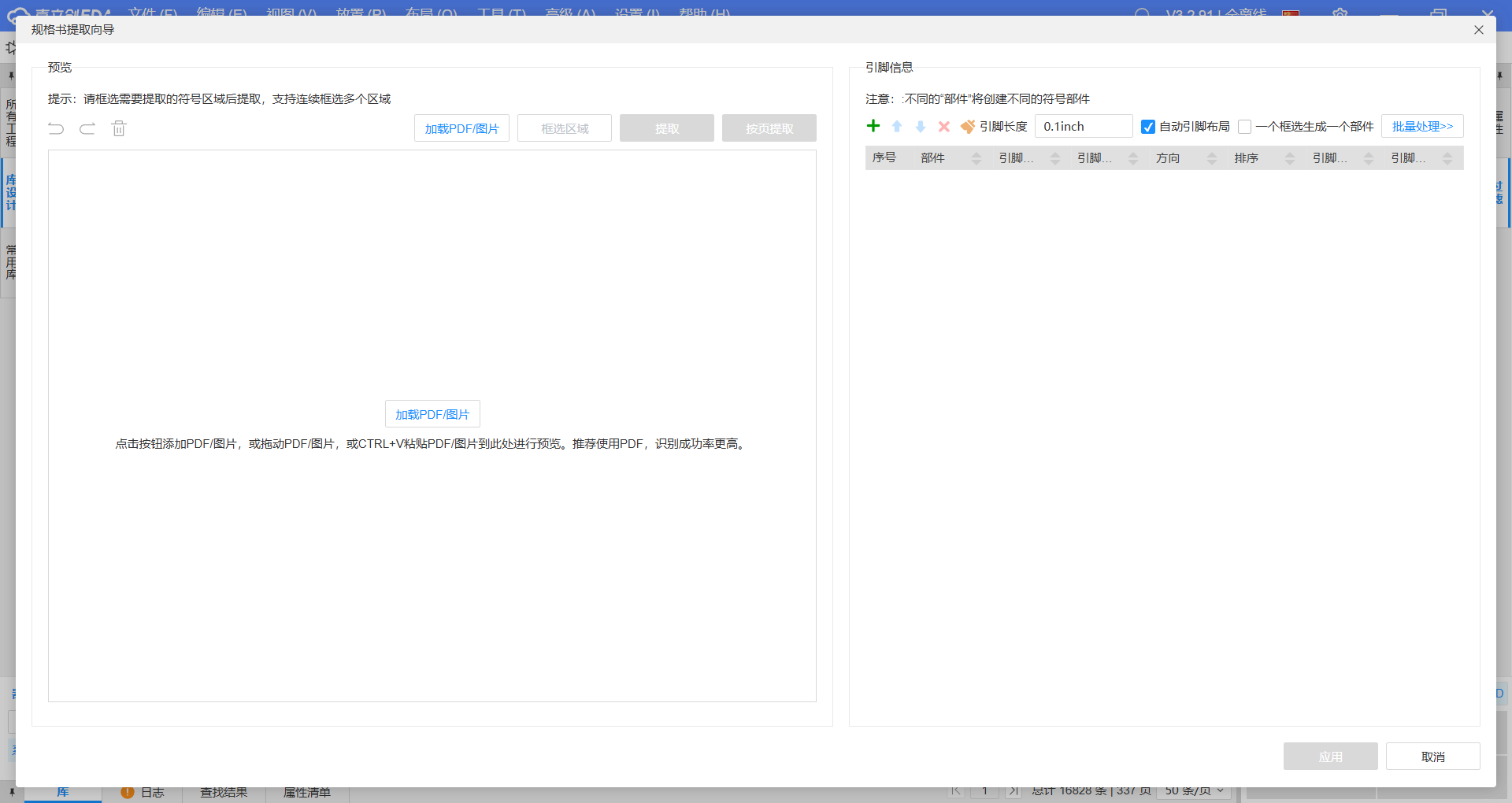

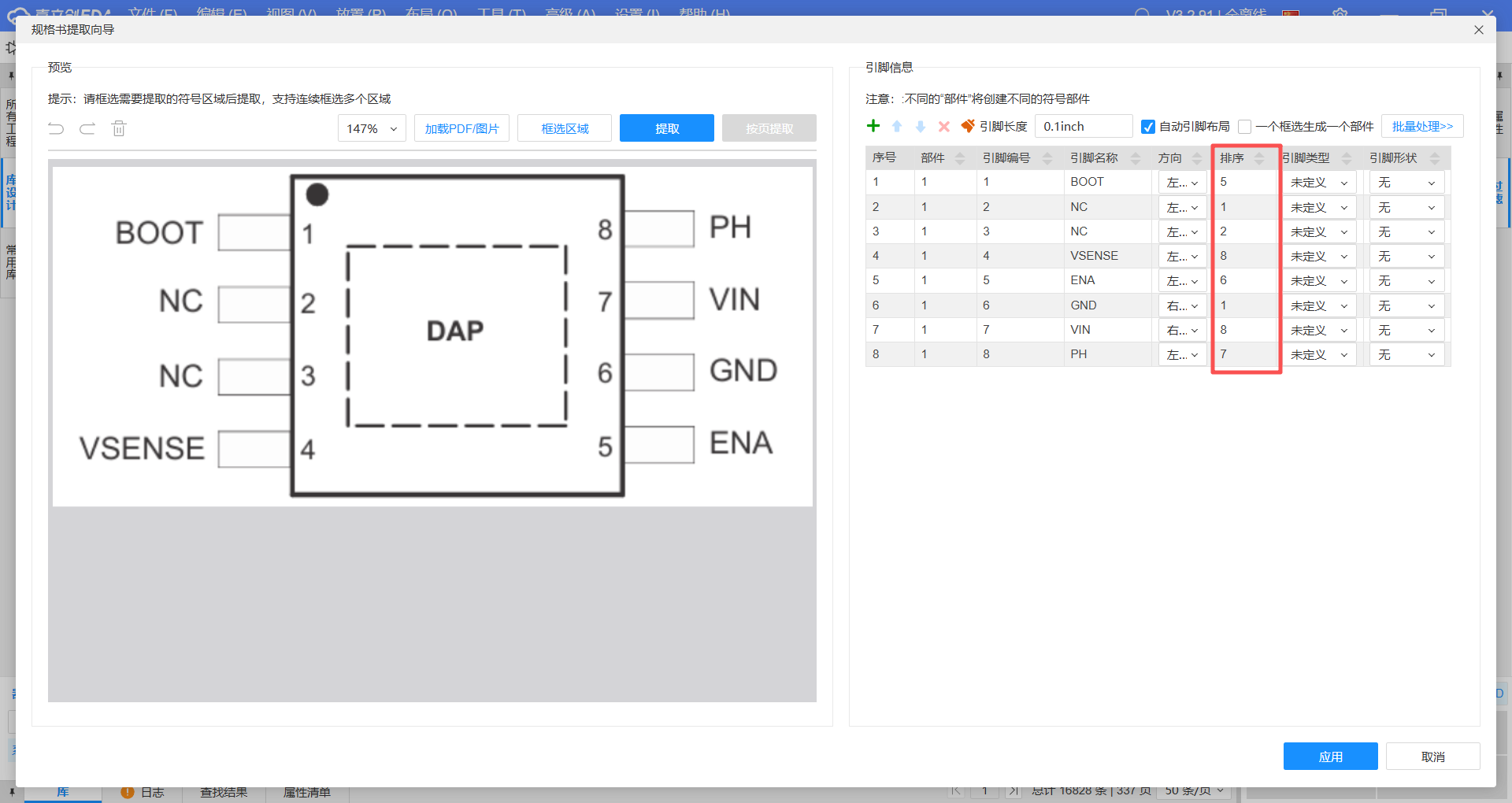

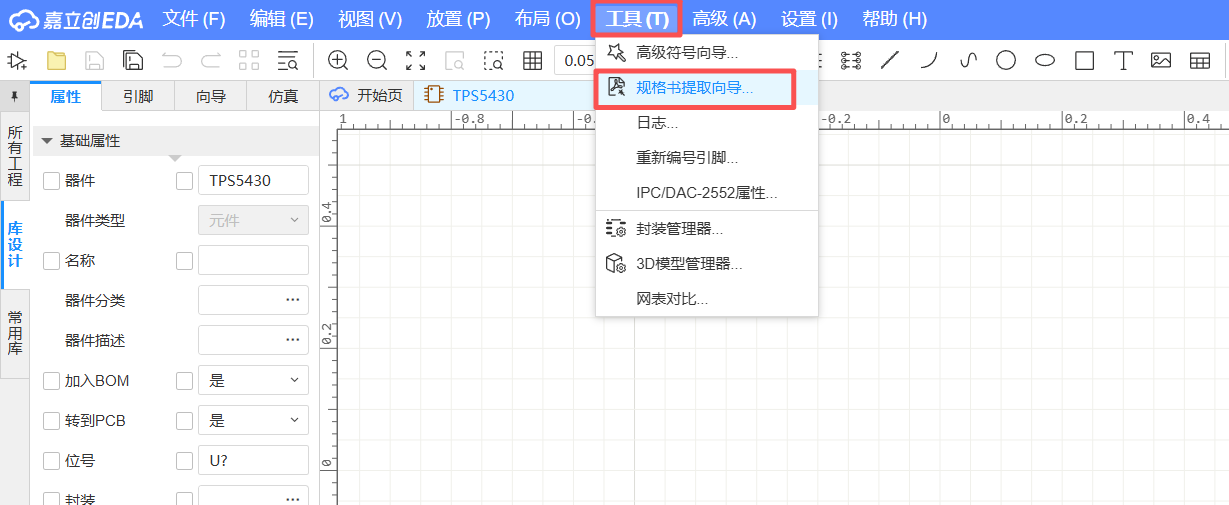

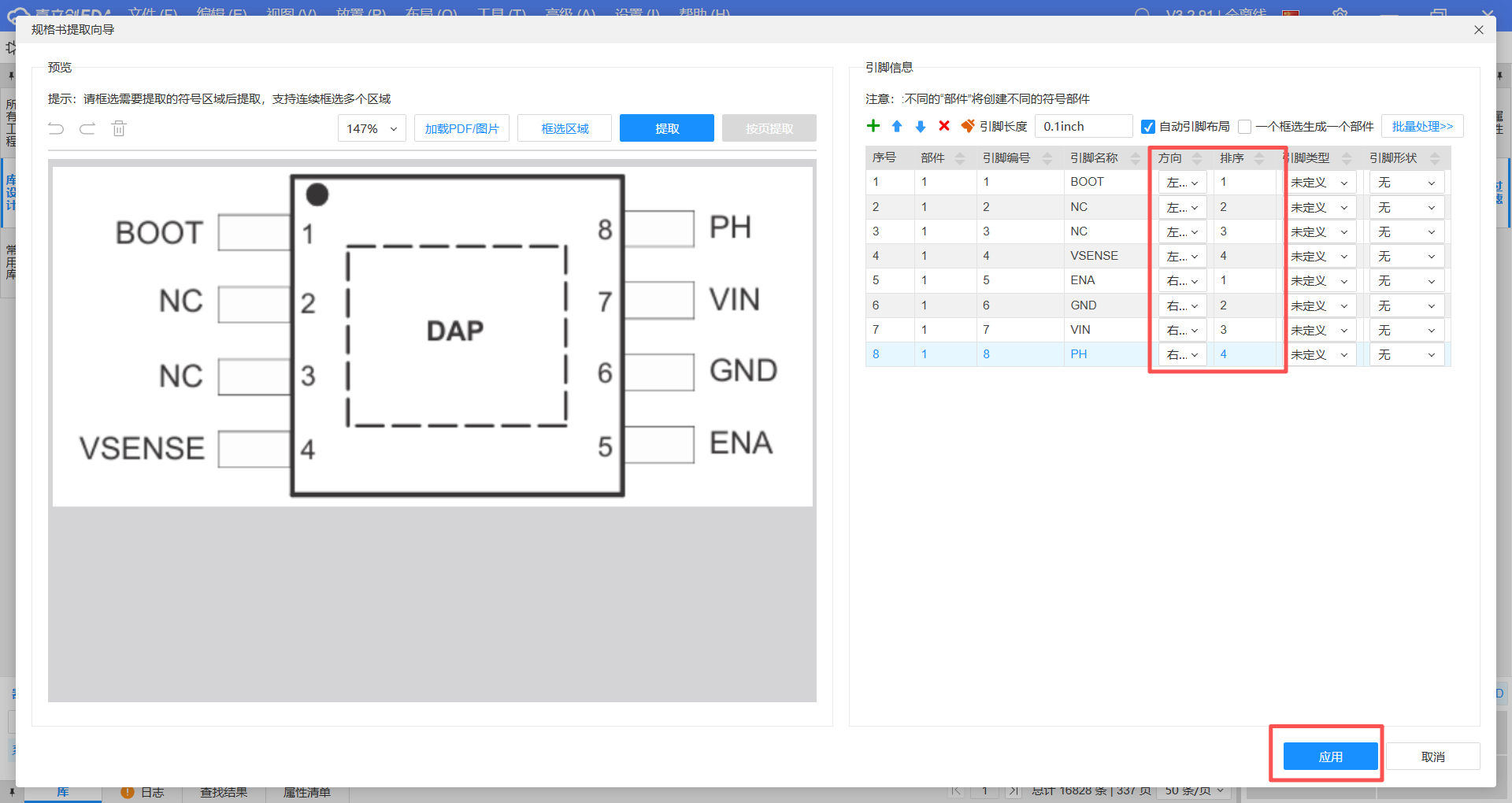

在工具里的规格书提取向导

放入对应的图片即可进行提取。

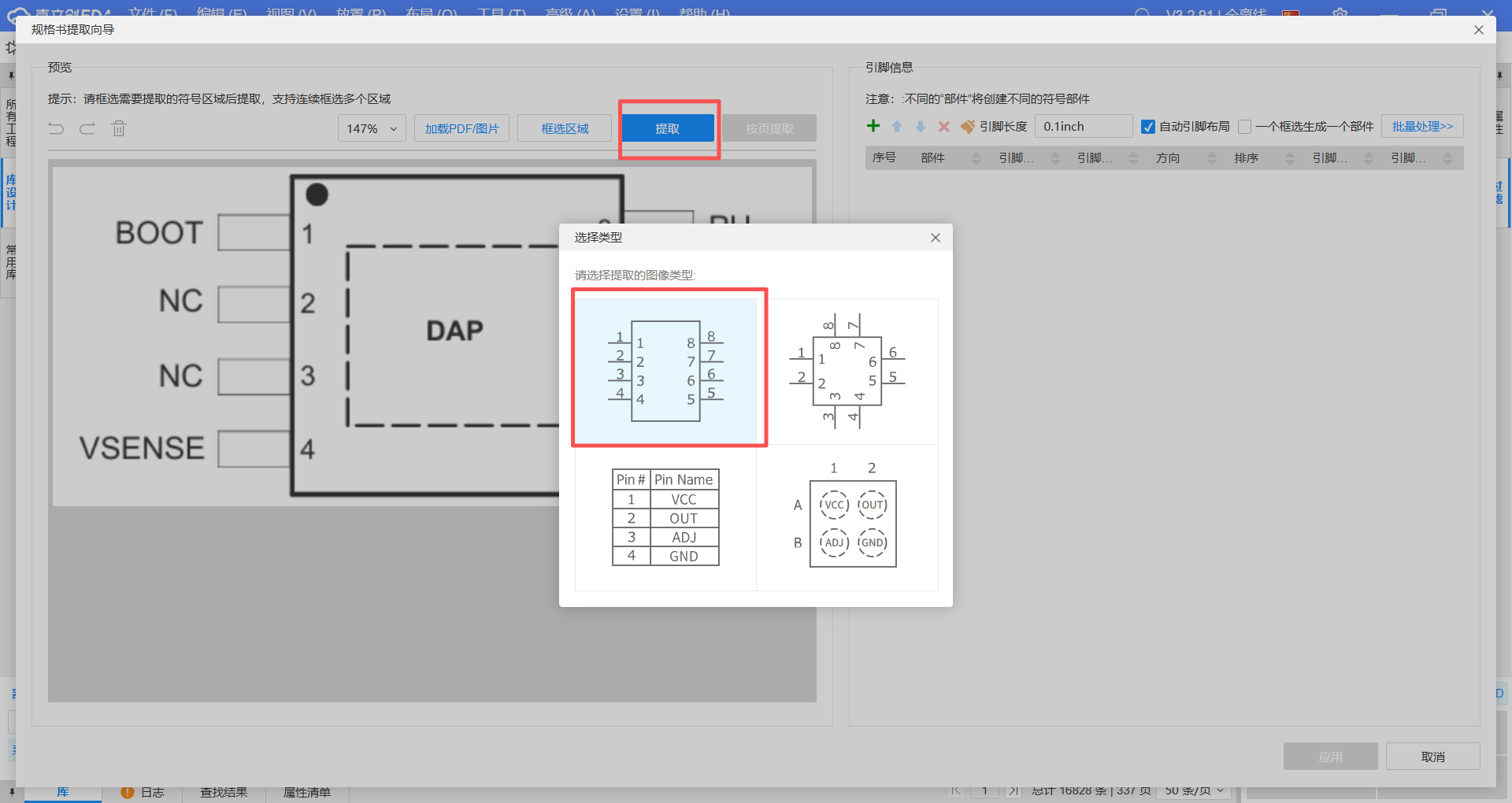

选择提取,并选择需要的类型。

即可完成提取,根据对应的原理图进行修改。

确认并修改完成后即可进行应用保存。

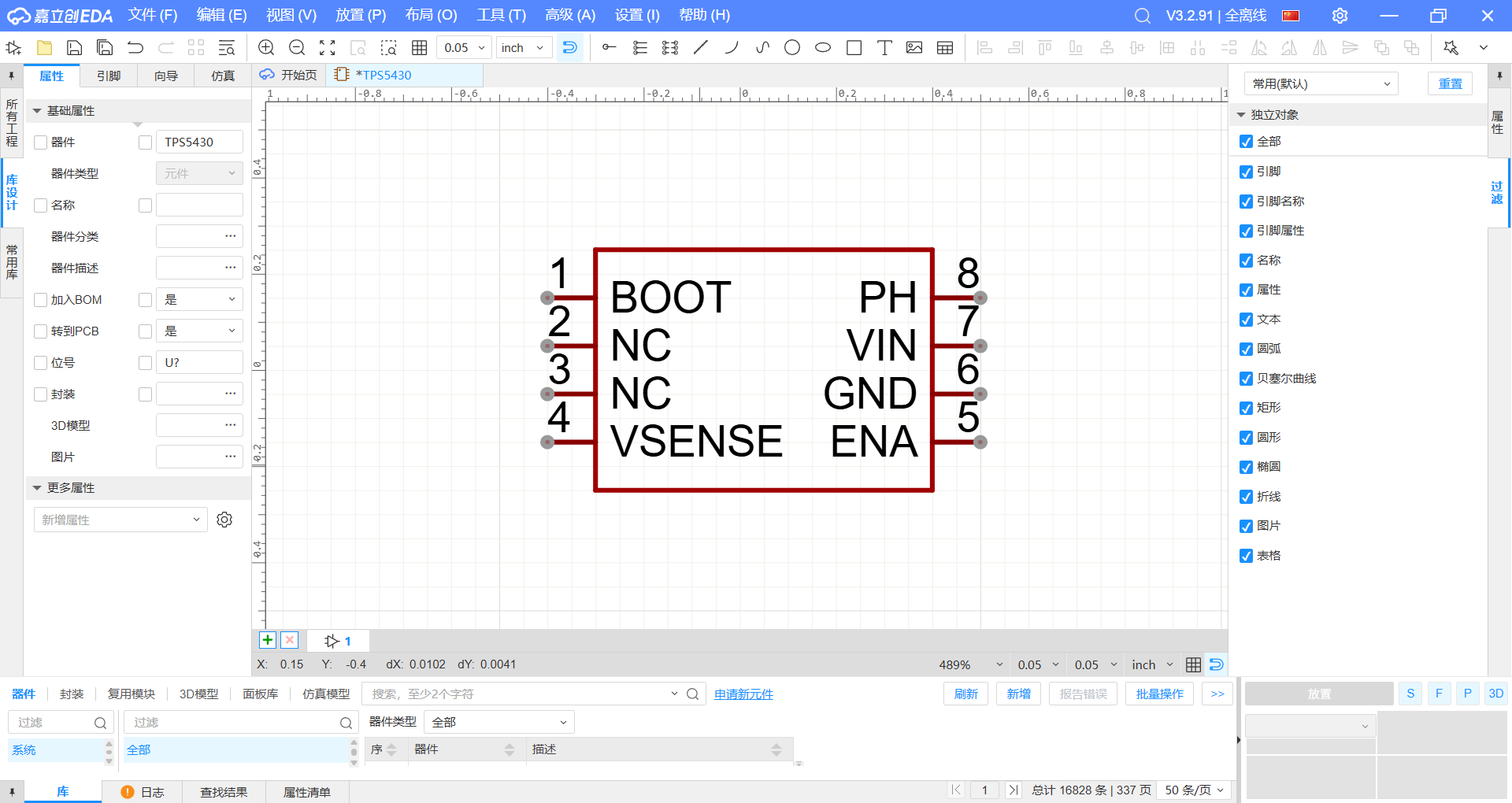

即可看到生成了对应的原理图。

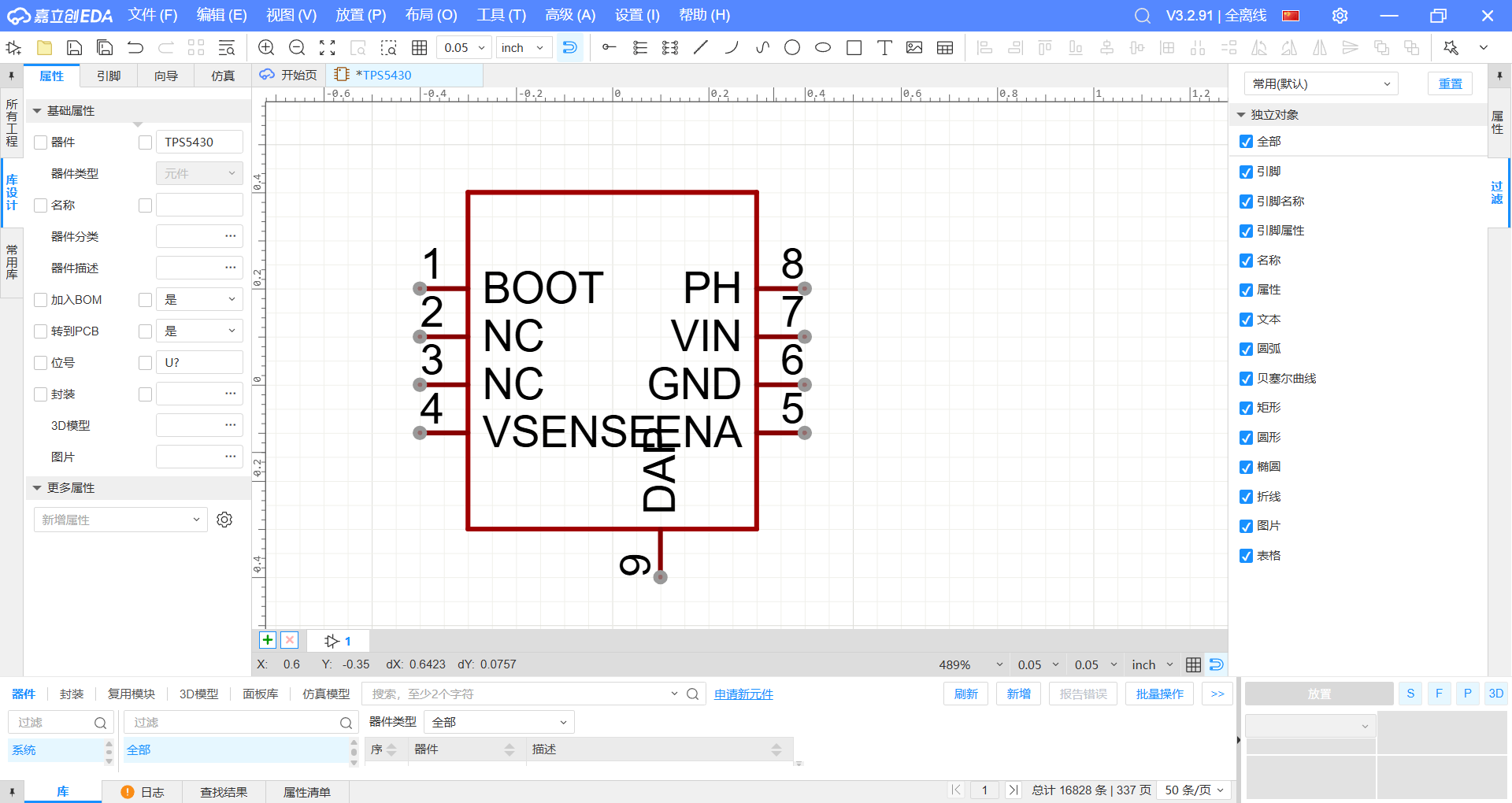

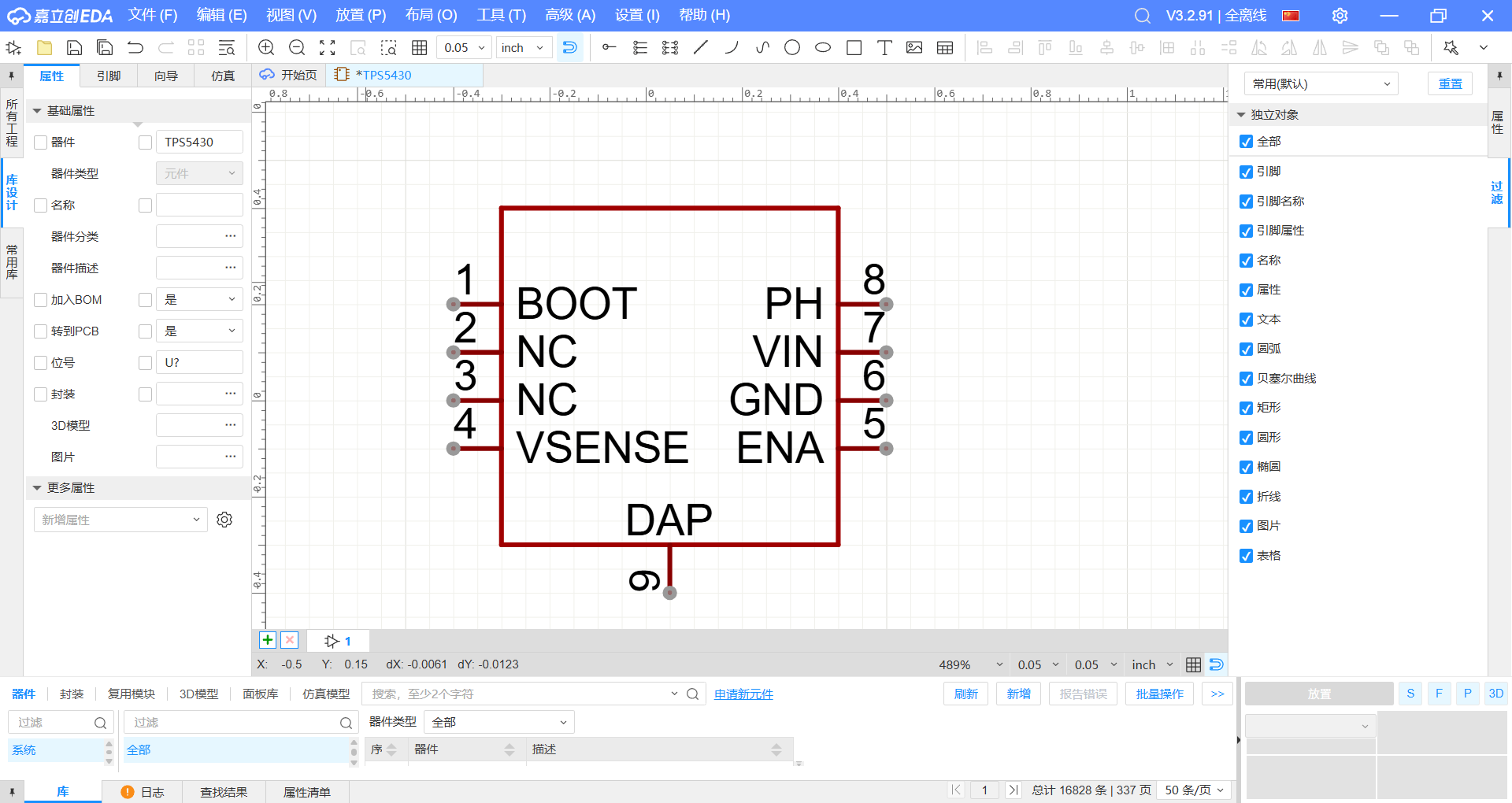

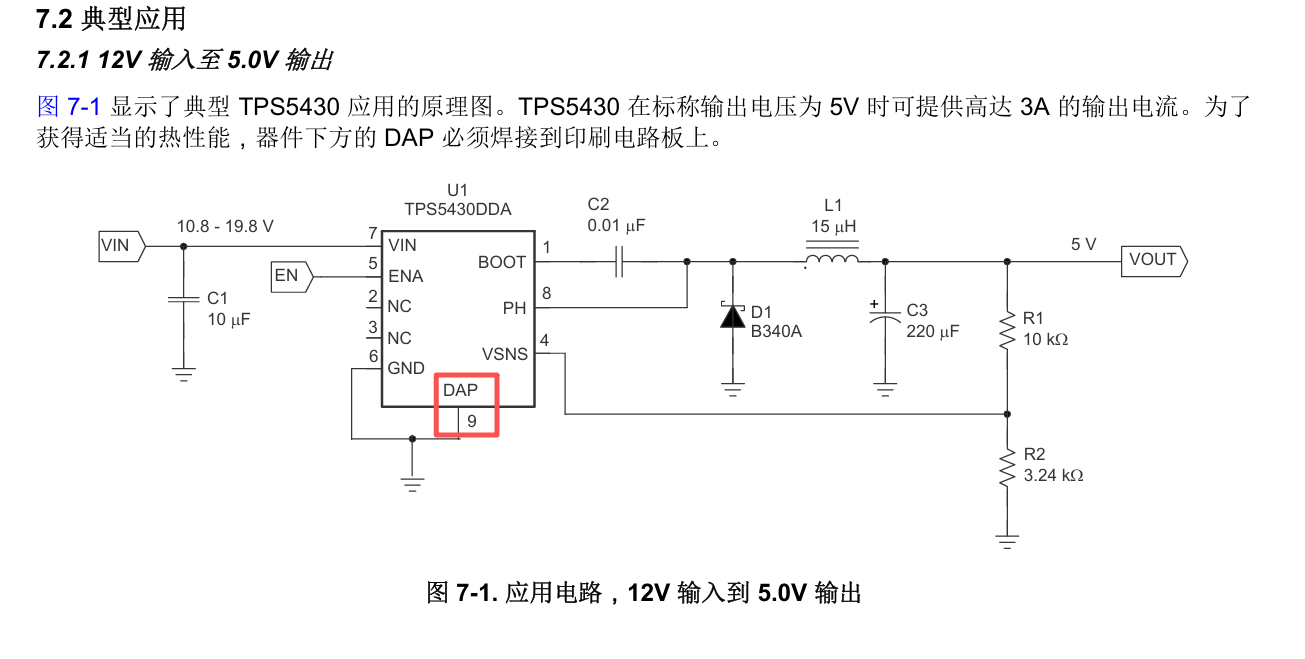

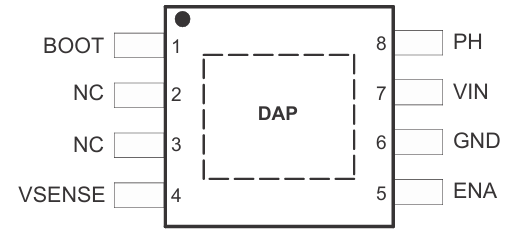

我们查看它的典型示例,我们发现,它还有第九个引脚DAP引脚

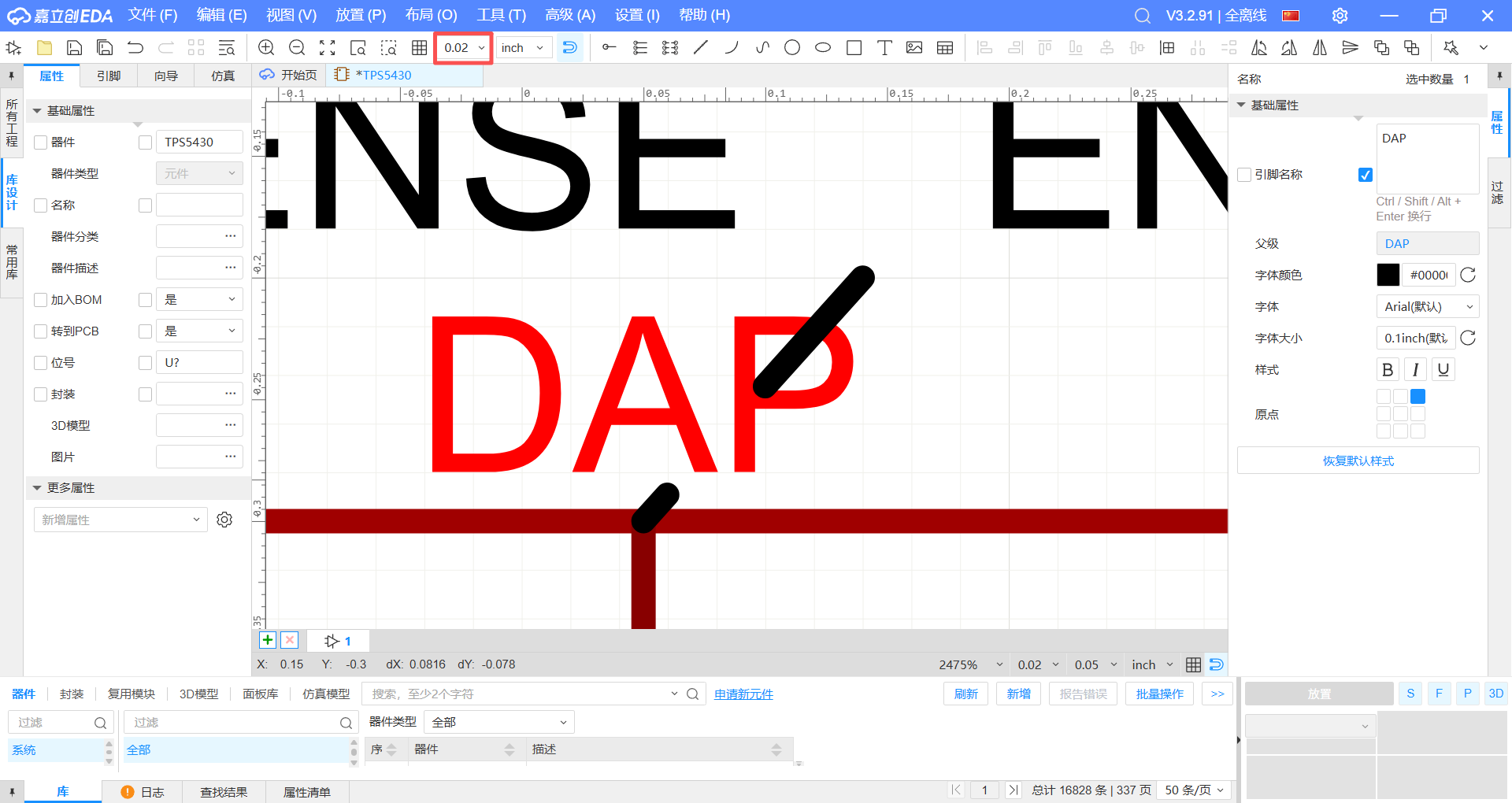

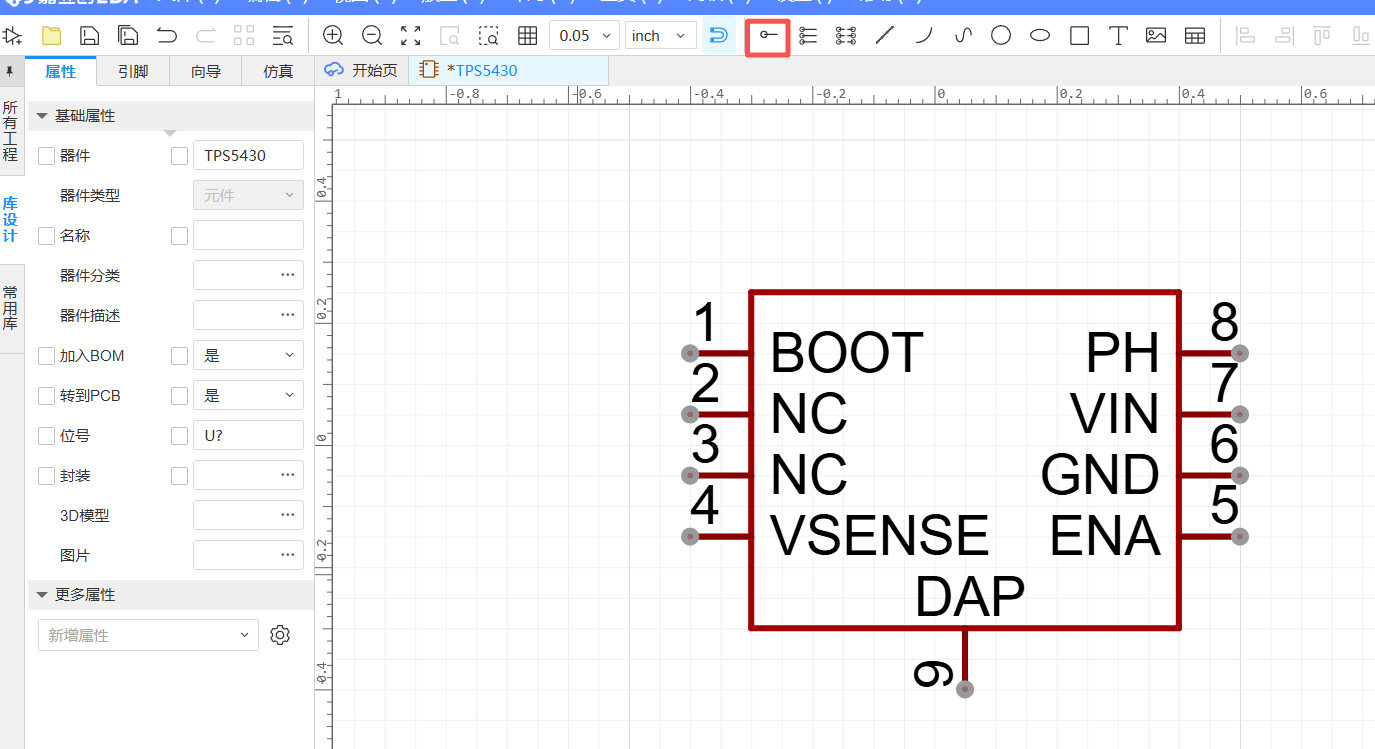

我们再绘制一个DAP引脚即可(按空格可以旋转)。

注意:调引脚用0.05inch,调文字位置可以切换成0.02inch

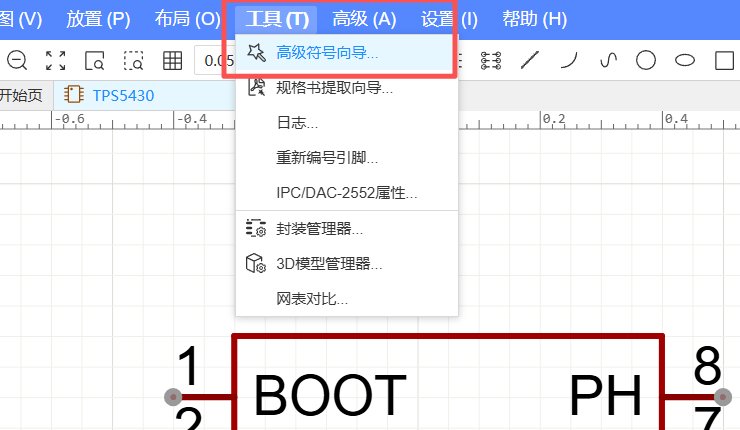

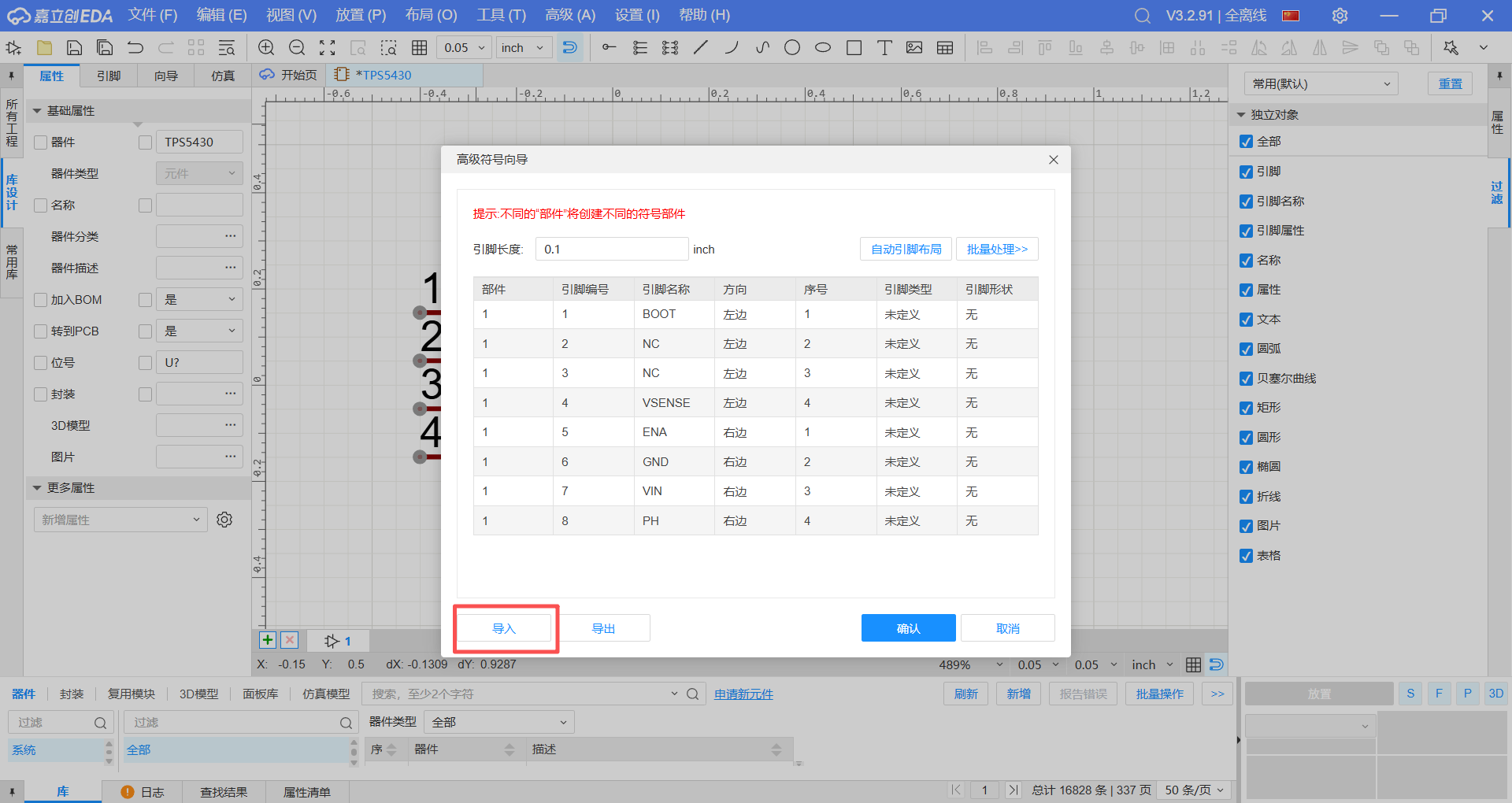

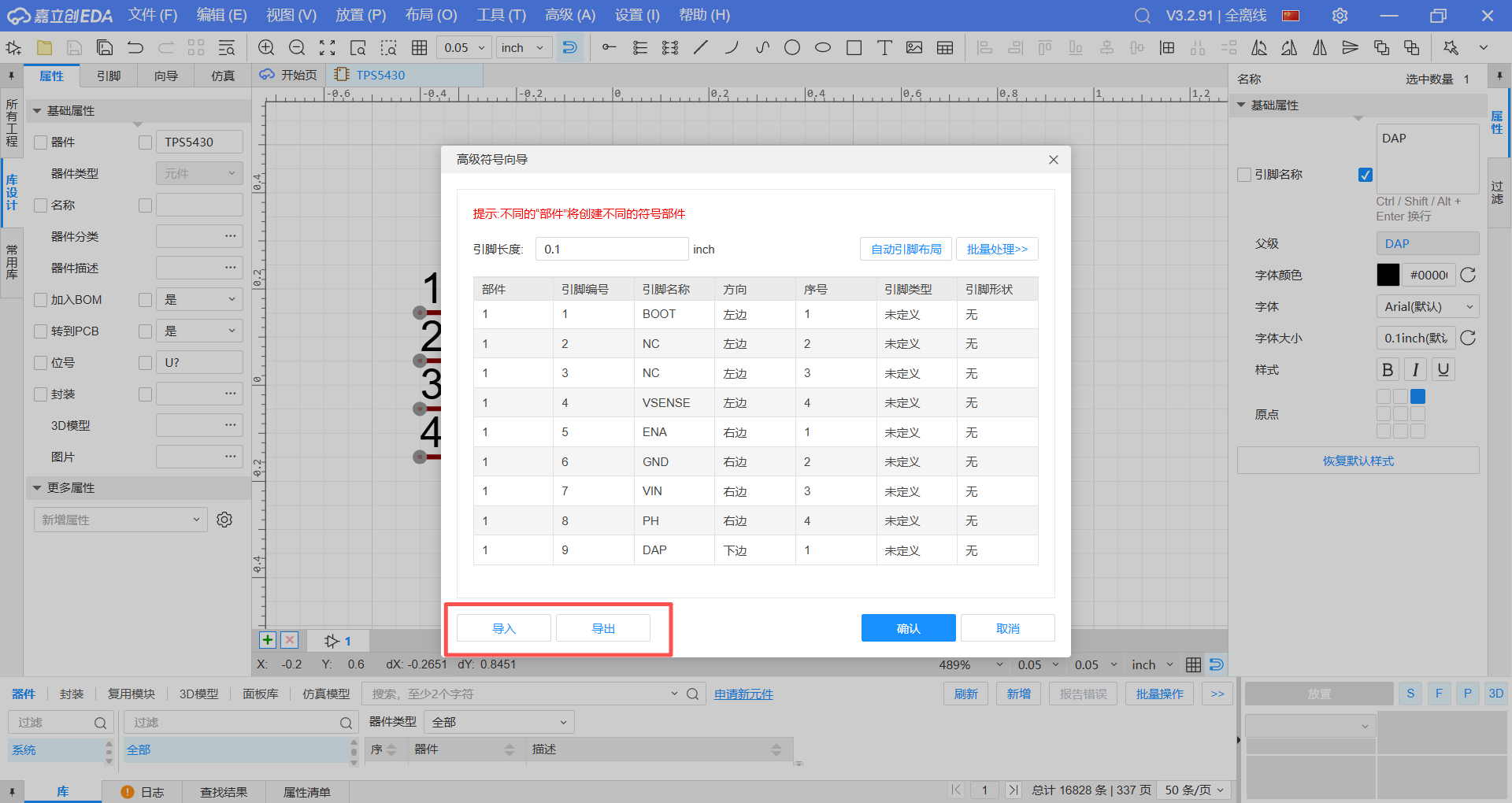

当然编辑引脚还可以用工具里的高级符号向导。

选择导出

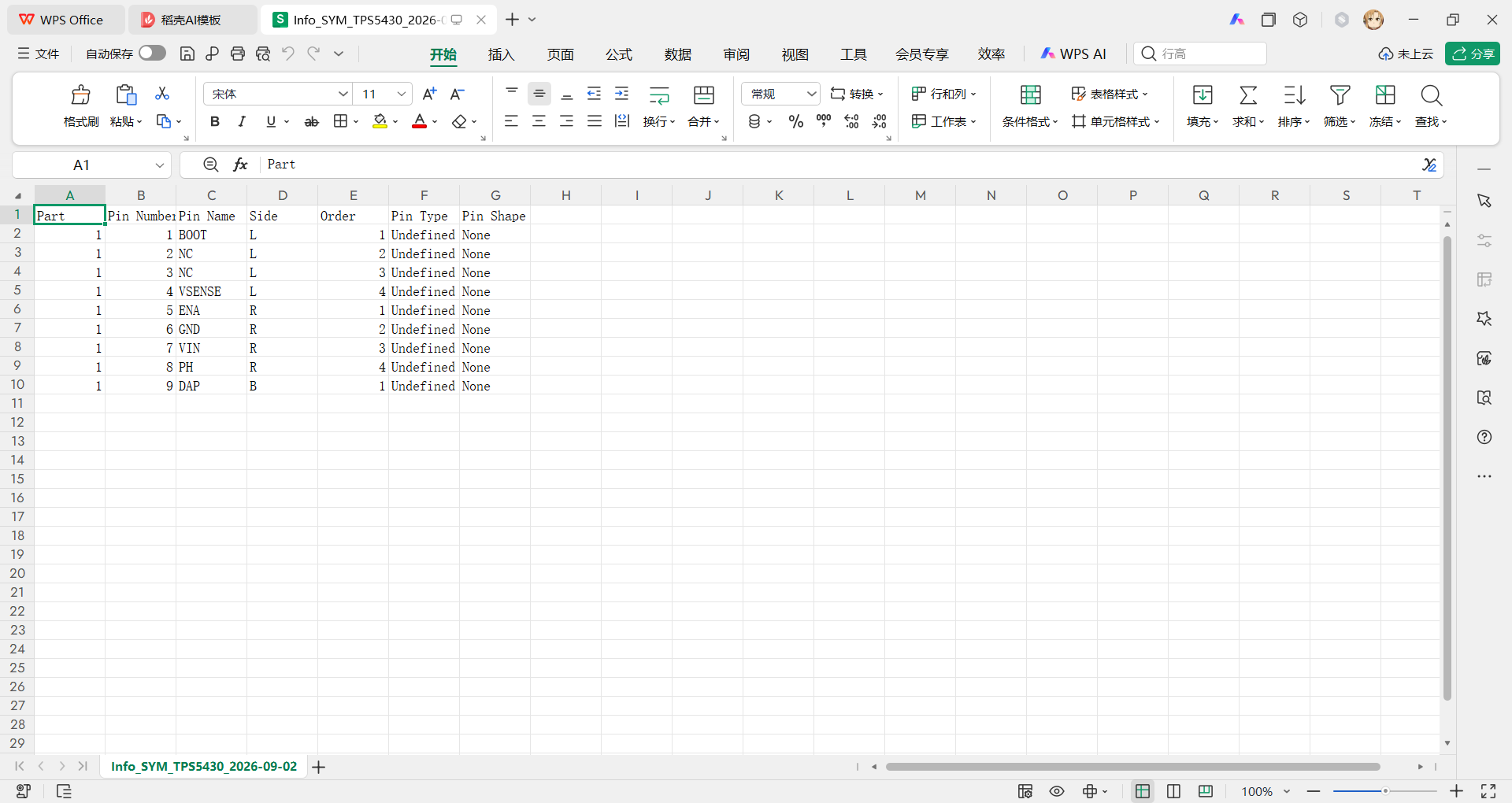

就可以在文件里进行操作了

(这个的作用是面对多引脚芯片进行直接复制粘贴的方式进行操作,而不用在设计界面进行一个一个引脚的添加设置,也可以防止错误的发生)

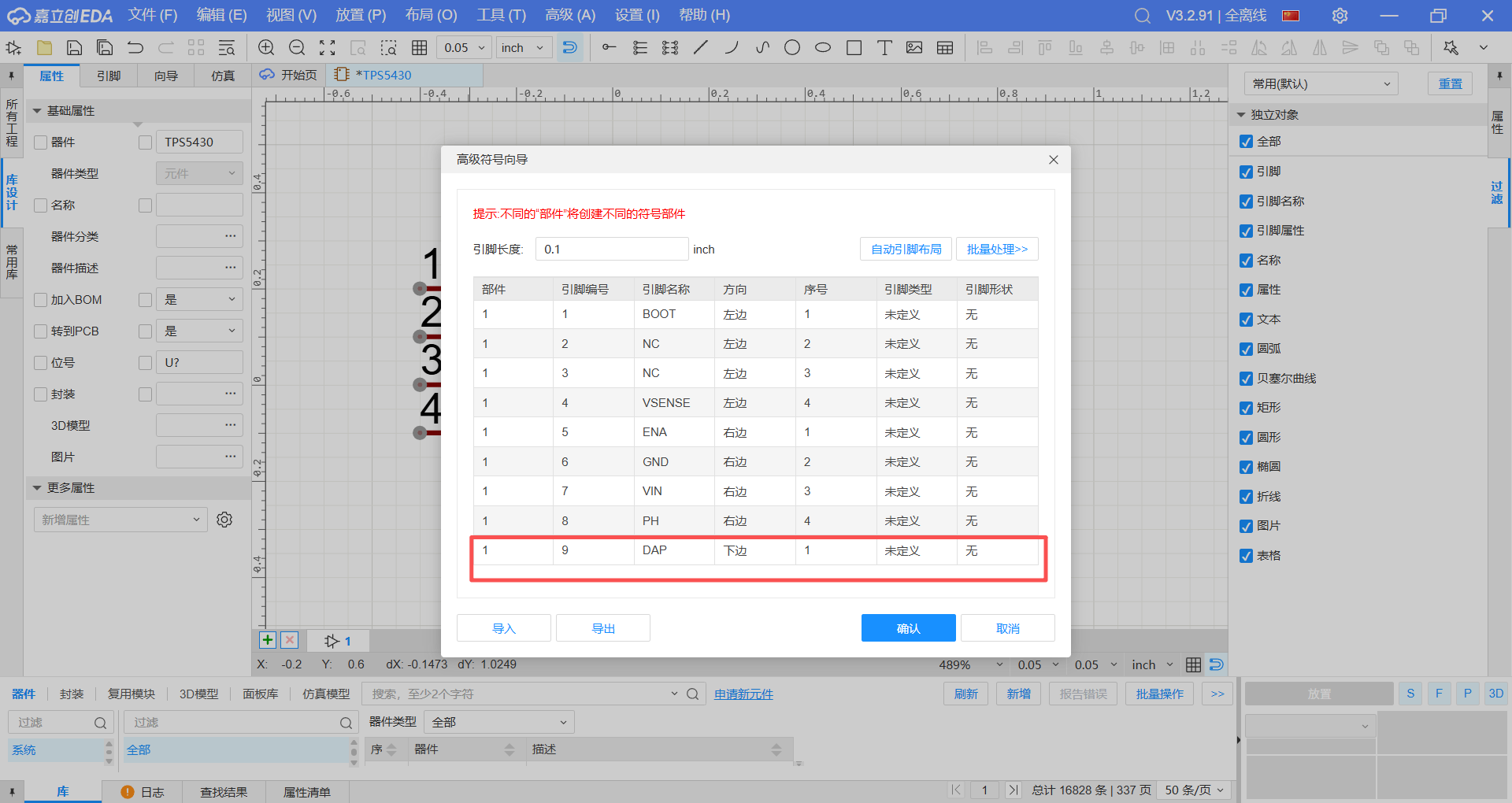

添加完进行导入即可

可以观察到引脚导入成功

再调整一下即可

最终样式


2.2.2 非常规符号器件

(以16pin的type-c为例)

这种没办法直接生成的作为非常规器件

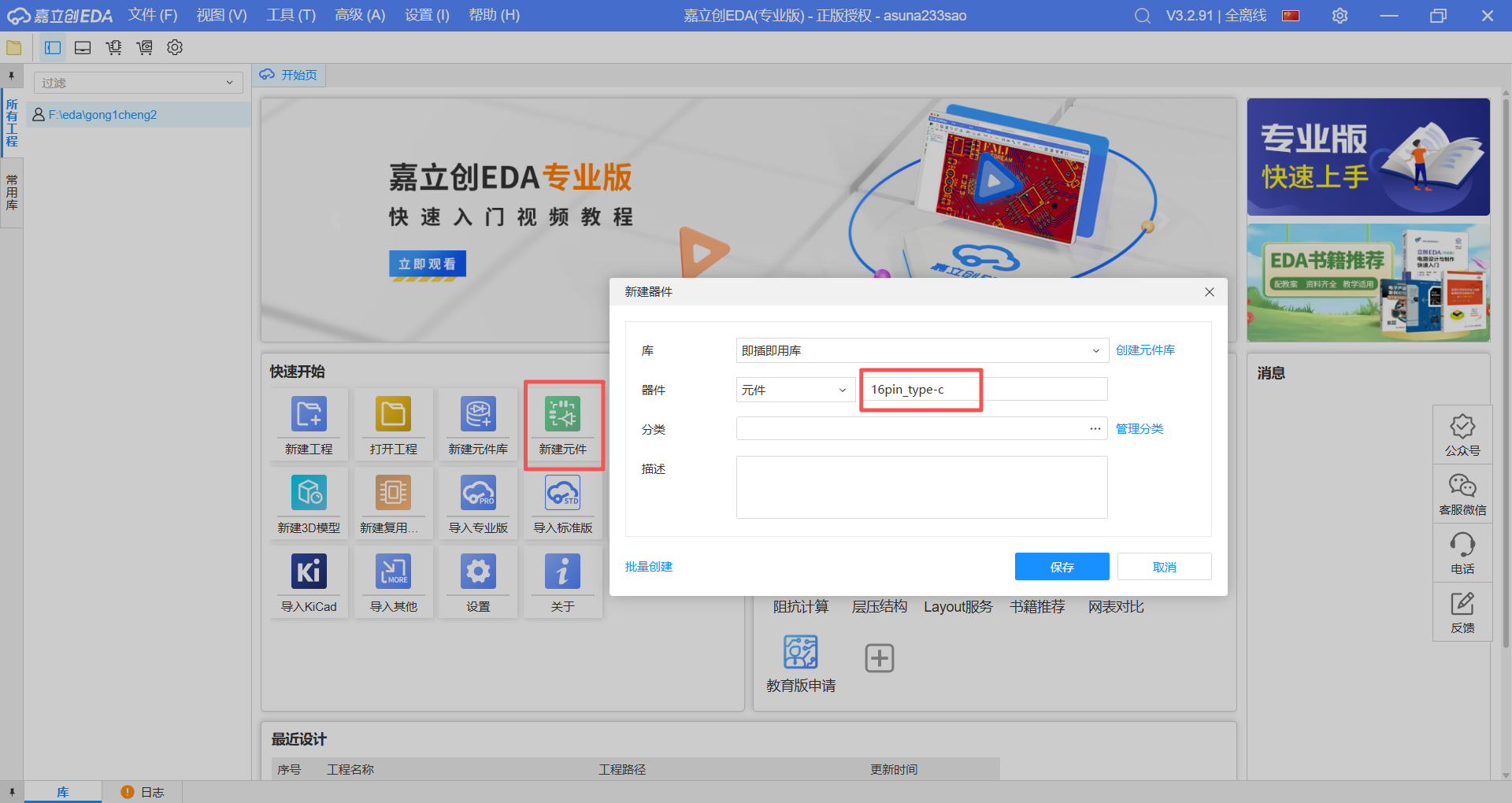

新建元件

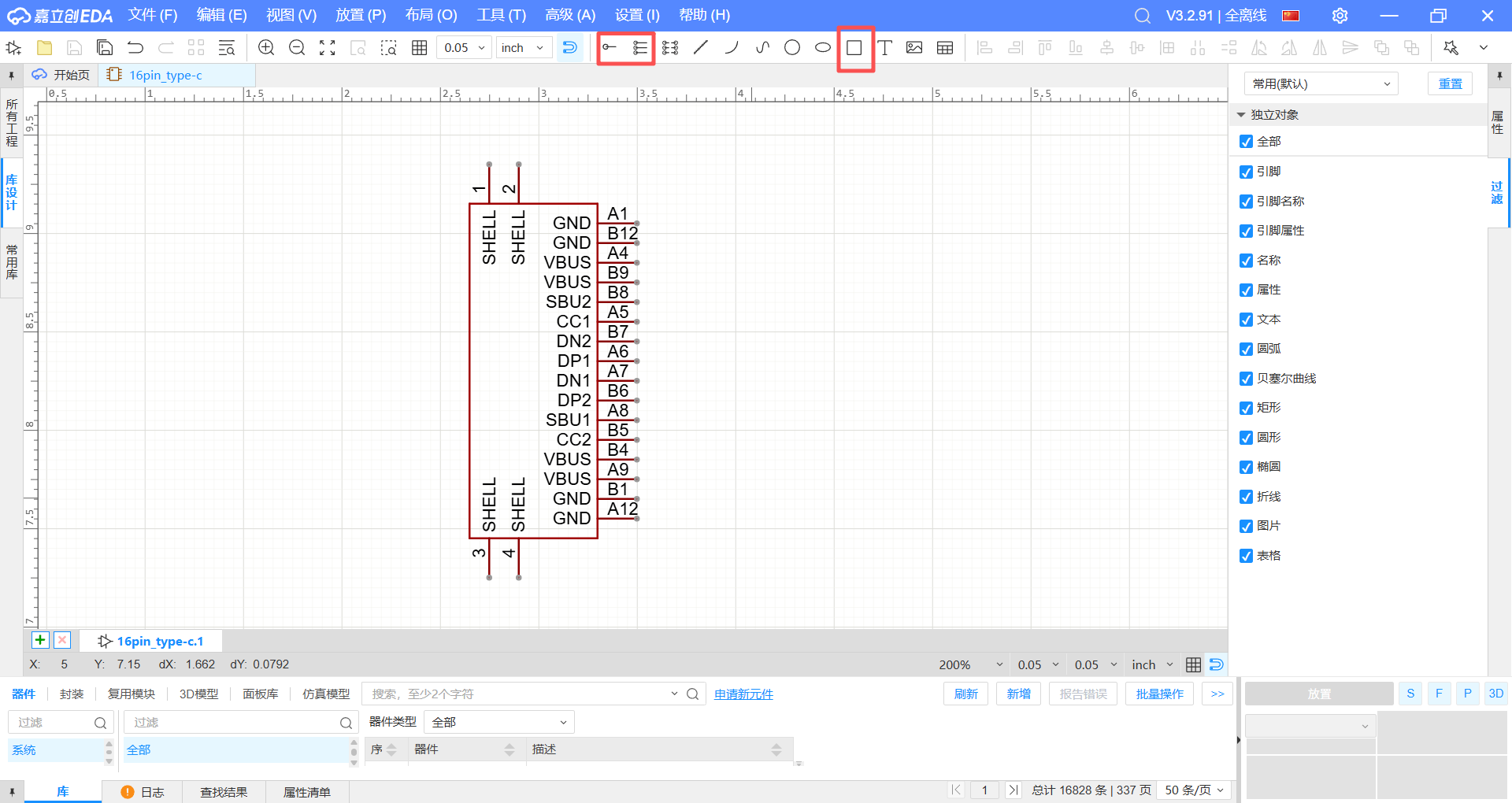

利用引脚和条形多引脚以及矩形进行绘制

引脚编号不能重复,必须唯一

引脚名称可以重复

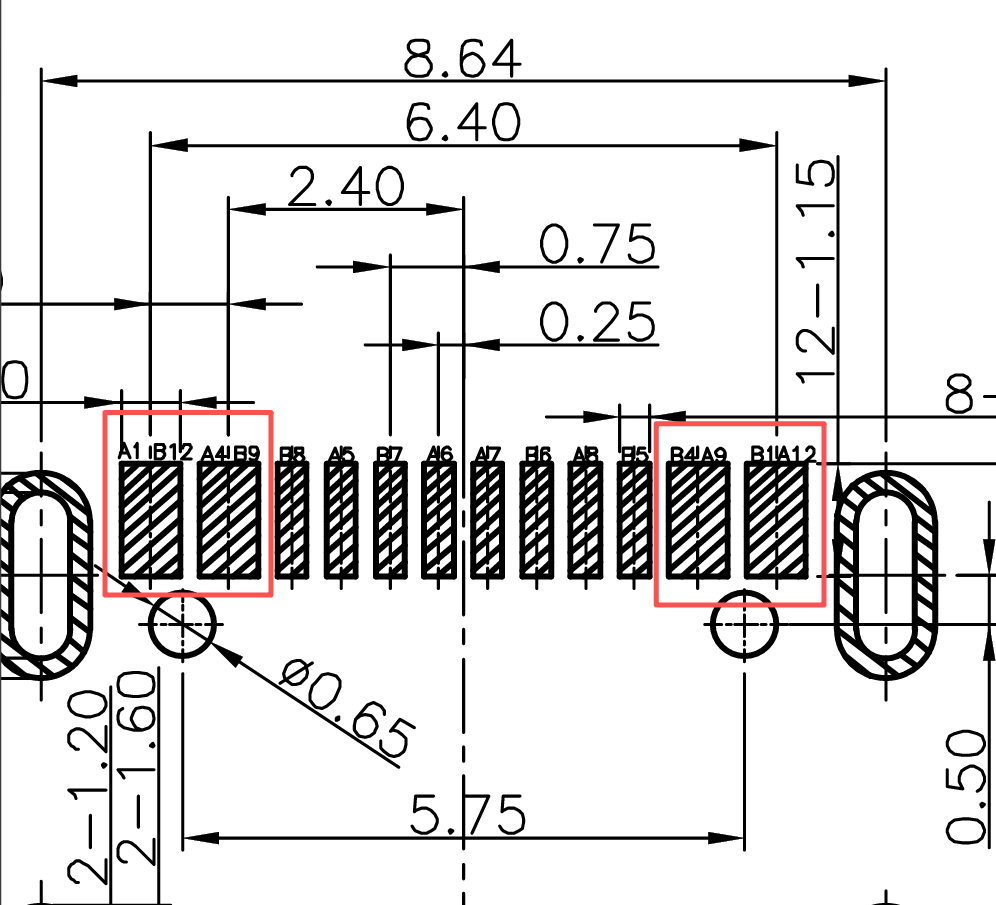

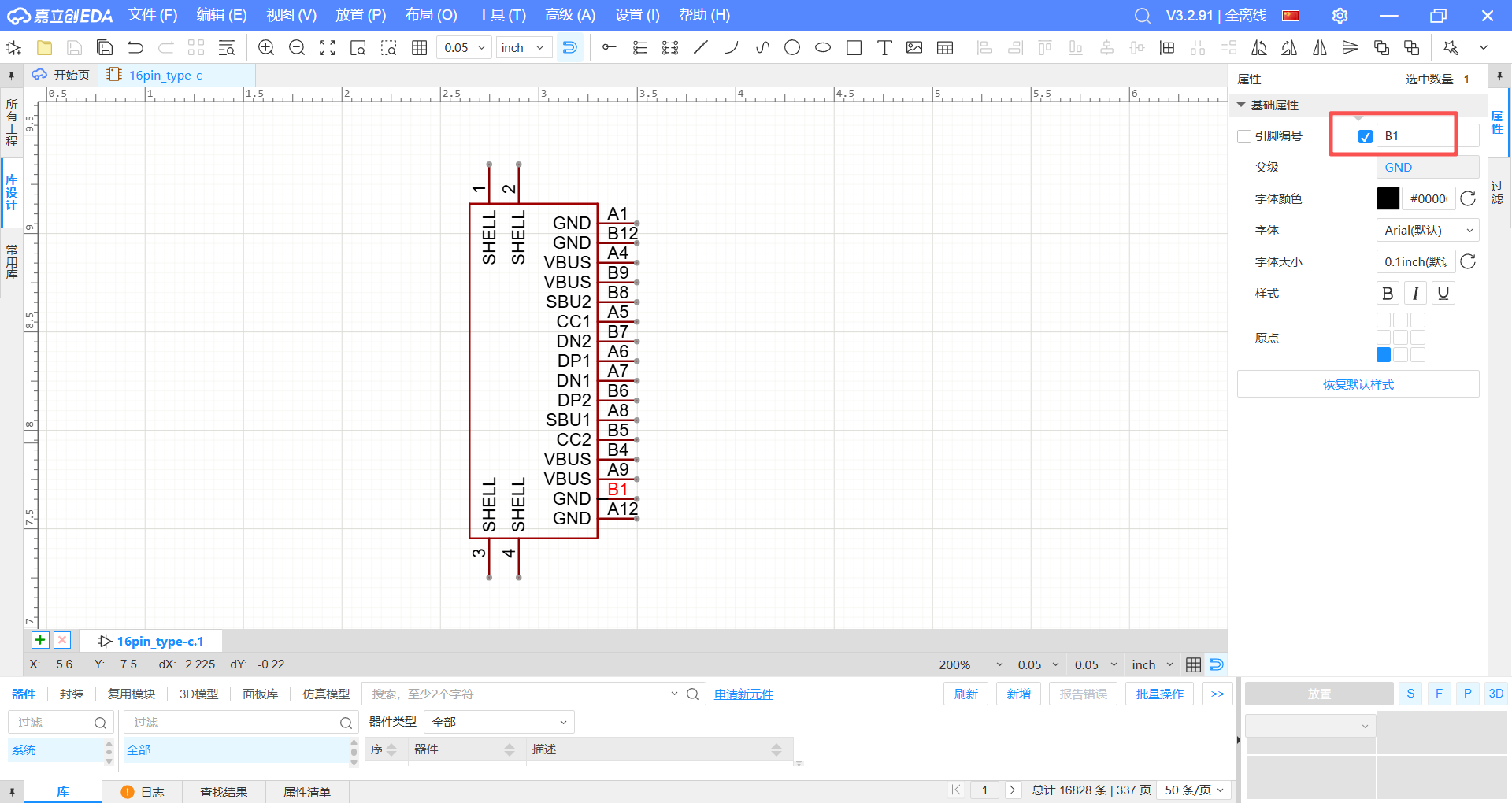

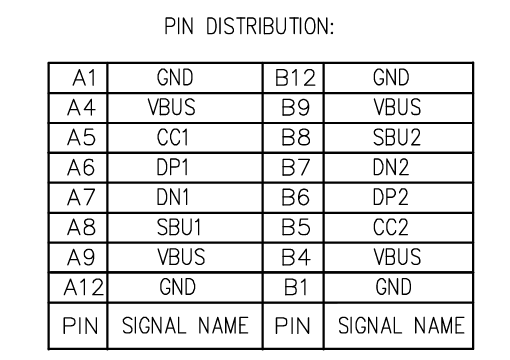

我们观察,可以发现A1和B12都是GND,这种情况总共有四组,那我们就可以简化原理图,并且进行合并。

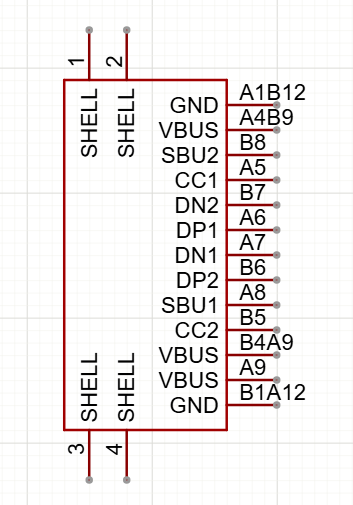

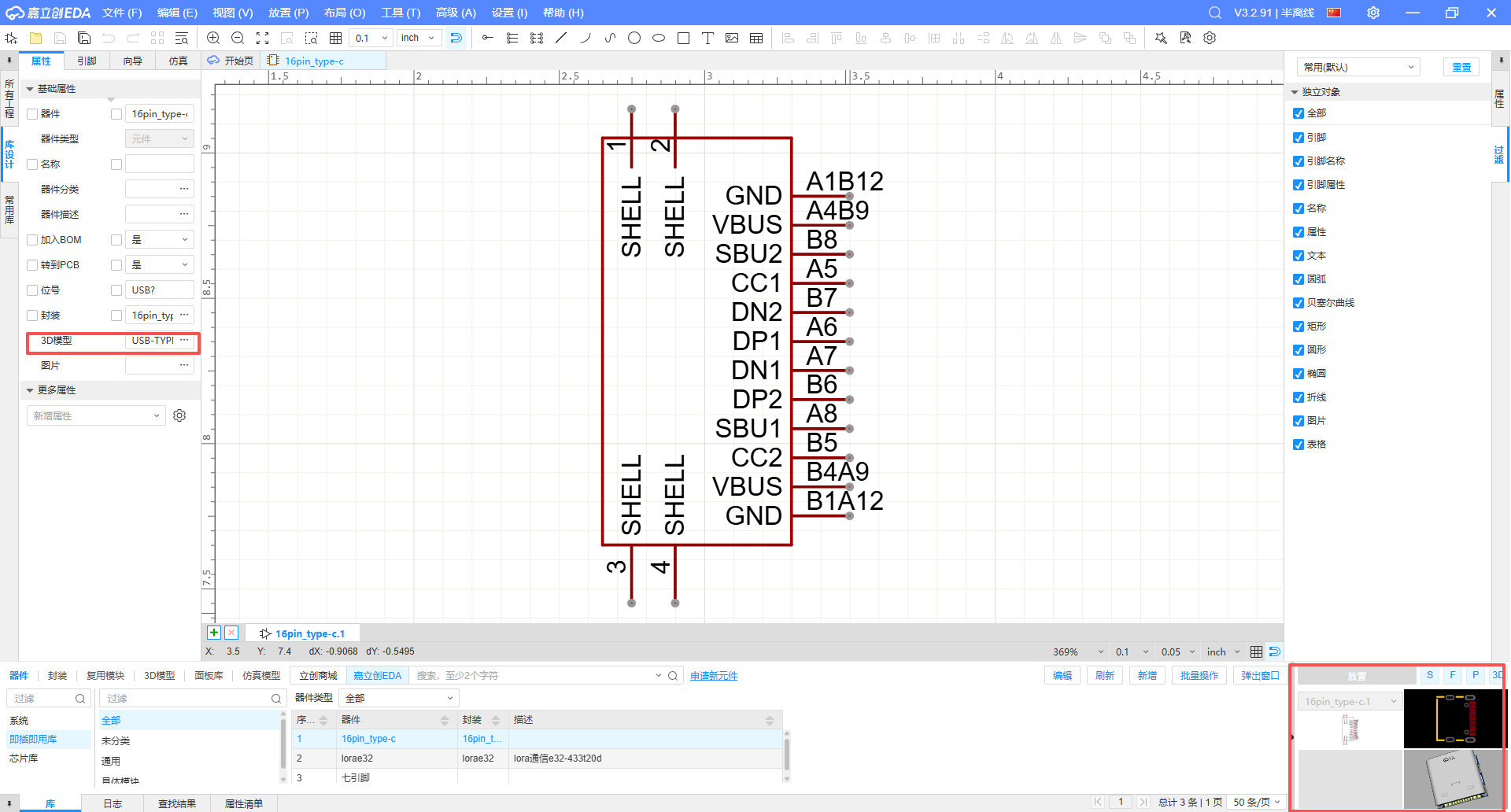

最终样式

.---

2.3 多Part器件符号绘制

(以LM358芯片为例)

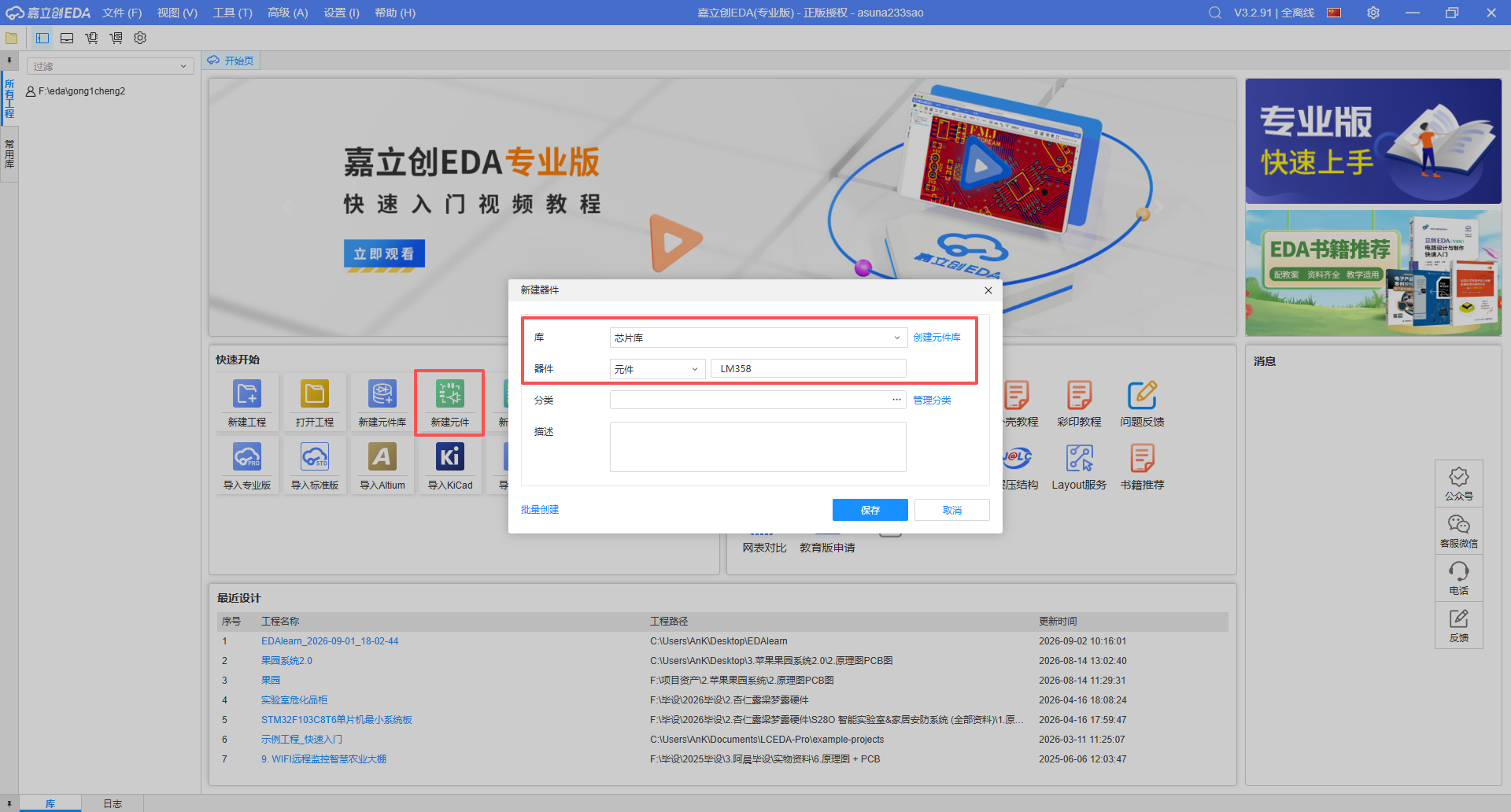

新建元件LM358

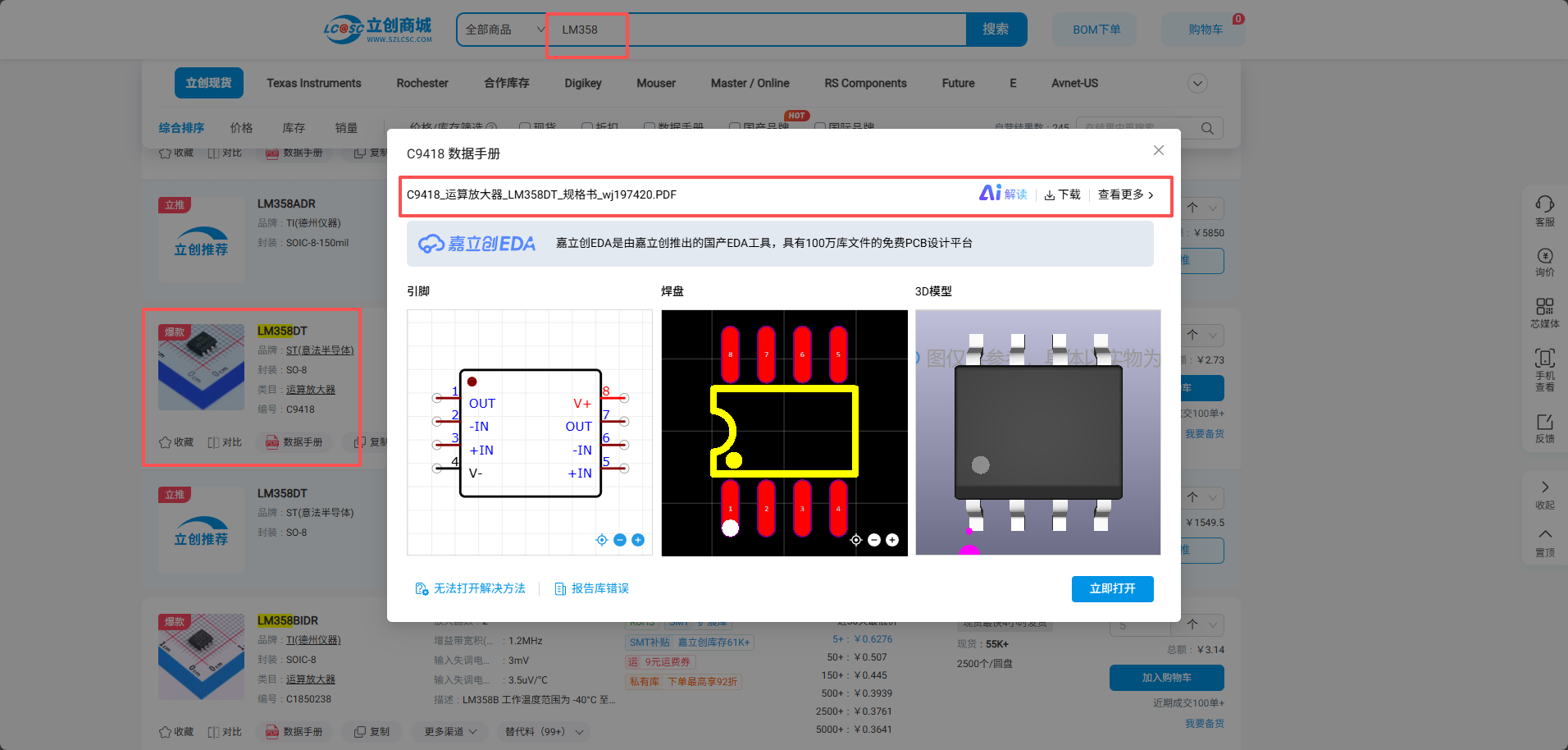

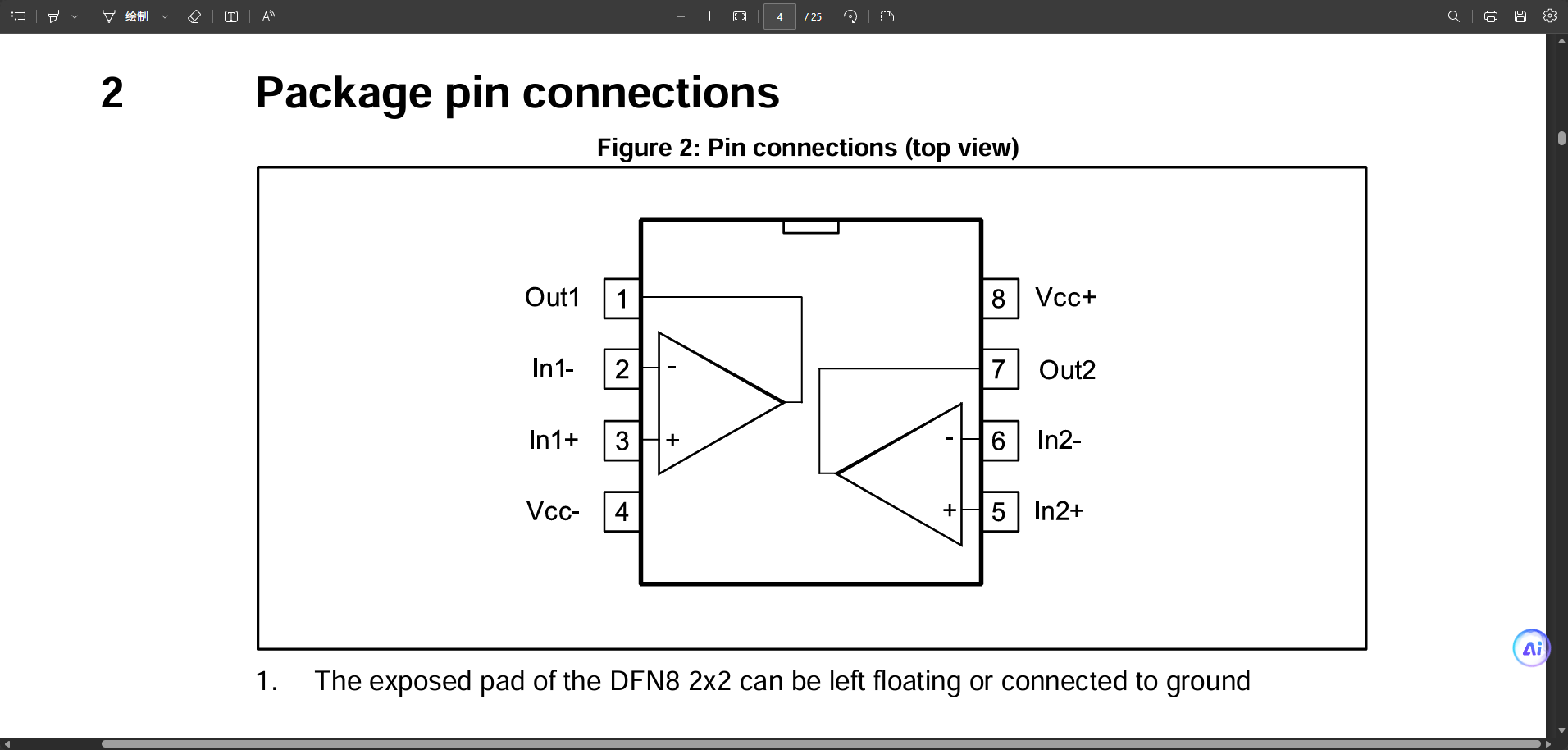

找的LM358芯片的数据手册

该芯片是一个双路运放器件,共用一个电源引脚,

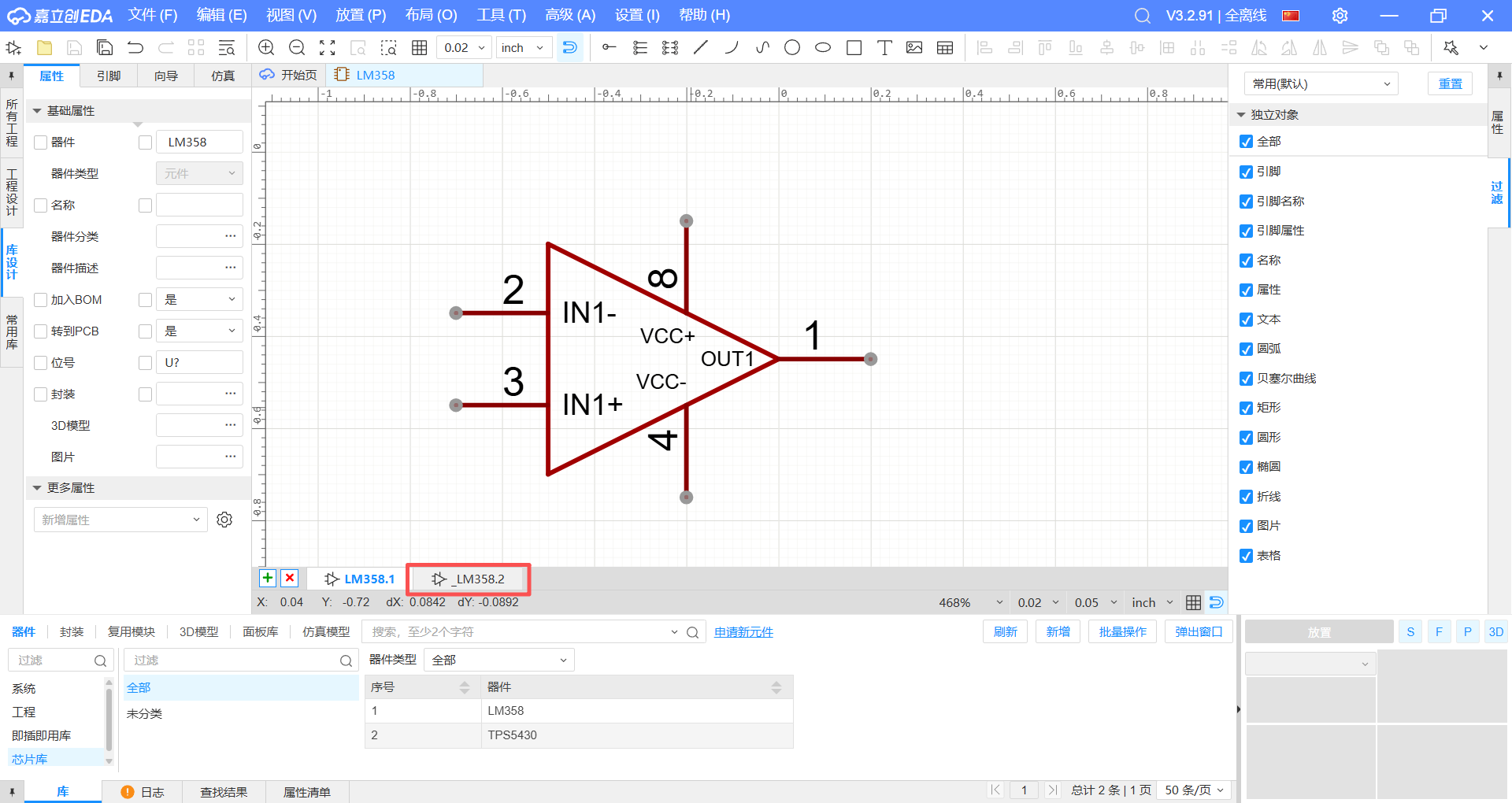

每个运放都可以独立工作,这类器件在绘制的时候都可以拆分为多part器件。

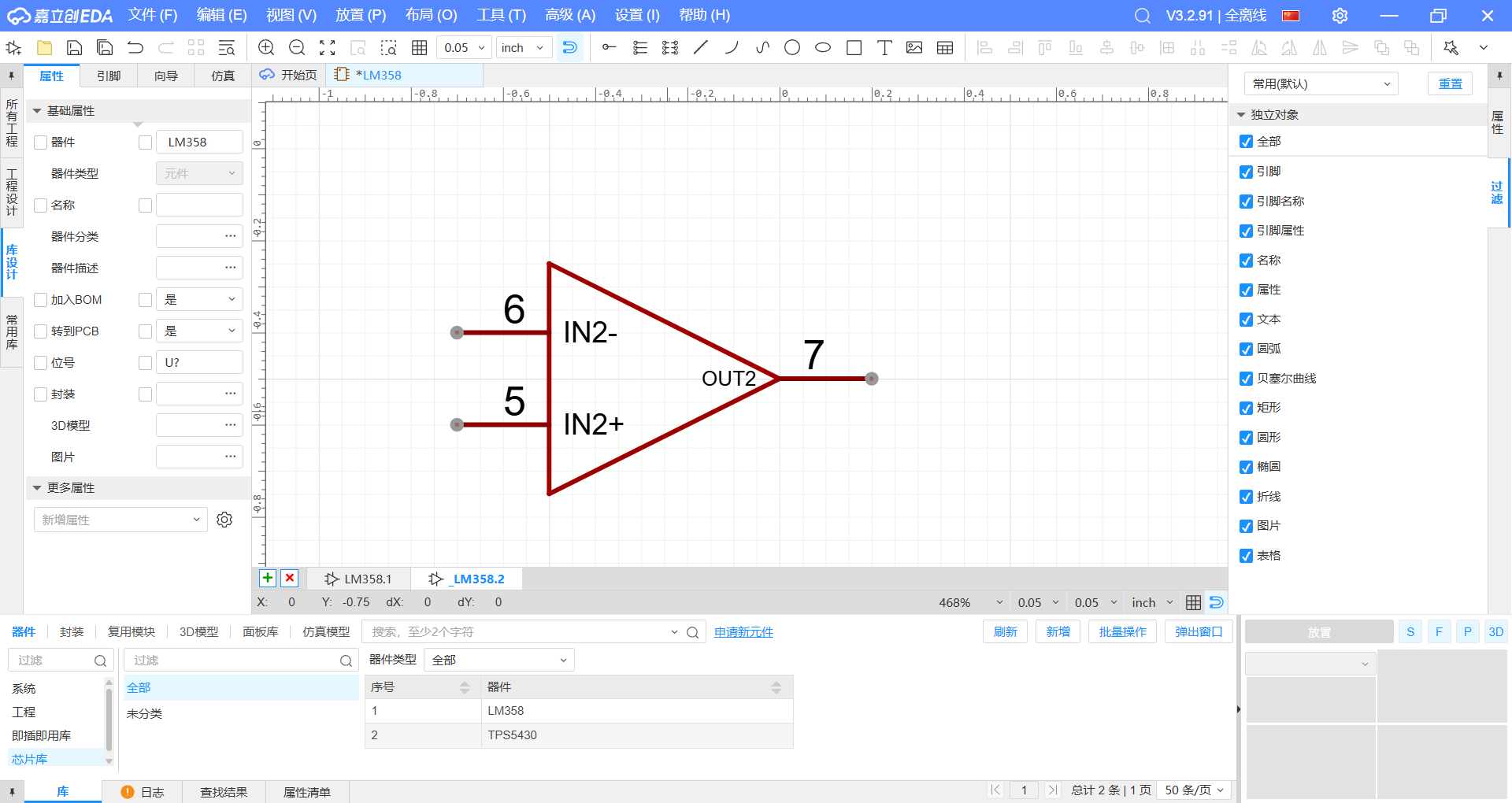

最终样式

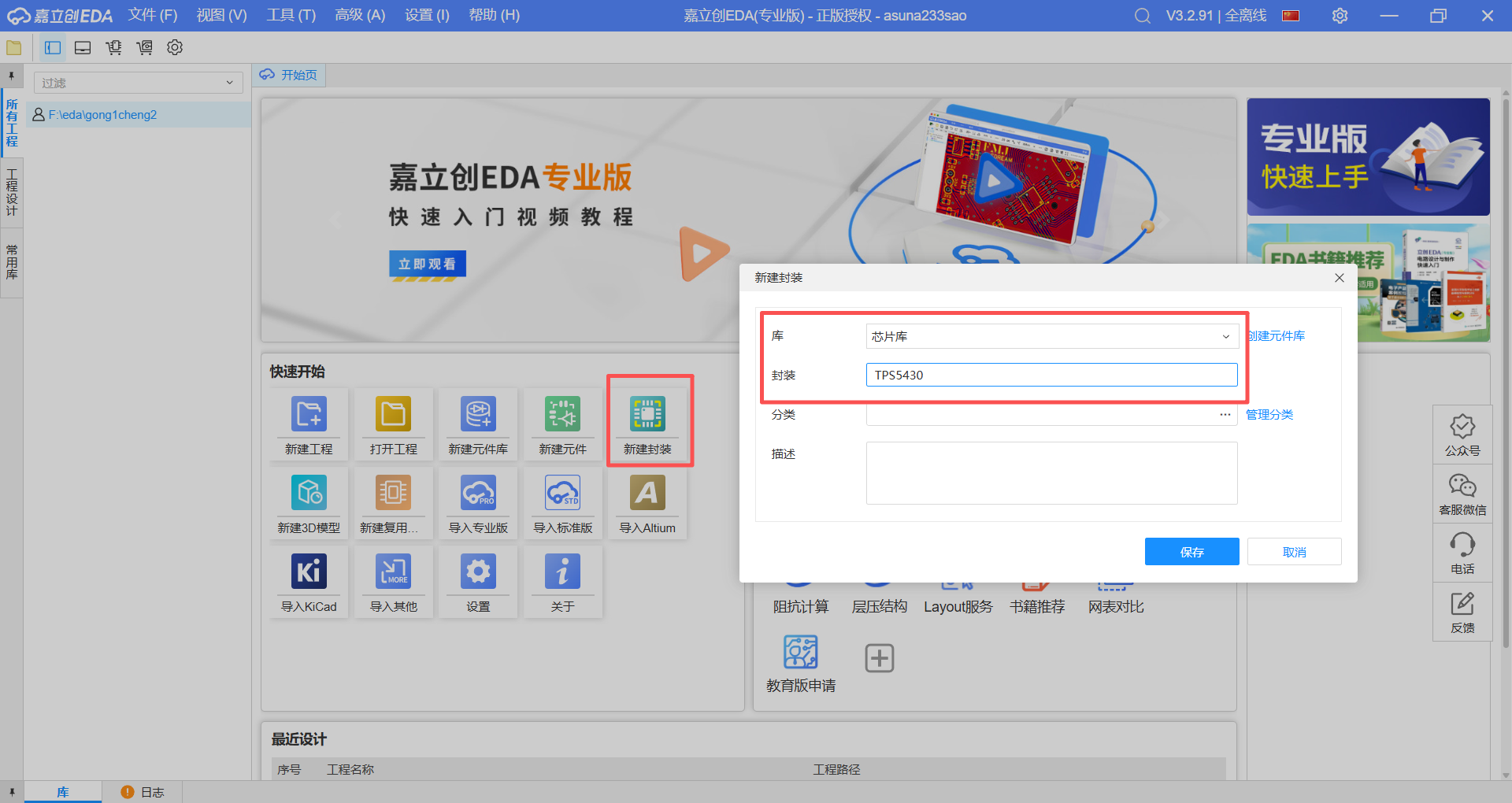

2.4 常规封装器件

(以TPS5430芯片为例)

对于常规器件来说

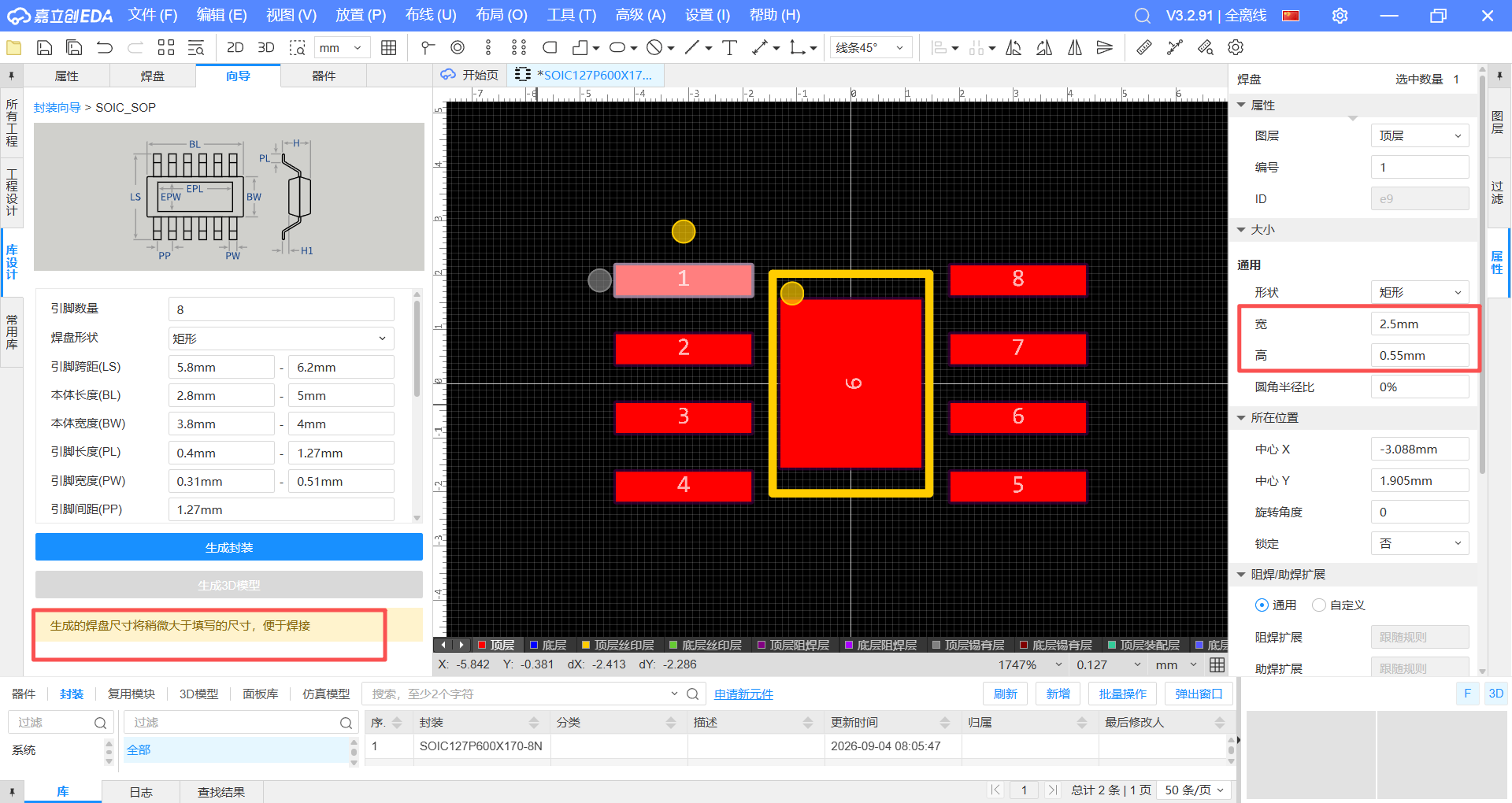

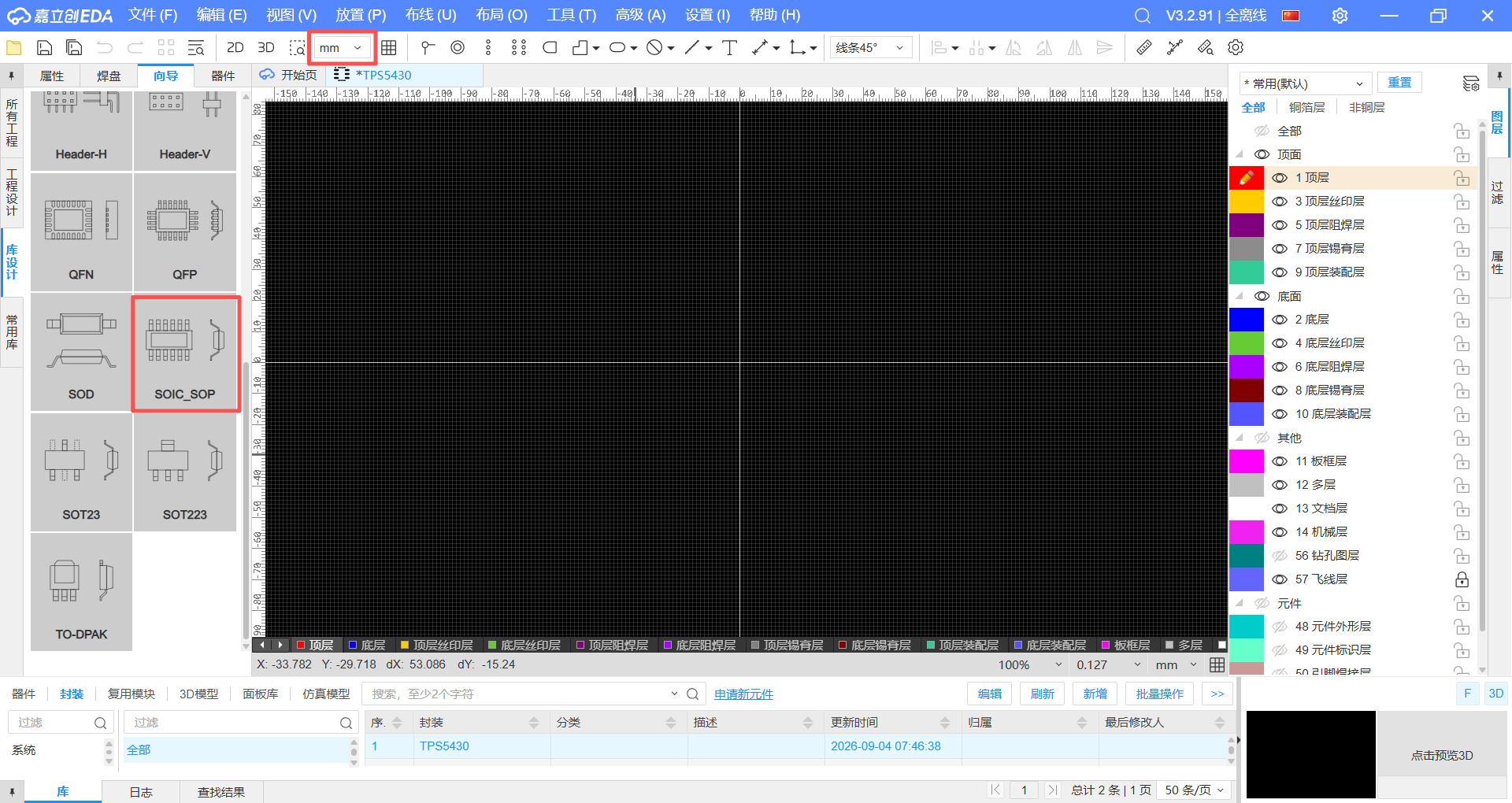

选择向导,以及对应的型号,切换成对应的单位

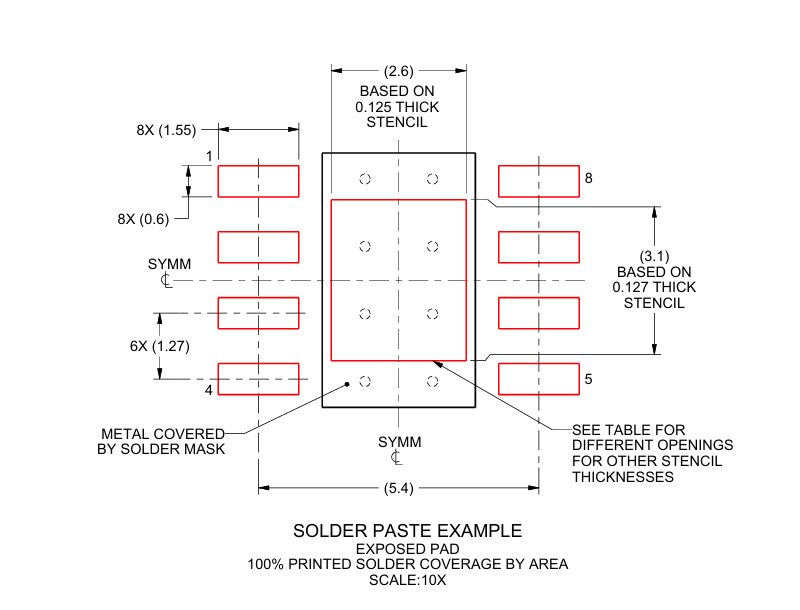

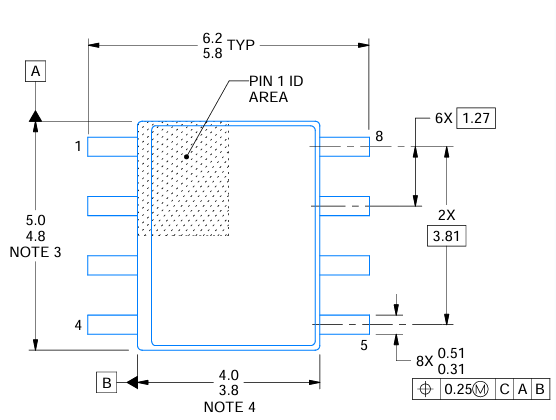

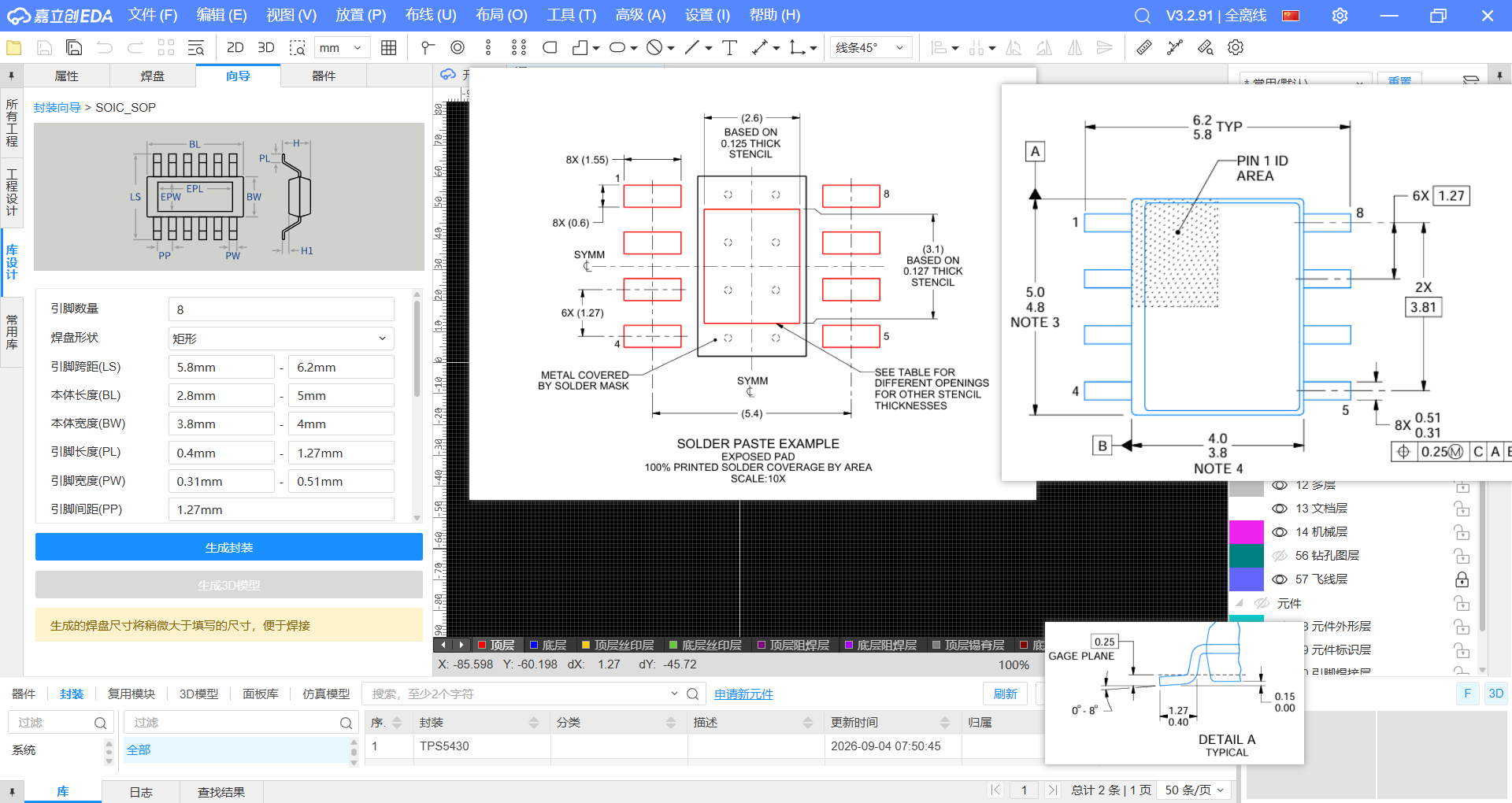

可以在数据手册里找到对应的芯片尺寸图。

修改一下对应参数(此芯片具有热焊盘)

点击生成封装,并进行微调。

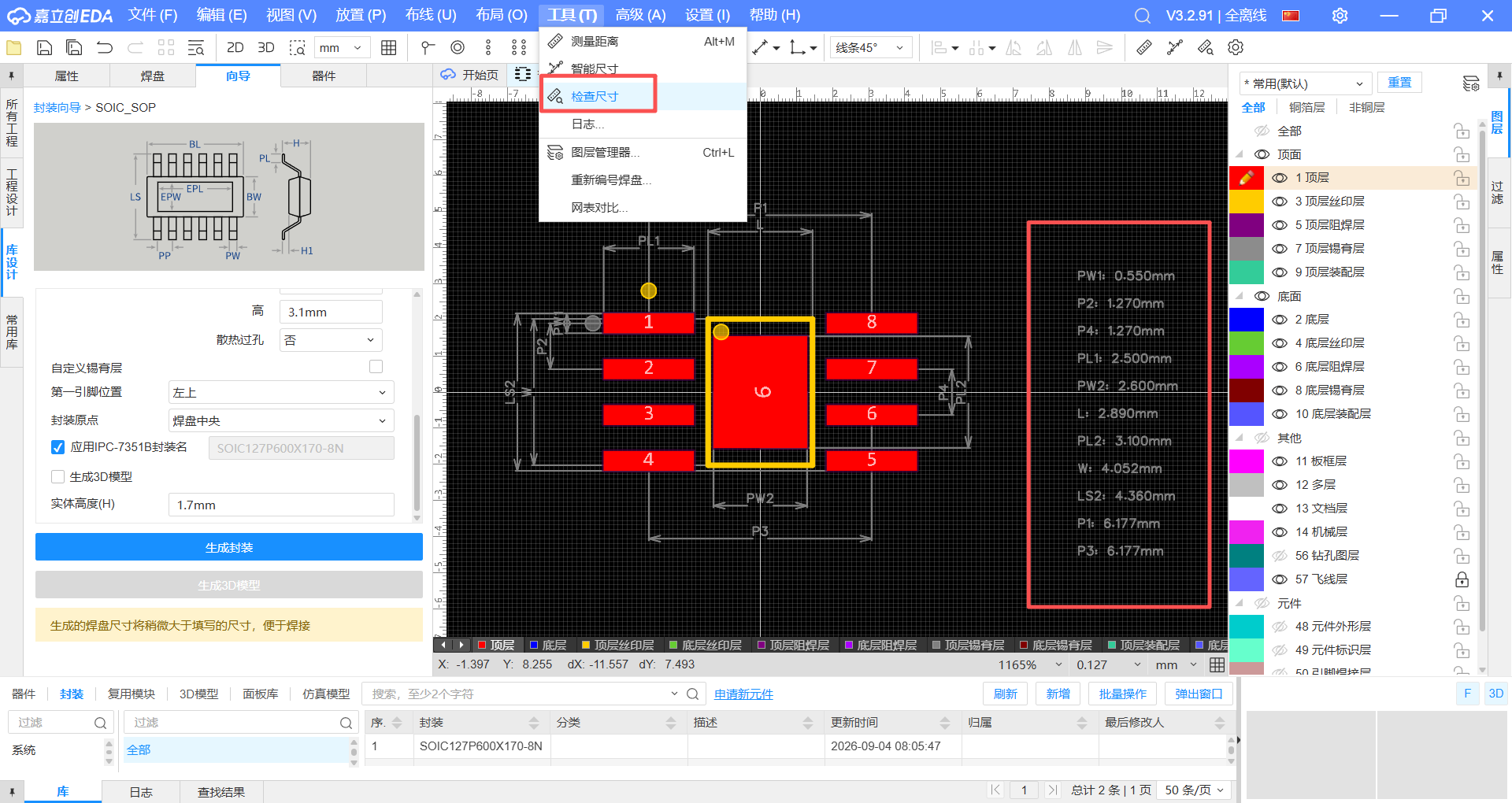

点击工具,点击检查尺寸

对应数据手册检查是否正确

检查正确,即可保存。

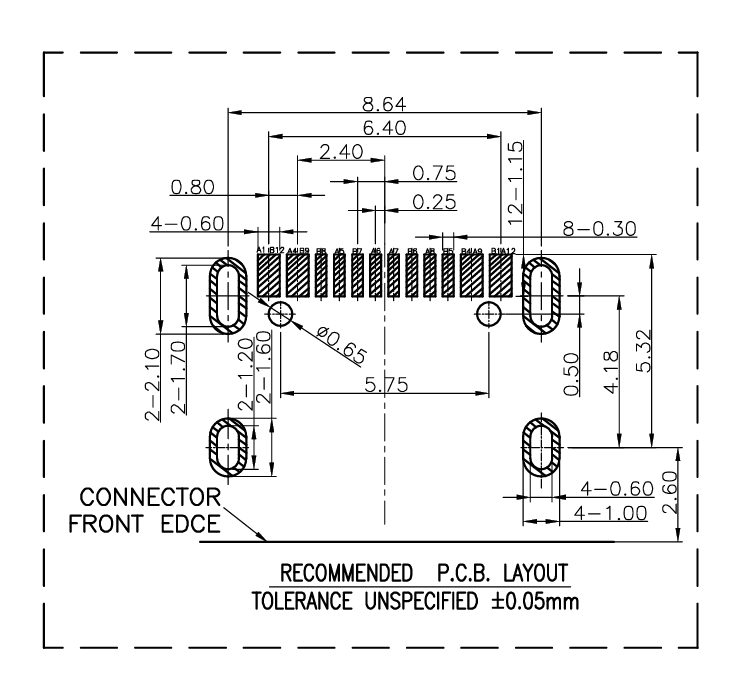

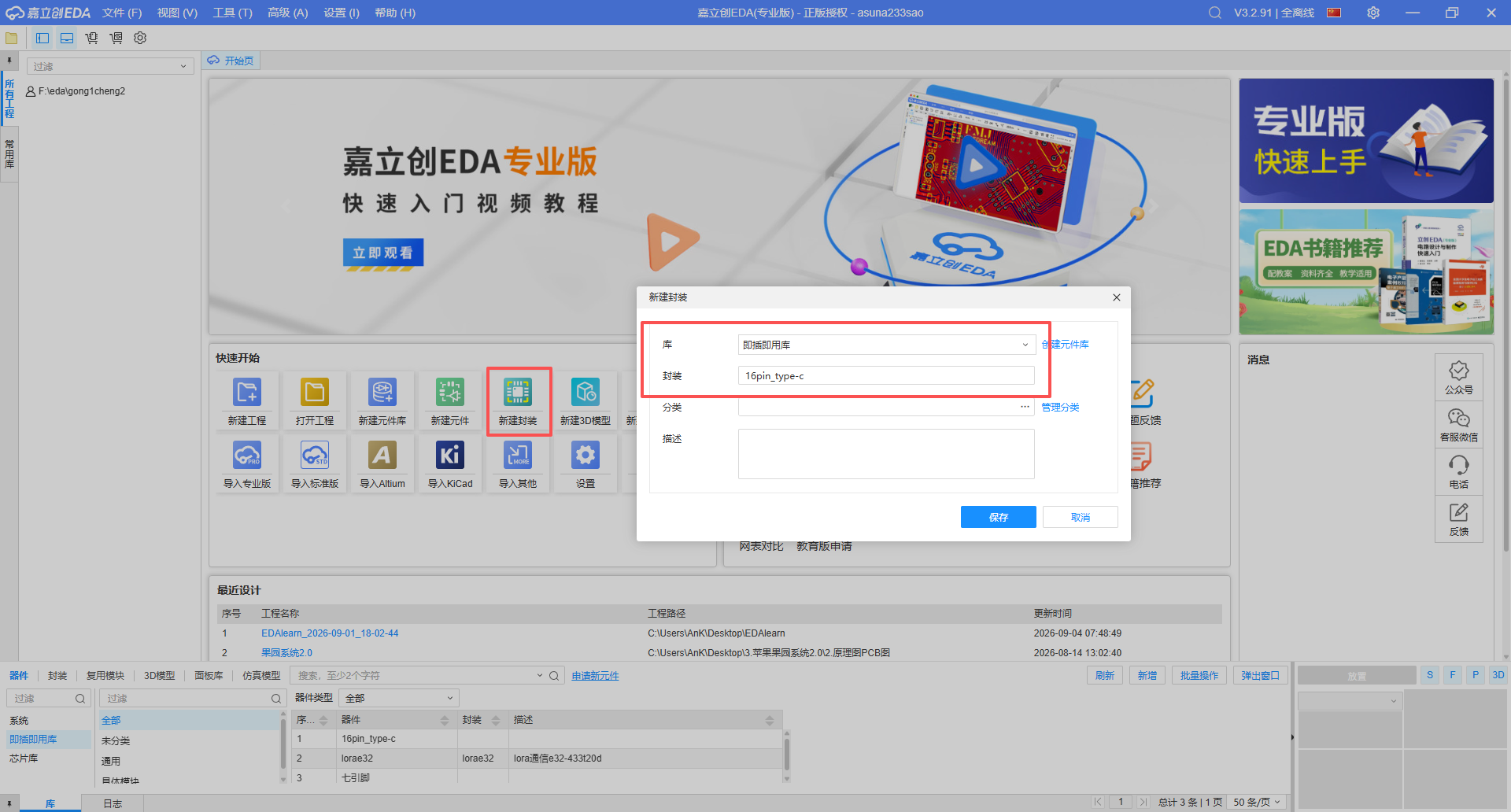

2.5 非常规封装器件

(以16pin的type-c为例)

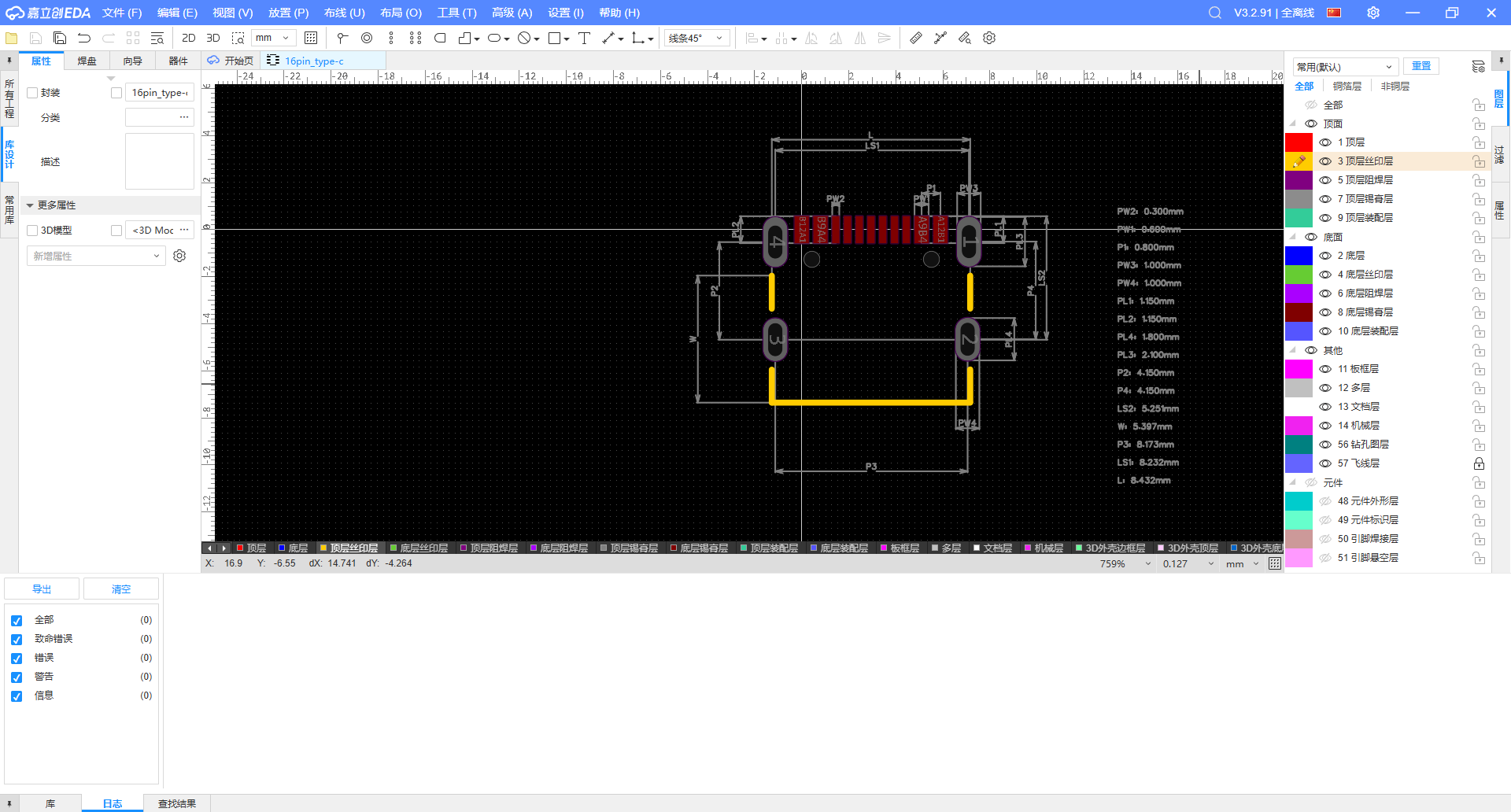

绘制焊盘焊点等

最终样式


2.6 器件绑定与修改

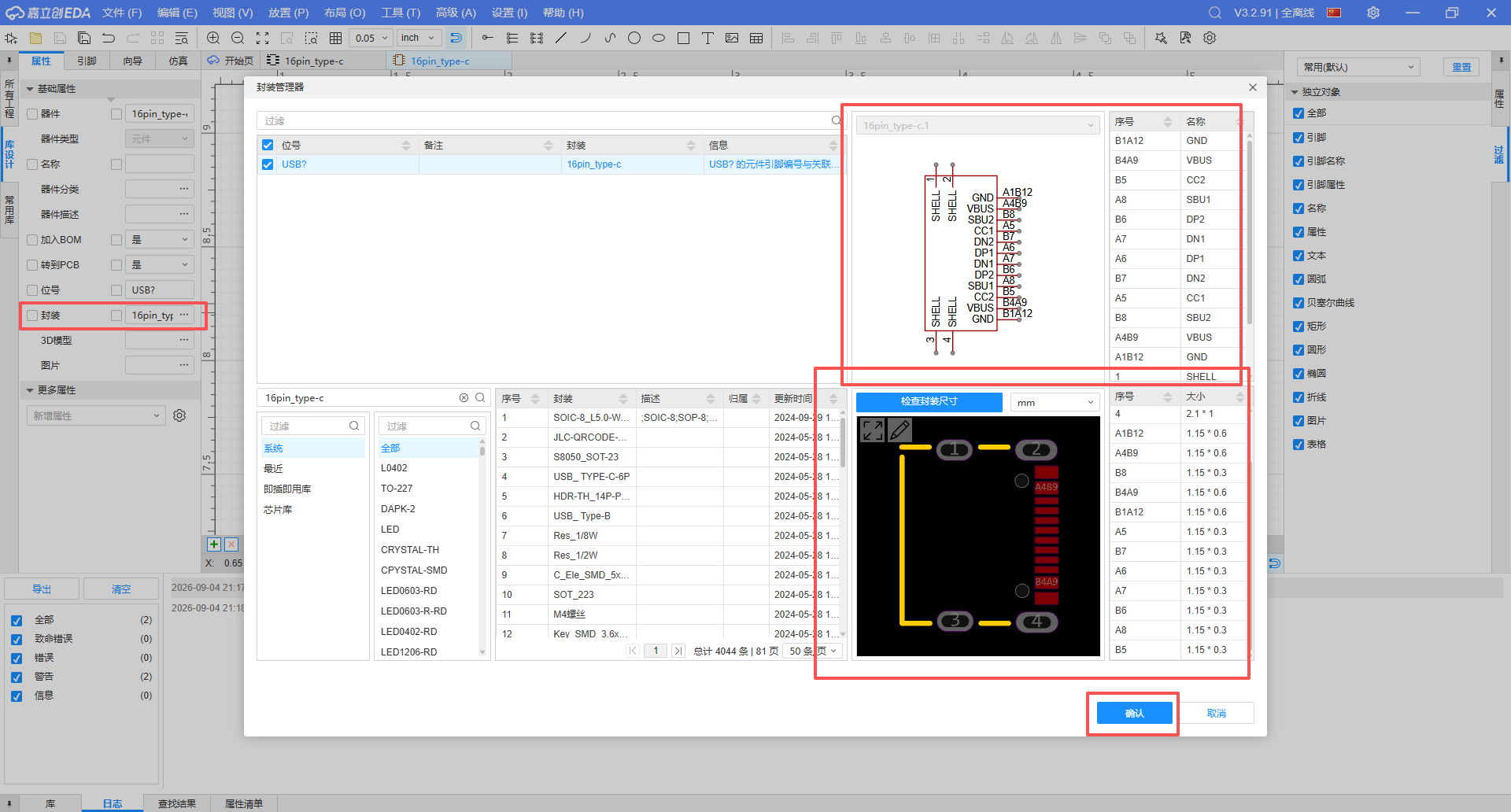

选择对应的器件和封装

并根据数据手册一一对比保证正确,处理完,点击保存即可。

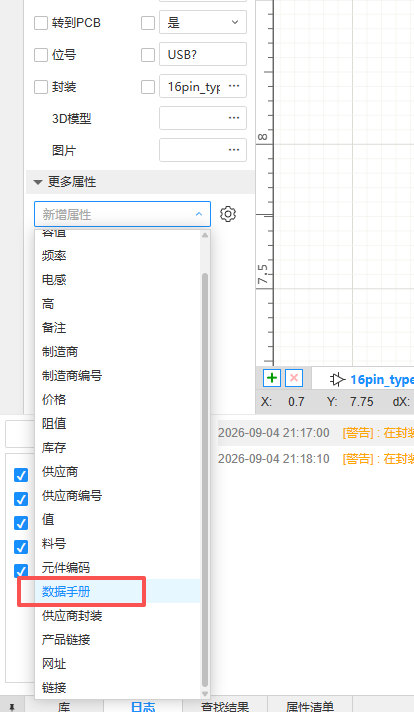

也可以添加更多属性,比如数据手册

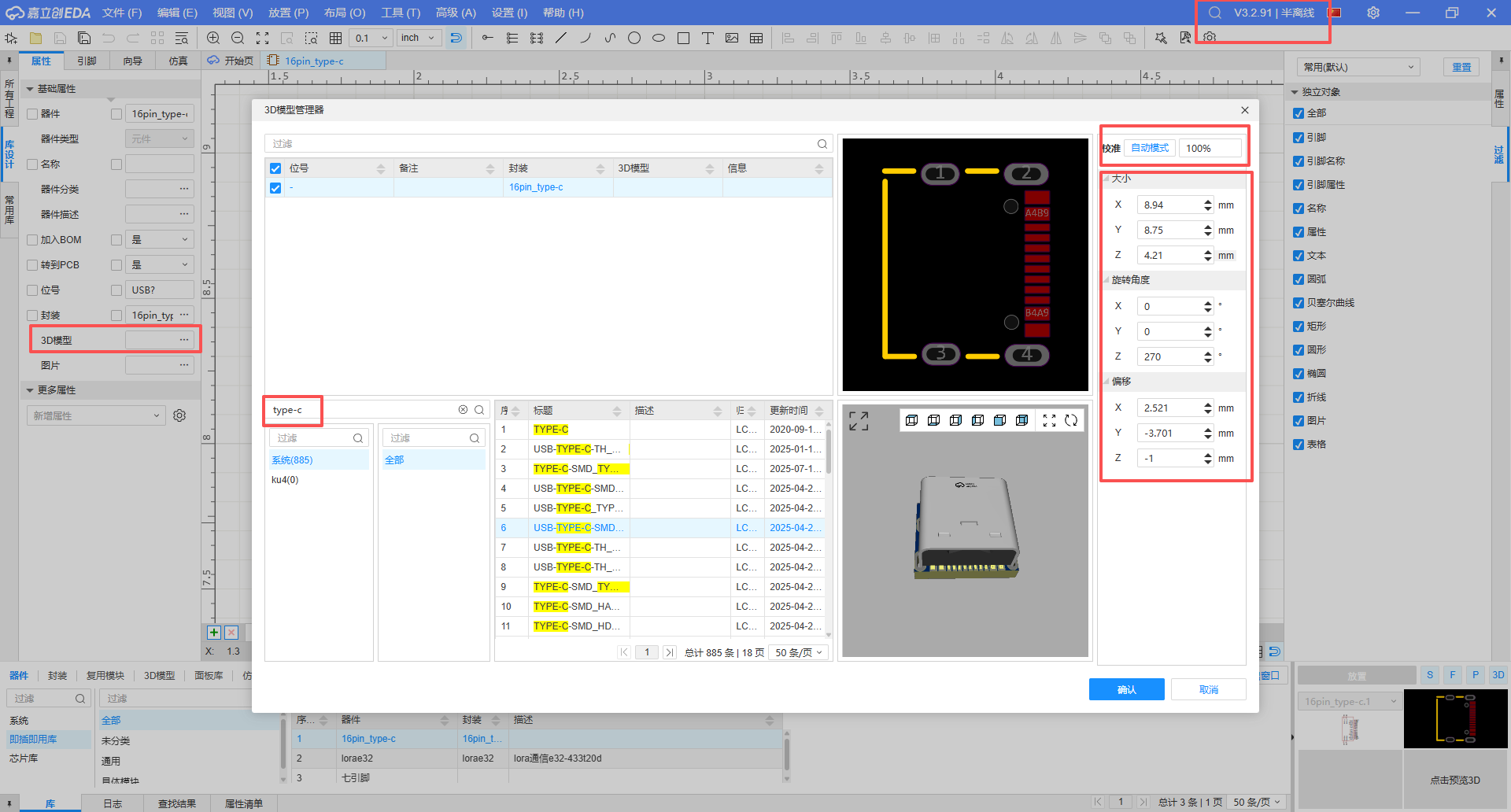

2.7 3D模型绑定与修改

添加3D模型需要使用全在线或者半离线模式

先搜索对应的3D图

并且进行自动校准和修改对应参数

匹配确认即可保存

最终样式
