人脸识别梯控系统配置清单
一、系统定位
本方案基于 "人脸+IC卡双介质" 构建电梯梯控系统，覆盖 轿厢内乘梯 与 轿厢外呼梯 两个控制层面，并接入智能一卡通管理平台统一管理。
核心特点：
- 人脸无感乘梯：轿厢内人脸识别，自动点亮授权楼层，无需刷卡
- IC卡兼容：保留IC卡读卡器，作为备用或过渡凭证
- 内外双重管控：轿厢内控制"到哪层"，轿厢外控制"能否呼梯"
- 一卡（脸）通：纳入多奥一卡通平台，与门禁、通道闸、考勤统一管理

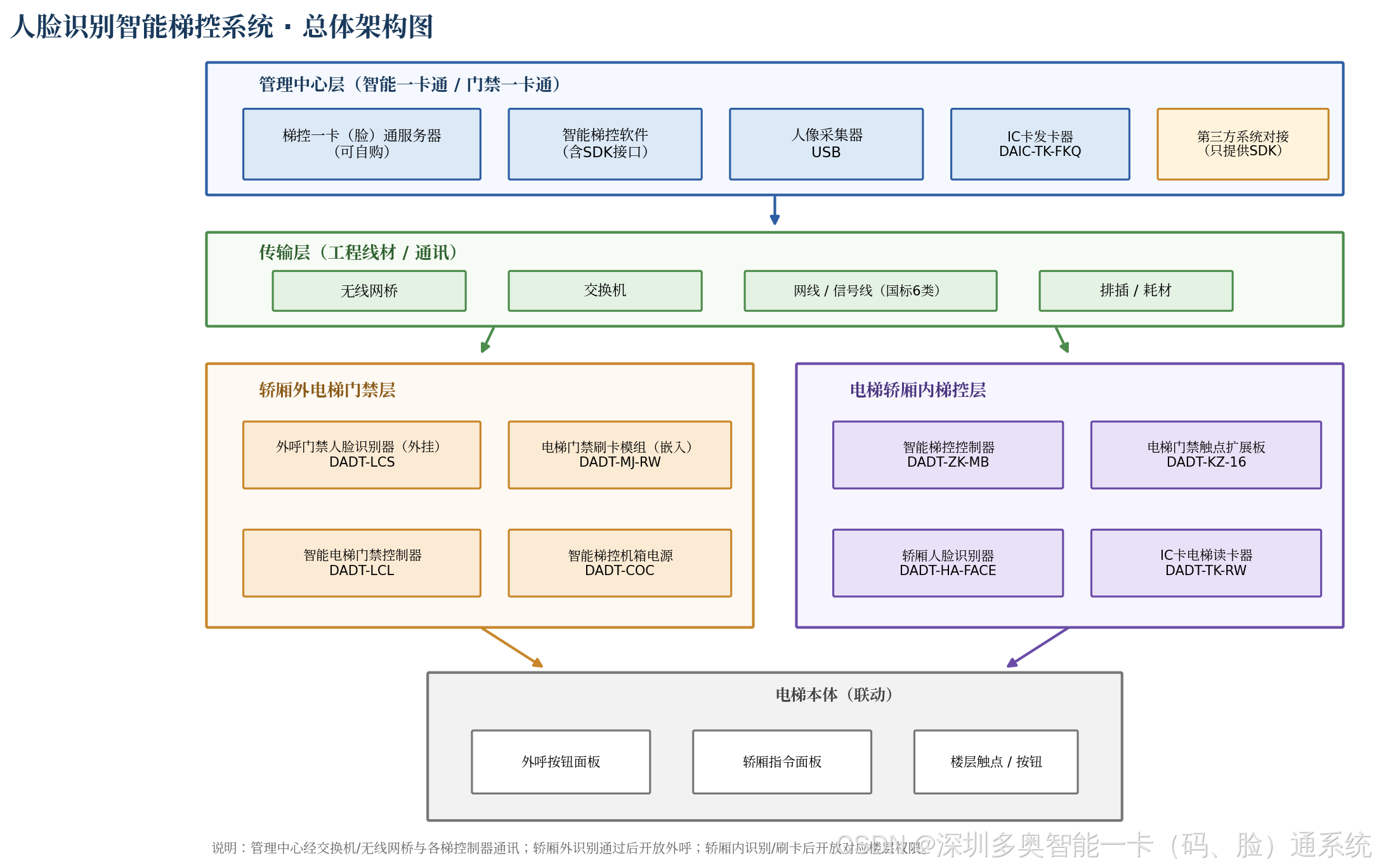

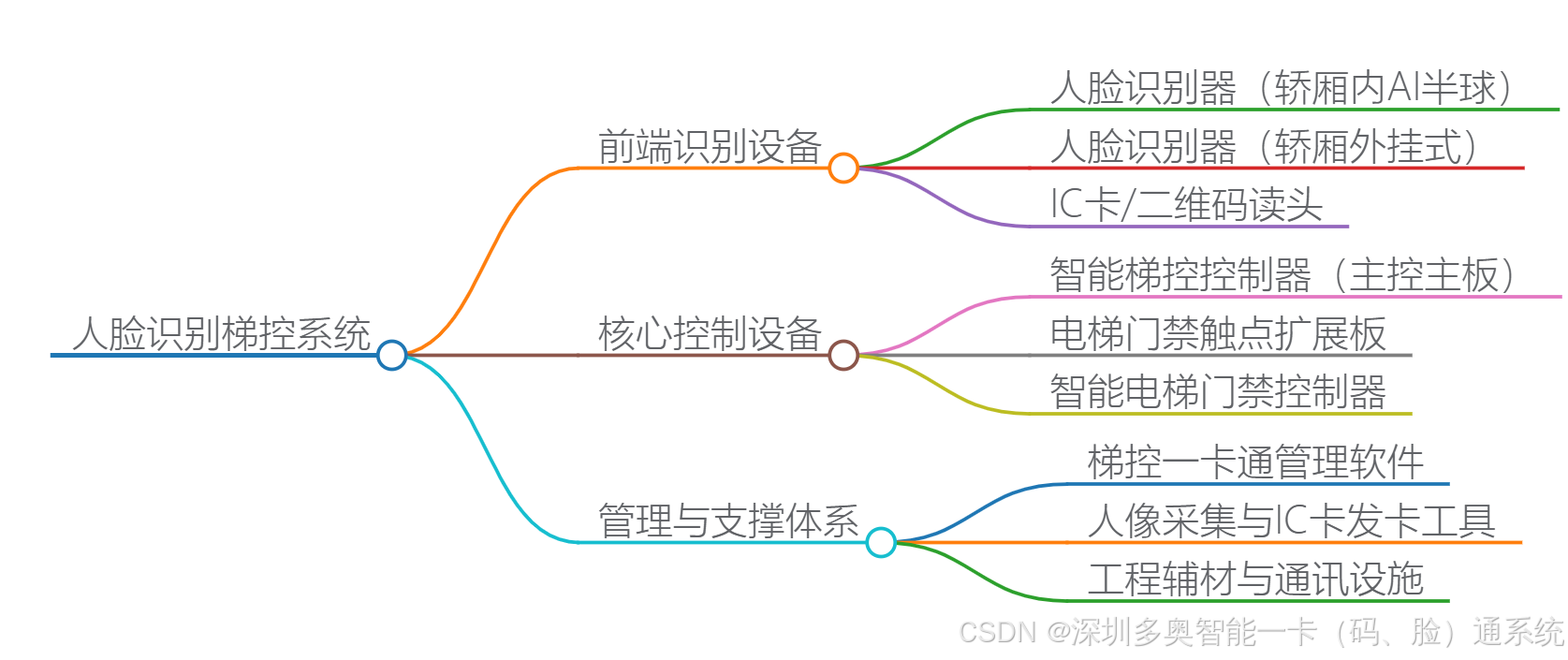

二、系统组成与设备清单
2.1 电梯轿厢内人脸自动识别梯控
控制层面：人员进入轿厢后，识别身份 → 自动点亮授权楼层按钮
| 序号 | 设备名称 | 型号 | 说明 |
|---|---|---|---|
| 1 | 智能梯控控制器 | DADT-ZK-MB | 核心设备，内含主控梯控主板 + 电梯智能门禁专用电源机箱，安装在轿厢顶 |
| 2 | 电梯门禁触点扩展板 | DADT-KZ-16 | 扩展楼层控制触点，最多支持16层（楼层多时需增加） |
| 3 | 电梯梯控专用人脸识别器 | DADT-HA-FACE | 安装在轿厢内，识别乘客人脸，输出授权楼层信号给控制器 |
| 4 | IC卡电梯读卡器 | DADT-TK-RW | 备用/兼容凭证，韦根接口输出给控制器 |
| 5 | 梯控安装包 | DADT-XC | 含端子、线缆、固定件等安装辅材 |

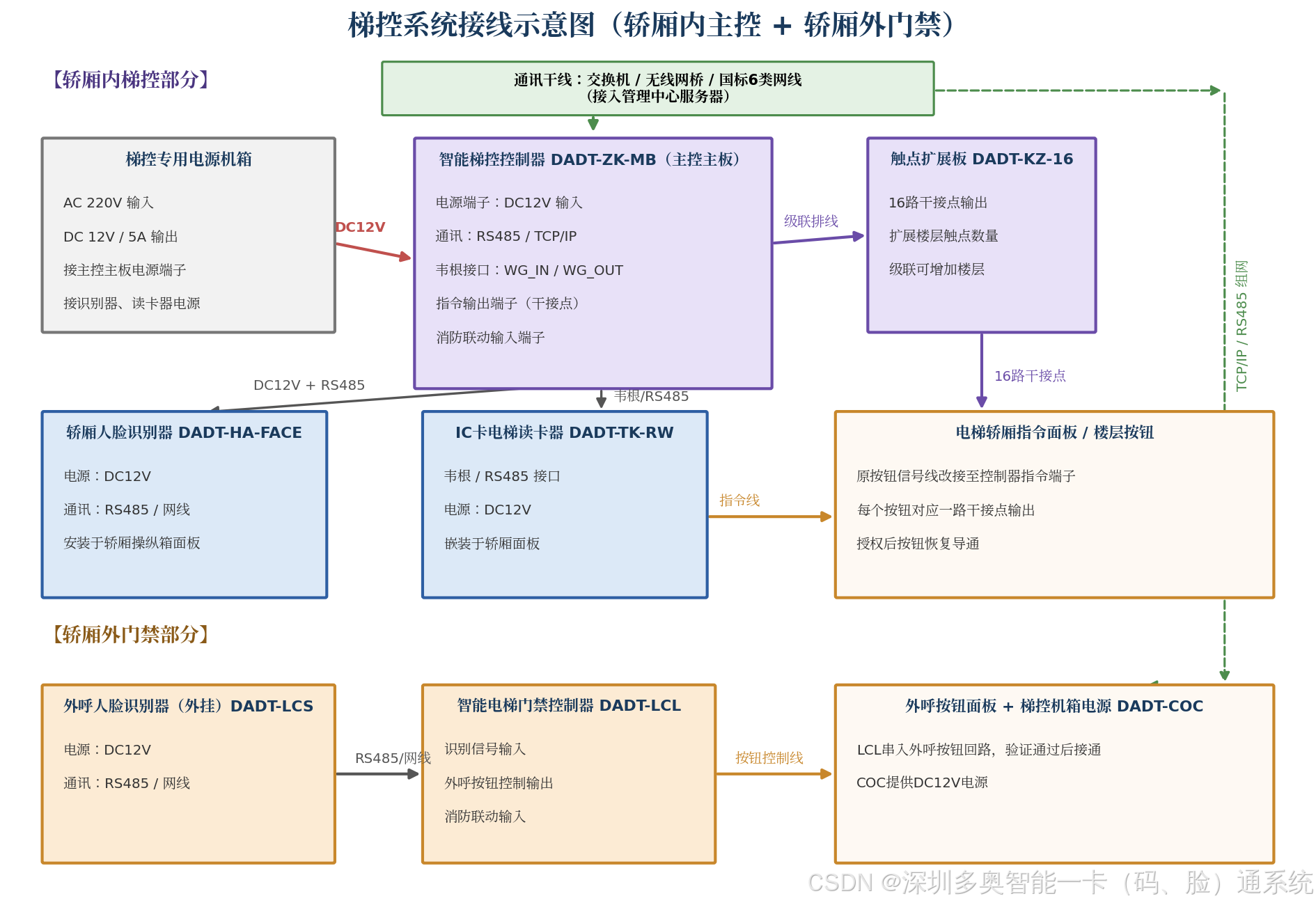

工作逻辑：
乘客进入轿厢 → DADT-HA-FACE 识别人脸（或 DADT-TK-RW 刷卡）
↓ 韦根/RS485 信号
DADT-ZK-MB 控制器查询本地权限 → 点亮授权楼层按钮
↓ 通过 DADT-KZ-16 扩展板驱动继电器
对应楼层按键被模拟按下 → 电梯运行至授权楼层💡 关键点 ：控制器内置电源机箱，直接从轿厢顶检修箱取AC220V，为整套设备供电；楼层按键采用干接点并联方式，不改变电梯原安全回路。
2.2 轿厢外电梯门禁（外呼管控）
控制层面：人员在电梯厅呼梯前 进行身份验证，未授权人员无法召唤电梯
| 序号 | 设备名称 | 型号 | 安装方式 | 说明 |
|---|---|---|---|---|
| 1 | 电梯外呼门禁专用人脸识别器 | DADT-LCS | 外挂 | 安装在每层电梯厅外呼面板旁，识别后允许呼梯 |
| 2 | 电梯门禁刷卡模组 | DADT-MJ-RW | 嵌入式 | 嵌入外呼面板，支持IC卡/CPU卡刷卡呼梯 |
| 3 | 智能电梯门禁控制器 | DADT-LCL | 井道/机房 | 接收人脸/刷卡信号，驱动外呼按钮 |
| 4 | 智能梯控机箱电源 | DADT-COC | 井道/机房 | 为外呼门禁设备供电 |
工作逻辑：
乘客在电梯厅 → DADT-LCS 识别人脸（或 DADT-MJ-RW 刷卡）
↓
DADT-LCL 控制器验证权限 → 模拟按下外呼上/下按钮
↓
电梯响应召唤 → 到达该层 → 乘客进入轿厢 → 轿厢内再次人脸识别到层💡 内外配合：外呼管控防止未授权人员"叫到电梯"，轿厢内管控防止"已进入但去未授权楼层"，双重保障。
2.3 智能电梯一卡通管理中心
统一管理所有人脸数据、卡片权限、通行记录
| 序号 | 设备/软件 | 型号 | 说明 |
|---|---|---|---|
| 1 | 梯控一卡（脸）通服务器 | 可自购 | 安装梯控管理软件，建议专用服务器 |
| 2 | 人像采集器 | USB | 用于录入人脸照片，也可使用合规电子照片 |
| 3 | IC卡发卡器 | DAIC-TK-FKQ | 发行IC卡（与梯控卡通用） |
| 4 | 接口 | SDK | 多奥只提供SDK，并协助第三方系统对接 |
| 5 | 智能梯控软件 | --- | 人脸库管理、权限配置、记录查询、报表导出 |
管理中心职责：
- 人脸特征采集与下发（批量/单个）
- 卡片发行与权限分配（哪些人可到哪些楼层）
- 通行记录实时接收与存储
- 黑名单/挂失即时生效
- 与门禁、通道闸、考勤等子系统数据互通
⚠️ 接口说明 ：多奥只提供SDK ，第三方系统（如机器人调度、访客系统、HR）需通过SDK自行开发对接逻辑；多奥提供技术支持与协助。
2.4 梯控工程线材、辅材、通讯
| 序号 | 材料/设备 | 规格/型号 | 用途 |
|---|---|---|---|
| 1 | 网桥 | 电梯专用无线网桥（成对） | 轿厢顶设备与机房/管理中心之间无线通信 |
| 2 | 交换机 | 工业交换机 | 汇聚各电梯控制器数据 |
| 3 | 网线、信号线 | **国标6类（Cat6）** | 控制器与交换机、人脸识别器之间 |
| 4 | 排插 | --- | 现场取电扩展 |
| 5 | 耗材 | 国标 | 扎带、端子、绝缘胶带、线槽等 |

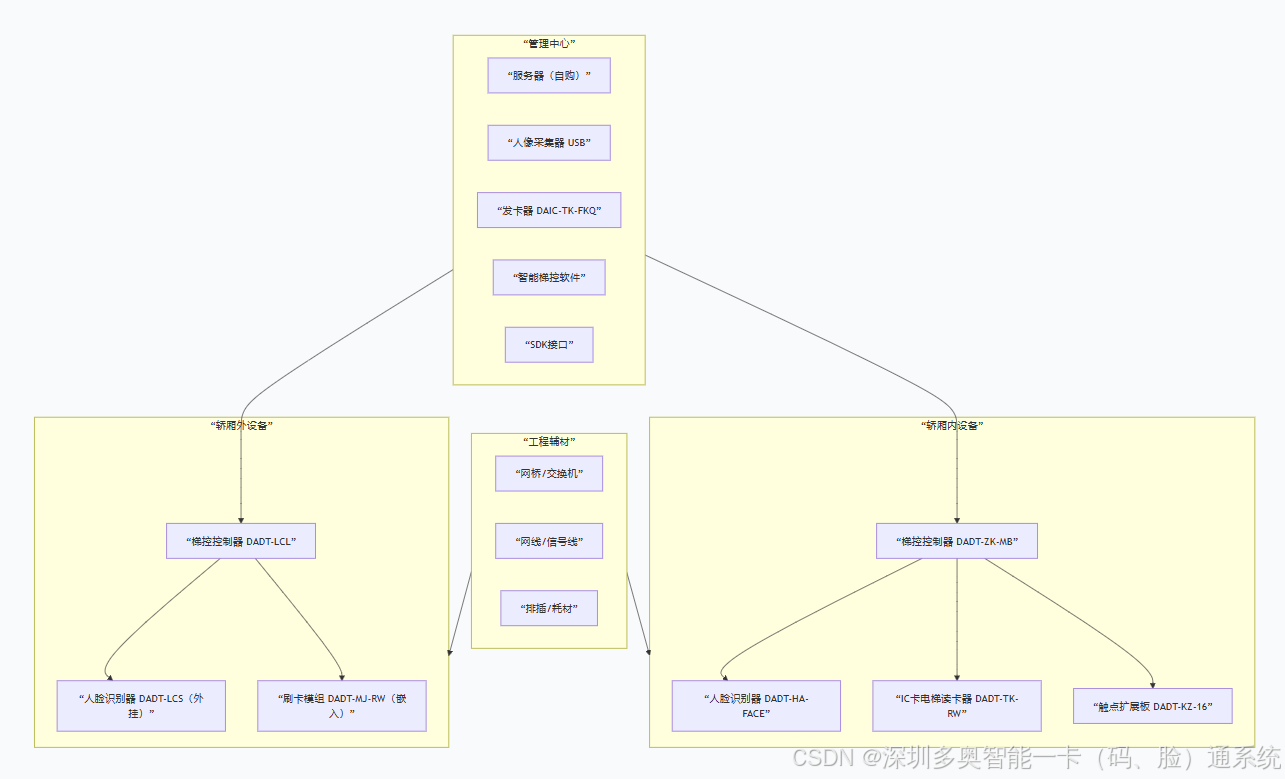

网络拓扑：
[管理中心服务器]
↕ 局域网
[汇聚交换机（工业级）]
├── 无线网桥（机房端） ⇄ 无线网桥（轿厢顶）
│ ├── DADT-ZK-MB 控制器
│ ├── DADT-HA-FACE 人脸识别器
│ └── DADT-TK-RW IC卡读卡器
├── 各层外呼门禁控制器（DADT-LCL）
└── 其他子系统（门禁/闸机/考勤）💡 Cat6 优势：相比此前方案常用的Cat5，六类线带宽更高（250MHz）、抗干扰更强，适合电梯井道内复杂电磁环境下的稳定传输。

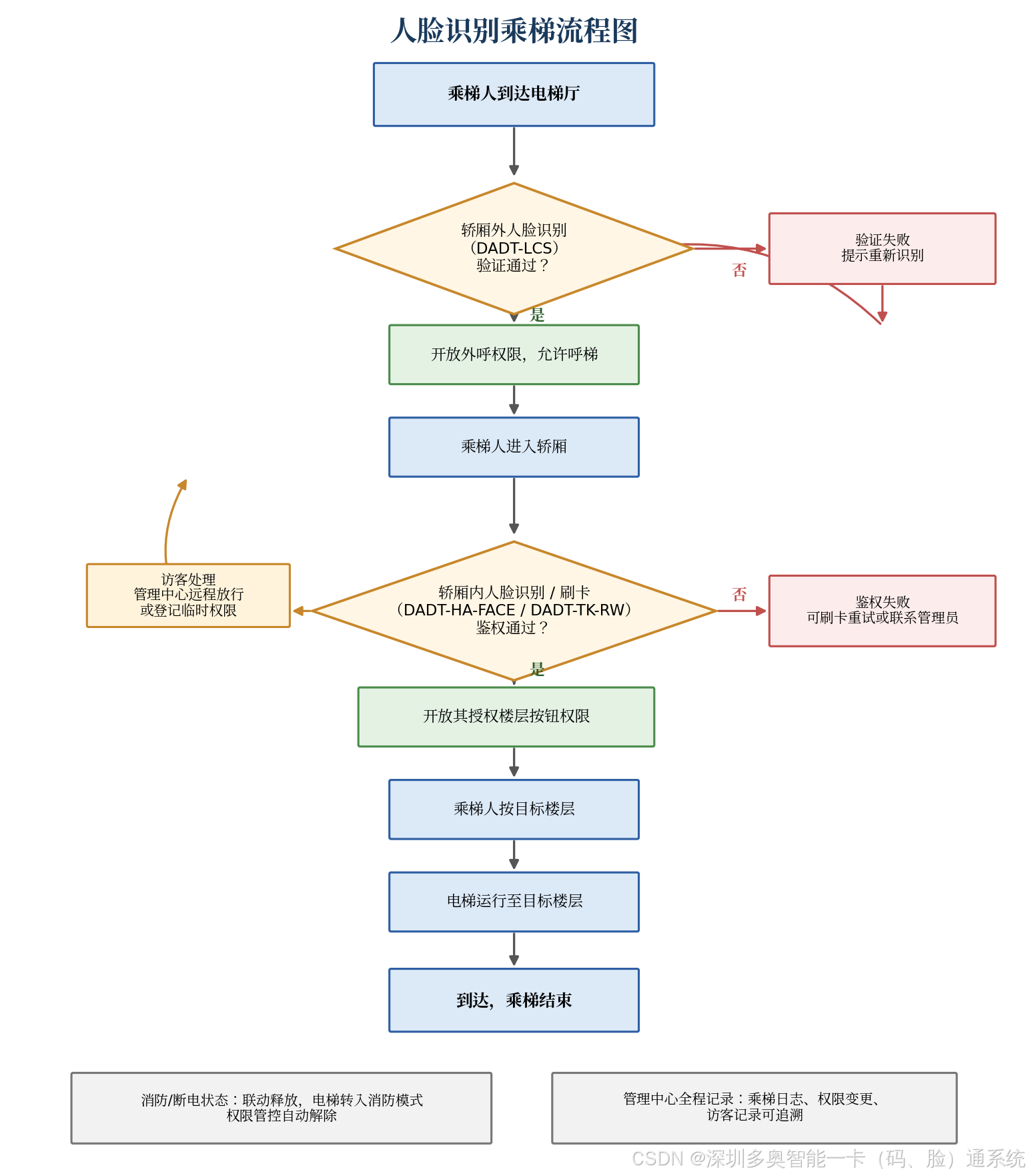

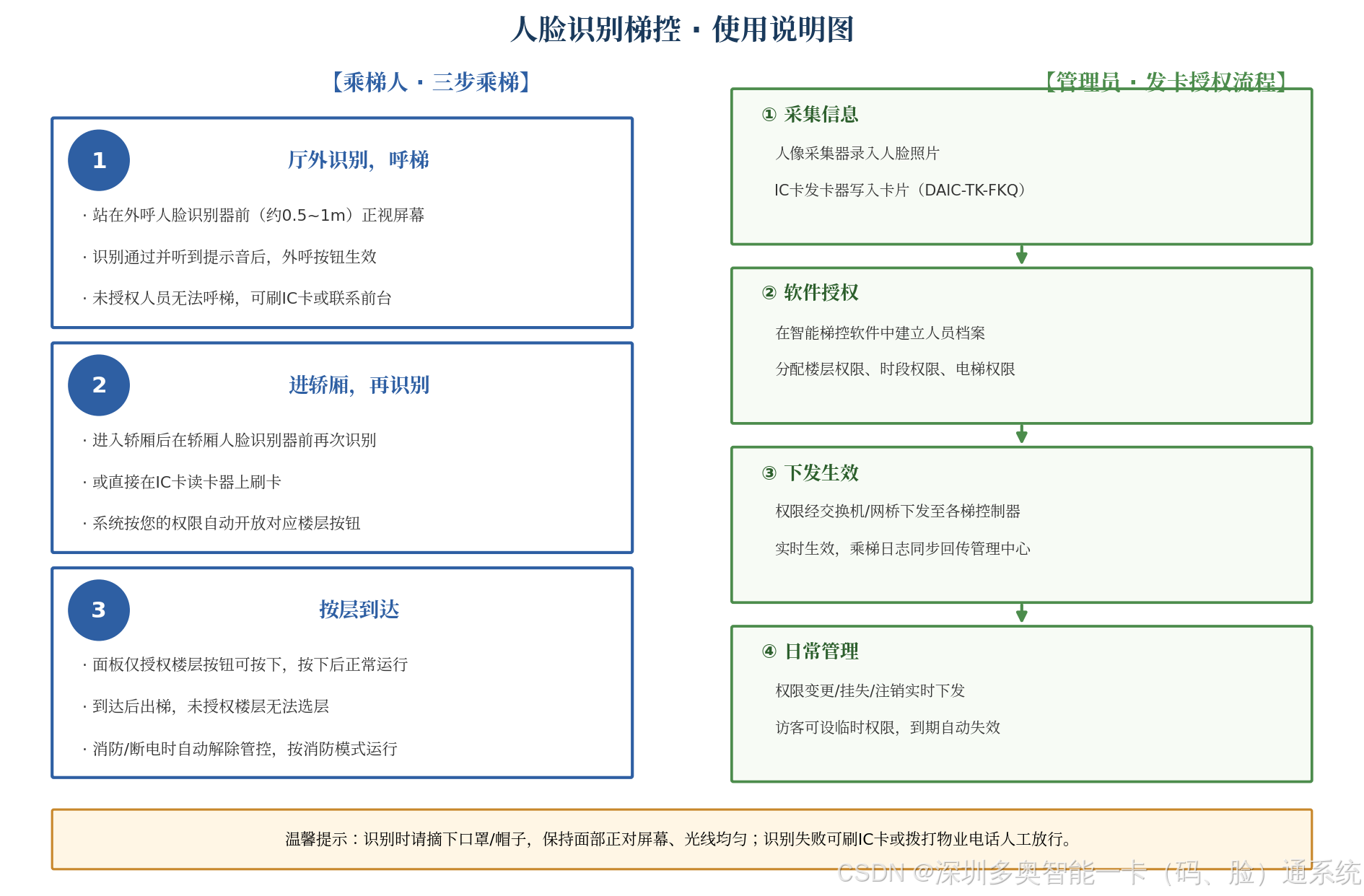

三、典型工作流程
场景A：员工（已录入人脸）乘梯
① 电梯厅：DADT-LCS 识别人脸 → 自动呼梯（外呼管控）
② 进入轿厢：DADT-HA-FACE 再次识别 → 自动点亮授权楼层
③ 电梯运行至目标层 → 乘客离开
④ 通行记录上传管理中心场景B：访客乘梯
① 访客预约 → 生成临时人脸权限（或临时二维码/IC卡）
② 电梯厅：DADT-LCS 识别临时人脸 → 呼梯
③ 轿厢内：DADT-HA-FACE 识别 → 仅点亮被访楼层
④ 访问结束，临时权限自动失效场景C：IC卡备用通行
人脸识别器故障或人员未录入人脸时：
DADT-TK-RW / DADT-MJ-RW 刷卡 → 同样流程点亮授权楼层
四、设备型号速查表
| 位置 | 功能 | 型号 | 数量参考 |
|---|---|---|---|
| 轿厢内 | 控制器（含主板+电源） | DADT-ZK-MB | 每部电梯1套 |
| 轿厢内 | 楼层扩展板 | DADT-KZ-16 | 每部电梯1块（楼层多则增配） |
| 轿厢内 | 人脸识别器 | DADT-HA-FACE | 每部电梯1台 |
| 轿厢内 | IC卡读卡器 | DADT-TK-RW | 每部电梯1台 |
| 轿厢内 | 安装包 | DADT-XC | 每部电梯1套 |
| **厅外（每层）** | 人脸识别器（外挂） | DADT-LCS | 每层1台 |
| **厅外（每层）** | 刷卡模组（嵌入） | DADT-MJ-RW | 每层1台 |
| 井道/机房 | 外呼门禁控制器 | DADT-LCL | 每部电梯1套 |
| 井道/机房 | 机箱电源 | DADT-COC | 每部电梯1套 |
| 管理中心 | 服务器+软件+发卡器+人像采集器 | --- | 整个项目1套 |
五、核心优势
- ✅ 人脸无感乘梯：无需刷卡，走近即识别，自动到层，通行效率高
- ✅ 内外双重管控：外呼防叫梯 + 轿厢内控楼层，安全等级高
- ✅ 人脸+IC卡双介质：人脸识别器与人卡读卡器并存，互为备份
- ✅ 一卡（脸）通整合：纳入多奥一卡通平台，与门禁/通道/考勤统一管理
- ✅ SDK开放对接：提供标准SDK，便于与机器人、访客、HR等第三方系统集成
- ✅ 脱机可用：控制器本地存储人脸特征与权限，断网不影响乘梯

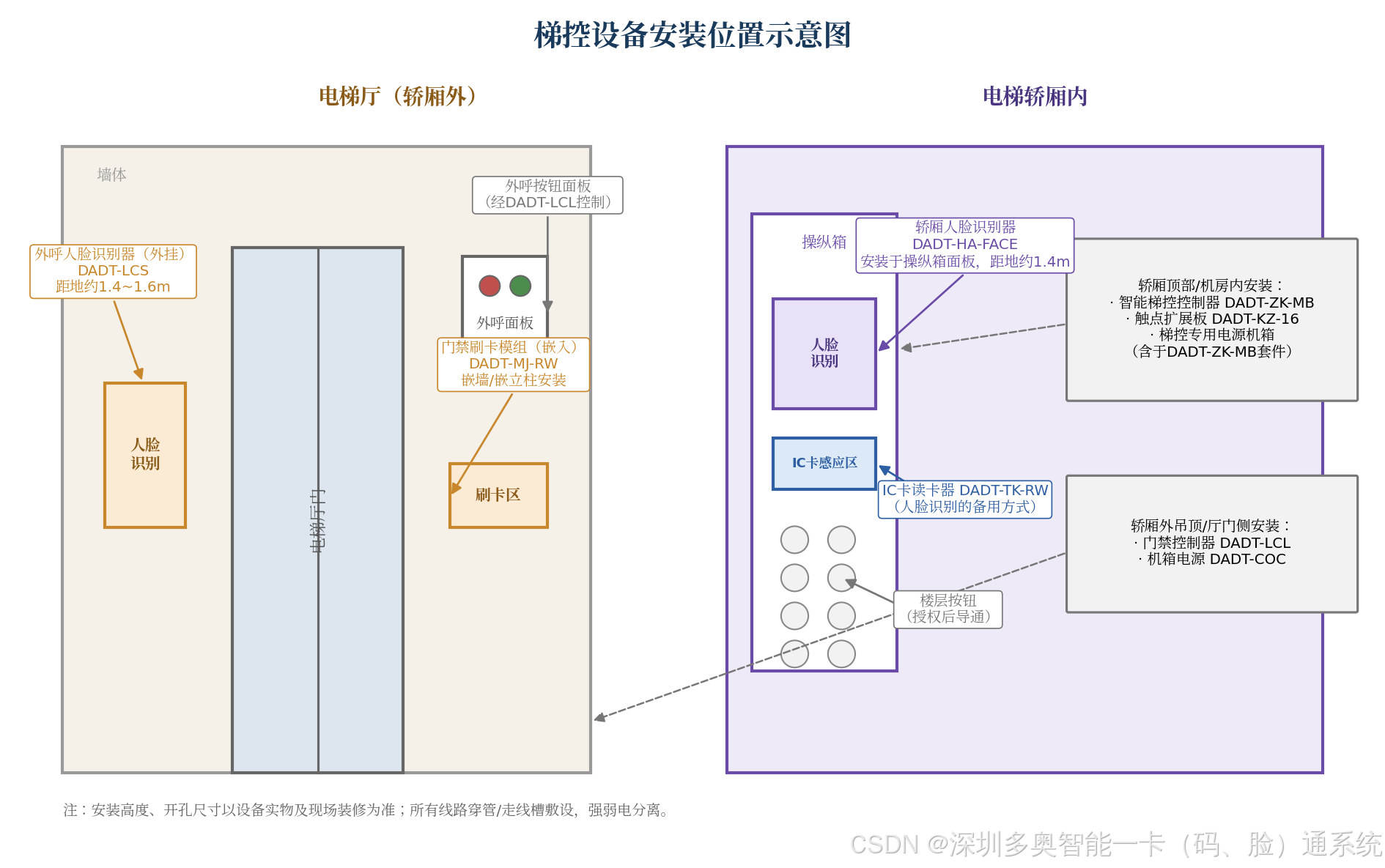

六、实施要点与注意事项
| 事项 | 说明 |
|---|---|
| 电梯维保配合 | 所有涉及电梯线路的施工需电梯维保人员全程配合，确保安全回路不被破坏 |
| 人脸识别器安装 | 轿厢内 DADT-HA-FACE 安装位置需正对乘客站立区域，避免逆光 |
| 外挂 vs 嵌入 | DADT-LCS 外挂于电梯厅面板旁；DADT-MJ-RW 嵌入外呼面板，需提前开孔 |
| 电源取电 | 轿厢顶设备由 DADT-ZK-MB 内置电源统一供电；外呼设备由 DADT-COC 供电 |
| 网络稳定性 | 轿厢顶无线网桥需测试井道内信号强度，必要时增设中继 |
| Cat6布线 | 井道内线缆需穿管保护，避免与动力线平行走线产生干扰 |
| SDK对接 | 第三方系统对接需基于多奥提供的SDK开发，多奥提供协助但不代开发 |
| 消防联动 | 消防信号触发时，梯控应自动解除管控，电梯归底待命 |
总结 ：这份清单定义了一套完整的人脸识别梯控系统 ，通过 DADT-HA-FACE（轿厢内）+ DADT-LCS（轿厢外）实现无感人脸识别乘梯，配合 IC 卡读卡器作为备用，并接入一卡通管理平台统一管控。系统覆盖"外呼呼梯管控 → 轿厢内到层管控"全链条，安全等级高、扩展性强。
