摘要：接谷歌影像，地址明明是对的，一放大就花屏；接天地图，放大到米级直接崩，影像上还没有地名。这两个坑的根因是同一件事------你没搞懂"瓦片源"到底是什么契约。这篇用两个真实案例，把在线底图从"抄代码碰运气"讲到"填空式接入"，最后给出一个可复用的生产级瓦片源工厂。
目录（TOC）
- 一、两个真实的翻车现场
- [二、根因：瓦片源是一个"坐标 → URL"的契约](#二、根因：瓦片源是一个"坐标 → URL"的契约 "#%E4%BA%8C%E6%A0%B9%E5%9B%A0%E7%93%A6%E7%89%87%E6%BA%90%E6%98%AF%E4%B8%80%E4%B8%AA%E5%9D%90%E6%A0%87--url%E7%9A%84%E5%A5%91%E7%BA%A6")
- [三、案例一：谷歌影像------接管 URL 拼接](#三、案例一：谷歌影像——接管 URL 拼接 "#%E4%B8%89%E6%A1%88%E4%BE%8B%E4%B8%80%E8%B0%B7%E6%AD%8C%E5%BD%B1%E5%83%8F%E6%8E%A5%E7%AE%A1-url-%E6%8B%BC%E6%8E%A5")
- [四、案例二：天地图------四套服务 + 注记叠加](#四、案例二：天地图——四套服务 + 注记叠加 "#%E5%9B%9B%E6%A1%88%E4%BE%8B%E4%BA%8C%E5%A4%A9%E5%9C%B0%E5%9B%BE%E5%9B%9B%E5%A5%97%E6%9C%8D%E5%8A%A1--%E6%B3%A8%E8%AE%B0%E5%8F%A0%E5%8A%A0")
- 五、提炼：生产级瓦片源工厂
- 六、结论
一、两个真实的翻车现场
1.1 现场一：谷歌影像，地址明明是对的，凭什么花屏？
需求来了："把谷歌影像作为底图。"
很多人用开源地图引擎时，默认走内置的公共瓦片源，一搜代码发现引擎没直接提供谷歌------于是上网抄一段"魔改版"的瓦片源，跑起来第一屏能显示，但一旦放大缩到某些级别就花屏，或者被服务端限流。
你反复检查，地址明明是对的。代码大概长这样：
kotlin
// 自以为接入完成，但瓦片地址拼错了
val source = XYTileSource(
name = "GoogleImage",
minZoom = 0,
maxZoom = 22,
tileSizePixels = 256,
imageFilenameEnding = "",
baseUrl = "http://mts1.google.com/vt/lyrs=y&hl=x-local"
)
mapView.setTileSource(source)一运行，第一屏是花的，或者干脆一片空白。
凭什么？
答案藏在引擎的一个细节里：XYTileSource 的基类会按自己的规则把瓦片坐标拼进 URL 尾部 ，而谷歌的服务要求的是 x/y/z 这种带名字的参数。引擎默认拼出来的东西，和谷歌要的不一样------所以你得接管 URL 拼接。
问题不在于"没有现成的"，而在于绝大多数人没搞懂瓦片源的 URL 到底是怎么拼出来的。
1.2 现场二：天地图，放大就崩，影像上还没有地名
天地图是国内最常见的在线底图来源。但很多人一接就遇到两个坎：
kotlin
// 想当然的接入：一个瓦片源搞定一切
val source = OnlineTileSourceBase(
name = "TianDiTu",
minZoom = 1, maxZoom = 22, // 觉得级别越高越好
tileSizePixels = 256,
imageFilenameEnding = "",
baseUrl = arrayOf("http://t1.tianditu.com/DataServer?T=img_w&tk=xxx")
) { tile ->
// 拼 URL ...
}
mapView.setTileSource(source)运行后发现两个问题：
- 缩放到米级比例尺时，地图就崩了或变花------明明服务支持大级别，为什么不行？
- 影像地图没地名、没道路名------看着像"哑图"。
前一个坎的答案藏在"最大级别"这个参数里，后一个坎的答案藏在"注记要单独叠一个图层"这个设计里。
两个现场、三个症状，根因指向同一处。
二、根因：瓦片源是一个"坐标 → URL"的契约
2.1 瓦片坐标是怎么来的
地图引擎渲染底图时，会为屏幕上的每个瓦片计算一个 (x, y, zoom) 三元组------这就是瓦片坐标：
zoom：缩放级别（0 级时整个世界是一张 256×256 的图）；x/y：该级别下瓦片在网格里的行列号（zoom 级时网格是 2^zoom × 2^zoom）。
这里有个容易踩的细节：Y 轴方向 。主流 Web 瓦片规范（XYZ / Slippy Map）的 Y 轴向下为正 （原点在左上角），而部分规范（如 TMS）Y 轴向上为正。两者互为 y_tms = 2^zoom - 1 - y_xyz。如果你接的服务用了另一套规范，画面会出现上下颠倒或整体错位------这也是"花屏"的一个常见来源，且极难从 URL 上看出来。
2.2 引擎知道坐标，但不知道 URL 长什么样
关键在于：引擎知道 (x, y, zoom)，但它不知道你的服务商希望 URL 长什么样。
于是"瓦片源"这个抽象，本质上就是一件简单的事：
拿到
(x, y, zoom)，拼出一个能拿到这张图的 URL。
内置的服务，引擎已经写好了拼接规则；自定义的服务，拼接规则由你接管。
所以两个现场的根因是同一句：
引擎没有为每一种服务内置拼接规则，你得自己实现这个"契约"。 而"级别上限"和"注记是否独立"这两件事，是这个契约里最容易被忽略的两个字段。
三、案例一：谷歌影像------接管 URL 拼接
3.1 重写 URL 拼接：把坐标按服务要求拼进去
关键在重写"取 URL"的方法，从瓦片索引里拆出 x/y/zoom，再按服务的参数名拼好：
kotlin
// 自定义瓦片源：把引擎算好的瓦片坐标，拼成服务端认识的 URL
class GoogleImageSource : XYTileSource(
name = "GoogleImage",
minZoom = 0,
maxZoom = 22,
tileSizePixels = 256,
imageFilenameEnding = "",
baseUrl = arrayOf("http://mts1.google.com/vt/lyrs=y&hl=x-local")
) {
override fun getTileURLString(tile: Long): String {
val x = MapTileIndex.getX(tile)
val y = MapTileIndex.getY(tile)
val zoom = MapTileIndex.getZoom(tile)
// 服务端要求 x/y/z 命名参数，与引擎默认拼法不同
return "$baseUrl&x=$x&y=$y&z=$zoom"
}
}这里 baseUrl 和拼接是分离的：baseUrl 只描述"服务 + 样式"，真正的坐标在拼接阶段动态补上。这个分离很重要------它让你换域名、换样式时不用动拼接逻辑。
3.2 多域名轮询：规避服务端限流
在线瓦片服务通常提供多个镜像域名（如 mts1/2/3）。如果只写死一个域名，请求集中在单点，容易被限流。做法是把它们都塞进 base 地址列表：
kotlin
// 多域名：引擎会按某个策略轮询，避免单点被打爆
val source = XYTileSource(
name = "GoogleImage",
minZoom = 0,
maxZoom = 22,
tileSizePixels = 256,
imageFilenameEnding = "",
baseUrl = arrayOf(
"http://mts1.google.com/vt/lyrs=y&hl=x-local",
"http://mts2.google.com/vt/lyrs=y&hl=x-local",
"http://mts3.google.com/vt/lyrs=y&hl=x-local"
)
) {
override fun getTileURLString(tile: Long): String {
val x = MapTileIndex.getX(tile)
val y = MapTileIndex.getY(tile)
val zoom = MapTileIndex.getZoom(tile)
return "$baseUrl&x=$x&y=$y&z=$zoom"
}
}注意一个反直觉的点 ：虽然拼接只用了"当前这一个域名"的 baseUrl，但把全部域名列进去，引擎在派发请求时会分散到这些域名上。这是在线瓦片接入的通用姿势------你不用自己写轮询逻辑，引擎的调度器会做。
3.3 按图层名切换：影像 vs 矢量

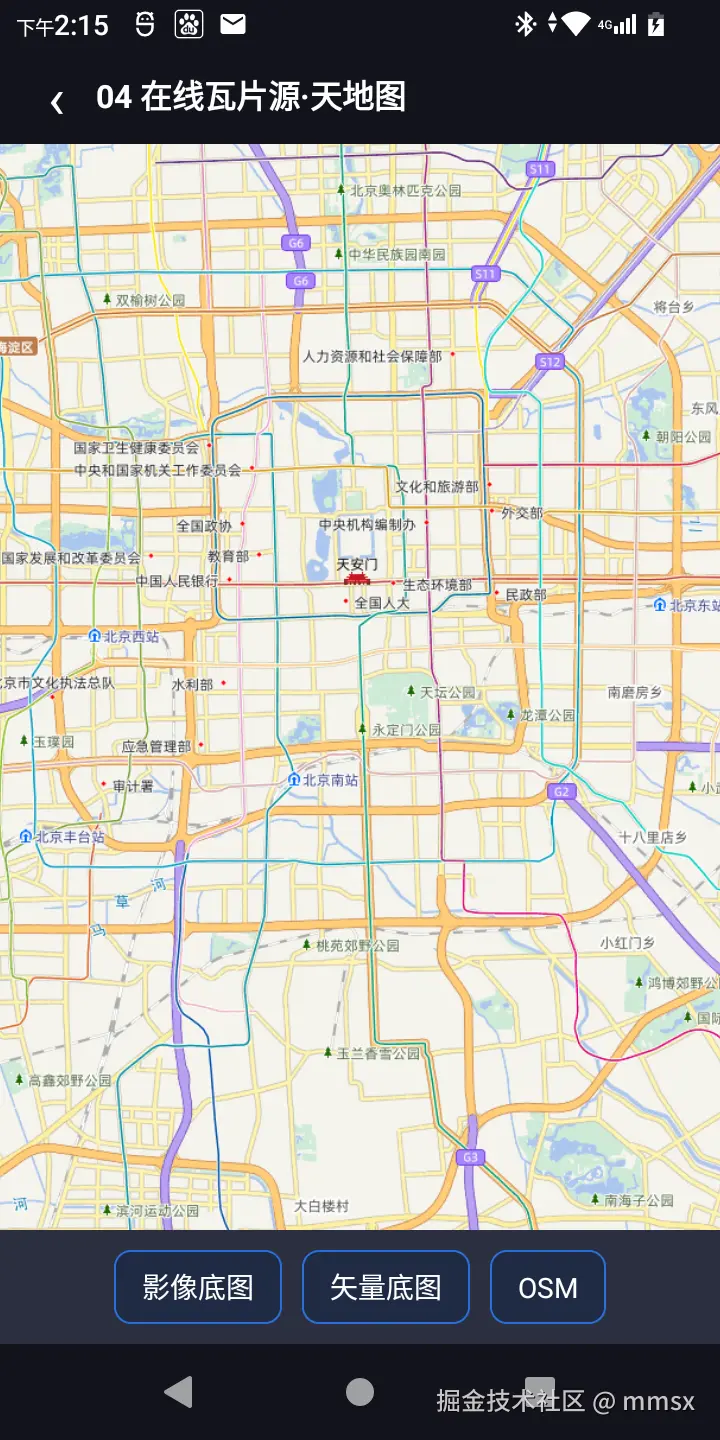

同一个服务往往有"影像"和"矢量"两种样式，差异只是 URL 里的一个参数（lyrs=y 是影像、lyrs=m 是矢量）。可以定义两个瓦片源，用图层名做路由：
kotlin
// 图层名 -> 瓦片源 的路由表
fun tileSourceFor(layerName: String): TileSource = when (layerName) {
"影像底图" -> googleImageSource
"矢量底图" -> googleVectorSource
else -> defaultSource
}
// 切换底图：一行代码，但背后的瓦片调度器会整体换血
mapView.setTileSource(tileSourceFor(currentLayerName))setTileSource 之所以重要，是因为它不止换了 URL 模板，还会触发瓦片调度器重新拉取当前视野的瓦片------所以"切换底图"天然自带刷新，你不用额外手动 invalidate。
四、案例二：天地图------四套服务 + 注记叠加
4.1 天地图是"四套服务"而非"一套"
天地图的服务按内容分四类，各自独立：
- 影像 / 矢量：是"底图"，负责地形地貌、道路骨架；

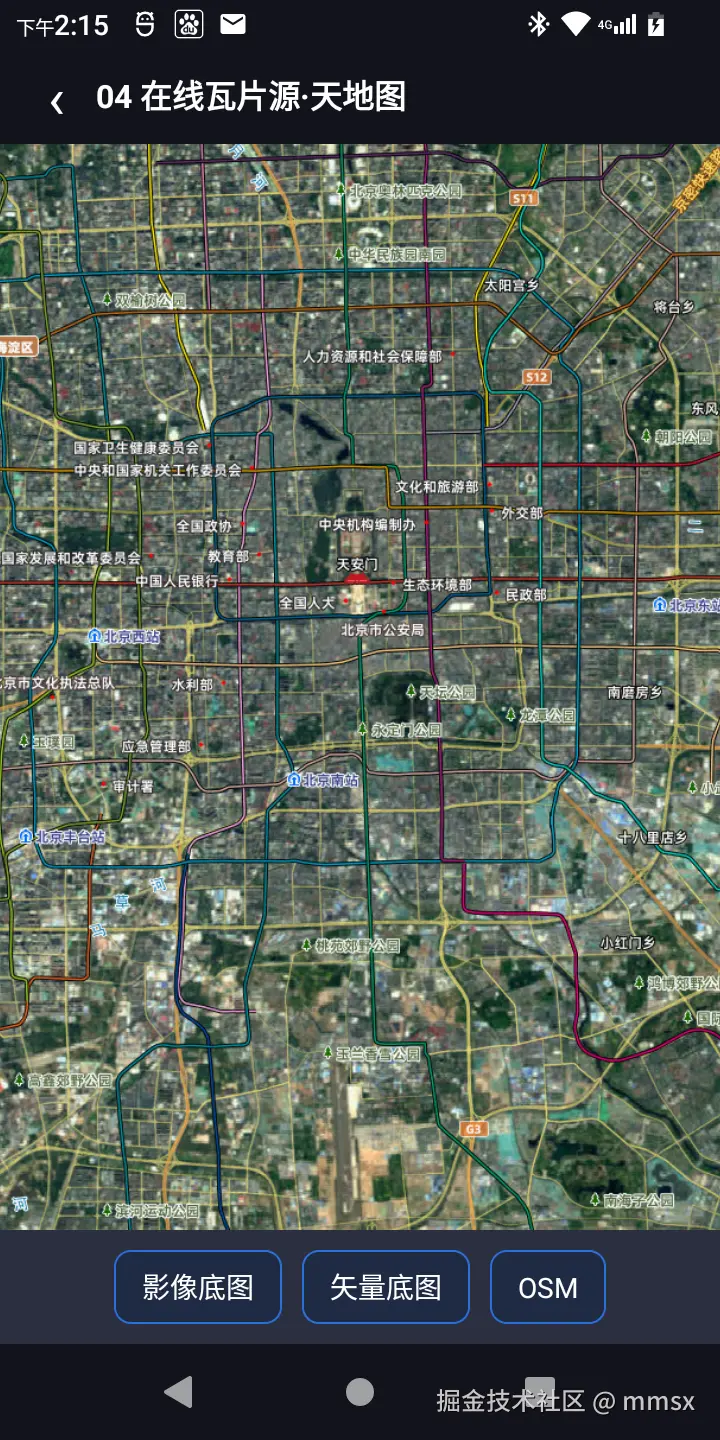

- 注记 （影像注记 / 矢量注记）：是"地名、路名、门牌"这些文字标注，和底图是两套瓦片 ，要单独叠加一个图层，盖在底图之上。
所以"带地名的影像地图" = 影像底图层 + 影像注记层，两层叠加。漏掉注记层，就是"哑图"。
4.2 带级别限制的瓦片源：压住最大级别
关于"放大就崩"：天地图底图服务虽然名义上支持到很高的级别，但实际有效的最大级别有限。如果你按瓦片源的默认最大级别去请求，会请求到服务端不存在的级别，轻则花屏、重则崩溃。
解决办法是把该服务的最大级别显式压到服务端真正支持的值------这样即便继续放大，引擎也只请求有效级别，不会崩：
kotlin
// 影像底图瓦片源：URL 模板 + 硬性级别上限
val imageSource = OnlineTileSourceBase(
name = "TianDiTuImg",
minZoom = 1,
maxZoom = 22, // 名义上限（会被下面重写压下来）
tileSizePixels = 256,
imageFilenameEnding = "",
baseUrl = arrayOf(
"http://t1.tianditu.com/DataServer?T=img_w",
"http://t2.tianditu.com/DataServer?T=img_w",
"http://t3.tianditu.com/DataServer?T=img_w"
)
) {
override fun getTileURLString(tile: Long): String {
val x = MapTileIndex.getX(tile)
val y = MapTileIndex.getY(tile)
val zoom = MapTileIndex.getZoom(tile)
return "$baseUrl&X=$x&Y=$y&L=$zoom$TOKEN"
}
// 关键：把实际可用级别压到服务端支持的值，防止放大后崩/花屏
override fun getMaximumZoomLevel(): Int = MAX_USABLE_ZOOM
}URL 参数含义：T 指定服务类型（img_w 影像 / vec_w 矢量 / cia_w 影像注记 / cva_w 矢量注记），X/Y/L 是瓦片坐标，tk 是申请到的密钥。
注意这里的参数名大小写 ：天地图用大写的 X/Y/L，而谷歌用小写的 x/y/z。这种"看起来无关紧要"的差异，正是自定义拼接必须自己接管的原因------引擎不会替你猜。
4.3 叠加注记层：底图 + 注记 = 两层
kotlin
// 底图用主瓦片源
mapView.setTileSource(imageSource)
// 注记是独立的第二层，用"瓦片叠加层"盖在底图之上
val annotationOverlay = TilesOverlay(
MapTileProviderBasic(context, annotationSource), // 注记瓦片源
context
)
mapView.overlayManager.add(annotationOverlay)4.4 放大到超大级别时关掉注记
当缩放到米级（接近级别上限）时，注记已经密集到没有意义，反而可能拖慢甚至出问题。可以在缩放监听里，超过某级别时关掉注记层：
kotlin
mapView.addMapListener(object : MapListener {
override fun onZoom(event: ZoomEvent): Boolean {
if (event.zoomLevel > HUGE_ZOOM) {
annotationOverlay.isEnabled = false // 大级别关注记
mapView.overlayManager.tilesOverlay.isEnabled = false
} else {
annotationOverlay.isEnabled = true
mapView.overlayManager.tilesOverlay.isEnabled = true
}
return false
}
override fun onScroll(event: ScrollEvent): Boolean = false
})这一步同时解决了两个问题：大级别下关底图、关注记，既避免了请求无效级别，也省资源。
五、提炼：生产级瓦片源工厂
把谷歌和天地图这两个例子抽象掉，你会得到一个通用结论：
任何在线瓦片服务，无论它是影像、矢量、还是某个私有协议，本质上都是给一个
(x, y, zoom)，返回一个可下载图片的 URL。差别只在：参数叫什么、域名有几个、是否有 token、是否需要签名。
5.1 对接任何新服务，只需问清四件事
| # | 问题 | 决定了什么 |
|---|---|---|
| 1 | 最小 / 最大级别是多少？ | 缩放范围约束（防崩溃） |
| 2 | 瓦片尺寸是多少？ | 常见 256，部分服务 512 |
| 3 | 域名有几个？ | 是否要多域名轮询（防限流） |
| 4 | URL 参数叫什么、要不要 token / 签名？ | 拼接规则 |
| +1 | Y 轴是 XYZ 还是 TMS 规范？ | 决定要不要翻转 Y（最易漏的一项） |
把这四（五）件事问清楚，"接入任何瓦片源"就从"抄代码碰运气"变成填空。
5.2 把"服务 + 注记 + 级别策略"建模成一组
如果重写，我不会把底图当成"一个瓦片源"，而是当成一组服务，用一个"底图配置器"统一管理：
要点是："选底图"是一个复合动作------它同时决定主瓦片源、注记叠加层、以及级别策略。把这三件事绑在一起，而不是散落在各处，切换底图才不会"只换了底图、忘换注记"。
5.3 在线底图接入的坑对照表
| 症状 | 根因 | 解法 |
|---|---|---|
| 第一屏能显示，某些级别花屏 | 引擎默认拼法与服务端参数名不一致 | 重写 getTileURLString |
| 画面上下颠倒 / 整体错位 | Y 轴规范不一致（XYZ vs TMS） | 翻转 Y：2^zoom - 1 - y |
| 放大到米级崩溃 | 请求了服务端不存在的级别 | 重写 getMaximumZoomLevel 压级别 |
| 影像底图没有地名 | 注记是独立服务，需要单独叠加层 | 加 TilesOverlay 注记层 |
| 用一会儿就被限流 | 单域名请求集中 | 多域名全部列进 baseUrl |
| 切换底图后没刷新 | 误解 setTileSource 行为 |
它本身会触发调度器重拉，无需手动 invalidate |
六、结论
- 瓦片源的本质是**"
(x, y, zoom)→ 可下载 URL"的契约**，内置服务已实现，自定义服务要自己实现拼接。 - 自定义瓦片源要重写 URL 拼接方法 ，把引擎算好的瓦片坐标，按服务端要求的参数名拼好（注意大小写、
x/y/zvsX/Y/L）。 - Y 轴规范（XYZ vs TMS）是最易漏的一项，错了会整体错位且难从 URL 看出。
- 多域名轮询是规避限流的通用做法，把镜像域名都列进 base 地址，调度器自动分散。
- 服务名义最大级别 ≠ 实际可用级别，要显式压到服务端支持的值，防放大崩溃。
- "带地名的底图" = 底图层 + 注记层两层叠加；大级别时关掉注记省资源。
- 把"底图 + 注记 + 级别策略"封装成一组配置，切换底图才干净。
完整可运行源码 ：GitCode 仓库 · android_osmdroid_maplibre
对照阅读：同一套瓦片源工厂在 MapLibre 上的实现，见《MapLibre 瓦片源工厂：多域名轮询 + 压级别的在线底图接入》------两个引擎的瓦片源抽象差异很大，对照看能理解得更透。
延伸阅读：本系列第 01 篇（坐标纠偏：WGS-84 落到 GCJ-02 底图，为什么要转两次）
评论区聊聊：你接过最折腾的瓦片服务是哪家？有没有因为 Y 轴规范或者"名义最大级别"翻过车？说说你的踩坑经历。
本系列为 osmdroid / MapLibre 双引擎对照实战，源码开源可运行。如果这篇对你有帮助，点个赞收藏一下，后续会持续更新地图接入、数据绘制、性能优化的完整链路。
