跨地域组网：总部与分公司传感器数据统一汇聚方案

以太网温湿度传感器的组网本质就一句话：传感器内置 TCP/IP 协议栈、拥有独立 IP，通过 RJ45 网口接入交换机，构建星型局域网------和电脑上网是一个逻辑。下面把物理连接、供电、协议对接、大规模扩展四个层面讲透。

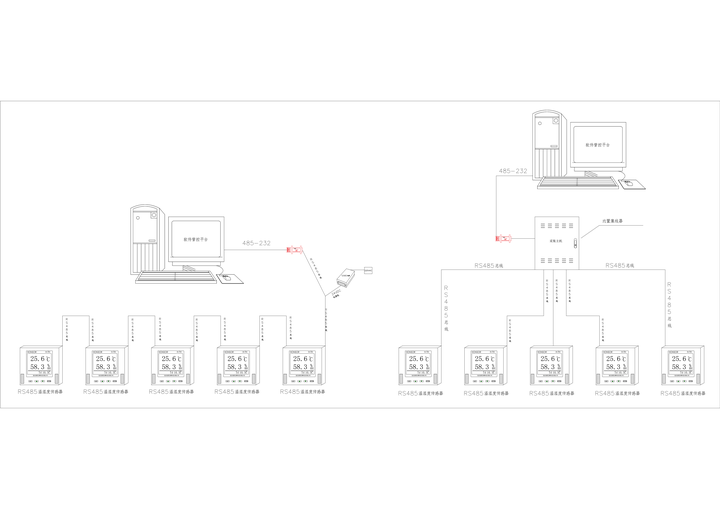

485传感器组网拓展图

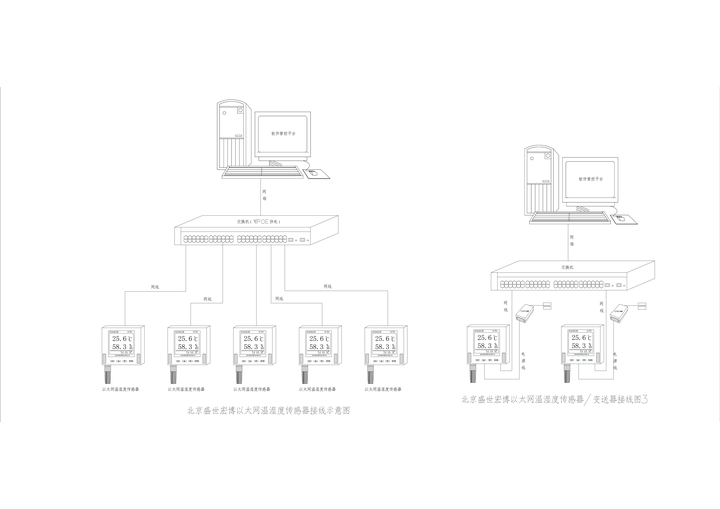

以太网传感器组网图

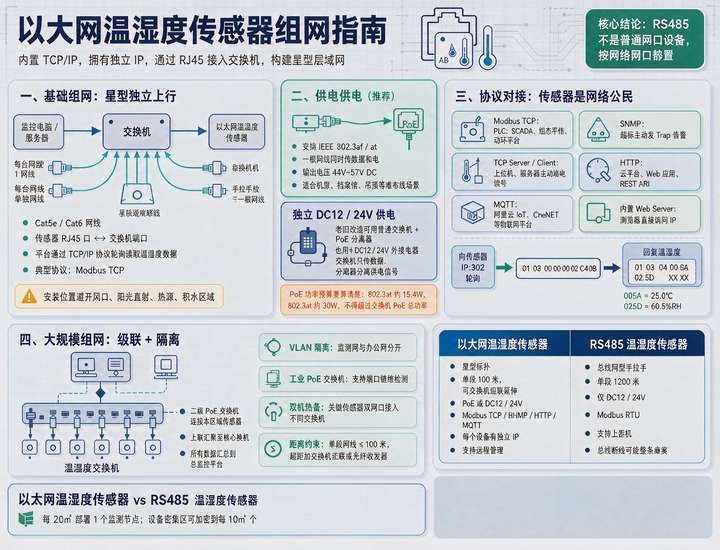

一、基础组网：星型拓扑，每台传感器独立上行

最典型的链路是：

监控电脑/服务器 ↔ 交换机 ↔ PoE 电源 ↔ 以太网温湿度传感器

具体做法：

这种星型独立布线的好处是：单台设备的网线故障只影响自己，不会拖垮整条总线------这点和 RS485 的总线型手拉手有本质区别。

💡 传感器应避开风口、阳光直射、热源、积水区域，保证采集的是区域代表性空气。

二、供电：PoE 一根网线搞定，或独立电源

以太网温湿度传感器有两种供电方式：

传感器支持 IEEE 802.3af/at 标准，从 PoE 交换机通过网线直接取电（44-57V DC），一根网线同时传数据和电，输出电压稳定在 44V~57V DC。这种方式布线量最小，特别适合机房、档案馆等场景。

老旧改造现场若无 PoE 交换机，可用普通交换机 + PoE 分离器方案：交换机只传数据，分离器从网线中把 PoE 供电信号分离出来给传感器供电端子；或者直接 DC12/24V 外接电源独立工作。

⚠️ 选 PoE 方案时，交换机的 PoE 功率预算要算清楚：每个 802.3af 端口最大约 15.4W，802.3at 约 30W，全端口加起来不能超过交换机 PoE 总功率。

三、协议对接：传感器是"网络公民"，平台直接读

以太网温湿度传感器原生支持多种网络协议，无需额外的 RS485 转以太网网关：

典型配置流程：

举个例子，Modbus TCP 读取温湿度时，平台向传感器 IP:502 发送 01 03 00 00 00 02 C4 0B，传感器回复 01 03 04 00 FA 02 5D XX XX，其中 00FA 解析为 25.0℃、025D 解析为 60.5%RH。

四、大规模组网：交换机级联 + VLAN 隔离

当监测面积大、点位多（如多层楼宇、上千平米档案馆、大型数据中心），单台交换机端口不够时：

多级交换机级联方案：

工程最佳实践：

📐 一个参考数据：机房场景建议每 20㎡部署 1 个监测节点，设备密集区可加密到每 10㎡ 1 个。

五、与 RS485 组网的对比小结

六、典型工程落地步骤

💡 如果你的现场已经有办公局域网或机房网络，以太网温湿度传感器可以直接复用现有交换机和布线，只需划一个独立 VLAN 即可------这是它相比 RS485 最大的工程便利。
