亿级IM构架之五 IM网关后侧结构分析

参考钉钉IM后端架构思路，本文聚焦IM网关后端三种主流架构模型，做对比分析，给出架构选型结论，同时完成单机房机器规模估算，最后对比Kafka与RocketMQ在IM场景下的优劣。

前言

IM网关的核心职责：维护海量客户端长连接（自研TCP、QUIC、WebSocket）、协议编解码、token鉴权、前置限流、报文校验；网关不适合承载过重业务逻辑 。网关向后端投递上行消息，一共有三种典型实现方案，不同方案在故障隔离、扩容成本、延迟、运维复杂度上差异巨大。钉钉这类亿级IM，核心思路就是长连接接入层与业务层、消息队列层做充分解耦，避免故障传导，支持接入层大规模独立扩容。

方案1：网关直接RPC调用Worker，Worker承担核心业务

链路：客户端 → IM网关 → Kitex RPC → Worker服务，Worker完成全部业务逻辑（消息校验、存储、会话、推送路由），同步返回应答给网关。

优点

链路简单，没有MQ引入，链路最短，没有消息队列带来的存储开销；
同步调用，发送结果可以实时返回客户端，消息发送成功失败即时反馈；
架构组件少，前期开发上手快。

缺点

网关与Worker强耦合，网关扩容会直接放大Worker的压力；如果部署100台网关，全部网关的上行流量全部打向Worker集群，Worker很容易被打满。
没有削峰能力，消息突增、群消息风暴会直接压垮Worker，进而造成网关大量RPC超时，大批量客户端发送消息报错。
Worker故障、慢逻辑、数据库抖动，直接传导到网关，引发大面积发送失败；长连接网关本身是高可用集群，后端业务抖动直接影响前端用户体验。
不方便做多消费组旁路处理，例如消息审计、统计、监控埋点，需要额外改造。
Worker既要执行业务逻辑，又要处理下行推送路由，职责耦合。

适用场景

小规模IM，消息QPS不高，没有大群消息风暴场景；不适合亿级大规模IM。

方案2：网关直接写Kafka，后端Worker消费Kafka承担任务

链路：客户端 → IM网关，网关内置Kafka生产者，直接将消息写入Kafka；Worker消费Kafka，执行业务逻辑。

优点

MQ天然削峰填谷，消息流量突增时Kafka缓冲，Worker可以按自身能力消费，隔离流量风暴；
网关与Worker完全解耦；支持多消费组，审计、统计可以独立消费topic，互不影响；
异步模型，Worker故障不会直接导致网关立刻报错。

缺点

网关集群全部持有Kafka生产者实例 。如果单机房部署100台网关，则同时存在100个Kafka生产者。生产者会维护元数据、连接、后台刷新任务；修改Kafka配置、生产者参数，需要全量发布全部100台网关，运维成本很高。
网关的核心压力是维持海量长连接，网关扩容时，Kafka生产者实例数量同步增加，会加重Kafka集群元数据压力。
网关职责变重：网关除长连接管理，还要维护Kafka客户端、处理生产者异常、重试逻辑；网关本应该只聚焦长连接，引入MQ客户端会增加网关故障风险。
消息发送变成异步，无法同步返回发送结果给客户端，客户端无法立刻知道消息是否发送成功，必须依靠回执机制确认。

适用场景

网关数量少的小规模集群；网关实例数少，运维压力可控。当网关达到几十上百台规模，该方案运维负担显著上升。

方案3：网关RPC调用接收服务，接收服务写Kafka，后端Worker消费处理

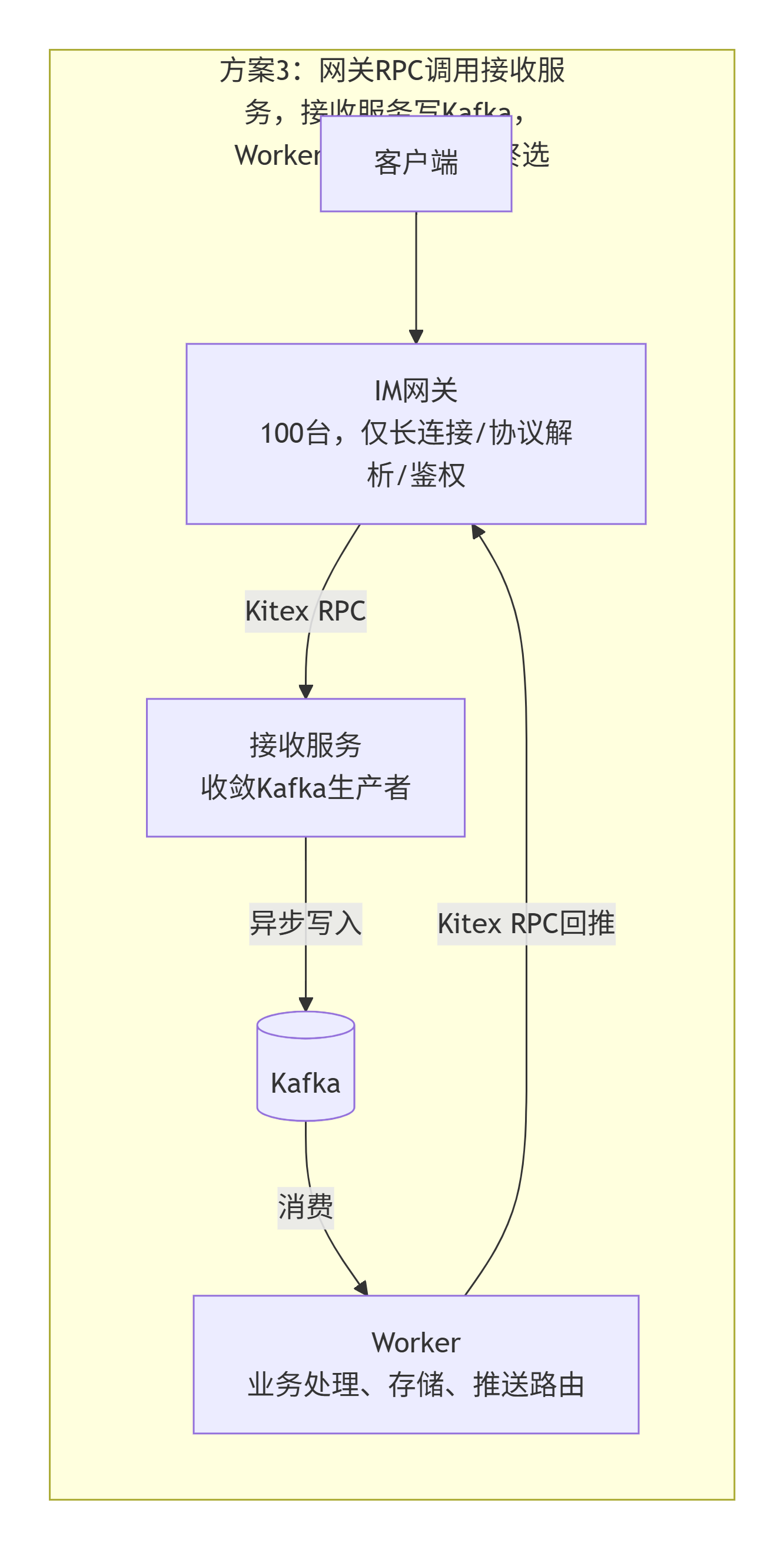

链路：客户端 → IM网关 → Kitex RPC调用接收服务 → 接收服务内部异步写入Kafka → Worker消费Kafka执行业务逻辑；Worker处理完成后，通过Kitex RPC回调网关完成下行消息推送。

核心设计：网关不直接操作Kafka；Kafka生产者全部收敛在少量接收服务实例；网关只负责长连接、协议解析、前置校验，通过内部RPC转发上行消息。

优点

网关集群与Kafka彻底解耦。网关可以大规模水平扩容，例如单机房100台网关用于承接海量长连接，网关扩容不会新增Kafka生产者实例，生产者集中在接收服务。修改Kafka生产者配置，仅需要发布接收服务，100台网关无需变更，运维成本低。
资源错配，资源利用率高：网关数量由在线长连接总数量决定 ；接收服务、Worker数量由消息QPS决定。在线连接很多，但消息QPS不高时，接收服务不需要和网关同步扩到100台，少量实例即可扛住写入压力，节约机器成本。
故障隔离：Kafka抖动、生产者重连异常，故障收敛在接收服务，不会影响全部网关集群；网关只感知Kitex RPC调用结果，具备熔断、超时、限流保护，保护长连接链路稳定。
接收服务统一完成消息标准化、partition key计算、生产者参数、埋点统计、异常监控，逻辑收敛，便于统一治理。
保留RPC调用的应答能力，网关可以拿到接收服务返回结果；RPC失败由上层IM协议msg_id+客户端重传+送达回执做可靠性兜底。
Kafka之后支持多消费组，业务Worker、审计、统计服务独立消费，互不干扰。

缺点

相比方案1，多一跳Kitex RPC，内网环境增加1‑3ms P99延迟；小包IM场景可以接受。
新增接收服务这一个收敛节点，接收服务需要做好水平扩容，防止成为上行流量瓶颈。
RPC调用存在失败场景，不能依靠底层链路保证消息可靠，必须依靠IM上层业务msg_id幂等、客户端重传、送达回执机制兜底。
消息写入Kafka采用异步发送模式，接收服务返回成功不等于消息已经刷入磁盘，需要监控Kafka生产者回调异常指标，配置告警。

适用场景

大规模亿级IM，网关实例数量多，在线连接规模大，消息流量波动大，参考钉钉的分层接入思想，本方案作为最终选型。

架构选型结论

综合故障隔离、扩容能力、运维成本，最终选择方案3：网关RPC调用接收服务，接收服务写Kafka，后端Worker消费处理。

架构分层：

IM网关：负责长连接管理（自研TCP、QUIC、WebSocket）、协议解析、前置鉴权限流；网关通过Kitex调用接收服务；网关后期底层IO可基于netpoll做扩展，和Kitex技术栈统一。
接收服务：专门负责消息标准化、异步写入Kafka，收敛所有Kafka生产者逻辑。
Kafka：消息缓冲层。
Worker服务：消费Kafka，执行业务逻辑：消息存储、会话、权限、推送路由；Worker通过Kitex RPC回推消息到网关下发客户端。

单机房机器规模估算（前提：单机房100台IM网关）

说明：为工程经验估算，8核16G服务器，消息平均1KB，峰值QPS 15万消息/秒；实际生产需要根据压测结果调整，预留30%冗余。

IM网关：100台（给定条件） 职责：承接海量长连接，不执行业务，不操作Kafka。
接收服务（Kitex服务，专门写Kafka） 单实例稳定处理2‑3万QPS；峰值15万QPS，基础6台，加上30%冗余，部署8台接收服务。

接收服务数量由消息QPS决定，和网关100台数量无关，网关只做RPC调用。
Worker业务处理服务（消费Kafka执行业务逻辑） Worker要做消息解析、存储、数据库操作、会话逻辑；单实例处理8000‑12000 QPS；峰值15万QPS，基础13台，加冗余，部署18台Worker服务。
Kafka集群机器 IM场景，3副本；topic分区总数建议为Broker数量2‑3倍；峰值15万消息每秒。 部署6台Kafka Broker（3副本，2个broker一组副本） ，配套3台ZK；生产环境磁盘使用SSD，保障顺序写入性能。

备注：以上为业务消息链路机器，不包含Redis集群、数据库、监控、网关四层LB等基础设施机器。

Kafka与RocketMQ在IM场景优势对比

对比维度	Kafka	RocketMQ
设计定位	高吞吐流式日志系统，分区顺序写，零拷贝sendfile，追求极致吞吐	面向业务消息，内置重试、死信、事务消息、tag过滤，面向业务语义设计
吞吐量	更高，小消息下集群吞吐能力强，适合海量消息流转	吞吐略低于Kafka，但足以支撑亿级IM消息量
消费模型	以pull模式；没有内置重试、死信队列，业务侧自己实现	push+pull双模式；原生内置重试队列、死信队列，对业务更友好
消息顺序	保证同一个partition内顺序	保证队列内顺序；支持严格顺序消息
事务消息	原生不支持事务消息，需要业务层封装	原生支持事务消息，适合和数据库原子落库场景
运维组件	无自带控制台，需要第三方工具；依赖Zookeeper（新版本可移除ZK）	自带完善运维控制台，运维能力开箱即用
延迟消息	无原生支持，需要业务Redis轮询实现	原生支持延迟消息，IM离线通知、定时消息场景友好
堆积能力	极强，TB级消息堆积表现优秀	支持亿级消息堆积，同样可以支撑IM流量峰值
大厂实践	大量IM、流式场景使用	钉钉IM大规模生产落地，万亿级消息验证

IM场景选型总结

如果业务侧可以自行实现重试、死信逻辑，追求高吞吐、大消息堆积能力，选择Kafka；
如果业务希望MQ自带重试、死信、事务消息、延迟消息，减少业务开发工作量，选择RocketMQ；钉钉IM正是基于RocketMQ实现大规模企业IM消息流转。
本套架构选用Kafka，需要业务层自行处理消息重试、死信消息；接收服务做好消息幂等生产者配置。

结尾

网关后端架构的核心思想：网关只做长连接接入，把消息生产、业务处理向外剥离，做到接入层可以独立大规模扩容，故障不会相互传导。方案3通过独立接收服务收敛MQ生产者，在网关实例数量庞大的场景下，运维与稳定性收益最为突出。
