从 Distributed Plan 到 RemoteTask：SqlQueryScheduler 的构建与调度
引言：SqlQueryScheduler 到底负责什么？
在 Presto 的执行过程中，Planner (LogicalPlanner/Optimizer/PlanFragmenter) 最终生成的是一个 Distributed Plan，而真正把这个计划变成 Worker 上运行的 Task，则需要经过 Query Scheduler。
SqlQueryScheduler 是这个过程中的核心组件。从对象作用域来看，SqlQueryScheduler 是一个 Query 级别的调度对象：每个 Query 的执行过程都对应一个独立的 SqlQueryScheduler 实例，它负责维护和推进当前 Query 的 Section、Stage、Task 以及整体执行状态。
如果只从源码方法来看，SqlQueryScheduler 会涉及大量类和方法：StreamingPlanSection、StageExecution、StageScheduler、StageLinkage、RemoteTask、ScheduledSplit、OutputBuffer 等，很容易陷入"这个方法调用了那个方法"的细节，却很难建立整体认识。
实际上，可以把 SqlQueryScheduler 的职责概括成两件事情：
- 构建调度执行实体：将已经生成的 Distributed Plan 转换为可调度的 StageScheduler，并为 Stage 创建相应的 StageExecution 等运行时调度对象。
- 推进调度执行过程：不断调度 Stage、创建 RemoteTask、将 Splits 调度到 Task，并建立上下游 Stage 之间的数据流连接。
理解 SqlQueryScheduler 的关键，不是逐个理解这些类和方法，而是从"构建"和"调度"两个角度，理解它如何将 Distributed Plan 划分为若干 Section，并以 Section 为组织单位构建 Stage 和 Task 的调度实体，再通过持续推进调度状态驱动整个 Query 执行。
Distributed Plan (SubPlan)
│ 划分为 Section
▼
StreamingPlanSection
│ 构建调度执行实体
▼
SqlQueryScheduler
├── StageId1 -> StageExecutionAndScheduler 1
├── StageId2 -> StageExecutionAndScheduler 2
└── ...... │
┌─────────┼─────────┐
▼ ▼ ▼
StageExecution StageScheduler StageLinkage
│ stage 调度
▼
RemoteTask此外，要理解整个调度过程，还需要进一步关注 Stage 之间的运行时数据流关系：一个 Stage 的输出如何连接到下游 Stage，以及这种上下游关系如何影响 Task 的创建和数据交换。StageLinkage 正是连接这一静态调度结构与运行时数据流的关键部分。Stage 之间的数据流连接关系如下图所示：
下面将从两个方面展开：首先分析 SqlQueryScheduler 如何将 Distributed Plan 划分为 Section，并进一步构建 StageExecution 和 StageScheduler；然后分析 schedule() 如何持续推进 Stage 调度、创建 RemoteTask 并调度 Splits，最终驱动整个查询执行。
第一部分：SqlQueryScheduler 的构建------从 SubPlan 到 Stage 调度实体
1.1 从 SubPlan 到 StreamingPlanSection
如前面的文章《Presto 查询引擎内核详解：分布式规划机制》所述，在构建 SqlQueryScheduler 之前，Presto 已经完成了分布式计划的生成，并得到一个 SubPlan。
而在构建 SqlQueryScheduler 时，会通过：
extractStreamingSections(SubPlan plan)将整个 SubPlan 按照物化依赖关系划分为若干个 Section，并通过 StreamingPlanSection 表达这些 Section 级的组织结构。
这里首先需要理解一个问题：
为什么已经有 Stage 了，还需要 Section？
因为 Stage 描述的是一个具体的执行阶段，而 Section 则用于组织一组具有流式数据依赖的 Stage，并划分它们的流式执行范围。
一个 Section 内部通常存在这样的结构：
Stage 1
/ \
Stage 2 Stage 3这些 Stage 之间通过 Streaming Exchange 建立流式数据依赖，因此可以被组织在同一个 Section 中协同推进。
而不同 Section 之间，则通过物化的数据交换形成依赖。例如：
Section A
│
│ materialized result
▼
Section B因此，可以把 Section 理解为 Scheduler 划分流式执行范围的组织单位，Stage 是实际进行 Task 调度和执行状态管理的基本执行单元。
经过 extractStreamingSections() 后，原来的一个完整 SubPlan 就被组织成了一个 Section Tree。
SubPlan
│ extractStreamingSections()
▼
StreamingPlanSection
├── StreamingSubPlan
│ ├── PlanFragment
│ └── Child Stage
│ ├── StreamingSubPlan
│ ├── StreamingSubPlan
│ └── ...
└── Child Section
├── StreamingPlanSection
├── StreamingPlanSection
└── ...从这个角度看：
Section 提供 Stage 之间的组织和依赖边界，而 Stage 则是实际进行 Task 创建、Split 调度和运行状态推进的执行单元。
1.2 从 StreamingPlanSection 到 StageExecutionAndScheduler
有了 Section Tree 之后，SqlQueryScheduler 会通过 createStageExecutions() 为其中的 Stage 创建运行时调度实体。
对于stage这一真正可被调度执行的实体，最重要的抽象是：
StageExecutionAndScheduler
│
├── StageExecution
├── StageLinkage
└── StageScheduler可以把这三个对象理解成一个 Stage 的三个不同侧面。
StageExecution：Stage"现在运行得怎么样"
SqlStageExecution 负责描述 Stage 的运行时状态。例如：
- Stage 当前是什么状态；
- 创建了哪些 Task；
- 哪些 Task 已经完成；
- 哪些 lifespan 已经完成；
- Stage 是否已经完成。
因此：
StageExecution 是 Stage 的运行时执行对象。
StageScheduler：Stage"应该怎么运行"
StageScheduler 负责真正推进 Stage 的调度。例如：
- 选择 Worker；
- 创建 RemoteTask；
- 给 Task 分配 Split；
- 判断 Stage 调度是否已经完成。
不同 Stage 的输入和并行度来源不同，因此需要不同的调度执行逻辑。例如 Source Stage 通常需要根据 Split 推进 Task，而某些非 Source Stage 的 Task 数量可以直接由上游或固定并行度决定。
StageScheduler
├── SourcePartitionedScheduler
├── FixedSourcePartitionedScheduler
├── FixedCountScheduler
└── ScaledWriterScheduler所以：
StageExecution 负责维护 Stage 的运行时执行状态；StageScheduler 负责根据当前状态决定"下一步如何推进调度"。
StageLinkage：Stage"和上下游怎么连接"
Stage 并不是孤立运行的。
例如，在如下的分布式执行计划中：
Stage 2
│
│ Exchange
▼
Stage 1Stage 2 产生的数据需要被 Stage 1 消费。
因此，当 Stage 2 创建任务时，它需要知道：
"该任务的输出会被下游多少任务并发读取？数据数据应该被广播还是被切分？如果广播应该广播多少份？"
而当 Stage 2 创建新的 Task 后，Stage 1 必须知道：
"Stage 2 的这个 Task 在哪个 Worker？它的输出数据从哪里获取？"
这就是 StageLinkage 所负责的核心问题。
因此可以简单记成：
- StageExecution → 我现在执行到哪里了？
- StageScheduler → 下一步怎么执行？
- StageLinkage → 上下游怎么连接？
这也是 StageExecutionAndScheduler 这个抽象存在的意义。
createStageExecutions() 的整体过程
createStageExecutions() 本身是一个递归过程。其会遍历整个 Query 对应的 Section Tree，并在遍历过程中逐层建立 Section 和 Stage 对应的运行时执行实体。
- 递归处理 Child Section；
- 递归构建 Child Section 中的 StageExecutionAndScheduler；
- 创建当前 Section 的 SectionExecution；
- 遍历当前 Section 中的所有 Stage；
- 为每个 Stage 创建 StageExecution、StageLinkage 和 StageScheduler；
- 将三者组合成 StageExecutionAndScheduler；
- 完成当前 Section 的 Root Stage 和 OutputBuffers 配置；
- 汇总当前 Section 及其 Child Sections 中构建出的 StageExecutionAndScheduler；
- 返回整个 Section Tree 对应的 StageExecutionAndScheduler 列表。
最终形成：
StreamingPlanSection
│
▼
SectionExecution
│
├── StageExecutionAndScheduler
│ ├── StageExecution
│ ├── StageLinkage
│ └── StageScheduler
│
├── StageExecutionAndScheduler
│ ├── StageExecution
│ ├── StageLinkage
│ └── StageScheduler
│
└── ...这里有一个很重要的特点：
在当前实现中，SqlQueryScheduler 会在初始化阶段遍历整个 Section Tree，为其中的 Stage 建立对应的 StageExecutionAndScheduler，从而提前构建完整的运行时执行结构。
需要注意的是：这里完成的是"运行时执行结构的构建"，而不是立即执行所有 Stage。
1.3 Query 最终输出：Root Stage、OutputBuffer 与 locationConsumer
Stage 之间的数据连接我们在上面已经介绍过了，但是还有一个特殊的 Stage：Root Stage。
Root Stage 没有下游 Stage，它产生的数据最终会成为整个 Query 的结果。
SqlQueryScheduler 在为 Root Stage 创建调度实体时，会把 Query 层面的 queryStateMachine.updateOutputLocations(...) 方法封装为一个 locationConsumer 传进去。
如此一来，在后续 Root Stage 调度并创建 tasks 时，就可以根据实际输出 buffers 的位置信息更新整个 Query 维护的最终输出位置信息，其核心逻辑可以理解为：
Root Stage 创建 Task
│
▼
得到 Task 的 OutputBuffer location
│
▼
通知 locationConsumer
│
▼
queryStateMachine.updateOutputLocations()
│
▼
Query 维护最终输出位置因此，整个 Query 最终的 locationConsumer 实际上建立了一个非常重要的连接：
Stage 层的输出位置 → Query 层的最终结果。
此外，Root Stage 还有一个特殊的 bucketToPartition：0。
此处可以简单理解为：Query 的最终输出被统一看作一个 bucket / partition。Root Stage 的每个 Task 所持有的 OutputBuffer 都只包含这一个分区，Task 不会再根据某种分区规则将输出数据划分到多个 partition 中。
因此，不论 Root Stage 最终创建多少 Task，这些 Task 都只是分别将自己产生的数据写入各自持有的这个唯一 OutputBuffer 分区中，而不会在 Root Stage 的输出侧继续进行数据分区。Query 层最终会根据这些 OutputBuffer 的 locations，通过一个 ExchangeClient 分别拉取 Root Stage 各 Task 产生的结果，并将这些结果作为整个 Query 的最终输出。
这里暂时先不把 bucketToPartition / OutputBuffer 的具体实现展开太多，只需要记住：
Root Stage 是 Stage 层和 Query Result 之间的桥梁。
1.4 Stage 之间的数据连接模型：StageLinkage、bucketToPartition 与 OutputBuffer
理解 StageLinkage 最容易的方法，是先理解 Presto 中的三个概念：
bucket → partition → node(task)Bucket
Bucket 是数据分布层面的逻辑概念。
例如一个 Hash Partitioning：
hash(key) % N可以把数据划分到多个 bucket。
在 Presto 中，Bucket 更多用来描述：
某条数据逻辑上属于哪个数据分桶（数据分片）。
Partition
Partition 则更接近 Stage 实际执行时的任务分区。
在本文的调度模型中，可以近似理解为一个 partition 通常对应一个 Task 的执行分区。而 Task 最终会运行在某个 Worker Node 上。
一个需要强调的地方是：多个 bucket 可以映射到同一个 partition。因此不能简单认为：
bucket == partition而是可能存在：
bucket 0 ─┐
bucket 1 ─┼──→ partition 0
bucket 2 ─┘
bucket 3 ───→ partition 1bucketToPartition
bucketToPartition 就是负责描述：
bucket → partition的映射。例如：
bucketToPartition = [0, 0, 1, 1]
bucket 0 → partition 0
bucket 1 → partition 0
bucket 2 → partition 1
bucket 3 → partition 1为什么需要这个映射？因为上游 Stage 产生数据时，需要知道：
某个 bucket 的数据最终应该进入哪个 OutputBuffer partition 才可以被下游 stage 正确的消费。
因此数据路径可以理解成：
Page
│ BucketFunction
▼
bucket
│ bucketToPartition
▼
partition
│
▼
对应 OutputBuffer partition这也是为什么在构建 StageExecutionAndScheduler 时，bucketToPartition 信息会从下游 parent stage 逐步传递给上游 child stage。
StageLinkage 把这些东西连接起来
例如，对于如下的分布式执行计划：
Stage 1
▲
│ Exchange
│
Stage 2Stage 2 是生产者，Stage 1 是消费者。
Stage 1 创建 Task：
Stage 1
│
├── Task 1-0
└── Task 1-1同时 Stage 2 创建 Task：
Stage 2
│
├── Task 2-0
└── Task 2-1Stage2 的 tasks 会拥有自己的 OutputBuffer，而 Stage1 的 tasks 会通过各自的 ExchangeClient 去拉取上游数据。
因此，Stage1 需要知道：
- Task 2-0 的输出在哪里？
- Task 2-1 的输出在哪里？
而 Stage2 在创建 Task 和建立输出连接时，同样也需要结合下游 Stage 的并行度以及 partition 映射信息，使自己的 OutputBuffer 能够按照既定的数据分区方式向下游提供数据。

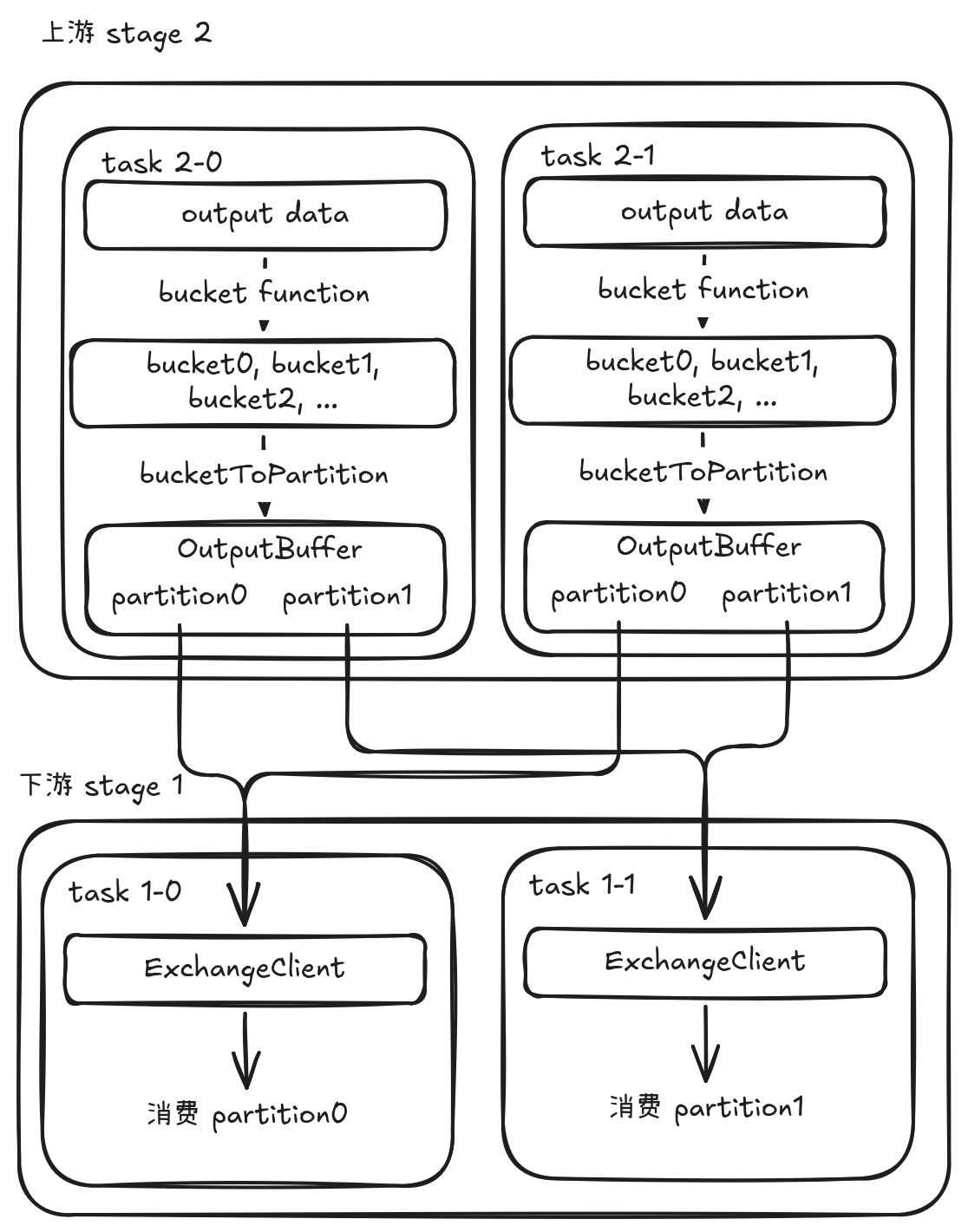

因此整体连接关系就是：
Stage 2
│
┌──────┴──────┐
▼ ▼
Task 2-0 Task 2-1
│ │
▼ ▼
OutputBuffer OutputBuffer
│ │
└──────┬──────┘
│
Output locations
│
│ StageLinkage
▼
Stage 1 Task(s) ExchangeClient当 Stage 在调度过程中创建新的 RemoteTask 时，StageLinkage.processScheduleResults() 会利用新产生的 Task location 更新上下游 Stage 的连接关系。
所以可以把 StageLinkage 理解为：
Stage 树在运行时的"连接管理器"。
它不是简单保存父子 Stage 关系，而是负责在 Stage 的 Task 动态创建过程中，维护上下游 Task 之间的运行时关联，并将新产生的 Task location 等信息传递给相关的执行实体。真正的数据传输则由 OutputBuffer 和 ExchangeClient 等组件完成。
第二部分：SqlQueryScheduler 的调度------从 Ready Section 到 RemoteTask
2.1 一次 schedule() 并不意味着整个 Query 调度完成
理解 SqlQueryScheduler 的调度流程时，最容易产生的一个误区是：
schedule() 是不是负责把整个 Query 一次性调度完？
答案是否定的。更准确地说，一次 schedule() 会持续推进当前已经 Ready 的 Sections，直到当前不存在仍可继续调度的 Ready Section，然后返回。
可以用下面的模型理解：
schedule()
│
▼
找到当前 Ready 的 Sections
│
▼
调度其中的 Stage
│
├── Stage 尚未完成调度
│ ↓
│ 继续调用 StageScheduler.schedule()
│ ↓
│ 创建更多 Task / 调度更多 Splits
│
└── 当前 Ready Sections 中的 Stages 全部完成调度
│
▼
重新检查 Ready Sections
│
┌────┴────┐
│ │
有 无
│ │
▼ ▼
继续调度 schedule() 返回
│
▼
等待后续 Stage 执行状态变化
│
▼
再次 schedule()因此，schedule() 返回时，并不意味着整个 Query 的所有 Sections 都已经完成调度。它严格表示当前已经 Ready 的调度工作已经被消耗完；但仍可能存在尚未 Ready 的 Sections，它们需要等待上游 Section 执行完成后才能进入下一轮调度。
例如：
Section A ──→ Section B ──→ Section C第一次 schedule() 可能完成对 Section A 的调度：
Section A
↓
其中所有 Stage 完成 scheduling
↓
当前没有新的 Ready Section
↓
schedule() 返回此时 B 可能仍未 Ready，因为它依赖 A 的执行完成，而不仅仅是 A 的 scheduling 完成。待 A 执行完成后，B 才会变为 Ready，此时触发的 schedule() 才会启动对 Section B 的调度。
因此，一次 schedule() 的边界是"当前 Ready 的调度工作已经全部推进完成"，而不是"整个 Query 已经完成调度"。Presto 的调度因此更适合被理解为一个持续推进 Query 执行状态机的过程，而不是一次性完成全部调度工作的函数调用。

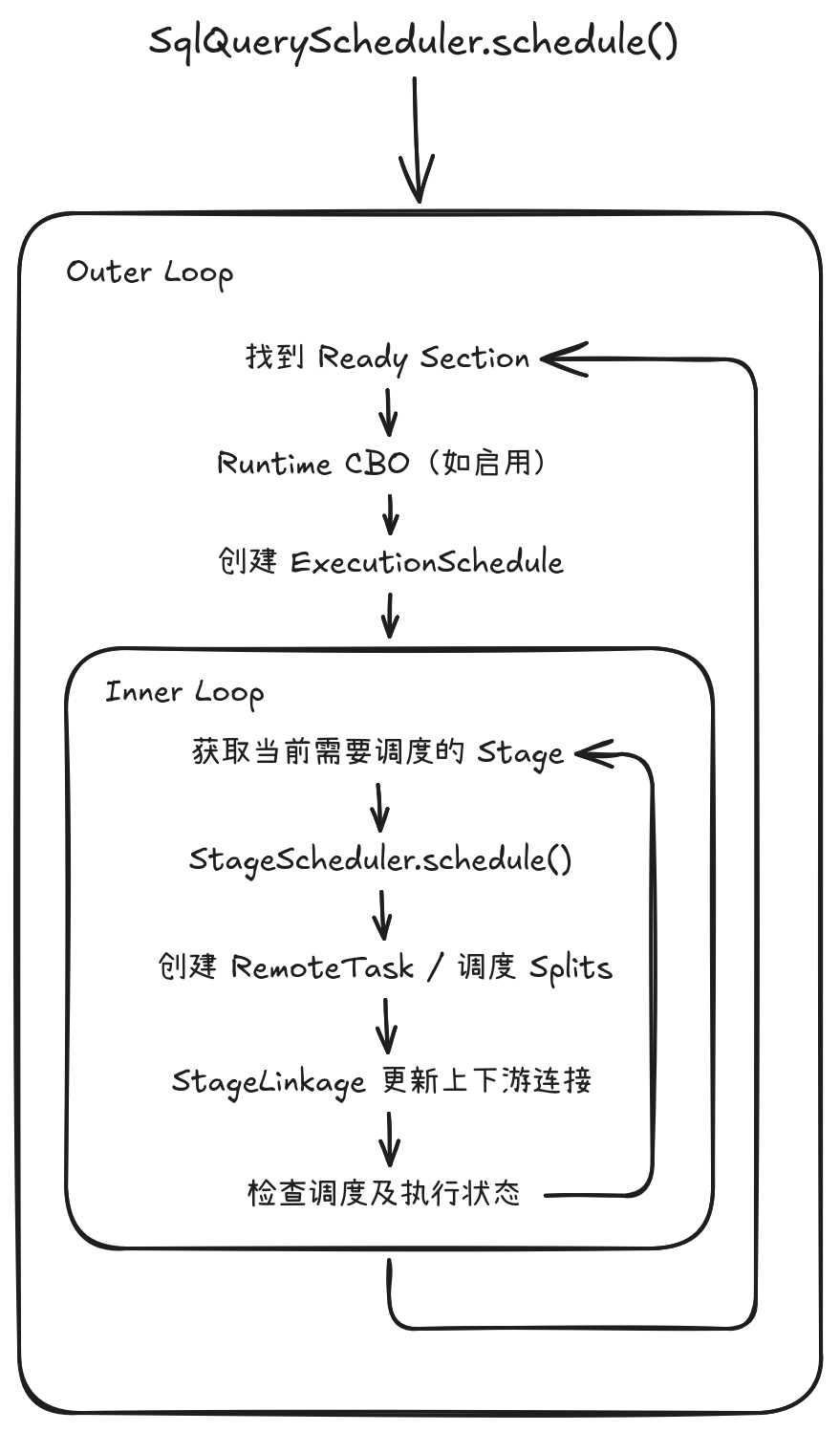

2.2 schedule() 的核心：Ready Section 循环 + Stage 调度循环
从整体结构来看，SqlQueryScheduler.schedule() 可以抽象成两层循环，分别负责 Section 级别的调度推进 和 Stage 级别的实际调度。
两层循环解决的是不同层次的问题。
Outer Loop：决定"哪些 Section 可以进入本轮调度"
首先通过 getSectionsReadyForExecution() 找到当前已经满足依赖条件的 Section，并选取本轮需要处理的 Section。
例如：
Section A
│
▼
Finished
Section B
│
▼
Ready此时 Scheduler 可以将 Section B 加入本轮调度，并为其创建对应的 ExecutionSchedule。如果运行时 CBO 已启用，还会在此阶段对相关计划片段进行 Runtime Optimization。
需要注意，一次 Outer Loop 不一定会处理所有 Section：一方面本轮可同时调度的 Section 数量存在限制；另一方面，Query 中还可能存在尚未 Ready 的 Section。后者需要等待上游执行状态发生变化后，才能在后续循环中进入调度。
Inner Loop：持续完成当前选中 Section 中 Stage 的调度
对于 Outer Loop 选中的 Section，会根据配置的 executionPolicy（如 all-at-once 或 phased）将其构建为 ExecutionSchedule，通过 ExecutionSchedule 决定当前需要调度哪些 Stage。
随后对这些 StageExecutionAndScheduler 逐个执行：
StageScheduler.schedule()
↓
创建 RemoteTask / 调度 Splits
↓
StageLinkage.processScheduleResults()
↓
更新上下游 Stage 的运行时连接如果当前 Stage 的调度尚未完成，Inner Loop 会继续循环推进当前 Section 的 Stage 调度；只有当相关 Stage 都完成 scheduling，当前 ExecutionSchedule 调度才算完成。
综上所述：真正创建 RemoteTask、调度 Split 的动作发生在 Inner Loop 的 StageScheduler.schedule() 中，而 Outer Loop 则负责不断寻找新的 Ready Section，并推动整个 Query 的调度向前发展。
2.3 Section 级别的调度实体：ExecutionSchedule
Section Ready 以后，并不是简单地：
for each stage:
schedule()而是首先通过：
executionPolicy.createExecutionSchedule(...)创建一个 ExecutionSchedule。它可以理解为附加在 Section 层面上的 Stage 调度策略实体，负责决定当前应该启动哪些 Stage 进行调度，以及整个 Section 的调度是否完成。
目前主要有两种策略：
ExecutionPolicy
├── AllAtOnceExecutionPolicy
└── PhasedExecutionPolicy对应创建：
ExecutionSchedule
├── AllAtOnceExecutionSchedule
└── PhasedExecutionScheduleExecutionSchedule 的核心接口非常简单：
Set<StageExecutionAndScheduler> getStagesToSchedule();
boolean isFinished();也就是说，ExecutionSchedule 并不负责真正创建 Task 或分配 Split，而是负责回答：
当前这个 Section，哪些 Stage 应该被交给 StageScheduler 推进？
AllAtOnceExecutionSchedule
AllAtOnceExecutionSchedule 不会把 Section 中的 Stage 划分成多个阶段，而是将所有 Stage 放入 schedulingStages 中，同时计算一个 preferredScheduleOrder，用于确定推荐的调度顺序。
其调度过程可以概括为：
Section 中所有 Stage
↓
根据 PlanNode 拓扑结构计算 preferredScheduleOrder
↓
按照该顺序排列 Stage
↓
getStagesToSchedule()
↓
返回尚未 SCHEDULED / RUNNING / done 的 Stage这里的"AllAtOnce"并不是说所有 Stage 严格同时执行，而是：
所有 Stage 都属于当前可调度集合，不存在必须等待前一阶段完成的 Section 内部调度屏障。
同时，源码会通过 Visitor 遍历 PlanNode，为 Stage 计算一个合适的 preferredScheduleOrder。例如：
- Join 优先访问 build/right side，再访问 probe/left side；
- Union、Exchange 的多个 source 按从左到右访问；
- 遇到 RemoteSourceNode 时，会递归处理其对应的下游 PlanFragment。
由于 Visitor 是自顶向下遍历、在 fragment 访问结束后再将自身加入结果，最终形成的整体顺序是偏向自下而上的调度顺序。
因此，AllAtOnce 的核心可以概括为：
全量开放 Stage + 提供一个 preferred schedule order。
PhasedExecutionSchedule
PhasedExecutionSchedule 则会进一步对 Section 中的 Stage 进行阶段划分。
它首先通过 extractPhases() 构建 Stage 之间的调度依赖图：
Stage A ──→ Stage B
│
└──────→ Stage C图中的边表示调度上的先后约束，例如 Join 的 build side 和 probe side 之间可能存在相互制约。
随后通过 Strongly Connected Components（SCC） 找出存在循环依赖的 Stage 集合。处于同一个强连通分量中的 Stage 不能简单地按照先后顺序调度，否则可能因为一方等待另一方而形成调度死锁，因此需要放入同一个 phase。
例如：
S1 ──→ S2
↑ │
└───────┘
↓ SCC
Phase 1 = {S1, S2}将 SCC 压缩后，再得到一个 DAG，并通过拓扑排序得到最终的：
Phase 1
↓
Phase 2
↓
Phase 3运行时，activeSources 表示当前已经开放调度的 Stage 集合。getStagesToSchedule() 会首先清理已经完成或已经进入 SCHEDULED/RUNNING 状态的 Stage，然后根据需要从 schedulePhases 中加入新的 phase。
不过它也不会机械地一次只开放一个 phase：addPhaseIfNecessary() 会尽量保证当前 active set 中包含可以直接提供数据的 source/table-scan Stage，从而避免调度过度串行化。
因此，Phased 调度策略的核心可以概括为：
通过依赖图划分调度阶段，将必须同时推进的 Stage 放入同一个 phase，并在阶段之间建立明确的调度屏障。
最终，两种策略的区别可以简单记为：
AllAtOnce
= 所有 Stage 都开放
+ preferred schedule order
Phased
= Stage 依赖分析
+ SCC 合并
+ Phase 顺序
+ 当前 Phase 调度完成后再开放后续 Phase所以，Section 层的 ExecutionSchedule 解决的是：
一个 Section 内部，哪些 Stage 现在应该被推进，以及这些 Stage 应该以什么节奏被开放。
至于 Stage 被开放之后如何创建 Task、如何分配 Split、如何跟踪远程任务状态，则继续由 StageScheduler 以及其下层的调度执行逻辑负责。
2.4 Section 开始调度前的 Runtime CBO
SqlQueryScheduler 中还有一个比较有意思的设计：
Section 真正开始调度之前，执行计划仍然可能根据运行时信息发生调整。
流程可以简化为：
Section Ready
│
▼
tryCostBasedOptimize()
│
▼
performRuntimeOptimizations()
│
▼
Runtime Plan Optimizer
│
▼
新的 Plan
│
▼
updatePlan()
│
▼
updateStageExecutions()
│
▼
真正开始调度为什么已经完成 Planner 阶段了，调度阶段还要修改 Plan？
因为某些优化依赖运行时才能获得的信息。例如：
- 运行时统计信息；
- 已经完成的 Child Stage 信息；
- 中间结果规模等。
因此 SqlQueryScheduler 并不是：
Planner 生成 Distributed Plan
↓
Scheduler 原封不动执行 Plan而更接近：
Planner
↓
Distributed Plan
↓
Scheduler
↓
Section 级
Runtime Optimization
↓
调度并执行最终 Plan因此，SqlQueryScheduler 构建完毕并不意味着整个 Query 的执行结构已经完全固定。Runtime Optimization 发生后，Scheduler 需要通过 updatePlan() 和 updateStageExecutions() 将新的 Plan 同步到已有的执行实体，然后才进入后续的 Stage 调度。
2.5 Stage 真正开始调度：StageScheduler、RemoteTask 与 Exchange
前面 ExecutionSchedule 决定了当前哪些 Stage 可以开始调度。接下来，真正负责将 Stage 调度为实际运行在 Worker 上的 Task 的，就是 StageScheduler。
整体链路可以概括为：
SqlQueryScheduler
↓
ExecutionSchedule
↓
StageExecutionAndScheduler
↓
StageScheduler
↓
RemoteTask (Split)
↓
Worker 执行不同类型 Stage 的数据来源和执行方式不同，因此 StageScheduler 有多种实现：
StageScheduler
├── SourcePartitionedScheduler
├── FixedSourcePartitionedScheduler
├── FixedCountScheduler
└── ScaledWriterScheduler它们解决的是不同类型的 Task (Split) 调度场景。
SourcePartitionedScheduler
用于存在本地数据源（Source）的 Stage。它的核心任务是动态决定：
Source Split → Worker通过 DynamicSplitPlacementPolicy 等机制，可以将节点选择延迟到实际调度 Source Split 时进行。
FixedSourcePartitionedScheduler
同样用于包含 Local Source 的 Stage，但与 SourcePartitionedScheduler 的关键区别在于：Local Source 本身能够提供确定的 partitioning 信息，因此 Scheduler 可以基于这些 partition 预先确定 Task 的执行分布，而不需要完全依赖运行时动态选择 Worker。
这种调度方式同时还需要处理 grouped execution、lifespan、task recovery 等执行特性。
FixedCountScheduler
用于 Task 数量和 partition 分布已经基本确定的 Stage。例如：
partition 0 → Task 0 → Worker A
partition 1 → Task 1 → Worker B
partition 2 → Task 2 → Worker C构建 Scheduler 时，会通过 NodePartitionMap 得到 partition → node 的映射，调度时主要就是根据 partition 找到对应 node，然后创建 Task。
ScaledWriterScheduler
用于 Writer Stage。Writer 的并行度可能随着执行过程动态调整，因此 Task 数量并不是一开始就完全固定的。
因此，从 SqlQueryScheduler 的角度，并不需要关心每种 Scheduler 的具体实现细节。而是把它们统一理解为：
StageScheduler 负责把一个已经确定可以调度的 Stage，进一步转换成实际运行在 Worker 上的 RemoteTask，并为其提供必要的数据源和上下游输入输出的连接信息。
Exchange：Stage 之间如何建立数据传输
当 StageScheduler 开始创建 Task 后，Stage 才真正进入运行时执行。例如：
Stage 2
├── Task-2-0 → Task URI A
└── Task-2-1 → Task URI B这些 Task 在 Worker 上执行，并通过自己的 OutputBuffer 产生输出数据。
假设执行计划中存在：
Stage 2 → Exchange → Stage 1那么运行时的数据通路可以理解为：
Stage 2
├── Task-2-0 → OutputBuffer → URI A ─┐
└── Task-2-1 → OutputBuffer → URI B ─┤
↓ StageLinkage
ExchangeClient
↓
Stage 1这里需要注意，Exchange 在 Plan 中表现为 Stage 之间的逻辑数据连接；到了运行时，则通过上游 Task 的 OutputBuffer、Task URI，以及下游的 ExchangeClient 等组件，具体建立数据传输路径。
StageLinkage 则位于两者之间：它描述当前 Stage 与上下游 Stage 的运行时连接关系，并提供下游建立 Exchange 所需要的 Task URI、partition 等运行时信息。
因此，从整个调度的执行过程来看，仅仅理解 StageScheduler → RemoteTask 还不够：Task 被创建出来之后，还需要通过 Exchange 机制与其他 Stage 建立实际的数据传输关系。
Plan 层：
Stage 2 ── Exchange ──> Stage 1
Runtime：
Task-2-*
↓
OutputBuffer
↓
Task URI / partition 信息
↓ StageLinkage
ExchangeClient
↓
Stage 1可以把这一过程记成一句话：
ExecutionSchedule 决定"哪些 Stage 现在可以调度"，StageScheduler 决定"这个 Stage 怎么创建和推进 Task"，而 RemoteTask、OutputBuffer、Task URI 与 ExchangeClient 等组件，则共同完成 Task 的实际执行以及 Stage 之间的数据传递。
总结：建立 SqlQueryScheduler 的整体心智模型
经过前面的分析，可以把 SqlQueryScheduler 的职责概括成三个层次。
第一层是构建执行结构
SqlQueryScheduler 将 SubPlan 转换为 StreamingPlanSection，再进一步构建 SectionExecution、StageExecutionAndScheduler 等运行时执行实体。这个过程解决的是：
Query 应该由哪些可以被调度和执行的实体组成？
第二层是推进执行
Section Ready 之后，ExecutionSchedule 决定当前哪些 Stage 可以开始调度，StageScheduler 再负责具体推进 Stage，最终创建并调度 RemoteTask 到 Worker 上执行。这个过程解决的是：
什么时候调度哪个 Stage，以及如何把 Stage 推进成实际运行的 Task？
而 schedule() 并不是一次性完成整个 Query，而是随着执行状态不断变化，持续推进各个 Section 和 Stage。
第三层是建立 Stage 之间的数据通路
上游 Task 通过 OutputBuffer 产生数据，下游通过 ExchangeClient 获取数据，而 Task URI、partition 等运行时信息则将两者连接起来。这个过程解决的是：
一个 Stage 产生的数据，如何被下游 Stage 找到并消费？
因此，如果只保留一张图，可以用下面这张图建立 SqlQueryScheduler 的整体心智模型：
SqlQueryScheduler
│
┌─────────────┴─────────────┐
│ │
构建执行结构 推进执行
│ │
▼ ▼
StreamingPlanSection ExecutionSchedule
│ │
▼ ▼
StageExecutionAndScheduler StageScheduler
┌───────┼───────┐ │
│ │ │ ▼
▼ ▼ ▼ RemoteTask
Execution Linkage Scheduler │
▼
OutputBuffer
│
▼
ExchangeClient
│
▼
下游 Stage从这个角度看，SqlQueryScheduler 并不只是一个"调度 Task 的类"，而是连接 Distributed Plan 与实际运行时执行的桥梁：
它把静态的 Distributed Plan 转换成动态调度及运行时的 Section、Stage 和 Task，并建立 Stage 之间真实的数据执行关系。
所以，理解 SqlQueryScheduler 的关键，并不是记住每个方法调用了什么，而是抓住三个核心问题：
- Distributed Plan 如何转换成 StageExecutionAndScheduler？
- 哪些 Stage 可以调度，以及这些 Stage 如何一步步变成 RemoteTask？
- Stage 之间如何通过 Exchange 建立真实的数据通路？
掌握这三个问题，SqlQueryScheduler 的主要代码结构也就基本串起来了。
至于 NodePartitioningManager、BucketNodeMap、具体的 StageScheduler 实现，以及 RemoteTask 的通信及监控管理机制，则属于下一层实现细节，可以在后续再深入。
作者：王冬
PrestoDB Committer | Presto Iceberg Code Owner
- GitHub: https://github.com/hantangwangd
- Email: mingwbd@gmail.com
本文章同步发表于：
https://hantangwangd.github.io/zh/posts/2026-09-05-sql-query-scheduler.html
