每天认识一个组件：统一 Shuffle 引擎Apache Uniffle

一、引言

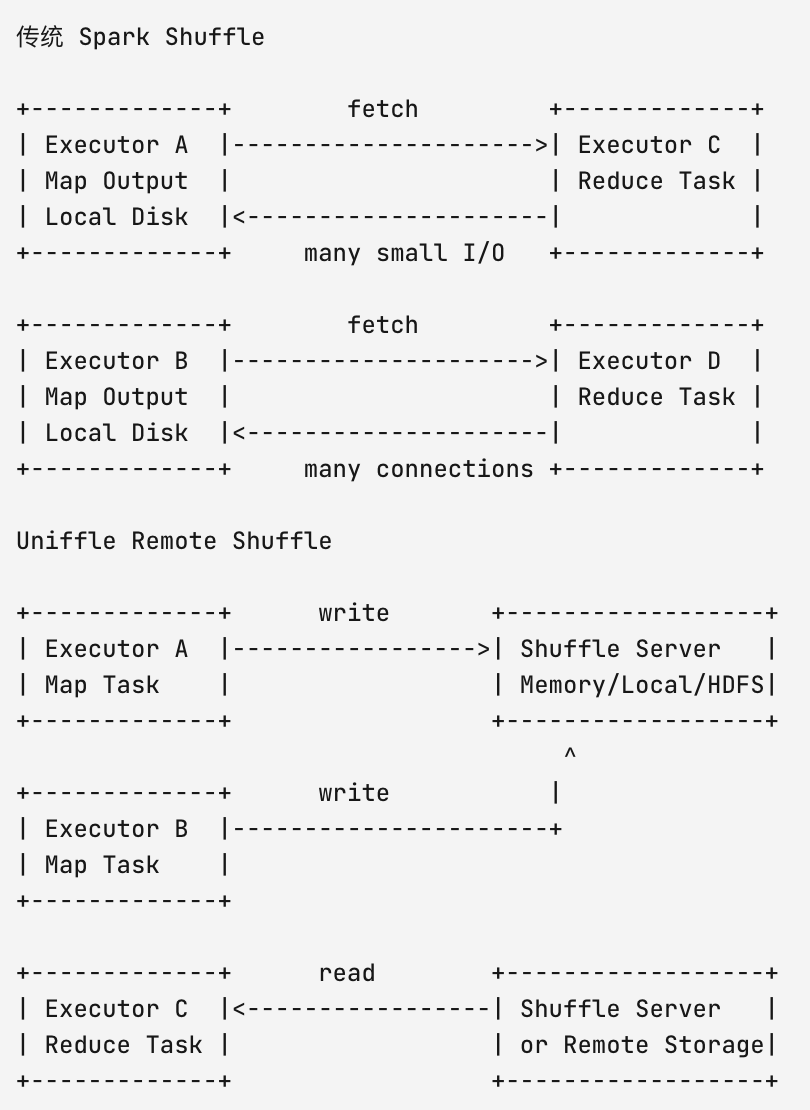

在 Spark、MapReduce、Tez 等分布式计算任务中，Shuffle 往往是最容易放大性能瓶颈和稳定性问题的环节。在传统 Spark Shuffle 中，Map 端会把中间数据落在 Executor 所在节点的本地磁盘上，Reduce 端再跨节点拉取这些数据。这个模式在中小规模任务中足够直接，但在大规模集群、动态资源调度、云原生环境和超大 Shuffle 作业中，会暴露几个典型问题。

• Shuffle 数据和计算资源强绑定。Executor 退出、节点下线、磁盘损坏或本地目录被清理，都可能影响后续 Reduce 端读取。
• 大量 Reduce 端并发拉取 Map 输出时，会带来连接数膨胀和随机 I/O 压力。
• 在云原生和弹性资源场景中，计算 Pod 或 Executor 的生命周期更短，Shuffle 数据如果仍然绑在计算节点上，动态伸缩会受到限制。

Apache Uniffle 的核心思路是把 Shuffle 数据从计算节点本地磁盘中解耦出来，交给独立的远程 Shuffle 服务管理，从而减少连接数、降低随机 I/O、缓解大规模任务中的内存或磁盘空间失败，并提升资源编排弹性。

远程 Shuffle 的关键变化不是"把本地磁盘换成 HDFS"这么简单，而是引入一层专门的 Shuffle 服务，把写入、缓存、合并、索引、容错和存储选择从计算引擎中剥离出来。

二、Uniffle 是什么

Apache Uniffle 是一个 Remote Shuffle Service，它为 Apache Spark 应用提供把 Shuffle 数据存储到远程服务器的能力。 同时，Uniffle 也被描述为面向多个计算框架的统一 Shuffle 引擎，已经提供 Spark 和 MapReduce 的可插拔客户端插件来启用远程 Shuffle。

从用户视角看，Uniffle 不是替代 Spark、MapReduce 或 Tez 的计算引擎，而是替代或增强这些引擎的 Shuffle 层。应用仍然由 Spark Driver、Executor、Map Task、Reduce Task 执行；变化在于 Shuffle 数据不再主要依赖 Executor 本地目录，而是通过 Uniffle 客户端写入 Shuffle Server，并按配置落到内存、本地磁盘、HDFS 等存储介质。

Uniffle 的定位概括为：高性能、通用的远程 Shuffle 服务，面向分布式计算引擎。 这意味着它的目标不是解决所有计算性能问题，而是聚焦 Shuffle 这个高 I/O、高网络、高状态管理复杂度的环节。

三、架构组成

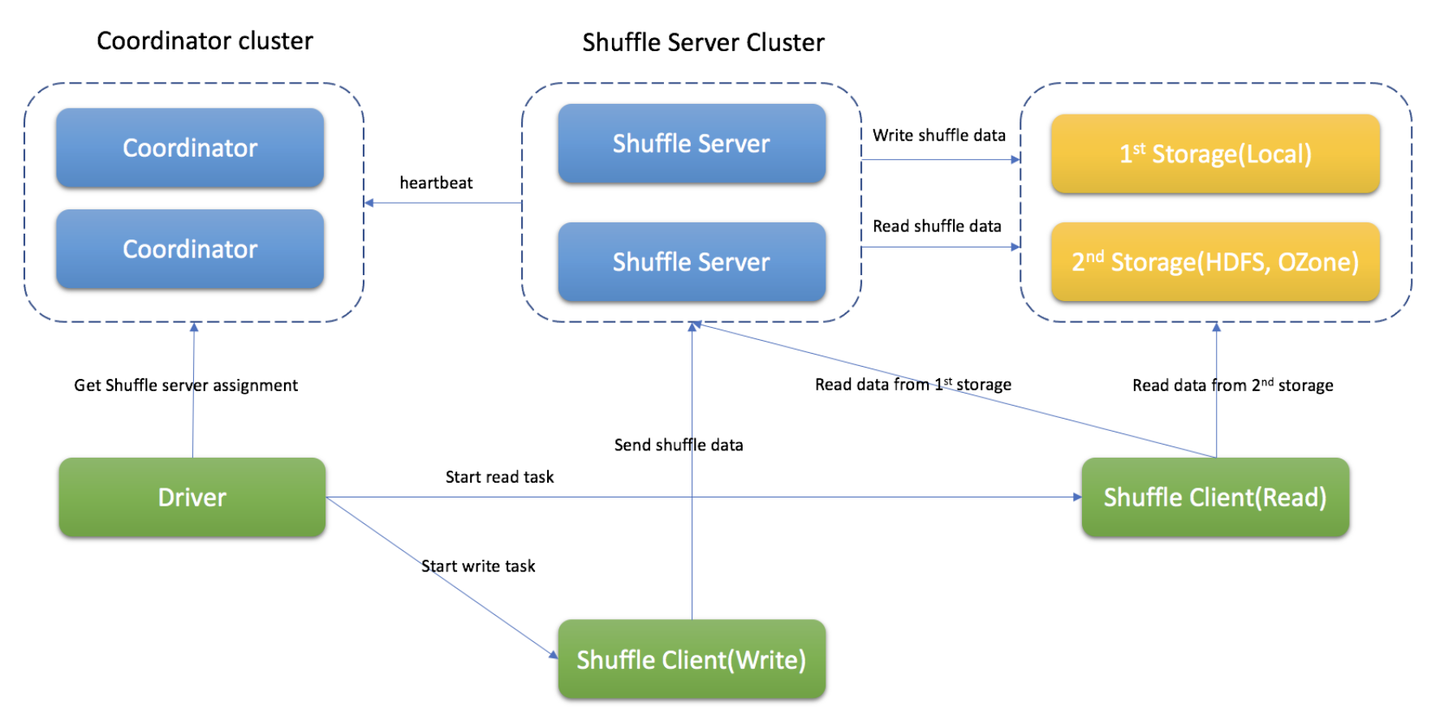

Uniffle 的核心架构包含三类组件：Coordinator 集群、Shuffle Server 集群，以及必要时使用的远程存储，例如 HDFS。Coordinator 是控制面，Shuffle Server 是数据面。Coordinator 负责收集 Shuffle Server 状态，并为作业分配 Shuffle Server；Shuffle Server 负责接收 Shuffle 数据、合并数据并写入存储。

四、Shuffle 读写流程

Uniffle 的 Shuffle 写入流程可以分成客户端缓冲、发送、服务端缓存、刷盘、索引记录和读取几个阶段。

Spark Driver 会先向 Coordinator 请求 Shuffle Server；Spark Task 写 Shuffle 数据时，会先把 KV 数据写入 Buffer，在 Buffer 满或 Buffer Manager 满时刷入队列，再由线程池处理发送。Shuffle Server 会先把数据缓存到内存，在 Buffer Manager 满时刷入队列，最终把数据以 index file 和 data file 的形式写入存储；写完后，Task 会向 Shuffle Server 上报所有 blockId，用于后续数据校验。

Uniffle Shuffle 写入链路

Spark Driver
    |
    | 1. 向 Coordinator 请求 Shuffle Server 分配
    v
Coordinator
    |
    | 2. 返回可用 Shuffle Server
    v
Spark Map Task
    |
    | 3. KV 写入客户端 Buffer
    v
Client Buffer / Queue
    |
    | 4. 请求 Shuffle Server 内存并发送数据
    v
Shuffle Server Memory
    |
    | 5. 内存缓存，达到条件后进入 flush queue
    v
Flush Thread Pool
    |
    | 6. 写入 Local Disk / HDFS / Hybrid Storage
    v
Data File + Index File
    |
    | 7. 上报 blockId，用于后续校验
    v
Shuffle Metadata

读取时，Spark Task 会根据不同存储类型，从 Shuffle Server、远程存储或二者同时读取 Shuffle 数据。 这也是 Uniffle 与传统本地 Shuffle 的重要区别：读取路径由服务端和存储模式共同决定，而不是固定从 Executor 本地磁盘拉取。

Uniffle 的 Shuffle 数据以 data file 和 index file 存储：data file 保存特定 partition 的所有 blocks，index file 保存每个 block 的元数据。 这种文件组织方式有助于读端按 partition 和 block 元信息定位数据。

Shuffle 文件格式示意

Partition N

data file
+---------+---------+---------+---------+
| Block 1 | Block 2 | Block 3 | Block 4 |
+---------+---------+---------+---------+

index file
+---------+--------+--------+----------+
| BlockId | Offset | Length | Checksum |
+---------+--------+--------+----------+
|   B1    |   0    |  128K  |   CRC    |
|   B2    | 128K   |  256K  |   CRC    |
|   B3    | 384K   |   64K  |   CRC    |
+---------+--------+--------+----------+

五、存储模式

Uniffle 支持多种存储模式：Memory & Local、Memory & Remote Storage、Memory & Local & Remote Storage，生产环境推荐 Memory & Local & Remote Storage。

在配置中，对应的rss.storage.type支持MEMORY_LOCALFILE、MEMORY_HDFS、MEMORY_LOCALFILE_HDFS。

|----------------------------|-----------------------|----------------------|------------------|
| 存储模式 | 典型配置 | 适合场景 | 主要取舍 |
| Memory + Local File | MEMORY_LOCALFILE | 本地磁盘充足、追求较低延迟 | 依赖本地磁盘容量和健康状态 |
| Memory + HDFS | MEMORY_HDFS | 本地磁盘受限、希望借助远程存储 | 网络与 HDFS 写入性能更关键 |
| Memory + Local File + HDFS | MEMORY_LOCALFILE_HDFS | 生产环境、大小 Shuffle 混合负载 | 配置和调优复杂度更高 |

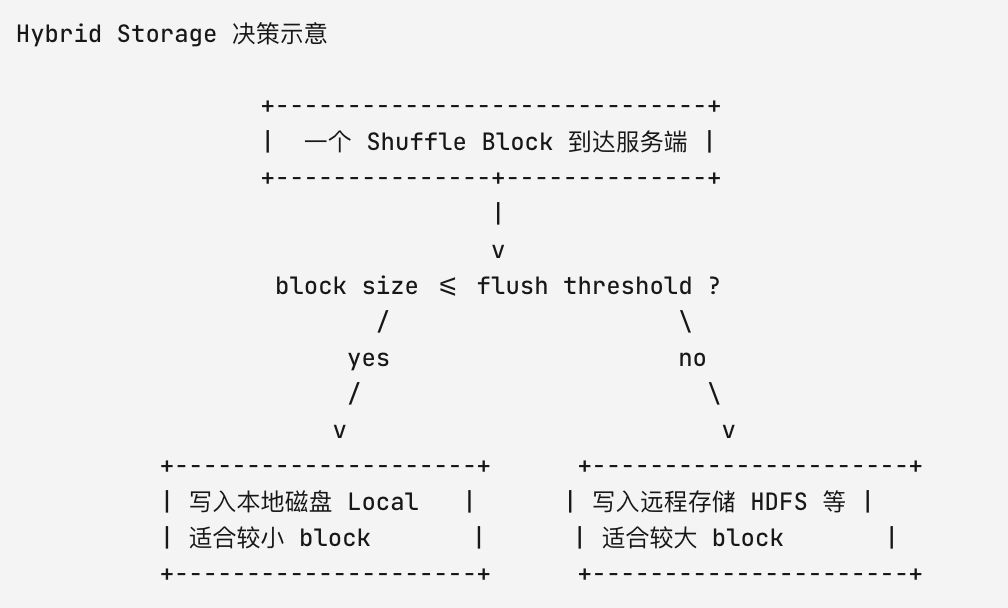

Uniffle 的一个设计原则是同时处理小 Shuffle 和大 Shuffle，因此 Shuffle Server 会把小 block 写到本地磁盘，把大 block 写到 HDFS，阈值由 rss.server.flush.cold.storage.threshold.size 配置；建议根据 workload 和存储系统情况调节该参数，使远程写和本地写比例适配实际负载。

这个阈值很容易被误解，rss.server.flush.cold.storage.threshold.size 默认值是 64M；如果在 MEMORY_LOCALFILE_HDFS 模式下把它设置成 100g，那么即使启用了 HDFS，也不会有数据写入 DFS，因此使用 DFS 时需要设置合适值，例如 64m 或 128m。

六、功能特性

Uniffle 的优势可以从性能、可靠性、弹性和多引擎支持四个角度理解。主要包含 Fast、Reliable、Elastic 三个核心卖点：Fast 是减少 Shuffle 中的连接数和随机 I/O；Reliable 是减少大作业的 OOM 或磁盘空间失败；Elastic 是支持编排并提升资源利用率。在计算引擎支持方面，支持 Spark、MapReduce/Tez 和 Kubernetes Operator ，Uniffle 为 Spark 和 MapReduce 提供可插拔客户端插件。

|-------------------------|------------------------------------------------------------------|-------------------------|
| 能力 | 说明 | 工程价值 |
| 远程 Shuffle | Spark 应用可把 Shuffle 数据存到远程服务器 | 解耦计算节点与 Shuffle 数据 |
| Coordinator 分配 | Coordinator 收集 Server 状态并为作业分配 Server | 支持集中调度和负载均衡 |
| 多存储模式 | 支持 MEMORY_LOCALFILE、MEMORY_HDFS、MEMORY_LOCALFILE_HDFS | 可按成本、性能、可靠性选择存储 |
| 动态客户端配置 | Coordinator 可启用 dynamic client conf | 降低客户端逐作业配置成本 |
| Client Quorum | 客户端可把 block 写入多个 Server，读端从其中一个读取 | 提高 Shuffle Server 故障容忍度 |
| Adaptive Remote Shuffle | Spark 可通过 DelegationRssShuffleManager 智能选择内置 Shuffle 或远程 Shuffle | 支持灰度和按条件启用 |
| Kubernetes Operator | 扩展 Kubernetes API 管理 Uniffle 实例 | 适配云原生部署 |
| Spark Uniffle UI | 0.10.0 引入 Spark Uniffle UI | 改善观测和问题定位 |

Client Quorum 是一个值得关注的可靠性特性，该机制是客户端行为，Shuffle writer 会把每个 block 发送到多个 Server，Shuffle reader 可从其中一个 Server 获取 block 数据；由于多副本会降低 Shuffle 性能并增加资源消耗，因此它被设计为可选能力。

Adaptive Remote Shuffle 则更适合渐进式落地，Uniffle 支持 adaptive enabling，客户端使用 DelegationRssShuffleManager 并提供唯一 access_id，Coordinator 据此判断是否启用远程 Shuffle；当前该特性仅支持 Spark。

七、适用场景

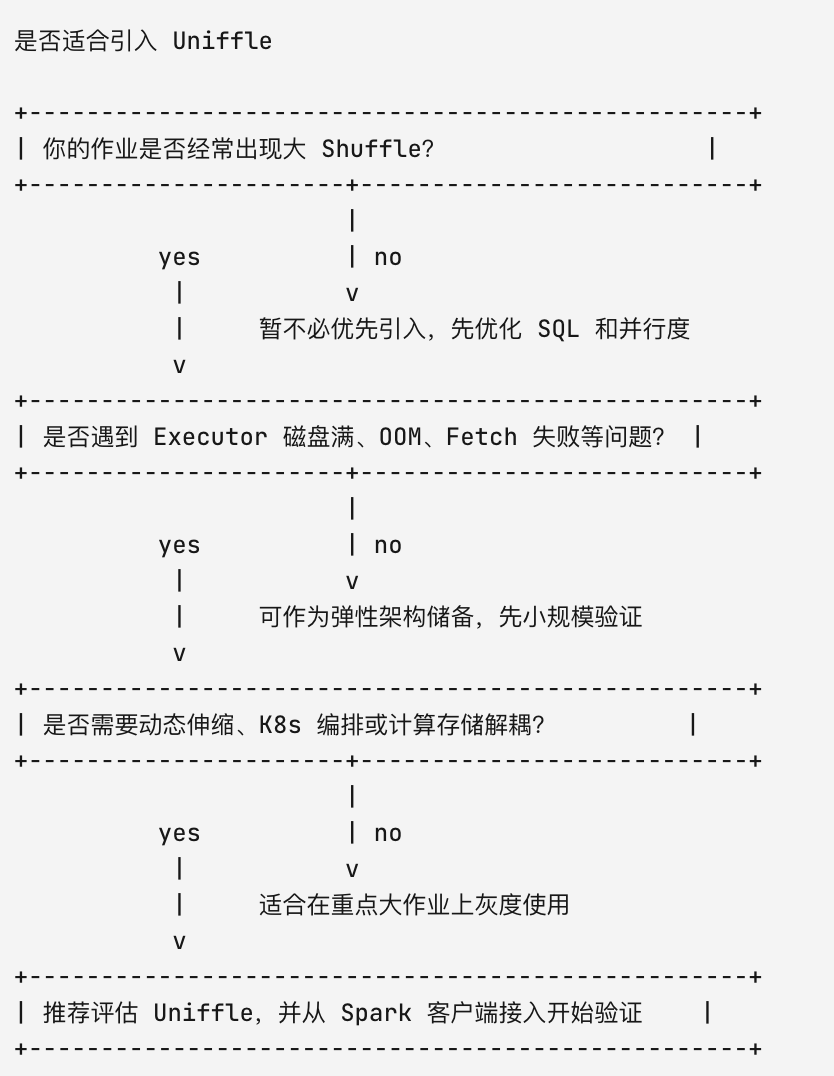

Uniffle 最适合 Shuffle 成本高、稳定性要求高、计算资源生命周期不稳定或本地磁盘压力明显的场景。比如：大规模 Spark SQL、宽依赖聚合、Join、排序、窗口计算、超大 Shuffle ETL 作业，以及需要在 Kubernetes 或弹性 YARN 环境中频繁伸缩 Executor 的集群。

Uniffle 使用内存降低写阶段随机 I/O，如果 partition 太多，会把小数据刷到磁盘并影响性能，因此建议保证每个 partition 的内存大于 3MB，例如最繁忙时有 1k partitions，就应为它们提供 3GB 内存。Uniffle 偏 network-bound，使用 10Gbps 或更高网络是让这些应用更快的最佳方式。

不太适合优先引入 Uniffle 的场景也很明确：作业 Shuffle 很小、瓶颈在 CPU 或源端存储、集群网络较弱、团队暂时缺少独立运维 Shuffle 服务的能力。Uniffle 能降低 Shuffle 层的局部复杂度，但它本身也引入了 Coordinator、Shuffle Server、存储路径、指标监控、容量规划和版本兼容性管理。

八、部署使用

Uniffle 的部署通常分为三步：部署 Coordinator、部署 Shuffle Server、接入计算引擎客户端。

Coordinator 流程包括解压包到 RSS_HOME、配置 rss-env.sh、配置 coordinator.conf、配置 dynamic_client.conf和 exclude_nodes，最后通过 start-coordnator.sh 启动 Coordinator。

Shuffle Server 流程类似：解压包，配置 rss-env.sh，配置 server.conf，再通过 start-shuffle-server.sh 启动服务。Server 侧常见配置包括 RPC 端口、HTTP 端口、Coordinator quorum、本地存储路径、服务端 Buffer 容量、读取 Buffer 容量、心跳间隔、flush 线程池大小和存储类型。

最小部署路径

1. 部署 Coordinator
   RSS_HOME
   ├── bin/rss-env.sh
   ├── conf/coordinator.conf
   ├── conf/dynamic_client.conf
   └── conf/exclude_nodes

2. 部署 Shuffle Server
   RSS_HOME
   ├── bin/rss-env.sh
   └── conf/server.conf

3. 接入 Spark
   SPARK_HOME/jars/
   └── rss-client-spark*-shaded.jar

4. 修改 Spark 配置
   spark.shuffle.manager
   spark.rss.coordinator.quorum

Spark 接入时，要把客户端 jar 加入 Spark classpath，例如SPARK_HOME/jars/；Spark2 jar 位于<RSS_HOME>/jars/client/spark2/，Spark3 jar 位于<RSS_HOME>/jars/client/spark3/。随后在 Spark 配置中启用 Uniffle，例如设置spark.shuffle.manager org.apache.spark.shuffle.RssShuffleManager和spark.rss.coordinator.quorum <coordinatorIp1>:19999,<coordinatorIp2>:19999。

# Spark 接入 Uniffle 的基础配置示例
spark.shuffle.manager org.apache.spark.shuffle.RssShuffleManager
spark.rss.coordinator.quorum <coordinatorIp1>:19999,<coordinatorIp2>:19999

# Spark2 注意事项
# Spark2 不支持 AQE，因此应关闭：
spark.sql.adaptive.enabled false

如果要使用 Spark Dynamic Allocation，需要对 Spark 代码应用补丁，应用补丁并重新构建 Spark 后，需要设置 spark.shuffle.service.enabled false 和 spark.dynamicAllocation.enabled true；对于 Spark 3.5 或以上，还需要增加 spark.shuffle.sort.io.plugin.class org.apache.spark.shuffle.RssShuffleDataIo。

MapReduce 接入时，需要把 MR 客户端 jar 加入每个 NodeManager 的 classpath，并配置 mapreduce.rss.coordinator.quorum、RssMRAppMaster、RssMapOutputCollector 和 RssShuffle 等参数。另外，RssMRAppMaster 会自动关闭 slow start 和 job recovery。

九、配置与调优

Uniffle 调优首先看磁盘、内存、网络。HDD 或 SSD 都可以用于 Uniffle，但要提供足够数量的磁盘；通常 HDD 提供 100MB/s 写入速度，如果集群应用最繁忙时写入 1GB/s，就应该提供 10 块 HDD。

建议使用多个磁盘分摊 I/O 并提升总吞吐，RAID10 可获得较低延迟、高吞吐和较好容错，但会消耗双倍空间。 由于 Shuffle 数据通常是临时数据，如果成本敏感，可以优先从多块 HDD 加合理冗余开始，而不是直接堆高规格 SSD。

内存方面，Server 端的 rss.server.buffer.capacity 用于限制 Shuffle 数据 Buffer 占用的内存，但元数据内存不受该参数控制；建议在 Shuffle Server JVM 进程的 XMX_SIZE 中，在 rss.server.buffer.capacity + rss.server.read.buffer.capacity 之外预留一定冗余，例如 20%。

Shuffle Server 内存预算示意

XMX_SIZE
+------------------------------------------------------+
| rss.server.buffer.capacity                           |
|   写入侧 Shuffle Buffer                              |
+------------------------------------------------------+
| rss.server.read.buffer.capacity                      |
|   读取侧 Buffer                                      |
+------------------------------------------------------+
| Metadata / JVM / 线程 / 其他对象                      |
|   建议预留冗余，例如 20%                          |
+------------------------------------------------------+

客户端写入方面，Spark Client 会为每个 partition 分配 Buffer；当总内存超过spark.rss.writer.buffer.spill.size时，客户端会把所有 Buffer 数据发送到 Shuffle Server，因此对于巨大 Shuffle 应用，建议增大该阈值以避免小网络 I/O。

十、小结

Apache Uniffle 的价值可以概括为一句话：把 Shuffle 从计算节点的本地状态中解耦出来，交给独立服务统一管理。它更适合大 Shuffle、多租户、弹性伸缩、云原生部署和本地磁盘压力明显的集群，而不是所有作业都必须引入的一层基础设施。
