有源中性点钳位（ANPC）三电平拓扑凭借损耗低、谐波小、器件应力均衡的优势，已广泛应用于光伏逆变、SVG、储能变流器等各种电力电子设备。结合前文《ANPC拓扑的调制策略特点说明》所述可知，该拓扑具备两种完全不同的换流通道，分别为短换流通道与长换流通道，两类通道的寄生电感、开关应力、损耗特性差异极大。
ANPC短换流回路的高频换流路径紧凑，寄生杂散电感数值低，在大电流、高di/dt工况下，器件关断电压尖峰小，开关振荡微弱，器件瞬态电压应力低，可保障重载、额定工况下的高可靠性；而长换流模式的杂散电感较大，因此产生极高的器件关断电压尖峰与高频振荡，器件应力严苛。
基于两类换流通道的特性差异，必须针对性制定两套独立的双脉冲测试方案，分别完成工况考核。
一、短换流通道

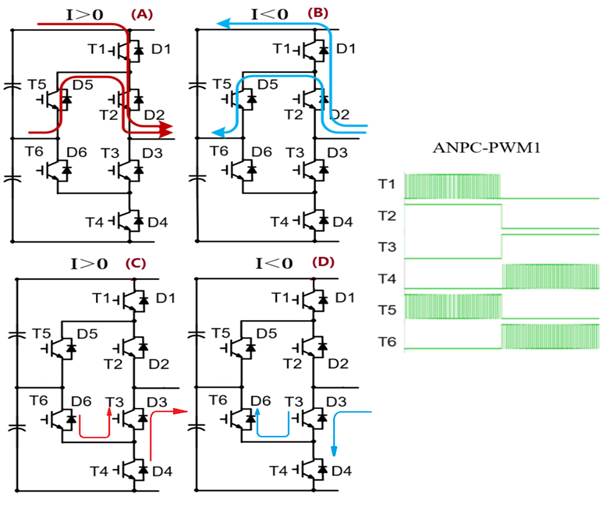

上图所示为ANPC桥臂在输出功率因数为零时一个工频周期内输出电压及电流的波形，包含了ANPC工作时间的四种换流方式。

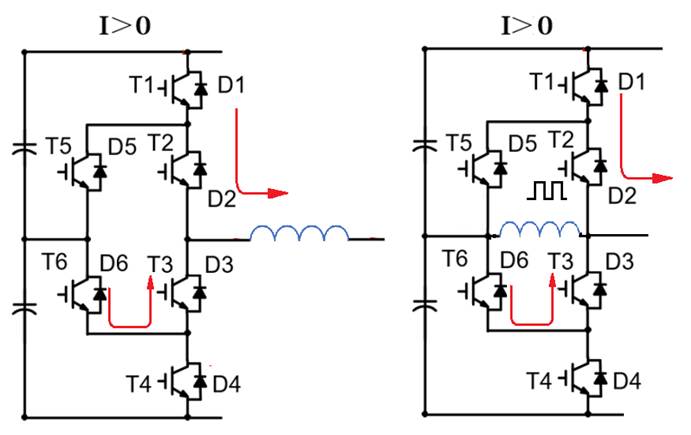

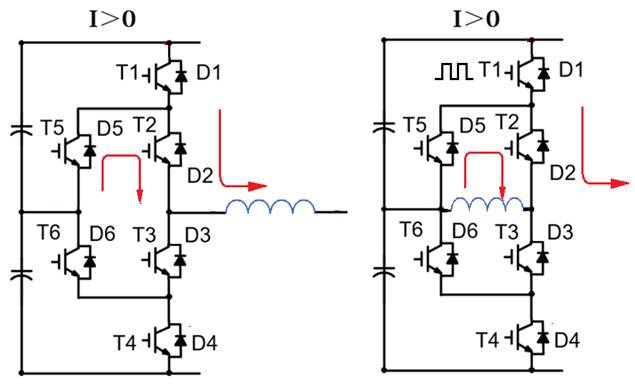

1.1 A时段(V>0,I>0)

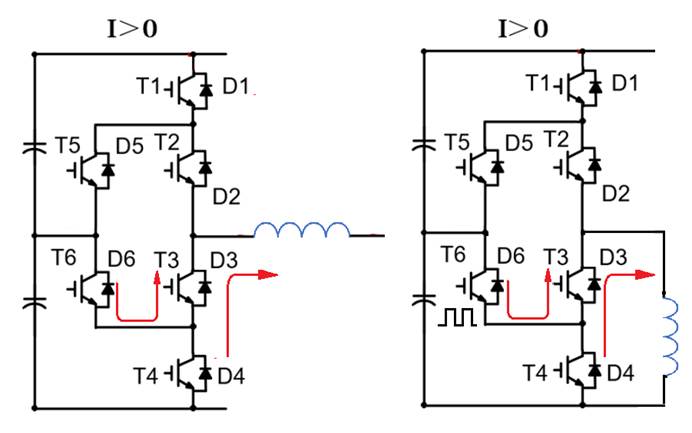

1.2 D时段(V<0,I<0)

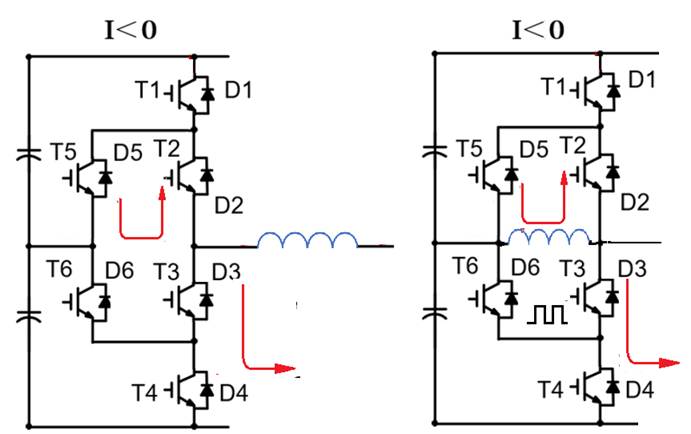

为A时段的互补工况：此时电压与电流方向相同，ANPC桥臂中点输出电平在-Vdc和0跳变。

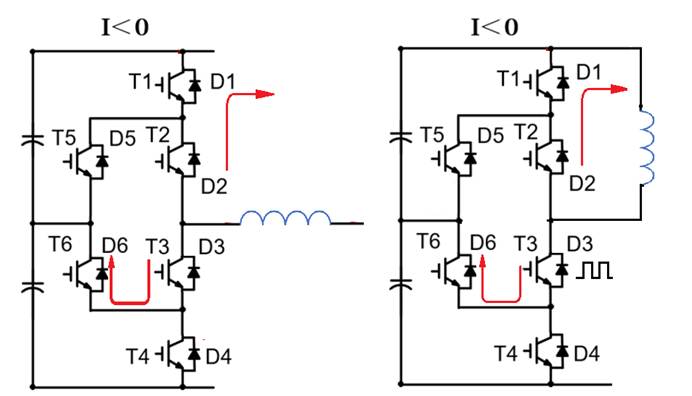

1.3 B时段(V>0,I<0)

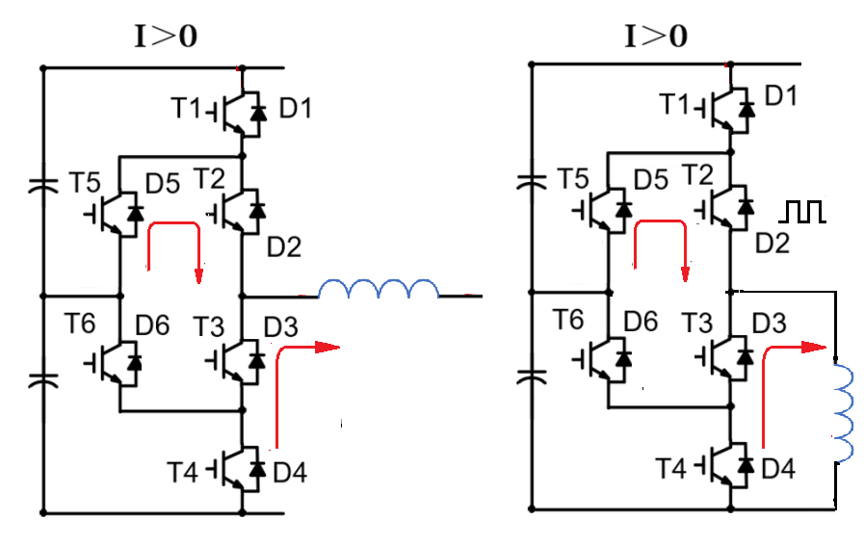

1.4 C时段(V<0,I>0)

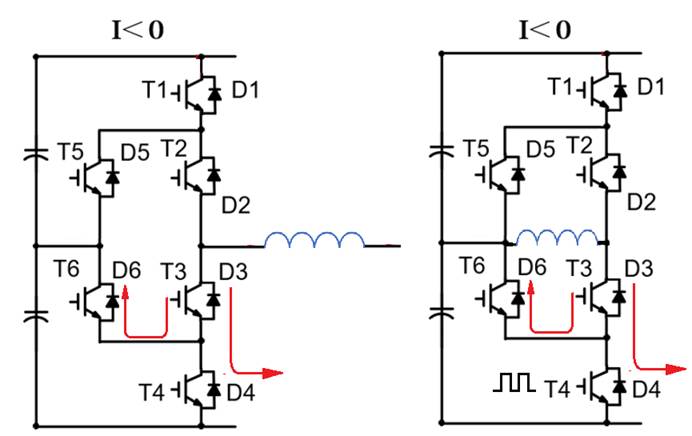

为B时段的互补工况：此时电压与电流方向相反。
1.5 脉冲施加方式
|------|---------|----|----|----|----|---|---|---|---|---|----|
| A时段 | 电感位置 | T1 | T2 | T3 | T4 || T5 || T6 |||
| A时段 | AC-O | 脉冲 | 通 | 断 | 断 || 断 || 通 |||
| 换流路径 | T1/T2 ---> T5 / T2 |||||||||||
| 测试对象 | T1：开通及关断 D5：反向恢复 |||||||||||
| ||||||||||||
| B时段 | 电感位置 | T1 | T2 | T3 | T4 ||| T5 || T6 ||
| B时段 | AC-DC+ | 通 | 通 | 断 | 断 ||| 脉冲 || 断 ||
| 换流路径 | D2/T5--->D2/D1 |||||||||||
| 测试对象 | T5：开通及关断 D1: 反向恢复 |||||||||||
| ||||||||||||
| C时段 | 电感位置 | T1 | T2 | T3 | T4 || T5 || T6 |||
| C时段 | AC- DC- | 断 | 断 | 通 | 通 || 断 || 脉冲 |||
| 换流路径 | T6/D3 ---> D4 / D3 |||||||||||
| 测试对象 | T6：开通及关断 D4：反向恢复 |||||||||||
| ||||||||||||
| D时段 | 电感位置 | T1 | T2 | T3 | T4 | T5 ||||| T6 |
| D时段 | AC-O | 断 | 断 | 通 | 脉冲 | 断 ||||| 通 |
| 换流路径 | T3/T4---> T3/D6 |||||||||||
| 测试对象 | T4：开通及关断 D6: 反向恢复 |||||||||||
| | | | | | | | | | | | |

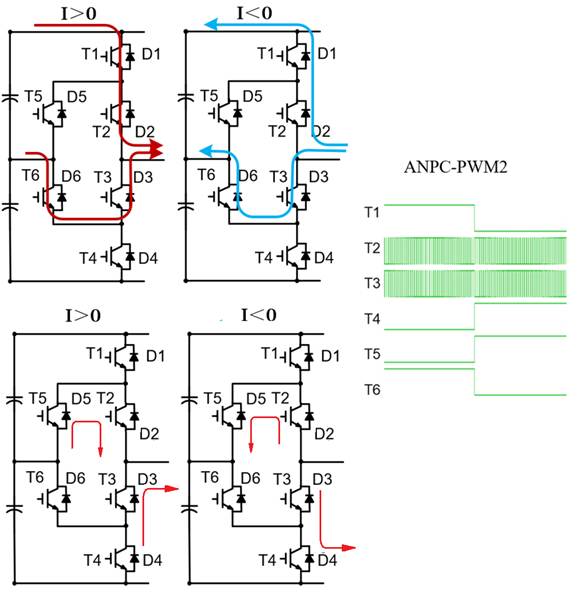

二、长换流通道
2.1 A时段(V>0,I>0)

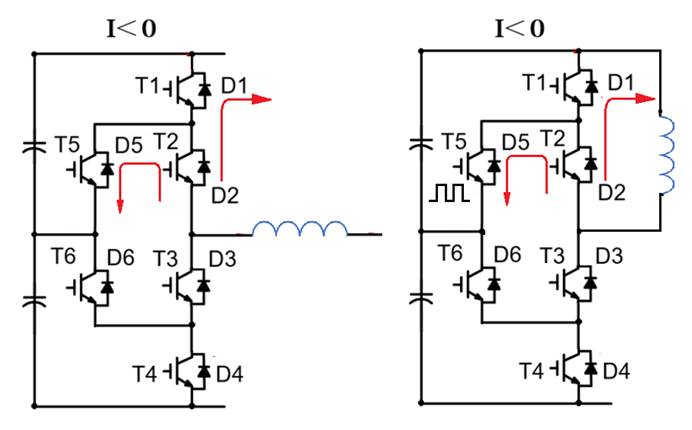

2.2 B时段(V>0,I<0)
2.3 C时段(V<0,I<0)
2.4 D时段(V<0,I>0)
2.5 脉冲施加方式
|------|--------|----|----|----|----|---|---|---|---|---|----|
| A时段 | 电感位置 | T1 | T2 | T3 | T4 || T5 || T6 |||
| A时段 | AC-O | 通 | 脉冲 | 断 | 断 || 断 || 通 |||
| 换流路径 | T1/T2 ---> T6 / D3 |||||||||||
| 测试对象 | T2：开通及关断 D3：反向恢复 |||||||||||
| ||||||||||||
| B时段 | 电感位置 | T1 | T2 | T3 | T4 ||| T5 || T6 ||
| B时段 | AC-DC+ | 通 | 断 | 脉冲 | 断 ||| 断 || 通 ||
| 换流路径 | T3/D6--->D2/D1 |||||||||||
| 测试对象 | T3：开通及关断 D2/D1: 反向恢复 |||||||||||
| ||||||||||||
| C时段 | 电感位置 | T1 | T2 | T3 | T4 || T5 || T6 |||
| C时段 | AC- O | 断 | 断 | 脉冲 | 通 || 通 || 断 |||
| 换流路径 | T3/T4 ---> D2 / T5 |||||||||||
| 测试对象 | T3：开通及关断 D2：反向恢复 |||||||||||
| ||||||||||||
| D时段 | 电感位置 | T1 | T2 | T3 | T4 | T5 ||||| T6 |
| D时段 | AC-DC- | 断 | 脉冲 | 断 | 通 | 通 ||||| 断 |
| 换流路径 | D5/T2---> D4/D3 |||||||||||
| 测试对象 | T2：开通及关断 D3/D4: 反向恢复 |||||||||||
