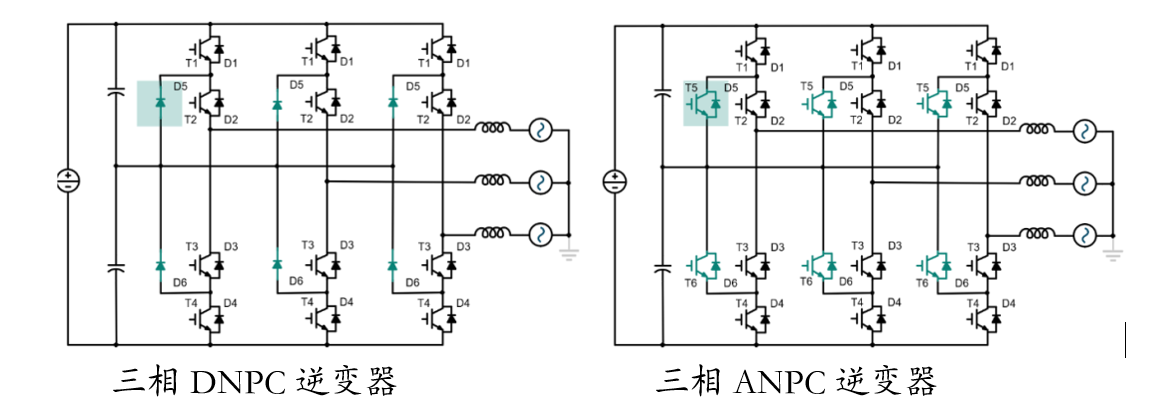

ANPC（Active Neutral Point Clamped）拓扑即有源中点钳位技术，是基于DNPC型三电平拓扑改进而来。与DNPC相比，ANPC将DNPC的无源中点钳位二极管替换为可控有源开关，从而形成了两条可自由切换的零电平续流回路。正是利用这两个零电平续流回路，ANPC克服了DNCP三电平拓扑损耗不平衡与换流通道不可控的问题。
一、DNPC的换流通道

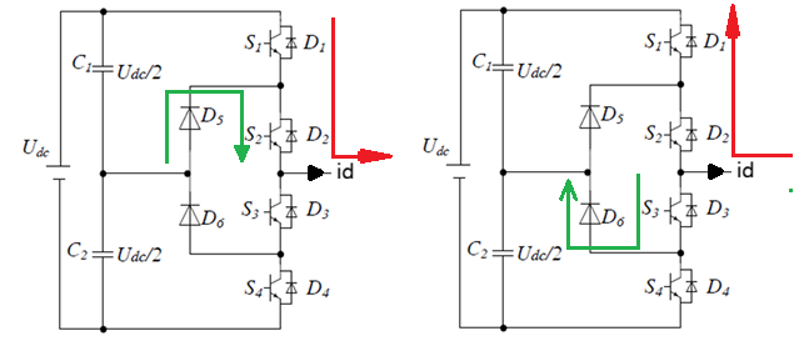

在DNPC中存在两套不同的换流回路，如上左图，电压与电流同相时的换流通道是短换流，换流只在桥臂的上半区或下半区内部完成，回路面积小，杂散电感低。而如上右图，电压与电流不同相时的换流通道是长换流，此时电流要跨过上、下半桥臂，路径要经过钳位二极管，回路长，杂散电感大，电压尖峰更严重。
因此，整流工况下以长换流通道为主，逆变工况则主要工作在短换流通道；而在 SVG 这类四象限运行的设备中，长短两种换流通道会交替出现。长换流回路杂散电感大，同样的 di/dt 下会产生更大的关断电压尖峰，是硬件设计、Rg 选取、吸收电路设计的重点关注工况。
相较而言，TNPC 拓扑换流通路长度基本固定，ANPC 拓扑还可对换流通道做自定义配置，这也是TNPC、ANPC相较于DNPC的优势之一。
二、ANPC的短换流回路模式
|------|----------|----------|----------|----------|----------|----------|-------|
| 开关状态 | S x1 | S x2 | S x3 | S x4 | S x5 | S x6 | 输出电压 |
| P | 1 | 1 | 0 | 0 | 0 | 0 | Vdc/2 |
| OU1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 |

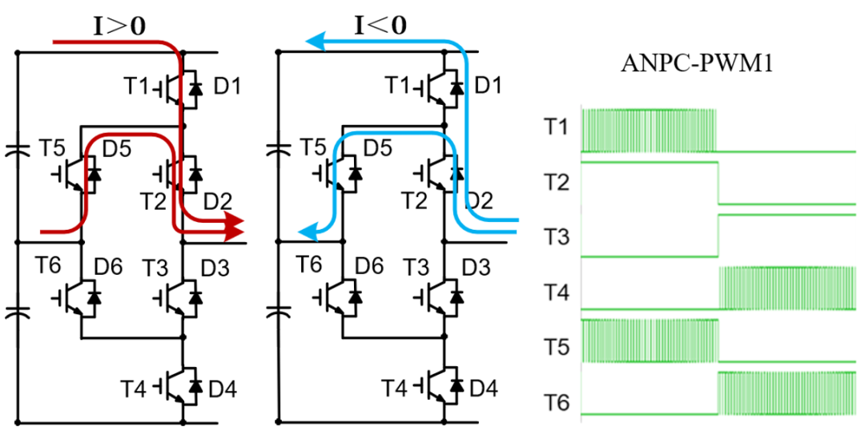

在ANPC的短换流回路模式，T2、T3仅仅工频动作，以导通损耗为主，几乎无开关损耗，可以选用慢速、低饱和压降的IGBT；T1、T4、T5、T6则必须采用高速器件。
ANPC的短换流回路模式，其高频换流回路路径短，寄生杂散电感低，大电流高 di/dt 工况下，关断电压尖峰小，开关振荡弱，器件瞬态电压应力低，重载、额定工况可靠性高。
三、ANPC的长换流回路模式
|------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|----------------------------------------------------------------------------|-------|
| 开关状态 |
|
|
|
|
|
| 输出电压 |
| P | 1 | 1 | 0 | 0 | 0 | 1 | Vdc/2 |
| OL2 | 1 | 0 | 1 | 0 | 0 | 1 | 0 |

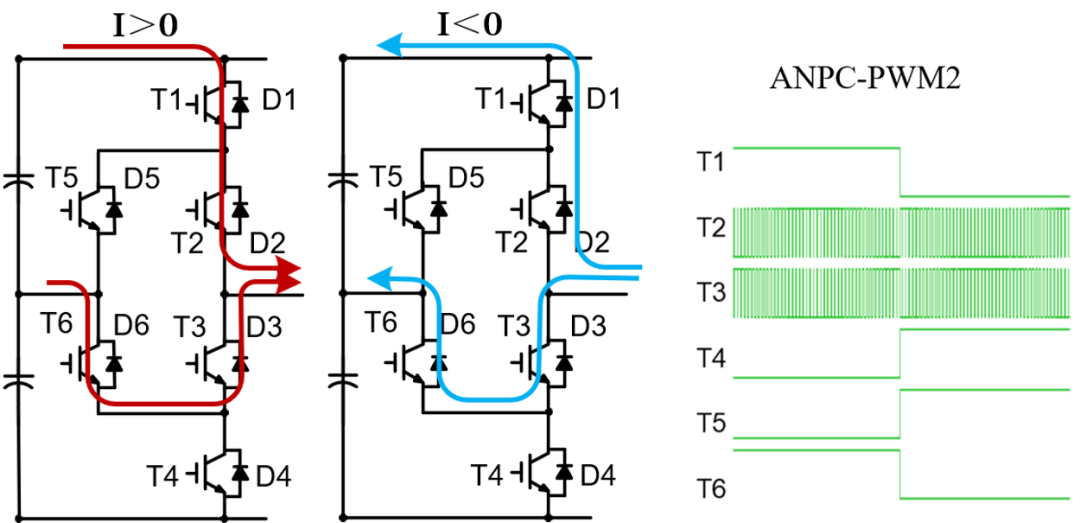

在ANPC的长换流回路模式，仅有T2和T3是全周期高频切换，剩余位置的芯片均是半周期常通或常关状态，且半周期进行一次切换，产生的损耗基本为导通损耗。
另外在输出正电平T1/T2开通和输出负电平T3/T4开通时，相对应的T5/T6钳位二极管开通可以均衡T3/T4以及T1/T2两端电压，将母线电压均衡分布在两个管子上。
同样根据此调制策略的特点，可以在三电平模块中将T2/T3配置为高频SiC芯片，其余芯片以饱和压降小的芯片为主，以达到高效的目的。
长换流模式尤其固有缺陷：大电流下杂散电感会带来很高关断尖峰与振荡；同样的短换流模式的开关损耗集中在外管，外管温升压力大。因此，两者经常以一种相互补充的方式运行。
一方面，长换流模式的高频开关转移至内侧 T2/T3，开关损耗在内侧器件，能够和短环流模式配合做混合调制，实现各器件损耗、温升均衡，避免部分器件长期热过载，延缓器件老化。
此外，在中小电流工况，di/dt 幅值较低，长回路带来的电压尖峰被抑制，此时可以充分发挥外管慢速器件的效率优势。
四、ANPC的双续流回路模式
除了ANPC的长短两种换流模式之外，通过合理利用零电平续流路径，还可以进一步降低ANPC整体损耗。

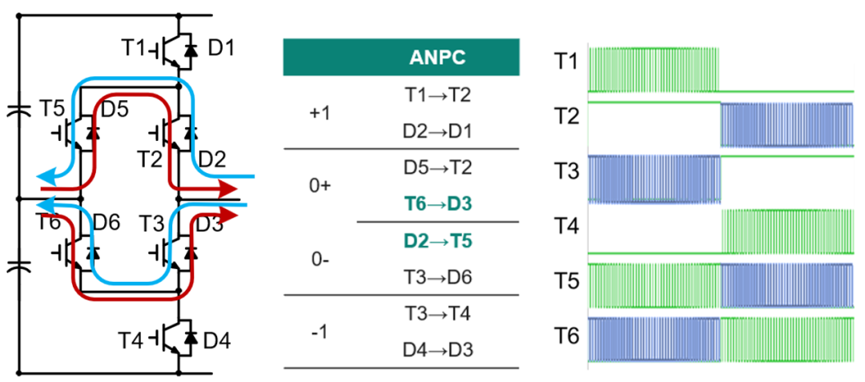

例如在ANPC的短换流模式种中将新增零电平路径T6/D3和D2/T5共同作为零电平路径进行换流。例如在正电平和零电平换流时，在T1关闭后，先后打开D5/T2和T6/D3进行零电平续流，此时一个周期内部分芯片半周期高频切换，T5和T6整个周期高频切换，相当于两条路径共同分担零电平时刻通过的电流，并联分流以降低导通损耗。
