这张图讲的是Advantest 93000测试机里**"有源负载（Active Load）"的工作原理。你可以把它想象成一个 "智能可调电流源"，专门用来模拟芯片在实际电路板上的负载情况，测试芯片输出引脚的"带载能力"**（即驱动电流够不够大）。
大白话拆解如下：
1. 为什么要用"有源负载"？
芯片输出高电平（1）或低电平（0）时，不能只看空载电压（比如3.3V），还得看它接上负载后电压会不会塌 。有源负载就是测试机内部给芯片引脚施加的一个精准电流，用来模拟外部电阻或电路。
2. 核心概念：IOL 和 IOH（方向完全相反）
图中明确给出了定义，这是最容易搞混的地方，记住**"站在芯片（DUT）的角度看电流方向"**：
-
IOL（低电平输出电流） ：当芯片输出低电平（VOL）时，测试机 往芯片引脚里灌入（Source）正电流（图中+25mA）。
通俗理解：芯片想把脚拉到0V，但测试机非要往里"灌水"（灌电流）。芯片必须把这点电流吸到地里面去，同时还能死死拉住电压不上升。如果一灌水电压就飘高了，说明芯片灌电流能力太差。 -
IOH（高电平输出电流） ：当芯片输出高电平（VOH）时，测试机 从芯片引脚往外抽（Sink）电流（图中-25mA）。
通俗理解：芯片想把脚拉到3.3V，但测试机非要往外"抽水"（拉电流）。芯片必须使劲往外推电流，同时还能死死顶住电压不下降。如果一抽水电压就掉下来了，说明芯片拉电流能力太差。
3. 关键转折点：VT（换向电压，Commutation Voltage）
图中的 VT 在这里扮演了**"电流换向开关"**的角色。
- 它决定了测试机何时灌入 ，何时抽走。
- 当芯片输出电压 低于 VT 时 （比如VT=1.5V，输出是0.4V），测试机认为芯片在输出低电平，于是启动 +IOL（灌入电流） 去考验它。
- 当芯片输出电压 高于 VT 时 （比如输出是2.4V），测试机认为芯片在输出高电平，于是启动 -IOH（抽走电流） 去考验它。
- 当输出电压正好等于 VT 时 ，电流为 0mA（图中横轴与纵轴的交点），既不灌也不抽。
划重点：VT 就像一道"分水岭"。低于它，负载是"灌电流源"；高于它，负载是"拉电流源"。

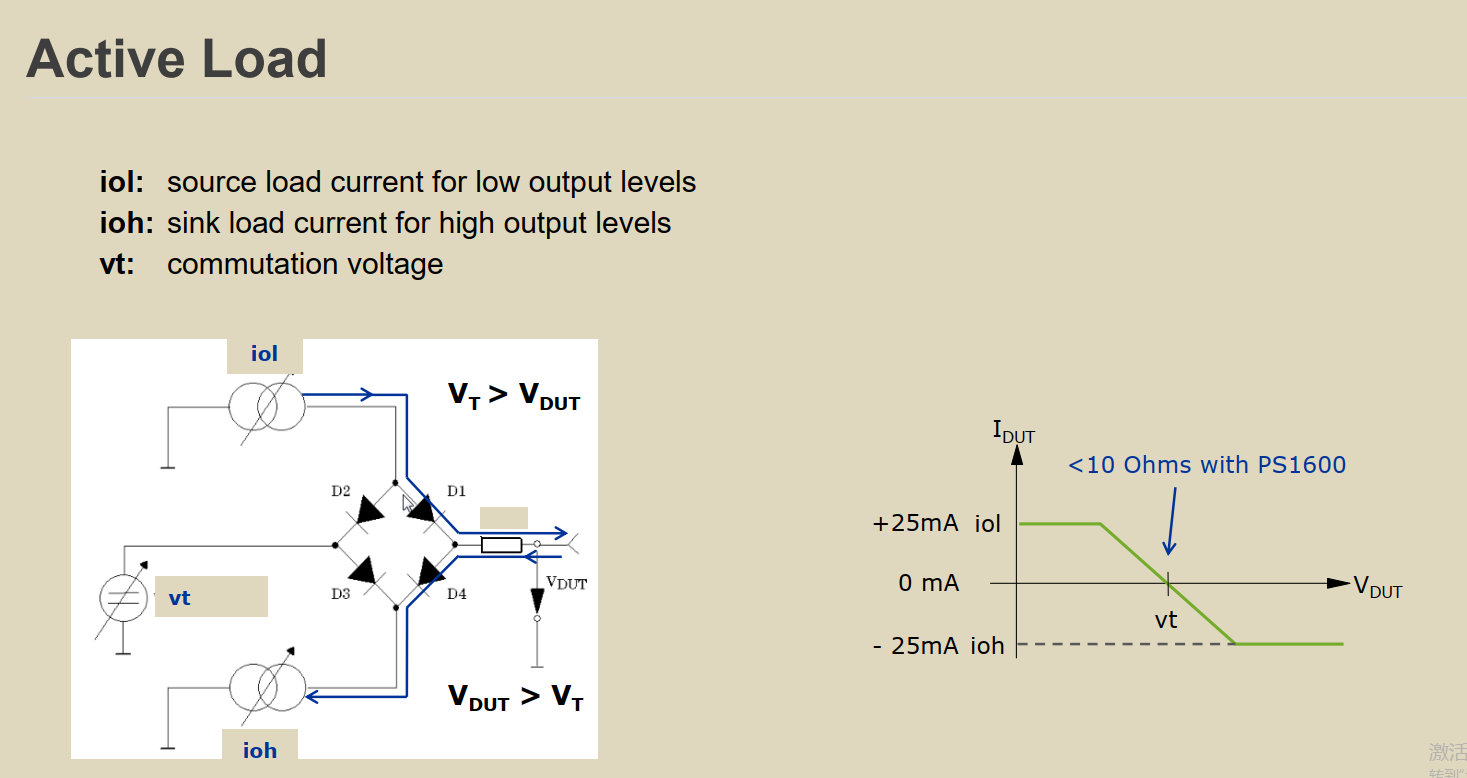

4. 看图说话：电流-电压（I-V）特性曲线
图中的曲线（+25mA → 0mA → -25mA）完美解释了这种关系：
- 横轴 是芯片输出电压，纵轴是测试机施加给芯片的电流（IDUT）。
- 曲线在 VT 处跳变 ，表明这不是一个普通的固定电阻（比如50Ω），而是一个恒流源 。
（普通电阻的I-V曲线是斜线，而这个是水平的台阶，意味着无论电压怎么微小波动，测试机都会强制灌/抽恒定的25mA电流来考验芯片。）
5. 额外小字："<10 Ohms with PS1600" 是什么意思？
图中底部注释提到 I_DUT <10 Ohms with PS1600。
- PS1600 是93000系列里一块高精度的参数测量单元（PMU），专门用来精确测电压/电流。
- 这句话的意思是：当你使用PS1600进行精确DC参数测试 时，有源负载这一路的直流内阻极低（小于10欧姆） 。
为什么要这样？因为测电压时希望路径阻抗越低越好，这样测试机内部消耗的压降极小，测出来的芯片引脚电压才最真实。在有源负载工作的同时，PS1600会并联上去抓取精确的电压读数。
总结一句话（背下来）：
有源负载就是一个"欺软怕硬"的考官：你用低电平，它就往里灌25mA电流考验你的吸地能力（IOL）；你用高电平，它就往外抽25mA电流考验你的推源能力（IOH）；VT就是决定它"翻脸"方向的电压临界点。
