产品概述（工程师视角）
芯瑞科技 DT‑2412TZ 对标 Broadcom（安华高）AFBR‑2412TZ，属于 820nm 微型链路系列光纤接收器件，采用带螺纹 ST（Threaded Port）端口，支持面板安装，器件内部集成光电探测器与直流放大器，输出为开集极肖特基 TTL 输出，数据速率 DC‑5 Mbaud，工作温度‑40℃~+85℃工业宽温，符合 RoHS 规范。
芯瑞科技 DT‑2412TZ 在机械尺寸、引脚定义、光电参数、时序特性、焊接条件全部对齐 AFBR‑2412TZ；工程师在原有使用 AFBR‑2412TZ 的硬件方案中，可以直接贴片替换 DT‑2412TZ，BOM 直接替换型号，驱动电路、电源滤波、接地设计沿用 AFBR‑2412TZ 的参考设计，不需要重新调试硬件。
芯瑞科技 DT‑2412TZ 兼容光纤类型包含 50/125 μm、62.5/125 μm、100/140 μm、200 μm PCS 塑料包层石英光纤；和对应系列发射器件配对使用，62.5/125 μm 光纤条件下链路最远可达 2000 m，适配工业恶劣电磁干扰环境。
引脚定义
芯瑞科技 DT‑2412TZ 引脚与 AFBR‑2412TZ 完全一致，DIP‑8 直插双列直插封装。
硬件设计提示（工程师重点）：
- 引脚 2（Vcc）与引脚 3（COMMON）之间必须就近放置 0.1 μF 陶瓷去耦电容，电容走线长度≤20 mm，和 AFBR‑2412TZ 原厂设计要求保持一致；
- DT‑2412TZ 引脚 1、4、5、8 互相连通，器件外壳接地通路；引脚 3、7 为内部公共地；
- DATA 引脚为开集极输出，应用电路必须外部增加上拉电阻，支持 Wired‑OR 线或逻辑，可直接对接 TTL、CMOS 逻辑电路。

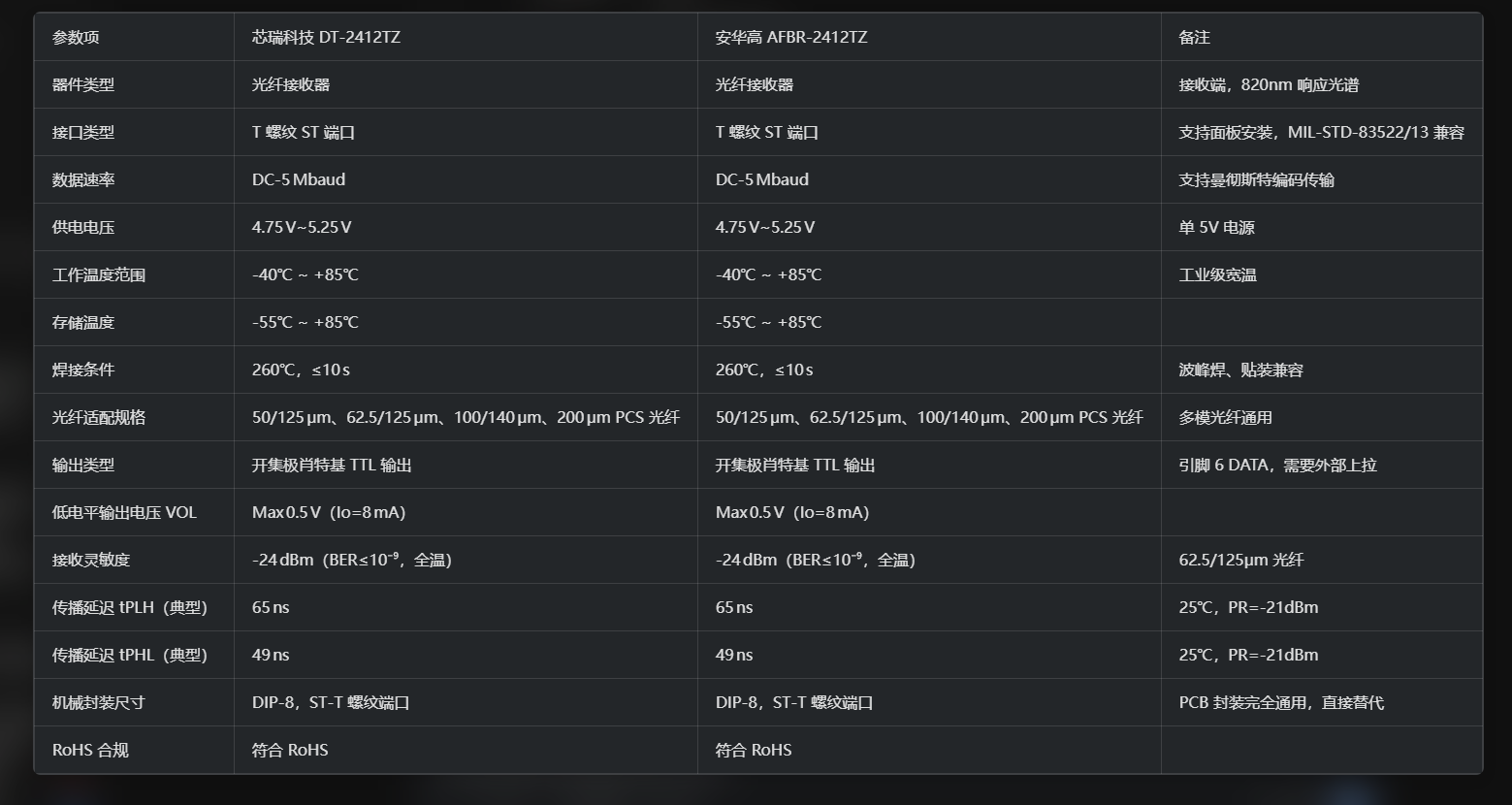

芯瑞科技 DT‑2412TZ 与安华高 AFBR‑2412TZ 关键参数对比表
表格
机械与兼容性说明
- 机械兼容性：芯瑞科技 DT‑2412TZ 的外形尺寸、螺纹规格（3/8‑32 UNEF‑2A）、PCB 引脚孔径要求≥1.02 mm，与 AFBR‑2412TZ 完全一致，原用于 AFBR‑2412TZ 的 HFBR‑4411Z 螺母、垫圈面板安装五金件可以直接使用，外壳安装无修改。
- 光学端口：ST 螺纹端口，ST 连接器重复插拔损耗典型 0.2 dB，光学耦合特性对齐 AFBR‑2412TZ，光纤耦合效率无差异。
- ESD 防护：器件本体 ESD 防护等级等同 AFBR‑2412TZ，生产装配需要标准防静电操作。
推荐应用场景
芯瑞科技 DT‑2412TZ 100% 兼容 AFBR‑2412TZ，适用 AFBR‑2412TZ 全部应用：
- 工业控制光纤链路、电力继电通信链路
- 局域网络、PBX 局端交换机互联
- 计算机外设光纤链路、数字交叉连接设备
- Tempest 系统、Modem、多路复用器
- 轨道交通、工厂自动化光纤隔离通信
配对发射器件：芯瑞科技 DT‑1412TZ / DT‑1414TZ，对应替代 HFBR‑1412TZ、HFBR‑1414TZ，整套链路完整替代原 AFBR‑2412TZ + 原厂发射器件方案。
工程师使用注意事项
- 电路设计：沿用 AFBR‑2412TZ 官方参考电路，Vcc 引脚就近放置 0.1 μF 陶瓷旁路电容；DATA 引脚增加上拉电阻；
- 光学清洁：DT‑2412TZ 出厂自带端口保护帽，焊接阶段建议保留保护帽；清洁光学端面允许甲醇、异丙醇；严禁使用丙酮、卤代烃类清洗剂；
- 链路预算计算：链路损耗计算需要包含光纤衰减、连接器损耗、器件老化预留 1.5 dB 余量，与 AFBR‑2412TZ 链路设计方法完全相同；
- 验证建议：硬件验证可直接把 DT‑2412TZ 替换 AFBR‑2412TZ，做 BER 误码测试、全温范围高低温循环、EMI 干扰测试，验证整机性能。
总结
芯瑞科技 DT‑2412TZ 实现 100% 兼容 AFBR‑2412TZ，做到引脚兼容、电气参数兼容、时序兼容、机械封装兼容，工程师无需改版 PCB、无需重新设计外围电路，直接完成 BOM 替换。芯瑞科技 DT‑2412TZ 解决 AFBR‑2412TZ 供货周期长、进口供应链风险，面向工业、电力、轨道交通等领域提供稳定的国产光纤接收器件方案。
