一种一次性热备用 TCP 连接，解决 NAT 下 ZLMediaKit 拉流建连超时、失败问题的方法

一种一次性热备用 TCP 连接，解决 NAT 下 ZLMediaKit 拉流建连超时、失败问题的实用方法

文章目录

• [一种一次性热备用 TCP 连接，解决 NAT 下 ZLMediaKit 拉流建连超时、失败问题的实用方法](#一种一次性热备用 TCP 连接，解决 NAT 下 ZLMediaKit 拉流建连超时、失败问题的实用方法)
• • 前言
  • 一、业务场景与真实痛点
  • 二、底层硬性约束，所有设计不能绕开
  • • [约束 1：D 公网中继不能主动 connect A](#约束 1：D 公网中继不能主动 connect A)
    • [约束 2：ZLMediaKit 每一次拉流，都是全新独立 TCP 会话](#约束 2：ZLMediaKit 每一次拉流，都是全新独立 TCP 会话)
    • [约束 3：4G 弱网环境，现场建连风险很高](#约束 3：4G 弱网环境，现场建连风险很高)
  • 三、各个角色完整定义
  • • [A：NAT 内网嵌入式 RTSP 采集设备](#A：NAT 内网嵌入式 RTSP 采集设备)
    • [D：公网中继服务器，运行 warm‑relay 中继程序](#D：公网中继服务器，运行 warm‑relay 中继程序)
    • [ZLM（ZLMediaKit 流媒体服务）](#ZLM（ZLMediaKit 流媒体服务）)
    • [E：移动终端，VLC 播放器](#E：移动终端，VLC 播放器)
  • [四、warm 热备通道完整工作时序](#四、warm 热备通道完整工作时序)
  • • [阶段 1：系统待机，没有任何播放请求](#阶段 1：系统待机，没有任何播放请求)
    • [阶段 2：用户手机 E 打开 VLC，发起播放请求](#阶段 2：用户手机 E 打开 VLC，发起播放请求)
    • [阶段 3：用户停止 VLC 播放，会话结束](#阶段 3：用户停止 VLC 播放，会话结束)
  • 五、端口与五元组原理深度解析
  • 六、边界异常与故障场景分析
  • • [场景 1：4G 网络抖动，待机状态下热备用隧道意外断开](#场景 1：4G 网络抖动，待机状态下热备用隧道意外断开)
    • [场景 2：拉流过程中，A‑D 业务隧道中途断开](#场景 2：拉流过程中，A‑D 业务隧道中途断开)
    • [场景 3：D 服务器临时端口池耗尽](#场景 3：D 服务器临时端口池耗尽)
    • [场景 4：ZLM 与 D 分开部署，跨公网访问 D:10554](#场景 4：ZLM 与 D 分开部署，跨公网访问 D:10554)
  • [七、warm 隧道与其他方案横向对比](#七、warm 隧道与其他方案横向对比)
  • 八、生产部署注意要点
  • 九、总结

关键词：4G‑NAT、嵌入式 RTSP、warm 隧道、ZLMediaKit、热备用 TCP、反向隧道、VLC 播放

前言

做物联网视频项目的朋友大概率会碰到一类经典痛点：4G Cat.1 的嵌入式智能AI眼镜、采集设备，挂在运营商 NAT 后面，没有公网 IP。设备本地已经输出标准 RTSP 音视频流，但是外面公网的流媒体服务器就是连不进来。外部不能主动叩开内网设备的大门，这是 NAT 网络与生俱来的特性。

很多人的选型思路是上 FRP、cloudflared 这类现成反向隧道。但是当硬件资源被卡死，比如 网络IP摄像机、智能AI眼镜 这类嵌入式平台，整机内存只有 30MB，跑 BusyBox 极简系统，没有内核 WireGuard 模块，大体积的隧道客户端根本跑不起来。编译移植困难，内存吃紧，现成方案直接被硬件门槛挡死。

那我们就需要一套轻量化自定义反向隧道，本文介绍的 warm 热备隧道 ，核心思路：预建一次性热备用 TCP 连接，专门解决 NAT 环境中 ZLMediaKit 拉流出现的建连超时、偶发拉流失败问题。整套方案完全运行在用户态，不需要内核模块，二进制体积小，适配低资源嵌入式设备。

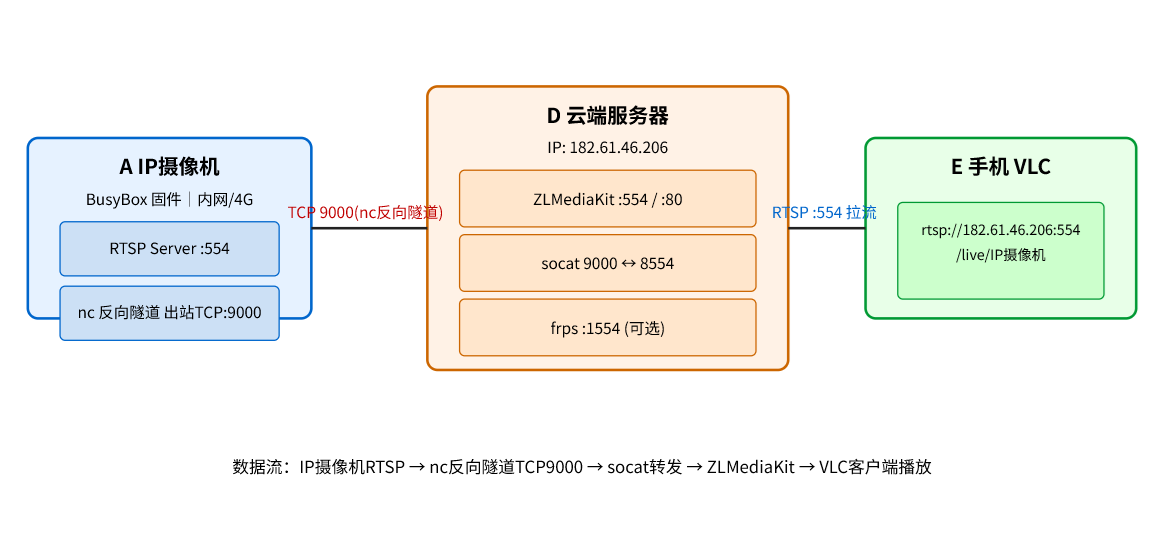

整套系统一共四个参与角色：A（NAT 内网嵌入式 RTSP 设备）、D（公网中继服务器）、ZLM（ZLMediaKit 流媒体服务）、E（移动端 VLC 播放器）。完整业务链路：E (VLC 移动端) ↔ ZLMediaKit ↔ D 公网中继 ↔ A 嵌入式 RTSP 设备。下面从真实业务痛点、底层网络约束、方案原理、端口模型、完整时序、故障边界、方案对比、落地部署完整讲清楚这套 warm 热备通道实现音视频播放的完整方法。

一、业务场景与真实痛点

现在大量物联网视频终端，采用 4G Cat.1 模组联网，硬件平台 ISP AI平台，运行裁剪版 BusyBox Linux。设备本地采集音视频，内部启动 RTSP 服务，监听本机回环地址127.0.0.1:554输出 RTSP 流。注意这个 RTSP 服务只绑定回环，设备网卡本身不对外开放 RTSP 端口。

设备接入运营商 4G 网络之后，被分配内网 IP，处于大 NAT 之后。运营商 NAT 网关有一条铁则：外部网络不能主动向内网设备发起 TCP 连接。任何从公网过来、目标指向 A 设备的 TCP 握手报文，直接被 NAT 网关丢弃。公网的服务器，无论如何 connect A，都不可能建立 TCP 链路。

业务诉求很直白：手机上的 VLC 播放器，能够远程实时播放这台 4G 内网设备的音视频画面。

常规架构，会引入 ZLMediaKit 作为流媒体中间件。ZLMediaKit 负责拉取源 RTSP 流，完成 RTSP 信令解析、RTP 解封装、媒体转发，再对外输出流，手机 VLC 去连接 ZLMediaKit 做播放。但最大障碍就是：ZLM 部署在公网，无法直接访问 NAT 后方 A 设备上的 RTSP 服务，必须依靠反向隧道中转数据。

市面上成熟反向隧道方案不少：FRP、cloudflared tunnel。但它们并不适配 智能AI眼镜 这类硬件。FRP 客户端是 Go 编译出来，二进制体积大，内存占用高；cloudflared 同样资源开销巨大，还依赖 QUIC、HTTP2 协议栈。对于 30MB 内存的嵌入式设备，跑起来压力巨大，交叉编译移植工作量也很大。VPN 类的 Cloudflare WARP 更加不适合，WARP 是正向出站 VPN，不是反向隧道，不能用来暴露内网 RTSP 服务，同时 WireGuard 依赖也给嵌入式带来很高移植成本。

所以我们自研 warm 隧道，核心创新点：预建一次性热备用 TCP 连接。提前把 A 到 D 的 TCP 通路建好，放在中继服务器 D 的待嫁队列待命。当 ZLMediaKit 拉流请求到达的时候，直接拿已经建好的隧道做字节桥接，不再现场去建立 TCP 连接，以此规避 TCP 三次握手带来的时延，规避弱网环境动态建连失败导致的拉流超时。

二、底层硬性约束，所有设计不能绕开

在写方案逻辑之前，先把几条不可突破的网络约束摆出来，warm 隧道全部设计都是围绕这几条约束展开，如果忽略这些条件，方案就会完全不成立。

约束 1：D 公网中继不能主动 connect A

A 设备处于运营商 4G NAT 后面。只有 A 主动向外发起 TCP 连接，NAT 网关才会生成临时端口映射，这条连接的双向报文才可以通行。一旦连接断开，NAT 映射表项超时回收，外部又彻底无法触达 A。D 拥有公网 IP，但是 D 发起 connect (A) 的报文会直接被运营商 NAT 丢弃，完全无法建立连接。

结论：A‑D 之间所有 TCP 连接，发起方必须是 A 设备。

约束 2：ZLMediaKit 每一次拉流，都是全新独立 TCP 会话

ZLMediaKit 每一次拉取 RTSP 流，都会新建一条独立 TCP 连接。RTSP 整套信令 OPTIONS、DESCRIBE、SETUP、PLAY，以及 Interleaved 封装的 RTP 音视频数据，全部跑在同一条 TCP 连接上面。拉流会话生命周期和这条 TCP 强绑定。

当用户停止 VLC 播放、网络抖动断流、流结束的时候，ZLMediaKit 就会关闭这条 TCP socket，整个会话直接销毁。

这里有一个非常关键的点：单条 TCP 连接，只能服务一次拉流。会话结束，这条连接不能复用给下一次拉流。

如果试图用一条长连接隧道，反复服务多次 ZLM 拉流，新旧 RTSP 信令、RTP 数据会混杂在一起，协议状态错乱，现象就是花屏、黑屏、反复播放失败、信令报错。所以 "一条长隧道复用多次拉流" 这条路走不通。

约束 3：4G 弱网环境，现场建连风险很高

我们可以设想一个简单的简易方案：平时 A 和 D 之间没有连接；当 ZLM 拉流请求抵达 D 之后，D 下发通知，让 A 此时此刻才去 connect D 建立 TCP，建连完成之后再桥接数据。

逻辑上好像说得通，但放到 4G 物联网真实环境，问题非常突出。

第一，会引入 TCP 三次握手完整时延。ZLM 发出拉流请求，不能立刻拿到媒体数据，需要等待 A 完成 DNS 解析、TCP 三次握手。4G 网络波动场景下，这个时延会被放大，直接触发 ZLM 内部拉流超时阈值，本次播放直接失败。

第二，无线网络存在丢包、信号波动，此时触发 A 现场建连，TCP 握手报文丢失，直接建连失败，这一次用户播放直接报错。用户点击播放，直接看不到画面，产品体验很差。

基于以上三条约束，就引出 warm 隧道核心思路：不要等 ZLM 拉流来了才临时建 A‑D 连接。提前预建一条 A 到 D 的 TCP 热备用连接，放在 D 中继的待嫁队列里面待命。拉流请求到来直接拿来使用；这条隧道是一次性的，使用完毕直接销毁，A 设备立刻重新建立一条全新的备用连接继续待命。

三、各个角色完整定义

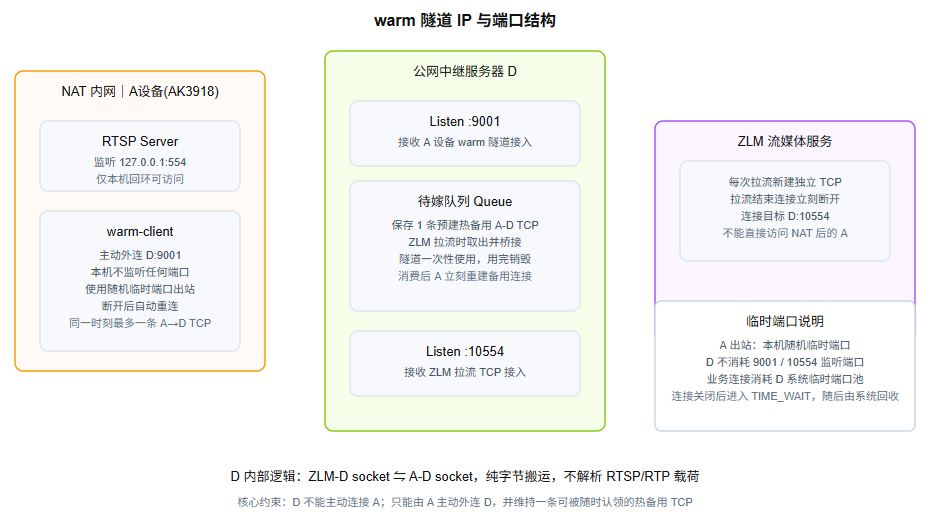

A：NAT 内网嵌入式 RTSP 采集设备

硬件为 智能AI眼镜，BusyBox 精简 Linux，内存约 30MB，4G Cat.1 上网，无公网 IP。

1. 本地 RTSP 服务监听回环地址127.0.0.1:554，仅本机内部程序可以访问，外部网络无法访问该端口。

2. 运行 warm‑client 客户端程序，全部用户态实现，C socket+select，二进制体积很小，内存占用小于 1MB，不需要内核模块。

3. 客户端行为：持续主动向外对公网 D 的 9001 端口发起 TCP 连接。成功建立的 TCP 连接作为热备用隧道，交给 D 中继。

4. 连接状态：同一时刻 A 最多维持一条 A‑D 的 TCP 连接。这条连接要么处于空闲待命（热备用未认领），要么正在业务拉流。

5. 重连逻辑：一旦 TCP 连接断开，客户端死循环，间隔 1 秒重新发起 connect (D:9001)，生成全新 TCP 连接，继续作为热备用。

6. 隧道被认领业务时，warm‑client 把中继过来的数据转发给本机127.0.0.1:554RTSP 服务；把 RTSP 返回的音视频字节原样回传给 D 中继。

7. A 这边所有向外的 TCP 连接，源端口全部是操作系统分配的随机临时端口，A 本机不开启任何对外监听端口。

D：公网中继服务器，运行 warm‑relay 中继程序

拥有公网 IP，中继程序 warm‑relay 核心职责：接收 A 设备的隧道接入，维护待嫁队列，接收 ZLM 的拉流 TCP，做 socket 字节桥接。

1. 监听端口0.0.0.0:9001：专门接收 A 设备主动过来的 warm 隧道 TCP 接入。9001 是监听端口，不会被业务连接消耗。

2. 监听端口0.0.0.0:10554：接收 ZLMediaKit 的拉流 TCP 接入。该监听端口同时支持本机回环访问，也支持外部公网访问。

3. 内部维护待嫁队列（asyncio.Queue），队列存放已经连通、尚未被认领消费的 A‑D 热备用 TCP socket。业务规则：队列最多保存一条备用隧道。

4. 桥接逻辑：当 ZLM 的拉流 TCP 到达 D，relay 从待嫁队列取出空闲 A‑D 隧道 socket，把 ZLM‑D socket 和 A‑D socket 做透明字节桥接。relay 只做字节搬运，不解析 RTSP、不解析 RTP 音视频载荷，完全透传原始字节流。

5. 隧道一次性消费：一旦完成一次拉流业务，整套两条 socket 全部关闭。被使用过的 A‑D 隧道不会回收回队列。A 检测断开，马上新建下一条备用连接送入队列。

6. 端口模型：9001、10554 仅仅是 listen 监听入口；每一条实际业务连接，消耗服务器操作系统的临时端口池。连接关闭后 socket 进入 TIME_WAIT，操作系统后续回收临时端口资源。

重点解释本机访问 127.0.0.1:10554 端口原理：

如果 ZLM 部署在 D 同一台服务器，ZLMediaKit 作为 TCP 客户端，目标地址写127.0.0.1:10554。

10554 是 relay 的监听目的端口，ZLM 本机操作系统分配一个随机临时源端口发起连接。TCP 五元组(源IP:源端口,目的IP:目的端口)唯一标识一条连接。accept 之后生成的业务 socket 使用 D 系统随机临时端口，并不会占用、消耗监听端口 10554。监听端口持续存在，可以继续接收下一条 ZLM 连接。这也是同一台机器上 ZLM 可以反复多次连接 10554 的底层原理。

ZLM（ZLMediaKit 流媒体服务）

部署位置二选一：①和 warm‑relay 共同部署在 D 公网服务器；②部署在另一台独立公网服务器。

1. 如果部署在 D 本机，ZLM 访问目标填写rtsp://127.0.0.1:10554/stream，走本机回环 TCP，不走物理网卡，没有额外公网带宽开销，优先推荐该部署方式。

2. 如果部署在外部另一台公网服务器，则填写 D 公网 IP:10554，流量经过公网传输，会增加网络抖动风险。

3. ZLM 每一次发起播放，都会新建一条独立 TCP 连接访问 D 的 10554 端口。拉流会话和 TCP 生命周期绑定。

4. ZLM 负责完整 RTSP 信令交互，接收透传过来的 Interleaved RTP 音视频数据，完成解封装、媒体缓存，对外输出媒体流，供前端播放器访问。

5. 用户停止播放、网络异常，ZLM 主动关闭 TCP 连接，整条会话结束。

E：移动终端，VLC 播放器

手机端 VLC 播放器，作为最终播放端。

1. E 不直接访问 D 中继服务器，而是连接 ZLMediaKit 提供的媒体地址。

2. 用户点击播放，VLC 新建会话向 ZLM 请求音视频流；停止播放则会话断开。

3. 本身完全不知道背后 warm 隧道整套机制，只消费 ZLM 输出的标准媒体流。

完整链路分两种部署形态：

形态 1（ZLM 与 D 同机，推荐）

E(VLC手机) ↔(公网)↔ ZLMediaKit(D本机) ↔(本机回环TCP)↔ warm‑relay(D:10554) ↔(4G公网)↔ A(NAT嵌入式设备)

形态 2（ZLM 独立另外一台公网服务器）

E(VLC手机) ↔ ZLMediaKit(独立公网机) ↔(公网)↔ warm‑relay(D公网中继) ↔(4G公网)↔ A(NAT嵌入式设备)

四、warm 热备通道完整工作时序

我们以最推荐的形态 1，ZLM 部署 D 本机为例，完整走一遍从待机，到用户手机 VLC 播放，再到停止播放全流程。

阶段 1：系统待机，没有任何播放请求

1. A 设备上电启动，warm‑client 开始循环执行 connect (D:9001)。TCP 握手成功，生成 A‑D 热备用 TCP 连接。A 本机是随机临时端口出站。

2. A‑D 这条 TCP 连接传输层已经打通，此时没有业务数据。A 把这条连接交给 D 中继服务器。

3. D 上 warm‑relay 收到 accept 事件，拿到这条 A‑D socket，放入待嫁队列，状态标记为 "未被认领，空闲热备用"。此刻队列里面保存唯一一条预建好的隧道。

4. A 这边维持这条 TCP 连接。如果这条连接因为 4G 网络抖动断开，A 客户端 1 秒之后立刻重新 connect D，生成全新 TCP 连接，再次送入 D 的待嫁队列。保证尽量队列里面始终有一条可用备用隧道。

5. D 这边，10554 端口处于 listen 监听状态，暂时没有来自 ZLM 的接入。手机 E 端 VLC 没有发起播放。系统处于待命状态。

关键点：播放请求还没有发生，A 到 D 的通路已经提前就绪。

阶段 2：用户手机 E 打开 VLC，发起播放请求

1. 用户在手机 VLC 填入 ZLM 的媒体地址，点击播放。VLC 向 ZLMediaKit 发起请求。

2. ZLMediaKit 收到播放请求，触发拉流逻辑，作为 TCP 客户端发起 connect (127.0.0.1:10554)。操作系统分配本机随机源端口，建立 ZLM‑D 本机回环 TCP 连接。

3. warm‑relay accept 拿到 ZLM 这条新 socket。立刻检查待嫁队列，取出里面预先已经建好的 A‑D 空闲热备用 socket。

4. relay 执行字节桥接逻辑：把 ZLM‑D socket 收到的字节原样转发给 A‑D socket；A‑D socket 收到的字节原样转发给 ZLM‑D socket。全程不解析 RTSP 信令，不解析音视频载荷，纯透明字节拷贝。

5. 此时两条 socket 配对完成，正式业务链路打通。ZLM 开始收到 RTSP 信令以及 RTP 音视频数据。

6. ZLM 完成 RTSP 交互，接收音视频，封装媒体流输出给手机 VLC，E 端 VLC 正常渲染画面、播放声音，用户看到视频。

这里核心收益：ZLM 拉流到来之时，A‑D 的 TCP 三次握手早已完成。省去现场建连带来的握手时延，规避 4G 弱网现场建连失败导致播放直接超时失败。

阶段 3：用户停止 VLC 播放，会话结束

1. 用户关闭 VLC 播放器，E 断开和 ZLM 之间会话。ZLMediaKit 检测到播放结束，主动关闭它与 D:10554 之间的 TCP socket。

2. warm‑relay 检测 ZLM 侧 socket 关闭，立刻同时关闭对应的 A‑D 隧道 socket。这条曾经作为热备用的隧道直接销毁，不会放回待嫁队列复用。

3. A 设备的 warm‑client 检测到 A‑D socket 断开，立刻触发重连逻辑，间隔 1 秒向 D:9001 发起 connect，生成一条全新 TCP 连接，再次送入 D 的待嫁队列。系统回到阶段 1 待机状态，等待下一次手机播放请求。

隧道是一次性耗材：预建好，拿来用一次，用完直接扔掉，马上再生产新的备用隧道待命。

五、端口与五元组原理深度解析

很多开发者在这里容易产生误区：ZLM 连接 127.0.0.1:10554，会不会把 10554 端口占死，导致下一次拉流连不上？这里要分清监听端口和业务连接 socket。

TCP 连接依靠五元组唯一确定：(源IP,源端口,目的IP,目的端口)。

• 10554、9001是服务端监听端口，它只负责接收连接请求，本身不会被消耗。listen 端口就好比驿站大门，大门不会被来客占用。

• ZLM 作为客户端访问127.0.0.1:10554，目的端口固定 10554；源端口由操作系统从临时端口池分配随机端口。

• relay 调用 accept 得到的业务 socket，内核会分配 D 服务器上另外一个随机临时端口用于实际通信。监听端口 10554 依旧保持监听，继续接收下一条 ZLM 连接。

同样，A 设备主动连 D:9001，D 的 9001 是监听端口；accept 出来每一条 A‑D 业务连接，消耗 D 服务器随机临时端口。9001 监听端口不会被耗尽。

真正消耗系统资源的，是操作系统的临时端口池。每一条 TCP 业务连接占用一个临时端口。当连接关闭，socket 进入 TIME_WAIT 状态，等待一段时间之后操作系统回收临时端口。

在业务高频反复播放‑停止场景，会产生大量 TIME_WAIT。D 服务器生产部署时，需要针对 TCP 内核参数调优，缩短 TIME_WAIT 回收时间，避免临时端口耗尽导致后续拉流失败。

A 设备侧也一样：A 向外 connect D:9001，A 本机使用操作系统随机临时出站端口，A 设备没有开启任何对外监听端口，全部是出站连接。

六、边界异常与故障场景分析

场景 1：4G 网络抖动，待机状态下热备用隧道意外断开

A 到 D 的空闲热备用隧道，因为 4G 信号波动、运营商 NAT 超时，连接悄无声息断开。此时 D 的待嫁队列为空。

A 客户端检测 socket 断开，按照 1 秒间隔立刻重连。重连成功之后新的 TCP 送入队列。

风险窗口：隧道断开之后、重连完成之前，短暂时间队列为空。如果此时用户刚好打开 VLC 发起播放，D 队列拿不到可用 A‑D 隧道，本次拉流直接失败。

缓解方案：调小 A 端重连间隔；上层业务做播放重试逻辑。这是该方案固有的极小概率窗口，无法 100% 消除。

场景 2：拉流过程中，A‑D 业务隧道中途断开

正在播放视频的时候，4G 网络中断，A‑D 业务 socket 断开。relay 立刻关闭对 ZLM 的 socket，ZLM 拉流失败，手机 VLC 播放中断。A 马上重连建立新热备用隧道。需要用户重新触发 VLC 播放。

场景 3：D 服务器临时端口池耗尽

短时间高频反复播放停止，大量 TIME_WAIT 堆积，D 服务器临时端口耗尽。此时 ZLM 无法建立新 TCP 连向 10554，拉流全部失败。

对策：D 服务器调优 linux 内核 tcp 参数，加快 TIME_WAIT 回收。

场景 4：ZLM 与 D 分开部署，跨公网访问 D:10554

链路多一跳公网，会增加丢包、时延抖动，建议优先 ZLM 和 D 同机部署，走 <127.0.0.1> 回环访问。

七、warm 隧道与其他方案横向对比

方案	资源开销	是否反向隧道	是否需要公网中继	NAT 适配	本项目 智能AI眼镜 适配度
warm 热备隧道	极低，<1MB 内存	是，预建一次性热备用 TCP	需要自建 D 公网中继	适配 4G‑NAT	⭐⭐⭐⭐⭐
FRP	中，几十 MB 内存	是	自建中继	适配	⭐⭐，硬件资源紧张难以运行
cloudflared tunnel	高，Go 大二进制	是	Cloudflare 边缘，无需自建中继	适配	⭐，内存开销大，智能AI眼镜SOC 跑不动
Cloudflare WARP	中高	否，正向 VPN	Cloudflare 边缘	NAT 上网	⭐，不能暴露内网 RTSP，不解决业务问题

warm 隧道优势：极致轻量化，完全用户态，交叉编译简单，专门针对低资源嵌入式。代价是需要自己维护一台 D 公网中继服务器，没有内置加密，生产环境可以外层叠加 stunnel TLS 做加密加固。

八、生产部署注意要点

1. A 端 warm‑client 重连间隔设置 1s，不要设置过大，尽量缩小队列为空的风险窗口。

2. D 服务器内核 TCP 参数调优，处理 TIME_WAIT 堆积问题。

3. warm‑relay 监听0.0.0.0:10554，ZLM 本机访问务必优先使用127.0.0.1:10554，不要使用 D 公网 IP 访问本机端口，避免经过物理网卡、安全组带来额外风险。

4. warm 隧道本身 TCP 明文传输，如果公网链路有安全顾虑，可以套一层 stunnel 实现 TLS 加密，不需要改动隧道业务逻辑。

5. ZLM 业务层增加播放失败自动重试，用来应对极小概率 "待嫁队列为空" 场景。

6. A 设备 RTSP 服务绑定回环127.0.0.1:554，不要绑定网卡公网地址，保证不直接暴露 RTSP 端口。

九、总结

在 4G‑NAT 嵌入式视频场景，因为 D 不能主动连接 A、ZLM 每次拉流新建独立 TCP 会话，不能等到拉流请求到来才现场建立 A‑D 连接，现场建连会带来握手时延，弱网下直接拉流超时失败。

warm 隧道方案核心，预建一次性热备用 TCP 连接，提前把 A‑D 通路建好放在 D 中继待嫁队列待命。ZLM 拉流到达直接消费已经就绪的隧道；隧道使用完成直接销毁，A 立刻重建新备用连接。整套方案资源消耗极低，适配 智能AI眼镜SOC 这类内存紧张的嵌入式硬件，打通链路实现 ZLM 转发，最终手机 VLC 播放器可以正常播放 NAT 内网设备输出的音视频流。
