深度解析：霍尼韦尔压力传感器如何保障AI数据中心液冷系统安全

📋 目录

背景：AI算力催生液冷技术刚需
压力监测在液冷系统中的技术价值
四大典型应用场景的技术实现
霍尼韦尔全系列产品技术解析
产品选型对比与参数解读
技术选型建议与工程实践

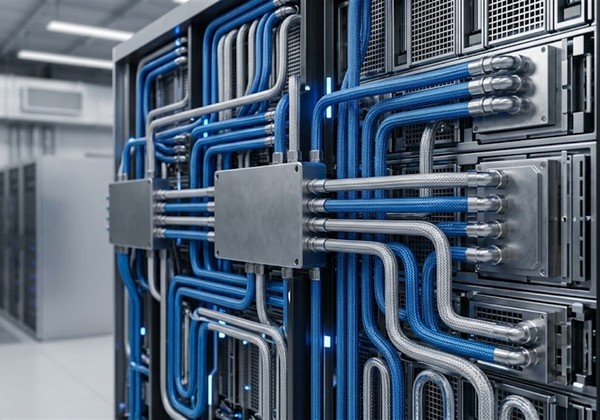

图3：液冷数据中心机房全景

1. 背景：AI算力催生液冷技术刚需

随着GPT、大模型训练、推理服务等AI应用的爆发式增长，数据中心的算力需求呈指数级上升。以NVIDIA H100 GPU为例，单卡功耗高达700W，一个8卡服务器的整机功耗就接近6kW，传统风冷散热已完全无法满足需求。

**数据对比：**传统IDC单机柜功率约6-10kW，AI训练集群单机柜功率可达30-100kW，部分超大规模集群甚至突破150kW。功率密度提升了5-15倍，散热方式必须从根本上变革。

液冷技术利用液体的高比热容特性（水的比热容约为空气的4倍），通过直接或间接接触将芯片热量带走，散热效率远高于传统风冷。目前主流的液冷方案包括：

冷板式液冷：冷却液通过冷板与芯片间接接触，技术成熟度最高，应用最广
浸没式液冷：服务器整体浸没在绝缘冷却液中，散热效率最高但改造成本大
喷淋式液冷：冷却液直接喷淋到芯片表面，介于冷板和浸没之间

无论哪种液冷方案，压力监测都是系统安全运行的核心保障。本文将从技术角度深入分析霍尼韦尔压力传感器在数据中心液冷系统中的应用方案。

2. 压力监测在液冷系统中的技术价值

2.1 压力监测的技术难点

液冷系统的压力监测看似简单，实际上面临诸多技术挑战：

低压力高要求：液冷系统工作压力通常仅为0.1-0.5MPa（1-5bar），但对测量精度和长期稳定性要求很高
介质兼容性：冷却液可能是纯水、乙二醇溶液、氟化液等，传感器必须兼容相应介质
小压差测量：过滤器前后压差、支路压差等可能只有几千帕，对传感器分辨率要求很高
动态响应：泵启停、阀门切换等工况下压力快速变化，需要传感器有足够的响应速度
长期稳定性：数据中心通常要求7×24小时连续运行，传感器需要有优异的长期漂移特性

**💡 技术要点：**压力传感器的长期稳定性通常用"年漂移量"来衡量，一般要求≤±0.5%FS/年。霍尼韦尔MIPs系列凭借成熟的MEMS工艺和专用ASIC补偿技术，年漂移量可控制在±0.25%FS以内，完全满足数据中心长期运行的要求。

2.2 压力监测的核心价值

从系统工程的角度看，压力监测的价值体现在四个层面：

安全层面------压力过高会导致管路系统承压过载，可能引发接头泄漏甚至管路爆裂。在液冷系统中，哪怕只有一滴冷却液泄漏到服务器主板上，都可能造成数万元的硬件损失。实时压力监测配合报警阈值设定，可以在压力异常时及时告警，避免事故发生。

效率层面------根据流体力学原理，管路流量与压差的平方根成正比（ΔP = K·Q²）。通过精确测量供回水压差，可以计算出实际流量，进而评估冷却效果是否达标。这对于保证AI芯片在额定温度下稳定运行至关重要。

寿命层面------水泵、管路、接头等部件在压力循环作用下会产生疲劳损伤。研究表明，压力波动幅度每增加50%，部件疲劳寿命可能缩短30%以上。稳定的压力控制可以显著延长系统寿命。

运维层面------压力趋势分析可以预测过滤器堵塞、管路结垢、泵性能衰减等问题，实现从"故障后维修"到"预测性维护"的转变，大幅降低运维成本和停机风险。

3. 四大典型应用场景的技术实现

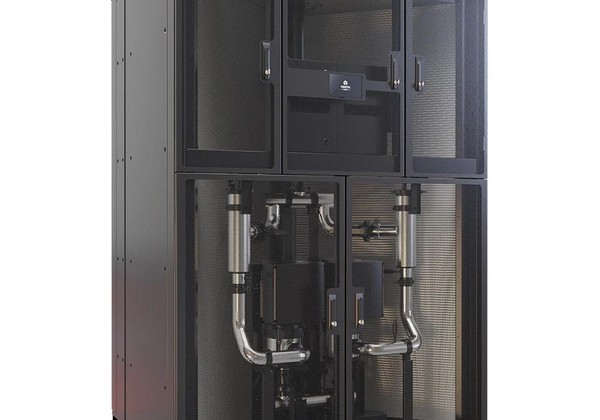

图2：CDU冷量分配单元应用场景

3.1 CDU冷量分配单元

CDU（Coolant Distribution Unit）是液冷系统的"心脏"，承担着热量交换和流量分配的核心功能。CDU内部的压力监测点设计是系统稳定运行的关键。

典型监测点配置：

一次侧供水压力：监测市政水或冷水机组来水压力
一次侧回水压力：与供水压力配合计算一次侧流量
二次侧供水压力：控制CDU输出压力稳定
二次侧回水压力：监测系统回水状态
过滤器压差：通过压差判断过滤器堵塞程度，指导维护周期
膨胀罐压力：监测定压系统工作状态

**🔧 选型建议：**CDU主环路推荐使用MIPs系列差压传感器测量过滤器压差（精度±0.25%BFSL），使用MIPs表压传感器监测各点静压。对于需要接入PLC系统的场景，可选用GPT系列4-20mA输出型压力变送器。

3.2 机架支路液冷回路

机架支路是液冷系统的"毛细血管"，每个机柜都有独立的供回液管路。支路压力监测的主要目的是确保每个机柜的流量分配均匀。

在设计上，通常在每个机柜的供液入口和回液出口各安装一个压力传感器。通过计算支路压差，并与设计值对比，可以判断：

管路是否有堵塞（压差偏大）
是否存在泄漏（压差偏小、流量异常）
快速接头是否到位（压降异常）

3.3 二次侧冷却循环

二次侧冷却循环将CDU输出的热量通过冷却塔或干冷器散发到环境中。该系统的压力稳定直接影响CDU的换热效率。

主要监测参数包括：循环泵出口压力、回水干管压力、定压补水点压力等。对于该场景，由于工作环境可能在室外，需要考虑传感器的环境适应性，推荐使用GPT系列工业级压力变送器（IP65/IP67防护等级）。

3.4 精密空调HVAC系统

在液冷风冷混合制冷的场景中，精密空调仍承担部分散热负荷。压力传感器用于监测空调水系统的供回水压力、表冷器压差等参数。

4. 霍尼韦尔全系列产品技术解析

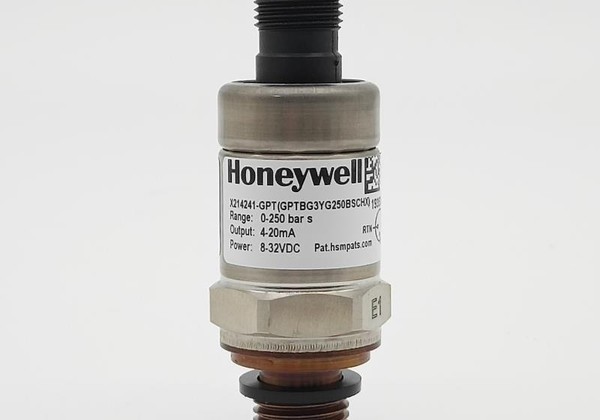

图1：霍尼韦尔压力传感器产品特写

4.1 MIPs系列 ------ 旗舰级高性能传感器

MIPs（Micro Pressure Sensors）系列是霍尼韦尔的旗舰级压力传感器产品，代表了当前MEMS压力传感技术的最高水平之一。

核心技术特点：

先进MEMS工艺：采用高灵敏度硅压阻传感元件，确保出色的测量精度
专用ASIC芯片：内置24位高精度ADC和数字信号处理器，实现全温区补偿
硅油填充+不锈钢膜片：介质隔离设计，兼容水、乙二醇等多种冷却液
多输出接口：支持模拟电压（0.5-4.5V）、I²C、SPI多种输出方式
宽温工作范围：-40℃~+125℃，覆盖数据中心所有应用环境

典型型号命名规则：

复制代码

例如：MIPMN001ND2SYAXX
MIPM = MIPs系列
N = 表压型（D=差压，A=绝压）
001 = 1psi（015=15psi，150=150psi）
N = 模拟0.5-4.5V输出（D=数字I²C/SPI）
2 = SOIC-8封装
SYA = 特殊配置
XX = 其他选项

4.2 不锈钢介质隔离型

对于浸没式液冷或使用氟化液等特殊介质的场景，普通硅油填充的传感器可能存在兼容性问题。全不锈钢隔离型传感器采用316L不锈钢膜片和全金属焊接结构，从根本上解决了介质兼容性问题。

技术特点：

全316L不锈钢接液部件，无O型圈密封
焊接式密封结构，泄漏率极低（<1×10⁻⁸ Pa·m³/s）
支持4-20mA、0-5V、0-10V等多种输出
过载能力强，抗冲击、抗振动性能优异

4.3 GPT系列工业压力变送器

GPT系列是霍尼韦尔面向工业过程控制市场的压力变送器产品，采用标准化设计，广泛应用于工业自动化领域。

采用高精度陶瓷或金属应变片传感元件
4-20mA两线制输出，支持HART协议（可选）
IP65/IP67防护等级，适应恶劣环境
通过CE、UL、Ex等多项认证

4.4 13V系列基础型压阻传感器

13V系列是霍尼韦尔的基础型压阻式压力传感器，提供毫伏级输出，需要外接信号调理电路。

SOIC-8小型封装，尺寸仅5×6mm
表压、差压、绝压多种类型
适合成本敏感、有量的应用场景
需用户自行进行信号调理和温度补偿

4.5 ABP/ABP3系列放大输出传感器

ABP系列在13V系列的基础上集成了信号调理ASIC，输出经过校准和温度补偿的模拟或数字信号，使用更加便捷。

内置12位ADC和信号调理电路
支持模拟输出和I²C数字输出
已完成出厂校准，用户无需二次校准
性价比高，适合大批量应用

5. 产品选型对比与参数解读

参数项	MIPs系列	不锈钢隔离型	GPT系列	13V系列	ABP/ABP3系列
精度等级	±0.25% BFSL	±0.5% FS	±0.25% FS	±1.0% FS	±2.5% FS
典型量程	7kPa ~ 1MPa	0~10bar 至 0~600bar	1bar ~ 600bar	1psi ~ 100psi	10mbar ~ 10bar
输出方式	模拟/I²C/SPI	4-20mA/0-5V	4-20mA	mV级输出	模拟/I²C
工作温度	-40~+125℃	-40~+125℃	-40~+85℃	-40~+125℃	-40~+125℃
长期稳定性	±0.25%FS/年	±0.5%FS/年	±0.2%FS/年	±1%FS/年	±2%FS/年
介质兼容	硅油+不锈钢膜片	全316L不锈钢	316L膜片	干性气体	非腐蚀性气体
封装/防护	SOIC-8	螺纹安装	工业外壳 IP65	SOIC-8	SOIC-8/DIP
推荐场景	CDU、机架支路（首选）	浸没式液冷、腐蚀介质	CDU主环路、室外	辅助监测、空气侧	辅助监测点

6. 技术选型建议与工程实践

6.1 选型决策流程

在实际工程项目中，建议按以下步骤进行压力传感器选型：

确定测量类型：表压、差压还是绝压？差压测量优先选差压传感器而非两个表压传感器
确定量程：正常工作压力应在量程的30%-70%之间，同时考虑瞬态过压
确定精度要求：核心监测点选高精度，辅助监测点可适度降低
评估介质兼容性：根据冷却液类型选择接液材质
选择输出接口：MCU系统优选I²C/SPI，PLC系统优选4-20mA
考虑环境条件：温度、湿度、振动、防护等级
成本评估：综合考虑采购成本、校准成本和维护成本

**⚠️ 工程经验：**切勿盲目追求高量程和高精度。量程选得过大，在低压工作时精度会显著下降；精度选得过高，则会大幅增加成本。合理的选型应该是"够用且有适当余量"。

6.2 常见应用问题与解决方案

Q1: 液冷系统中为什么不推荐用普通气体压力传感器？

A: 普通气体压力传感器的接液部分是硅芯片，直接接触液体会导致腐蚀和损坏。液冷应用必须选用有介质隔离结构的传感器（如硅油填充+不锈钢膜片或全不锈钢隔离型）。

Q2: 差压测量用差压传感器还是两个表压传感器相减？

A: 推荐使用差压传感器。用两个表压传感器相减的方式，误差是两个传感器误差的叠加，而且两个传感器的温度漂移方向可能不同，导致温漂误差更大。专用差压传感器的测量精度通常要高一个数量级。

Q3: 数字输出和模拟输出怎么选？

A: 如果系统主控是MCU/ARM等嵌入式系统，优先选择I²C或SPI数字输出，可以减少ADC转换环节的误差，简化硬件设计。如果系统是PLC/DCS等工业控制系统，则选择4-20mA模拟输出，抗干扰能力强，传输距离远。

------ 元器猫技术团队整理，专注于工业传感器应用方案
