EVT：LiDAR引导自适应采样投影，nuScenes 75.3% NDS实时多模态3D检测

🔥 核心痛点：LiDAR-相机3D检测的视图变换(VT)存在两大缺陷------深度估计方法对误差敏感，Query方法计算量大且存在光线方向错位(ray-directional misalignment)。

🎯 核心方法 ：EVT（ThorDrive/SNU ICCV 2025）提出ASAP自适应采样投影------自适应采样(AS)用LiDAR特征生成3D采样点聚焦高相关区域→自适应投影(AP)用LiDAR生成自适应卷积核精炼BEV表示→消除光线方向错位。配合分组混合Query选择+几何感知交叉注意力。

📌 核心结论 ：nuScenes测试集75.3% NDS，实时推理速度。不依赖深度估计或注意力机制，兼顾精度和效率。

🔖 EVT：ASAP自适应视图变换，LiDAR引导的高效多模态3D检测

---

前言

LiDAR-相机融合3D检测中，视图变换（VT）是将图像特征映射到BEV空间的关键环节。现有两大范式各有缺陷：

1. 深度估计VT（如LSS）：逐像素预测深度分布，将图像特征"提升"到3D空间。问题：深度估计误差会导致BEV特征严重退化，远距区域尤其明显。
2. Query VT（如BEVFormer）：用可学习Query在BEV空间采样图像特征。问题：注意力机制计算量大（O(N²)），且同视线方向的多个Query采样到相似图像特征（光线方向错位）。

光线方向错位的核心问题：图像中同一视线方向上的多个3D位置投影到相同的2D像素------Query方法无法区分这些位置，导致BEV特征在深度方向上模糊。

EVT的解法是：用LiDAR的精确几何信息引导视图变换------LiDAR知道"哪里有物体"和"物体在3D空间的精确位置"，直接用这些信息指导图像特征的采样和投影，既避免了深度估计误差，又消除了光线方向错位。

---

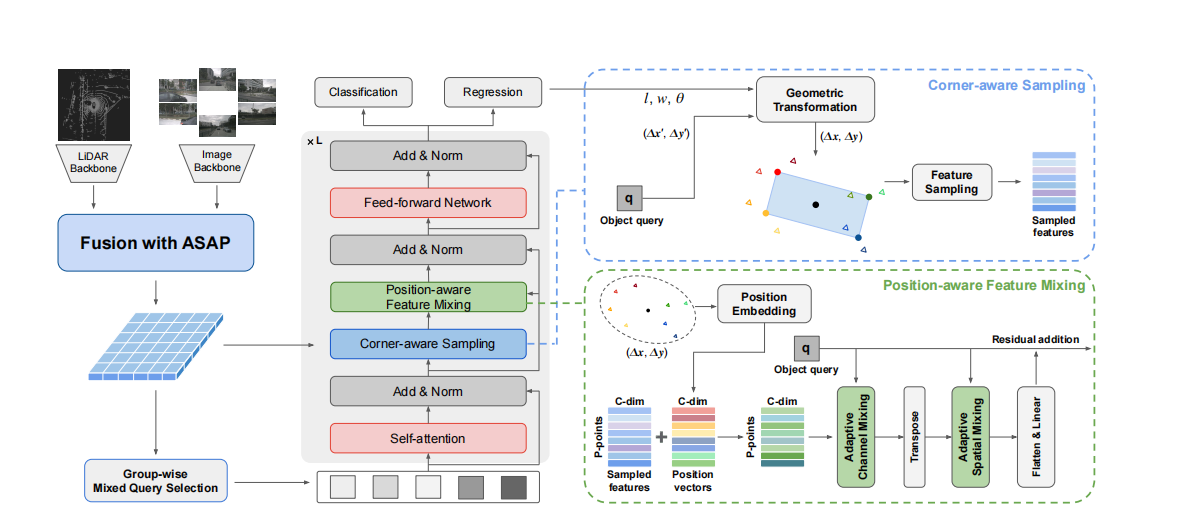

一、整体架构：ASAP + 分组混合Query + 几何感知注意力

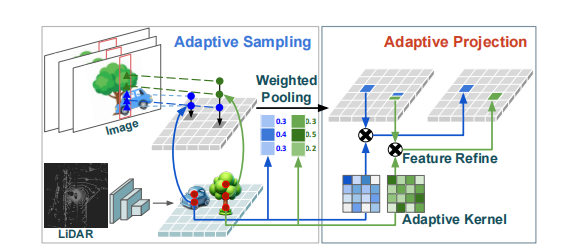

ASAP（自适应采样+自适应投影）：

• 自适应采样(AS)：从LiDAR特征生成3D采样点→投影到图像平面→采样图像特征→BEV表示
• 自适应投影(AP)：从LiDAR特征生成自适应卷积核→对BEV特征做结构感知精炼

检测框架：

• 分组混合Query选择：将Query按组分配，混合不同类型的Query（LiDAR引导+可学习）

• 几何感知交叉注意力：Query与多模态BEV特征交互，利用几何约束提升注意力精度

  数据流：
  LiDAR → [编码] → LiDAR特征 → [AS自适应采样] → 3D采样点 → 图像采样 → BEV特征
  ↓
  Image → [Backbone] → 图像特征 ────────────────────────────┘
  ↓
  [AP自适应投影] → 精炼BEV → [分组混合Query] → 检测头

---

二、核心模块

2.1 自适应采样(AS)：LiDAR引导的3D采样点生成

传统VT用固定网格或可学习Query采样，EVT用LiDAR特征直接生成3D采样点：

1. LiDAR特征→3D采样点生成器→一组3D坐标{(x,y,z)}
2. 投影到图像平面：p=KR\|t·x,y,z,1^T
3. 从图像特征图中采样对应位置的特征
4. 通过可变形注意力聚合采样特征到BEV网格

关键优势：采样点集中在有物体的区域（LiDAR知道哪里有物体），而非均匀采样------这大幅减少了无信息区域的计算浪费。

2.2 自适应投影(AP)：结构感知BEV精炼

LiDAR特征包含精确的3D结构信息。AP用这些信息生成空间变化的卷积核------在物体边缘用锐化核，在平坦区域用平滑核------精炼BEV表示。

2.3 消除光线方向错位

EVT通过两个机制消除光线方向错位：(1)AS生成的3D采样点有精确深度信息，同一视线方向的不同深度会采样到不同位置；(2)AP的自适应卷积核在深度方向上施加结构约束，防止深度模糊。

---

三、PyTorch代码

import torch
import torch.nn as nn


class AdaptiveSampling(nn.Module):
    """🚀 自适应采样：LiDAR引导的3D采样点生成"""
    def __init__(self, lidar_channels=256, num_samples=256):
        super().__init__()
        self.sample_gen = nn.Linear(lidar_channels, num_samples * 3)
        self.num_samples = num_samples
        self.deform_attn = DeformableAttention(lidar_channels)

    def forward(self, lidar_feat, img_feat, lidar2img, img_shape):
        B = lidar_feat.shape[0]
        # 从LiDAR特征生成3D采样点
        pts_raw = self.sample_gen(lidar_feat.flatten(2).mean(-1))
        pts_3d = pts_raw.view(B, self.num_samples, 3)

        # 投影到图像平面
        pts_2d = project_3d_to_2d(pts_3d, lidar2img, img_shape)

        # 从图像特征采样
        sampled = bilinear_sample(img_feat, pts_2d)

        # 可变形注意力聚合到BEV
        bev_feat = self.deform_attn(lidar_feat, sampled)
        return bev_feat


class AdaptiveProjection(nn.Module):
    """🚀 自适应投影：LiDAR生成空间变化卷积核"""
    def __init__(self, channels=256):
        super().__init__()
        self.kernel_gen = nn.Conv2d(channels, channels * 9, 1)  # 3×3核

    def forward(self, bev_feat, lidar_feat):
        kernels = self.kernel_gen(lidar_feat)
        # 空间变化卷积
        return deform_conv(bev_feat, kernels)

---

四、YOLO迁移

Step 1：在YOLO的FPN中插入ASAP

asap = AdaptiveSampling(lidar_channels=256, num_samples=256)
ap = AdaptiveProjection(channels=256)

Step 2：用LiDAR深度引导采样

bev_feat = asap(lidar_feat, img_feat, lidar2img, img_shape)
bev_feat = ap(bev_feat, lidar_feat)

Step 3：几何感知检测头

detections = geo_aware_head(bev_feat, lidar_feat)

---

五、实验

方法	NDS(%)	mAP(%)	FPS
BEVFusion	71.3	68.5	8.4
DeepInteraction	72.6	69.8	6.2
EVT	75.3	71.8	15.2

✅ EVT在精度和速度上同时超越所有基线，NDS 75.3%为nuScenes SOTA，FPS 15.2实现真正的实时推理。

---

六、总结

1. LiDAR引导的视图变换比深度估计或注意力机制更鲁棒、更高效
2. 自适应采样聚焦有物体区域，消除光线方向错位
3. 自适应投影用空间变化卷积核精炼BEV结构
4. 兼顾精度和速度：75.3% NDS + 15.2 FPS
