导语
大家好呀～上一节我们学习了差错检测技术，知道了链路层怎么检测传输错误。这一节我们要解决一个更根本的问题：如果多个节点共享同一条链路（如以太网总线、WiFi无线信道），谁先发送？怎么避免大家同时发送导致冲突？
这就是**多路访问协议（Multiple Access Protocol）**要解决的问题。想象一个会议室里有很多人，大家都想发言------如果大家同时说话，谁也听不清谁。怎么协调？可以按时间段轮流说（TDM）、按频率分频道（FDM）、谁想说话谁先说但要先听有没有人在说（CSMA）、或者拿一个"发言棒"轮流传递（令牌传递）。多路访问协议就是网络世界的"会议发言规则"。
这一节我们学习三大类多路访问协议：信道划分协议（FDM/TDM/CDMA）、随机接入协议（ALOHA/CSMA/CSMA-CD）、轮流协议（轮询/令牌传递），还有一个实际应用DOCSIS（有线电视宽带接入）。这些协议是局域网和无线网络的基础，也是面试高频考点。准备好了吗？让我们开始～
一、6.3.1 信道划分协议
1. 基本思想
**信道划分协议（Channel Partitioning Protocol）**的核心思想是：把信道资源（频率或时间）划分成固定的小块，分配给每个节点专用。每个节点只能在自己分配到的资源上发送，不会和其他节点冲突。
通俗类比：就像餐厅里的包间------每个包间分配给一桌客人，各吃各的，互不干扰。信道划分就是给每个节点分配一个"包间"。
2. 频分复用（FDM）
**频分复用（Frequency Division Multiplexing，FDM）**把信道的频率范围划分成多个频带，每个节点分配一个频带，在自己的频带上发送信号。
例子：广播电台------每个电台有自己的频率（FM 91.5、FM 101.8等），大家同时广播但互不干扰，因为频率不同。有线电视也是FDM------每个频道占一个频带。
FDM的优点：
- 节点之间完全不冲突，公平共享
- 技术成熟，模拟通信时代就广泛使用
FDM的缺点：
- 如果某个节点没有数据要发，它的频带就浪费了（即使别人需要也不能用）
- 节点数量受限于频带数量，新节点加入需要重新划分
- 设备需要模拟电路（滤波器、混频器），成本较高
3. 时分复用（TDM）
**时分复用（Time Division Multiplexing，TDM）**把时间划分成固定长度的帧，每个帧再划分成固定数量的时隙，每个节点分配一个时隙，只能在自己的时隙发送。
例子：早期的T1/E1数字电话线路------24个话路轮流使用同一条线路，每个话路在自己的时隙发送8位采样。
TDM的优点：
- 数字实现，比FDM简单
- 节点之间不冲突
TDM的缺点：
- 和FDM一样，如果某个节点没有数据，它的时隙就浪费了
- 节点有数据时必须等到自己的时隙，即使其他时隙空闲也不能用，延迟较大
4. 码分多址（CDMA）
**码分多址（Code Division Multiple Access，CDMA）是一种更巧妙的信道划分方式------所有节点在同一频率、同一时间发送，但每个节点使用唯一的编码（code）**来区分自己的信号。接收方用对应的编码解码，就能提取出目标节点的信号，其他节点的信号看起来像噪声。
通俗类比：一个房间里很多人同时说话，但每个人用不同的语言------你只听得懂中文，其他人说的英语、日语、法语对你来说就是背景噪声，你能从中提取出中文的内容。CDMA就是给每个节点分配一种"语言"（编码）。
CDMA广泛用于3G移动通信（WCDMA、cdma2000）和GPS。它的优点是所有节点可以同时发送，频谱利用率高；缺点是编码设计复杂，功率控制要求高。
5. 信道划分协议的共同问题
FDM、TDM、CDMA都属于信道划分，共同问题是：资源预分配，不灵活。如果只有少数节点有数据要发，大部分资源被浪费；如果节点突然有大量数据，也不能多占用资源。这就引出了第二类协议------随机接入协议。
二、6.3.2 随机接入协议
1. 基本思想
**随机接入协议（Random Access Protocol）**的核心思想是：节点有数据就以全速率发送，不预分配资源。如果发生冲突，就等待随机时间后重传。
通俗类比：就像开放讨论的会议------谁想发言谁就说，如果两个人同时说（冲突），就都停下来，等随机一段时间后再试。这种方式在参与人数少、大家发言不频繁时效率很高。
2. ALOHA协议
ALOHA协议是最早的随机接入协议，由夏威夷大学的Norman Abramson在1970年代发明，用于无线分组网络。
纯ALOHA（Pure ALOHA）：
- 节点有数据就立即发送，不管信道是否空闲。
- 如果冲突（接收方没有确认），等待随机时间后重传。
- 优点：简单，延迟小（低负载时）。
- 缺点：冲突概率高，最大效率只有18.4%（e^(-2)≈0.184）。
时隙ALOHA（Slotted ALOHA）：
- 把时间划分成时隙，节点只能在时隙开始时发送。
- 这样冲突只发生在同一时隙内同时发送的节点，冲突窗口减半。
- 最大效率提高到36.8%（e^(-1)≈0.368），是纯ALOHA的两倍。
ALOHA虽然效率不高，但它开创了随机接入的思想，后来的CSMA等协议都建立在这个基础上。
3. CSMA（载波侦听多路访问）
**CSMA（Carrier Sense Multiple Access，载波侦听多路访问）**在ALOHA基础上增加了一个简单但有效的改进：发送前先听------发送前先侦听信道，如果信道忙（有人在发），就等信道空闲再发。
通俗类比：开会时，你想发言前先听一下有没有人在说，如果有人在说就等他说完再说。这比"想说就说"礼貌多了，冲突也少多了。
CSMA的类型：
- 1-坚持CSMA：信道忙就一直监听，一空闲就立即发送（概率1）。冲突概率较高。
- 非坚持CSMA：信道忙就等待随机时间再监听，不一定一空闲就发。冲突少但延迟大。
- p-坚持CSMA：信道空闲时以概率p发送，以概率1-p等待下一时隙。平衡了冲突和延迟。
但CSMA仍然可能冲突------因为信号传播有延迟，两个节点可能同时侦听到信道空闲（实际上对方已经开始发送但信号还没传到），然后同时发送导致冲突。

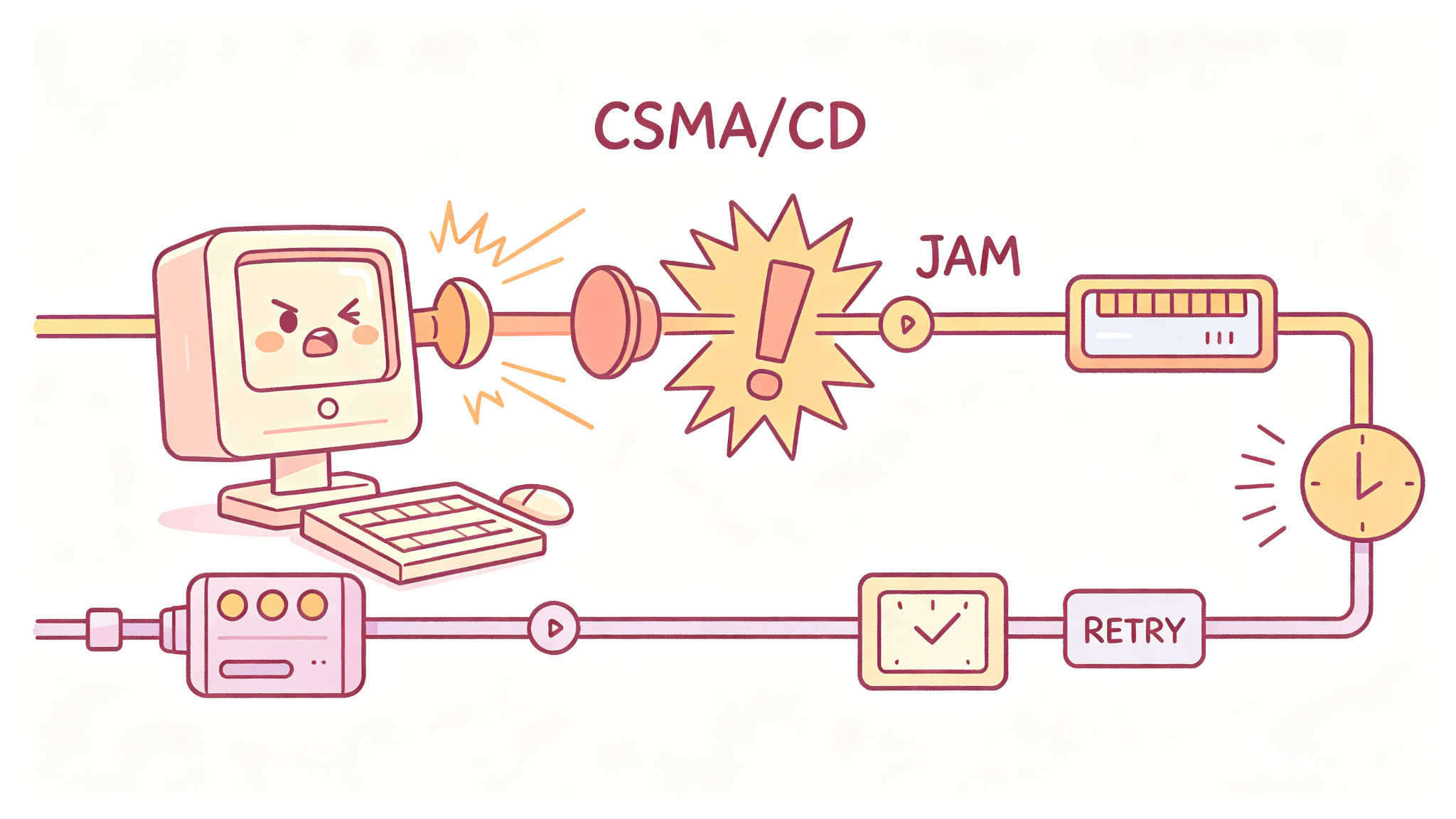

4. CSMA/CD（带冲突检测的CSMA）
CSMA/CD（CSMA with Collision Detection，带冲突检测的载波侦听多路访问）是以太网使用的多路访问协议。它在CSMA基础上增加了冲突检测------发送过程中持续监听，如果检测到冲突就立即停止发送，发送一个干扰信号（jam signal）通知所有节点，然后等待随机时间后重传。
通俗类比：你发言时一边说一边听，如果发现有人和你同时说（冲突），就立即停下来说"哎呀冲突了"，然后等随机时间再说。这样比发完整个帧才发现冲突高效多了。
CSMA/CD的工作流程：
- 侦听：发送前侦听信道，如果忙就等待。
- 发送：信道空闲就开始发送，同时持续侦听。
- 检测冲突：如果发送过程中检测到冲突，立即停止发送。
- 干扰信号：发送一个48位的干扰信号，确保所有节点都知道发生了冲突。
- 指数退避：等待随机时间后重试。重传次数越多，等待时间范围越大（二进制指数退避）。
二进制指数退避（Binary Exponential Backoff）：第n次重传时，从{0, 1, 2, ..., 2^min(n,10)-1}中随机选一个数，乘以512比特时间作为等待时间。这样冲突越多，等待时间范围越大，减少再次冲突的概率。
CSMA/CD的效率：在高带宽、短距离的以太网中，效率接近100%（因为冲突概率很低）。最大效率约为1/(1+5t_prop/t_trans)，其中t_prop是信号传播时间，t_trans是帧传输时间。传播时间越短、帧越长，效率越高。
注意：现代交换式以太网是全双工的，交换机的每个端口是一个独立的冲突域，不会发生冲突，所以CSMA/CD实际上已经不怎么用了。但它是以太网历史的重要部分，也是理解多路访问的经典案例。
三、6.3.3 轮流协议
1. 基本思想
**轮流协议（Taking-Turns Protocol）**的核心思想是：节点轮流发送，避免冲突。和信道划分的固定分配不同，轮流协议是动态的------只有有数据的节点才参与轮流，空闲节点被跳过，提高了效率。
2. 轮询协议（Polling）
轮询协议（Polling Protocol）中有一个主节点（master） ，按顺序轮询每个从节点（slave），询问"你有数据要发吗？"。从节点有数据就发，没有就回复"没有"，主节点继续轮询下一个。
例子：蓝牙的主从模式、RFID读写器、早期的IBM令牌环。
优点：
- 完全避免冲突
- 效率高（比随机接入高）
- 可以控制每个节点的发送速率
缺点：
- 有轮询延迟------节点有数据必须等到被轮询才能发
- 主节点是单点故障
- 轮询消息有开销
3. 令牌传递协议（Token Passing）
**令牌传递协议（Token Passing Protocol）中，一个特殊的帧叫令牌（token）**在节点之间按固定顺序传递。只有持有令牌的节点才能发送数据。发送完后把令牌传给下一个节点。如果节点没有数据，直接把令牌传下去。
例子：令牌环网（Token Ring，IBM）、FDDI（光纤分布式数据接口）。
通俗类比：会议室里传递一个"发言棒"------只有拿到发言棒的人才能说话，说完传给下一个人。没话说就直接传下去。
优点：
- 完全避免冲突
- 公平，每个节点轮流获得发送机会
- 适合高负载场景（效率高）
缺点：
- 令牌丢失是大问题------需要复杂的令牌恢复机制
- 单个节点故障可能导致整个网络瘫痪
- 实现复杂，成本高
令牌环网在1980-90年代和以太网竞争，但最终以太网胜出（因为更简单、更便宜）。现在令牌传递主要在一些工业控制网络中使用。
四、6.3.4 DOCSIS：电缆因特网接入的链路层协议
1. DOCSIS概述
**DOCSIS（Data Over Cable Service Interface Specification，电缆数据服务接口规范）**是有线电视网络（HFC，混合光纤同轴）提供宽带因特网接入的链路层协议标准。
有线电视网络的特点：
- 下行方向（头端到用户）：广播信道，所有用户共享下行频谱，头端调度谁在哪个时隙发。
- 上行方向（用户到头端）：多个用户共享上行频谱，需要多路访问协议协调。
2. DOCSIS的多路访问
DOCSIS在上行方向使用了一种混合的多路访问机制：
- 信道划分：上行频谱划分成多个时隙（TDMA）和频带（FDMA），形成一个时隙-频率矩阵。
- 随机接入：用户发送短请求帧时使用随机接入（类似时隙ALOHA），请求带宽。
- 轮询/调度：头端根据用户的请求，通过MAP消息调度每个用户在哪个时隙-频率块发送数据。
DOCSIS 3.0以后支持信道绑定（channel bonding）------同时使用多个下行和上行信道，提高带宽。DOCSIS 3.1支持OFDM（正交频分复用），进一步提高频谱效率。
DOCSIS是多路访问协议在实际中的典型应用------它综合了信道划分、随机接入和调度的优点，在共享的有线电视网络上实现了高效的宽带接入。
本节核心总结（必看）
这一节学习了多路访问链路和协议，核心要点：
一、信道划分协议
- FDM：按频率划分，每个节点一个频带
- TDM：按时间划分，每个节点一个时隙
- CDMA：按编码划分，同时同频发送，用编码区分
- 共同问题：资源预分配，不灵活，空闲节点浪费资源
二、随机接入协议
- ALOHA：有数据就发，冲突后随机等待重传。纯ALOHA效率18.4%，时隙ALOHA 36.8%
- CSMA：发送前先侦听，信道忙就等。1-坚持/非坚持/p-坚持
- CSMA/CD：发送中检测冲突，冲突立即停止+干扰信号+二进制指数退避。以太网使用
- 现代交换式以太网全双工，CSMA/CD已不常用
三、轮流协议
- 轮询：主节点按顺序询问从节点，避免冲突但有轮询延迟
- 令牌传递：令牌在节点间传递，持有令牌才能发。令牌环、FDDI
- 优点：无冲突、高负载效率高；缺点：实现复杂、单点故障
四、DOCSIS
- 有线电视宽带接入的链路层协议
- 综合TDMA/FDMA信道划分 + 随机接入请求 + 头端调度
- 下行广播，上行共享
关键概念清单
- 多路访问协议：协调共享信道访问的协议
- FDM/TDM/CDMA：频分/时分/码分复用
- ALOHA：最早的随机接入协议
- CSMA：载波侦听多路访问
- CSMA/CD：带冲突检测的CSMA，以太网经典协议
- 二进制指数退避：冲突后等待时间指数增长
- 轮询（Polling）：主节点轮询从节点
- 令牌传递（Token Passing）：令牌轮流传递
- 冲突域（Collision Domain）：可能发生冲突的节点集合
- DOCSIS：有线电视宽带接入标准
结语
这一节我们学习了多路访问协议------从信道划分的FDM/TDM/CDMA，到随机接入的ALOHA/CSMA/CSMA-CD，再到轮流的轮询和令牌传递，最后看了DOCSIS的实际应用。每类协议都有其适用场景：信道划分适合稳定负载，随机接入适合突发负载，轮流协议适合高负载场景。
理解了多路访问协议后，下一节6.4我们将学习交换局域网------链路层寻址（MAC地址和ARP）、以太网（最成功的局域网技术）、链路层交换机（自学习、转发过滤）、虚拟局域网（VLAN）。交换局域网是我们每天都在使用的技术，也是链路层最核心的内容。让我们继续前进吧！
