日期：2026-09-08　|　主题：树莓派摄像头 → RTSP 流 → 远程播放

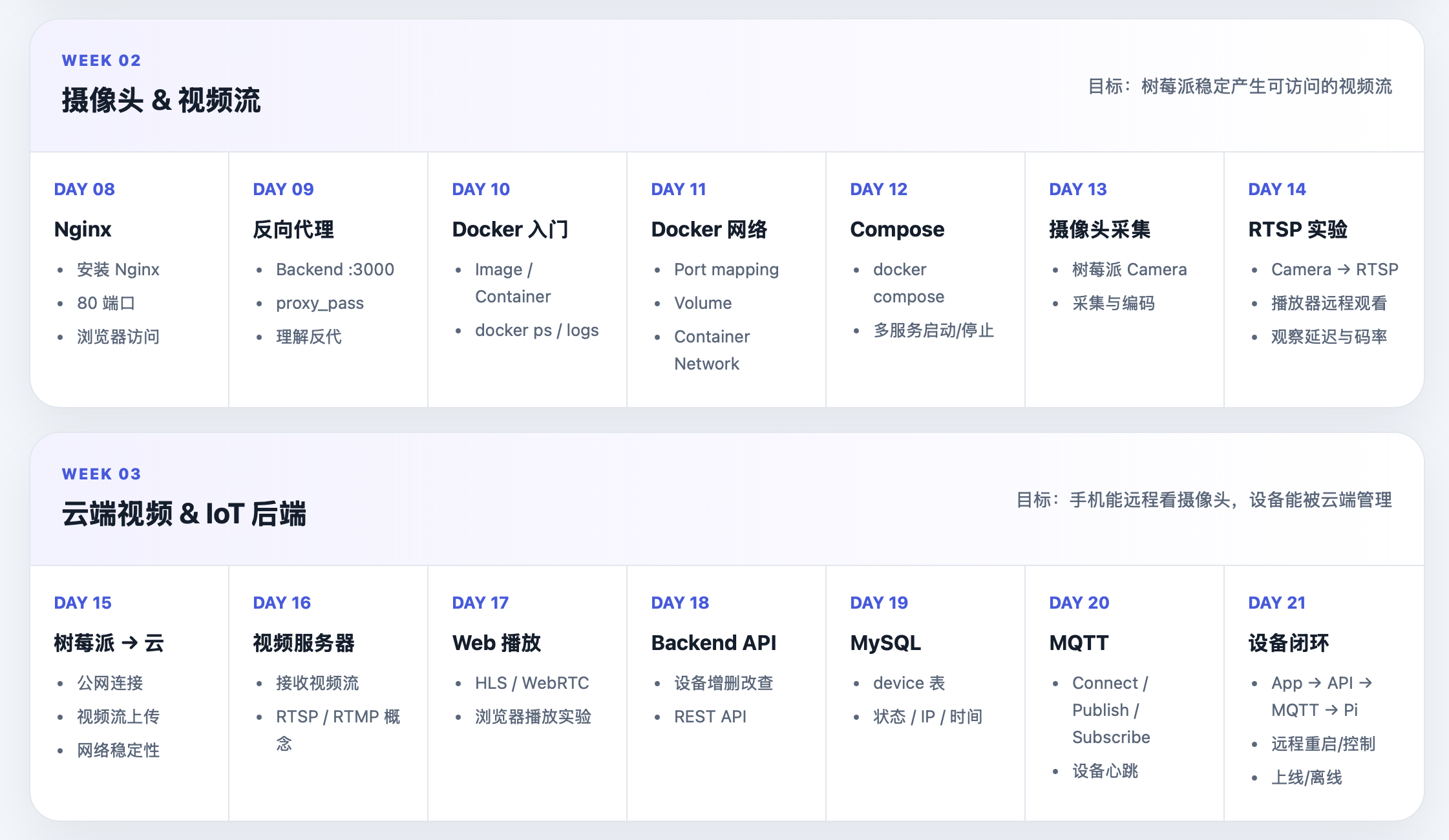

定位：Linux 运维 4 周计划 · 第 2 周「摄像头 & 视频流」收官日

🎯 一、今日目标

让树莓派摄像头产生一条 RTSP 视频流，Mac 能远程播放，并量化延迟与码率这两个决定视频可用性的核心指标。

子目标	状态
摄像头能出图（走对采集路径）	✅
MediaMTX 开播，RTSP 8554 就位	✅
Mac 用 ffplay 远程拉流成功	✅
实测码率	✅ 1.68 Mbps
端到端延迟	⏳ 待补测

📚 二、核心内容

模块	关键知识点
摄像头类型识别	CSI 排线摄像头 vs USB 摄像头的采集路径完全不同
libcamera 栈	CSI 摄像头必须走 libcamera（ISP 冲印），不能 v4l2 直采
MediaMTX	Go 单文件流媒体服务器，专攻 RTSP；`rpiCamera` 源原生支持树莓派摄像头
RTSP 协议	先握手协商（DESCRIBE/SETUP/PLAY）再推流，适合实时监看
硬件编码	树莓派 H.264 硬件编码器，`using hardware H264 encoder`，不吃 CPU
码率与延迟	动态码率特性；延迟构成与低延迟调优的取舍

🍕 三、生活比喻

比喻 1：RTSP = 电视台播放系统

角色	现实类比	软件对应
摄像头	演播室摄像机	`/dev/video0`（imx219）
推流服务	电视台播出机房	MediaMTX
RTSP 协议	电视频道	`rtsp://192.168.0.108:8554/cam`
播放器	你家电视机	ffplay / VLC
码率	信号清晰度（带宽）	Mbps 越大越清晰越卡
延迟	演播室→电视的时差	ms

RTSP vs HTTP：HTTP 是"点一下就给"（外卖）；RTSP 是"先打电话协商 → 开通频道 → 才推流"（打电话给电视台）。所以 RTSP 适合实时监看，但延迟天然比 HTTP 高。

比喻 2：CSI vs USB 摄像头 ------ 便利店 vs 农场

USB 摄像头 = 便利店：东西（图像）在店里已经加工包装好，你直接买（v4l2 读）就能用。
CSI 摄像头 = 农场 ：送来的是带泥的 raw 原料 （Bayer RAW 电信号），必须你在家洗切炒 （ISP 处理）才能吃。直接生吃（v4l2 直读）会拉肚子------这就是 Invalid argument 的由来。

🔧 四、实战记录（完整可复用命令）

环境档案

项	值
树莓派账号 / 主机名	`hxxxx` / `hxxxx`
系统	Debian 13 (trixie)，aarch64
摄像头	imx219（树莓派官方 Camera Module V2，800 万像素）
libcamera	v0.7.2，`rpicam-apps` 已装
MediaMTX	v1.21.0
树莓派局域网 IP	`192.168.0.108`
RTSP 拉流地址	`rtsp://192.168.0.108:8554/cam`

步骤 1：确认摄像头身份

bash 复制代码

v4l2-ctl --list-devices

判读要点 ：找 unicam (platform:fe801000.csi) → 说明是 CSI 摄像头 。bcm2835-codec / bcm2835-isp / rpi-hevc-dec 那些 video10~31 都是编解码器子设备，不是摄像头。

步骤 2：用 libcamera 抓图验证

bash 复制代码

rm -f ~/test.jpg
rpicam-still -o ~/test.jpg -t 2000
ls -lh ~/test.jpg

✅ 成功标志：1.4M，时间戳是刚才 。

ℹ️ Failed to create egl preview / drm preview 是 SSH 无桌面导致的预览窗缺失，不是错误。

步骤 3：装 MediaMTX

bash 复制代码

cd ~
wget https://github.com/bluenviron/mediamtx/releases/download/v1.21.0/mediamtx_v1.21.0_linux_arm64.tar.gz
# 国内慢可换镜像：https://ghfast.top/https://github.com/...（同上路径）
tar -xzf mediamtx_v1.21.0_linux_arm64.tar.gz

步骤 4：配置 rpiCamera 源

bash 复制代码

cp mediamtx.yml mediamtx.yml.bak
cat > mediamtx.yml <<'EOF'
paths:
  cam:
    source: rpiCamera
    rpiCameraWidth: 1280
    rpiCameraHeight: 720
    rpiCameraFPS: 30
    rpiCameraBitrate: 2000000
EOF

步骤 5：开播

bash 复制代码

./mediamtx

成功标志（背下来）：

复制代码

INF [path cam] [RPI Camera source] started
INF [RTSP] started with listeners on :8554 (TCP/RTSP)
configuring streams: (0) 1280x720-YUV420/Rec709
using hardware H264 encoder                      ← 硬件编码生效
INF [path cam] stream is available and online, 1 track (H264)   ← 流已上线

步骤 6：Mac 远程拉流

bash 复制代码

ffplay -rtsp_transport tcp rtsp://192.168.0.108:8554/cam

✅ 输出：Video: h264 (Main), yuv420p(progressive), 1280x720, 30 fps

步骤 7：测码率

bash 复制代码

ffmpeg -rtsp_transport tcp -i rtsp://192.168.0.108:8554/cam -c copy -t 10 ~/cam10s.h264 -y 2>/dev/null
ls -lh ~/cam10s.h264

结果：2.0M / 10 秒 → 2.0 MiB × 8 ÷ 10 = 约 1.68 Mbps

🕳️ 五、今日踩坑（3 个，都是高价值坑）

坑 1：`test.jpg` 有 290K，其实是个"昨天的幽灵"

现象：ffmpeg -f v4l2 明明报错了，但 ls -lh 显示 test.jpg 有 290K，看着像成功
真因：那是 DAY13 残留的旧文件 （时间戳 Sep 7 23:34），当天命令压根没生成新文件
教训：看文件时间戳，别只看大小，旧文件会骗人
动作：排查前先 rm -f 再重跑

坑 2：CSI 摄像头不能用 `ffmpeg -f v4l2` 直采

现象：ioctl(VIDIOC_G_PARM): Inappropriate ioctl for device + ioctl(VIDIOC_STREAMON): Invalid argument
真因：CSI 摄像头是裸传感器，输出 Bayer RAW 电信号，必须经 ISP 冲印才能成像
解决：改走 libcamera（rpicam-still / MediaMTX rpiCamera 源）
判断口诀 ：v4l2-ctl --list-devices 里出现 unicam ... .csi → 就是 CSI，别用 v4l2

坑 3：MediaMTX 下载 404

现象：mediamtx_v1.21.0_linux_arm64v8.tar.gz → 404
真因：新版文件名改成了 linux_arm64，去掉了 v8 后缀，老教程全失效
解决：mediamtx_v1.21.0_linux_arm64.tar.gz
防坑技巧（通用）：装任何 GitHub 软件前先查真实文件名
bash 复制代码
```
curl -sL https://api.github.com/repos/作者/项目/releases/latest | grep '"name"'
```
架构对照 ：aarch64→arm64；armv7l→armv7；x86_64→amd64

📊 六、关键数据

指标	数值	说明
分辨率	1280x720	配置生效
帧率	30 fps	配置生效
编码	H.264 Main，硬件编码	不吃 CPU
目标码率	2 Mbps（2000000）	配置值
实测码率	约 1.68 Mbps	目标值的 84%，动态码率正常表现
播放 58 秒丢帧	7 帧	可忽略
端到端延迟	待补测	见下节

🔜 七、延伸方向

让流穿透到公网（frp / 内网穿透），从腾讯云服务器远程看
把 RTSP 流转成 HLS/WebRTC，直接在网页里看（MediaMTX 已内置 8888/8889 端口）
接入之前部署的 SRS（RTMP 1935），对比 RTSP vs RTMP 的延迟差异
用 systemd 把 MediaMTX 做成开机自启服务（复习 DAY4 的 systemctl）

今日金句：

排查问题先看时间戳，装软件先查官方 release。

教程会过时，但报错信息和官方文档不会骗你。
