OceanBase的向量化引擎shuffle有多强？

OceanBase 作为分布式关系型数据库，数据重分布（Shuffle）是其分布式执行链路中的核心环节。在向量化执行模式下，算子间以 ObChunk 为单位批量传输数据，以此最大化 CPU 指令流水线效率。但 Shuffle 流程不可避免地引入全量数据的序列化与反序列化操作，在宽表场景下，该部分开销会显著侵蚀向量化执行的性能增益，严重时甚至会导致整体执行性能回退至行式执行水平。

一、传输内存管理

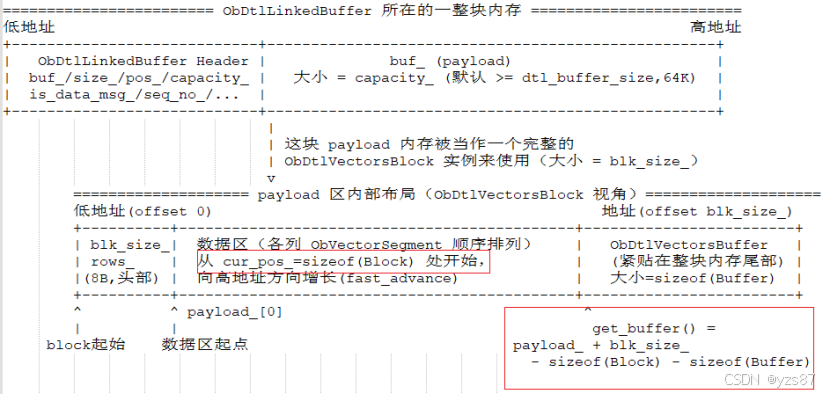

1、ObDtlVectorBuffer结构

其中 data_ 与 block_ 是 union，恰好指回整块内存起始处（即 ObDtlVectorsBlock 自己）。

cur_pos_/cap_ 界定了中间数据区的可用范围：cur_pos_ 初值 sizeof(ObDtlVectorsBlock)，cap_ = buf_size - sizeof(ObDtlVectorsBuffer)

2、ObVectorSegment结构

ObVectorSegment是DTL（数据传输层）向量化行存缓冲区ObDtlVectorsBuffer中用来存储单个列数据的基本存储单元，定义如下：

cpp 复制代码

struct ObVectorSegment
{
  ...
  int32_t cap_;             // segment 总容量
  int32_t data_start_pos_;  // 数据区起始位置
  int32_t data_pos_;        // 当前数据写入位置（从头往后增长）
  int32_t offset_pos_;      // 变长数据的 offset 数组写入位置（从尾往前增长）
  int32_t fixed_len_;       // 定长列的固定长度
  int32_t seg_rows_;        // 该 segment 已成功追加的行数
  VectorFormat format_;     // 向量格式：VEC_FIXED（定长）或 VEC_CONTINUOUS（变长，走 offset）
  ObVectorSegment *next_;   // 指向下一个 segment（同一列数据量超过一个 segment 时链接起来）
  ObBitVector *nulls_;      // null 位图指针
  char payload_[0];         // 柔性数组，实际数据紧跟在结构体之后
} __attribute__((packed));

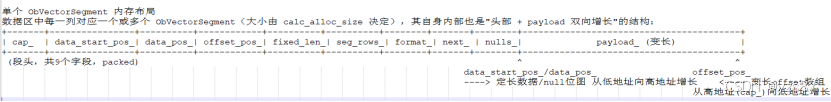

1、ObVectorSegment是一段连续内存，紧跟在结构体头之后的 payload_ 区域内，同时容纳三类内容：

1）null 位图（nulls_，大小固定为MAX_ROW_CNT=512 行对应的 bit vector）；

2）实际数据：定长格式（VEC_FIXED）时按 fixed_len_ 紧密排列；

3）变长格式（VEC_CONTINUOUS） 时数据从data_start_pos_ 向后增长，同时用 uint32_t 的 ****offset 数组从尾部（offset_pos_）****向前增长记录每行数据结束位置。

2、ObDtlVectorsBlock/ObDtlVectorsBuffer 分别位于该内存两端做"门面头"和"元数据管理"。

3、两个区域相向增长，当 data_pos_（数据区）与 offset_pos_（offset 区）相遇时，说明该 segment 已满，需要通过 next_ 链接一个新的 ObVectorSegment。（即每一列都一个segment链表）

4、init(format, len)：初始化 segment，格式为定长或变长，并预留 null bitmap 空间。

5、append_col_in_one_row：向该 segment 追加某一行某一列的数据（定长直接 memcpy，变长写数据并记录 offset）。

6、can_append_col：判断当前 segment 剩余空间是否够追加一行数据。

7、calc_alloc_size：计算创建/扩容一个 segment 需要分配的内存大小（至少 DEFAULT_BLOCK_SIZE=4KB，或按实际数据大小取较大者）。

8、cols_seg_start_pos_ $col_idx$ （链表头位置 ）和 cols_seg_pos_ $col_idx$ （当前正在写入的 segment 位置）分别记录该列的 segment 链信息。

需要注意的是：如果整个 ObDtlVectorsBuffer（也即整个 ObDtlLinkedBuffer 的 payload）本身容量不够分配新 segment（cur_pos_ + alloc_size > cap_），alloc_segmant() 会直接返回 OB_BUF_NOT_ENOUGH，这个错误会一路向上传播给调用方（ObDtlVectorMsgWriter/ObDtlChanAgent），触发切换到一个全新的 ObDtlLinkedBuffer（申请新缓冲区、把当前缓冲区加入发送队列/发送出去），而不是在当前缓冲区里继续硬塞。

3、小结

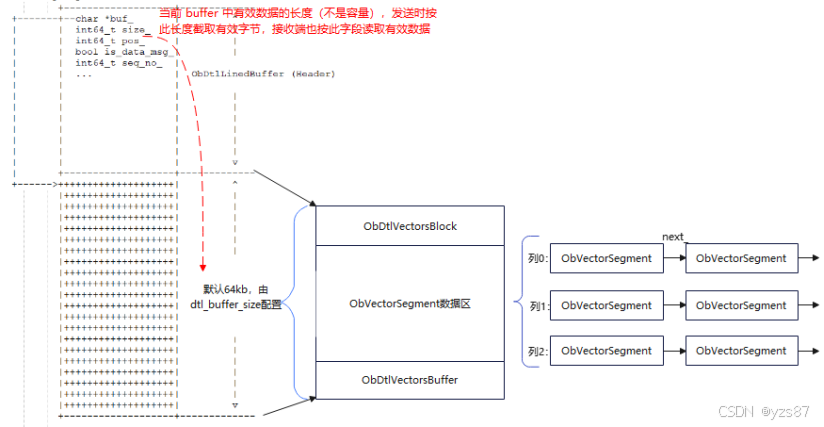

发送端 ObDtlVectorMsgWriter::init 拿到这个 ObDtlLinkedBuffer *buffer 后，直接把它的 buffer->buf()（即 payload 起始地址）和buffer->size()传给 ObDtlVectorsBuffer::init_vector_buffer，在这段内存上就地构造出 ObDtlVectorsBlock

ObDtlVectorsBlock 自身也是"头部 + 紧跟 payload_ $0$ "的模式，其 get_buffer() 通过指针运算，从 payload_ 的尾部（blk_size_ - sizeof(ObDtlVectorsBlock) - sizeof(ObDtlVectorsBuffer) 偏移处）取出 ObDtlVectorsBuffer 结构：

因payload_已经跳过了Block头，所以需要减去后走到基准地址，然后+blk_size_偏移，再减去Buffer大小才能找到ObDtlVectorsBuffer结构。

cpp 复制代码

ObDtlLinkedBuffer（头部 + payload，物理发送 buffer，capacity默认64K起）
  └─ payload区域
       └─ ObDtlVectorsBlock（头部）+ payload_[0]
            └─ ...实际数据从payload_头部开始向后长（多个列的segment链交错排列）...
            └─ 尾部反向放 ObDtlVectorsBuffer 结构体
                 └─ data_ 指回 payload_ 起始处
                      └─ ObVectorSegment（每列一条链，placement new 直接构造于 data_+偏移处）

ObVectorSegment 链表节点、ObDtlVectorsBuffer 元信息、ObDtlVectorsBlock，三者都物理复用同一段由 ObDtlLinkedBuffer 持有的内存，因此发送时不需要"批量拷贝多个 segment 到发送缓冲" ------数据从写入的第一刻起就已经写在了将要被整块发出去的那块 buffer 里，

发送逻辑 （ObDtlVectorMsgWriter::serialize() ：只写 msg_type_ 不做数据搬运、随后整块 write_buffer_ 通过 RPC 一次性发出）只是把这块内存原样传输。发送端 ObDtlBasicChannel::switch_buffer 申请新 buffer 时同样是 alloc_buf(std::max(send_buffer_size_, min_size))------如果这批数据（比如一行超大变长列）超过默认 buffer 容量，会临时分配更大的 buffer，而不是固定死 64K 。如果一个 batch 写完后只用了 10K，即便 buffer 本身分配了 64K，实际通过 RPC 发送的也只是那 10K（受 size_ 字段控制，接收端按 size_ 读取有效数据），不会把整块 64K 空间都发出去。

4、是否每行每列值都要判断是否放得下？

写入路径是逐行、逐列判断的 ：append_row() 对本行的每一个 expr（列）都单独调用一次 append_col_in_one_row()，该函数内部做本列本行的边界检查。

同时上层还有一个批量级别的预检查 can_append_row()，在决定要不要为整行数据切换新 buffer 时会预先逐列模拟检查一遍（但不是真正写入,只是估算)，二者不冲突：can_append_row 用来做粗粒度的"要不要新起一个 block"决策，append_col_in_one_row 是实际写入时的细粒度边界检查与兜底。

5、batch数据是memcpy深拷贝到segment？

append_col_in_one_row() 中定长和变长两种情况都通过 memcpy(payload_ + data_pos_, vec->get_payload(batch_idx), len/fixed_len_) 把向量表达式（ObExpr/ObIVector）里的数据实实在在拷贝进 ObVectorSegment 的 payload_ 区域，而不是共享指针或零拷贝引用。

6、为了发送进行拷贝的次数？

RPC 发送（跨机）：ObDtlRpcChannel::send_message()/do_single_send() 通过 RPC 代理 ap_send_message 把 ObDtlSendArgs{peer_id_, *buf} 作为 RPC 参数发出，而 ObDtlSendArgs 是按值持有 ObDtlLinkedBuffer buffer_ 并通过 OB_SERIALIZE_MEMBER 做序列化的普通类，因此这里会经历一次序列化拷贝 （构造 ObDtlSendArgs 时拷贝了整个 ObDtlLinkedBuffer 及其 payload ，随后 RPC 框架再把序列化结果写入网络发送缓冲区）。

1、第一次拷贝:逐行逐列写入 ObVectorSegment

ObDtlVectorsBuffer::append_row() 对一行数据中的每一列分别调用 ObVectorSegment::append_col_in_one_row()，该函数内部用 memcpy(payload_ + data_pos_, vec->get_payload(batch_idx), len/fixed_len_) 把这一行这一列的值从表达式的向量(ObIVector)拷贝进对应 ObVectorSegment 的 payload_ 区域。这一步确实是"一行一列"粒度的多次小 memcpy，而不是整批一次性拷贝，因为向量化执行引擎中每一列在原始 ObExpr/ObIVector 里是按列连续存放的，但 DTL 传输格式（ObDtlVectorsBuffer+ObVectorSegment）要求逐行追加以支持变长段扩展和行数统计（block_->rows_/seg_rows_），所以只能按行粒度调用。

2、第二次拷贝:整块 payload 拷贝到发送侧

并不是把多个 ObVectorSegment 单独一个个拷贝，而是把整个 ObDtlLinkedBuffer 的 buf_(即包含 ObDtlVectorsBlock 头 + 数据区中所有列的 ObVectorSegment + 尾部 ObDtlVectorsBuffer 元信息的这一整块连续内存)当作一段不透明字节流，一次性整体拷贝出去，因为它们本来就物理上连续存放在同一块 payload 内存里。

3、本地 channel

ObDtlLinkedBuffer::assign() 执行 MEMCPY(dst->buf_, src.buf_, src.size_)，一次性把整个 payload(size_字节，覆盖了里面所有列的所有segment)拷贝到新分配的 buffer里。

需要说明的是：ObDtlVectorsBuffer目前的实现确实是逐行逐列判断+OB_BUF_NOT_ENOUGH时才扩段，它并没有采用"先算总量再一次写"的优化；真正做了这个优化的是同一文件里另一套格式 ObDtlVectorFixedMsgWriter（对应 PX_VECTOR_FIXED 消息类型，只支持定长列）以及 ObTempRowStore/ObTempColumnStore 这条更新的列存路径（对应 PX_VECTOR_ROW 消息类型）。也就是说，OceanBase 用"多种消息编码格式"来应对不同场景的性能取舍：ObDtlVectorsBuffer 逐行判断更通用但开销大，ObDtlVectors/ObTempColumnStore 走批量预计算更快但要求定长或提前扫描一遍变长长度。

7、先预计算大小再一次性拷贝优化

1. 批量预计算，一次性判断代替逐行判断

对于定长向量 ，DTL 提供了 ObDtlVectorFixedMsgWriter/ObDtlVectors::append_batch() 这条路径，与 ObDtlVectorsBuffer::append_row()（逐行逐列 alloc_segmant+边界检查）不同，它是先按列整体处理一批（selector+size） ：外层先通过 can_append_row/need_new_buffer 一次性判断整批数据能否装下（本质仍是遍历，但判断与写入分离，判断阶段不做实际内存操作，属于纯计算，代价远低于内存写入+校验混合的逐行模式）；写入阶段则是按列一次性 for 循环 memcpy（对定长且8字节对齐的列甚至用 int64_t 拷贝代替逐字节 memcpy），不再对每一行做"放不放得下"的分支判断，因为空间已经在上一步确保足够。

2. 变长字段的关键优化：calc_size/to_buf 两阶段模式

针对变长字段，ObTempColumnStore（列存临时结果，DTL 传输的另一种编码格式）采用了更彻底的"先算总量、再一次性写"模式：

calc_size() 先遍历一遍 offsets 数组算出这一整批变长数据的总字节数 （offset $size$ - offset $0$ ），完全不涉及内存拷贝，只是整数运算；拿到总大小后一次性 ensure_write_blk()/申请好足够空间；to_buf() 再一次性 MEMCPY(data, vec->get_data() + base, offsets $size$ )，把整批连续内存整体拷贝过去，而不是逐行拷贝+逐行判断剩余空间。

这与 ObVectorSegment/ObDtlVectorsBuffer::append_row() 那种"边写边判断、写不下就临时扩段"的策略相比，用一次预扫描（纯计算，cache 友好、可向量化）替换了 N 次"写入+分支判断"交织的操作，是降低变长字段拷贝代价的核心思路。ObTempRowStore::add_batch()/RowBlock::calc_rows_size() 也是同样模式：先为整批算好每行大小 row_size_array_，ensure_write_blk() 一次性确保空间足够，再调用 vectors.at(col_idx)->to_rows() 按列整体转换，写入阶段不再做逐行判断。

批量预计算大小时，NULL 值的处理关键在于:offset 数组本身就保证了 NULL 值不占用数据区空间，不需要在计算总长度时对每行做 NULL 特判分支;NULL 标记则统一走单独的 null bitmap，与数据长度计算解耦。

因此 ObTempColumnStore::calc_size() 在批量计算总大小时，直接对整个区间做 offset $size$ - offset $0$ （无 selector）或逐个累加 offset $idx+1$ -offset $idx$ （有 selector），完全不需要判断某一行是否为 NULL------因为 NULL 行自动贡献 0 字节，求和结果自动正确。真正记录"这一行是不是 NULL"的信息，是另外单独预留的 null_bitmap_size(size) 这部分固定大小空间（每行 1 bit，与实际数据长度计算完全独立。

to_buf() 写入数据时同理：会先写 null bitmap（to_buf(bitmap_null_vector, ...)），再写 offsets/data，对 NULL 行虽然仍会执行 offsets $i$ =offsets $i-1$ +0 的偏移量搬运，但 MEMCPY 长度为 0，等价于跳过，不需要额外分支。

Fixed 长度向量:NULL 不影响定长空间计算

VEC_FIXED 格式每行固定占 fixed_len 字节（不管是否为 NULL 都预留这么多空间，只是 NULL 时不写内容/写内容也无意义），所以定长列的总大小计算是 fixed_len * size，与 NULL 与否无关，同样不需要逐行判断。写入时才会对每行判断 is_null，NULL 则只置位 null bitmap、跳过 memcpy，非 NULL 才真正拷贝数据，但这个判断只影响"要不要执行拷贝"，不影响"分配多大空间"这个预计算结果。

8、接收端反序列化优化

接收端 ObReceiveRowReader::attach_vectors() 对 dtl::ObDtlVectors（对应 PX_VECTOR/PX_VECTOR_FIXED 消息）的处理方式是"指针挂载"而不是逐行拷贝：

1、定长列调用 ObFixedLengthBase::from_fixed_vector(has_null, nulls, fixed_len, read_pos, read_rows, data_buffer.get_data(col_idx))，把 ObExpr 的向量直接指向接收缓冲区里的数据区域。

2、变长列调用 ObContinuousBase::from_continuous_vector(has_null, nulls, offsets, read_pos, read_rows, buf)，同样是把 offset 数组和 data 指针指向接收缓冲区，而非拷贝数据本身。

9、总结

1、对于变长字段，offset数组记录每一列每一行的偏移，NULL值对应的offset $i$ =0，预计算时可以去掉NULL值判断，对 offset数组做一次纯算术求和，实现SIMD 友好计算。

2、对于固定长度字段，分配空间时按照fixed_len * size分配，计算时也不考虑NULL，也就是说拷贝时虽然拷贝了这个值，若为NULL，则无意义，由外层null bitmap标记

3、shuffle序列化时先每行每列拷贝发送缓冲区中（默认64kb），每行每列都需要进行剩余空间判断，但是感觉可以使用1和2的方式进行优化，进行预计算，然后一次性拷贝。

4、针对64kb整体缓冲区需要再来一次整体拷贝到RPC网络发送缓冲区。其实经历了两次内存拷贝

经过这些优化，可以大大减小shuffle序列化带来的代价，同时接收端可以直接按照接收到的offset数组不经过反序列化直接可以复用接收缓冲区。当然，也避免了接收端内存拷贝次数，接收端反序列化代价也将大大减小。
