ASM9048S(4 路高速 LVDS 接收器)在商业航天等场景中的应用研究

一、摘要

本文围绕国科安芯 ASM9048S(4 路高速 LVDS 接收器)展开应用研究。信号经长距离差分线抵达接收端后,需要"翻译"回 MCU/FPGA 认识的单端逻辑。ASM9048S 是国科安芯的 4 通道 LVDS 接收器,把四路低差分输入(典型 100Ω 终端)转换为 LVCMOS 输出,速率高达 500Mbps(250MHz),片内集成终端电阻并内置开路/短路失效保护,与驱动器 ASM9047S 成对构成完整的商业航天级高速点对点链路。

关键指标方面,数据速率达 >500Mbps(250MHz),片内 100Ω 差分终端电阻,并具备 TID≥100krad, SEU/SEL≥37 的商业航天级抗辐照能力。文章从电压域、速率/信号、接口/功耗与抗辐照四个维度分析应用需求,并结合具体场景做数值推导,最后给出技术局限性与设计建议。

二、引言

信号经长距离差分线抵达接收端后,需要"翻译"回 MCU/FPGA 认识的单端逻辑。ASM9048S 是国科安芯的 4 通道 LVDS 接收器,把四路低差分输入(典型 100Ω 终端)转换为 LVCMOS 输出,速率高达 500Mbps(250MHz),片内集成终端电阻并内置开路/短路失效保护,与驱动器 ASM9047S 成对构成完整的商业航天级高速点对点链路。

三、应用需求分析

3.1 电压域

单电源 3.0~3.6V(典型 3.3V);输出 LVCMOS 兼容 3.3V 逻辑(VOH 2.7~3.1V、VOL 0.1~0.25V),可直接驱动 FPGA/SoC。

3.2 速率与阈值

数据速率 >500Mbps(fMAX 250~300MHz),差分输入阈值 VTH 0mV / VTL -100mV,共模范围 0.1~2.3V,对两端地电位差有容限。

3.3 集成与保护

片内集成 100Ω 差分终端(省外接电阻),开路/短路失效保护使输出恒为高,避免线缆故障引发误触发。

3.4 抗辐照

TID ≥ 100krad、SEU/SEL ≥ 37,-55~+125 ℃,面向商业航天、核电与机器人等恶劣环境。

四、芯片关键指标(手册事实)

下表参数均取自 ASM9048S 数据手册,为后续应用分析的事实基础。

|---------|------------------------------------------|------------------|
| 参数 | 数值 | 说明 |
| 类型 | 4 路 LVDS 接收器 | 差分 -> LVCMOS |
| 数据速率 | >500Mbps(250MHz) | fMAX 250~300MHz |
| 供电电压 | 3.0 V ~ 3.6 V(典型 3.3V) | 单电源 |
| 集成终端 | 片内 100Ω 差分终端电阻 | 省去外接 |
| 输入阈值 | VTH 0mV / VTL -100mV(差分) | 共模 0.1~2.3V |
| 传播延迟 | tPD 1.3~2.7ns(最大),典型 100ps | 差分偏移 0.4ns |
| 失效保护 | 开路/短路输出恒高 | 防误触发 |
| 封装 / 温度 | TSSOP16 / -55~+125 ℃ | 商业航天级 |
| ESD | HBM ≥8000V / CDM ≥2000V / Latchup ≥400mA | ESD 防护区作业 |
| 抗辐照 | TID≥100krad, SEU/SEL≥37 | MeV·cm²/mg |

抗辐照能力(手册事实):两款器件均为商业航天级,总电离剂量 TID ≥ 100krad(Si),单粒子翻转 SEU ≥ 37 MeV·cm²/mg、单粒子闩锁 SEL ≥ 37 MeV·cm²/mg,工作温度 -55 ℃ ~ +125 ℃。该指标面向低轨卫星、商用火箭等商业航天电子环境,区别于地面工业级 LVDS 器件。

五、具体应用分析

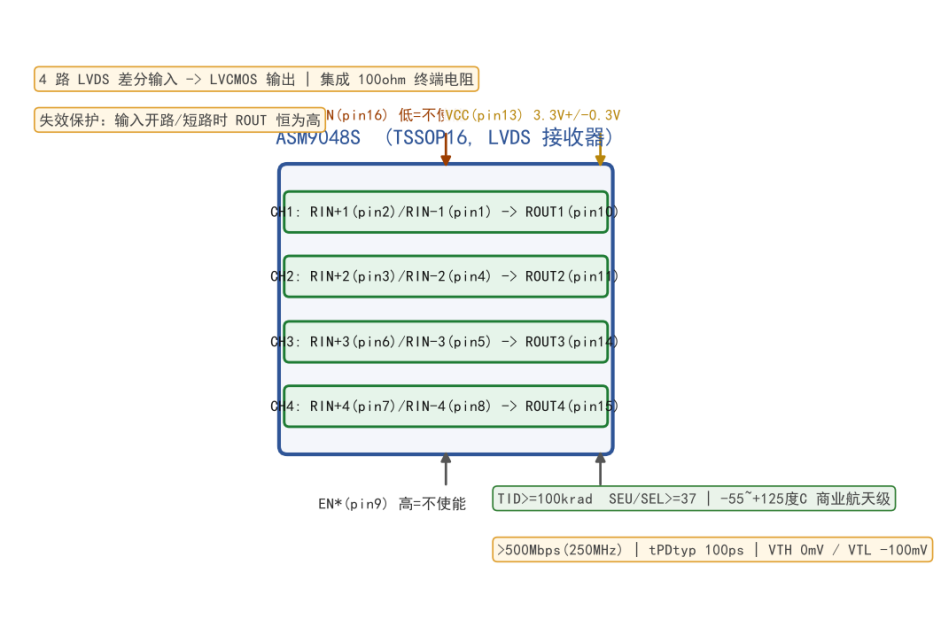

图:ASM9048S架构

5.1 商业卫星高速数据接收

与 ASM9047S 配对,四路 LVDS 信号从载荷端送达。以 500Mbps 裸速率、8b/10b 编码计,单通道有效吞吐约 400Mbps(50MB/s),4 通道并发聚合约 200MB/s。片内 100Ω 终端省去 4 颗外接电阻、缩小 PCB;共模范围 0.1~2.3V 容忍板间地电位差。线缆开路/短路时失效保护让 ROUT 恒高,MCU 不至误判。

5.2 核电站 / 工业强干扰接收

现场变频器、继电器噪声大,LVDS 差分接收共模抑制强;接收端阈值仅 ~0mV,小摆幅也能可靠判决,适合长距离、强电磁环境的数据汇聚。

5.3 机器人多传感器高速汇聚

视觉、IMU 等传感器以 LVDS 串行上送,ASM9048S 四路并发还原为 LVCMOS 直送 SoC;使能/三态便于按帧开关通道,空闲降功耗。

六、技术局限性与设计建议

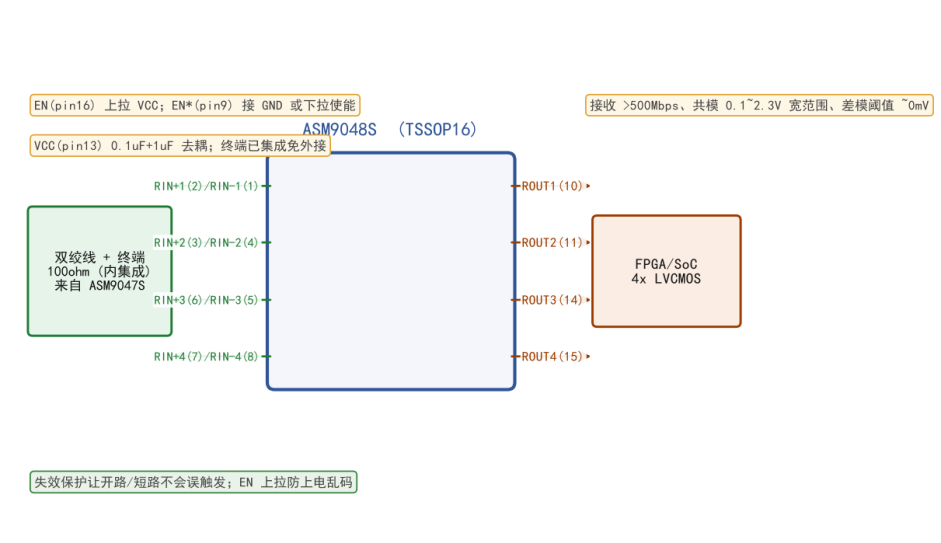

图:ASM9048S应用

|---------------------------------------|------------------------------------------------|
| 手册事实(基于数据手册) | 设计建议(工程实践) |
| 单电源 3.3V,输出为电流型 LVDS(350mV into 100Ω) | 终端必须 100Ω 且靠近接收端;驱动侧禁止额外分压,接收侧(ASM9048S)勿重复并终端 |
| 差分对须等长、走双绞线/差分微带 | 长度失配会叠加偏移(驱动偏移 375ps、接收 0.4ns),高速多通道须做等长约束 |
| 上电默认状态依赖 EN/EN* 电平 | EN 上拉 VCC、EN* 下拉/接地使能;同时悬空则禁止,链路哑火 |
| 接收共模范围 0.1~2.3V | 两端地电位差须落在此范围,过大时加隔离或共模滤波 |
| 商业航天级 TID≥100krad、SEU/SEL≥37 | 按抗辐照规格布局,关键链路冗余设计,避免单点失效 |

七、结论

综上,ASM9048S 以四路并发、>500Mbps、片内终端、失效保护的特性,在商业航天、核电站与机器人等场景中具备明确应用价值。在工程落地时,应紧扣"电源干净、差分等长端接、使能隔离可靠"三条主线,即可发挥其手册标称性能。
