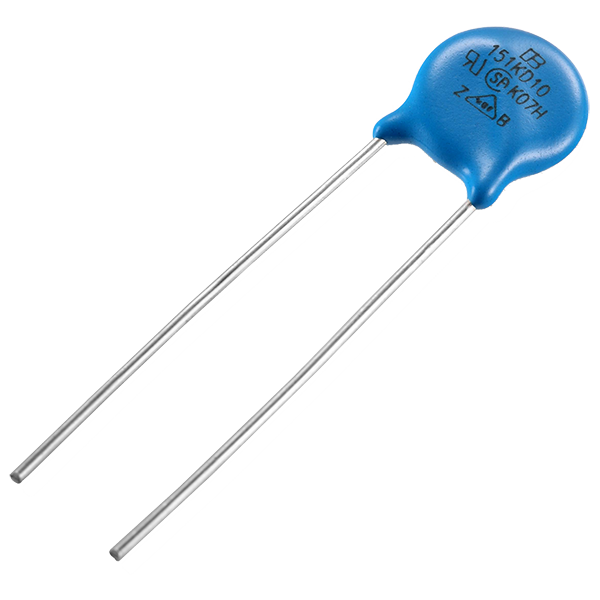

KD10系列是君耀（Brightking）推出的金属氧化物压敏电阻（MetalOxideVaristor,MOV），属于10D直插式圆盘型压敏电阻，广泛应用于电源及各类电子设备的浪涌吸收与瞬态过电压保护。产品符合RoHS与无卤素要求，并通过UL、CSA、VDE等多项国际安全认证，品质可靠，适合大批量使用。南山电子认为该系列压敏电压（V1mA）覆盖范围宽，从18V一直到1100V，可满足低压控制电路到高压电源输入端的多样化保护需求。
产品特点
-宽工作电压范围：压敏电压（V1mA）18V～1100V，规格齐全，涵盖180K至112K共30余种电压档；
-响应速度快：能快速响应瞬态过电压，有效保护后端敏感器件；
-强大的浪涌能量吸收能力：标准型最大浪涌电流达2500A，J型高浪涌系列可达3500A；
-低钳位比、无续流：钳位电压低，动作后电流迅速截止，不拖尾；
-湿度敏感性等级达标：符合J-STD-020规定的MSLLevel1；
-宽温度范围：工作温度-40℃～+105℃，存储温度-40℃～+125℃；
-安规认证齐全：UL、CSA、VDE认证，助力终端产品全球认证。
KD10系列主要面向电源类及工业保护类应用，包括：
1.晶体管、二极管、IC、晶闸管（SCR）、双向可控硅（TRIAC）等半导体器件保护；
2.消费类电子产品的浪涌防护，如电视、音响、充电器等；
3.工业电子设备浪涌防护，如PLC、变频器、仪器仪表等；
4.家电、燃气及石油设备电子线路的浪涌吸收；
5.继电器、电磁阀等感性负载的电压尖峰吸收。
型号命名规则
以471KD10J-TR为例：
-471：压敏电压代码，470V（前两位为有效数字，第三位为倍率）；
-K：电压公差±10%；
-D：圆盘型（Disk）；
-10：瓷片直径10mm；
-J：高浪涌型（无J为标准型）；
-O：外弯脚（无后缀为直脚，F为Y型内弯脚）；
-TR：编带卷装，P0=12.7mm（TB为盒装编带12.7mm；EB/ER为15.0mm节距）。
主要电气特性
以几个典型规格为例（8/20μs波形，@25℃）：
|型号|最大交流工作电压VAC|最大直流工作电压VDC|压敏电压V1mA(V)|最大钳位电压VC|最大浪涌电流|通流量能量(10/1000μs)|
|180KD10|11V|14V|18(15~21.6)|36V|500/1000A|2.1J|
|471KD10|300V|385V|470(423~517)|775V|2500/3500A|67J(标准)/85J(J型)|
|102KD10|625V|825V|1000(900~1100)|1650V|2500/3500A|102J(标准)/140J(J型)|
-压敏电压在18V～27V之间的型号，其电压公差大于±10%；
-漏电流要求：@83%V1mA，180K～680K型号IR≤50μA，820K～112K型号IR≤25μA；
-压敏电阻直径10mm（10.0～12.5mm），引脚直径0.8mm，脚距F=7.5mm，厚度因电压规格不同从约2.0mm到9.9mm不等（详见规格书Table2）；
-实际允许的最大浪涌电流需按浪涌电流降额曲线根据脉冲宽度（Td）折减使用。
KD10系列依据IEC60068、IEC61051-1及MIL-STD-202等标准进行可靠性验证，测试项目覆盖：引线拉力与弯曲、振动、可焊性、耐焊接热、高低温存储、恒定湿热（含加载10%VDC）、高温负荷（105℃/1000小时）、温度循环，以及8/20μs和10/1000μs浪涌寿命试验（10次冲击，8/20μs间隔30秒，10/1000μs间隔2分钟）、2500Vac/1min耐电压等，各项试验后压敏电压变化率均控制在±5%～±10%以内，且无可见损伤。
焊接与包装
-无铅波峰焊建议：峰值温度265℃，浸焊时间不超过10秒，仅允许焊接一次；
-电烙铁返修建议：烙铁头温度不超过360℃，焊接时间不超过3秒，烙铁距压敏电阻本体不小于2mm；
-包装方式：散装、编带盒装（Tape&Box）及编带卷装（Tape&Reel）可选，编带节距P0有12.7mm和15.0mm两种；每盘/盒数量根据电压档位从300pcs到1000pcs不等。
君耀KD10系列压敏电阻凭借18V～1100V的宽电压覆盖、标准型2500A/高浪涌型3500A的浪涌承受能力、完善的国际安规认证以及经过严苛验证的可靠性，是消费电源、工业控制、家电及半导体保护场合浪涌抑制的理想选择。选型时建议结合实际工作电压、浪涌电流波形与能量、以及降额曲线综合评估，确保保护器件在极端工况下仍能提供稳定可靠的保护。
