世隆科技:带你认识车载式探地雷达

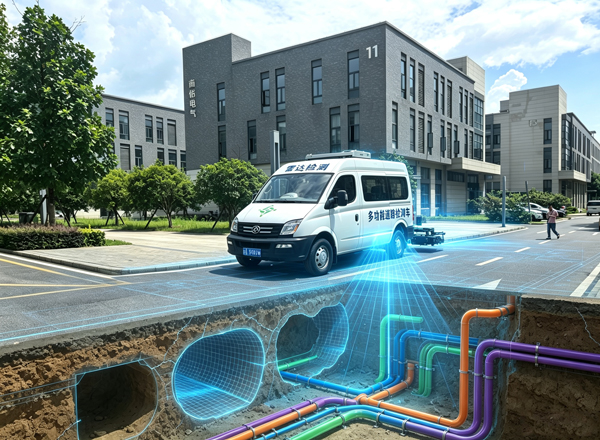

  走在城市街道上,你可能会看到一辆拖着"尾巴"的汽车缓缓行驶------那不是迷路的拖车,而是正在给道路做"体检"的车载式探地雷达检测车。它就像一位地下侦探,不用开挖路面就能看清脚下几米深的秘密。这项技术正在从大型城市向中小城市普及,成为守护我们"脚下安全"的重要力量。

  工作原理:向地下发射"透视电波"

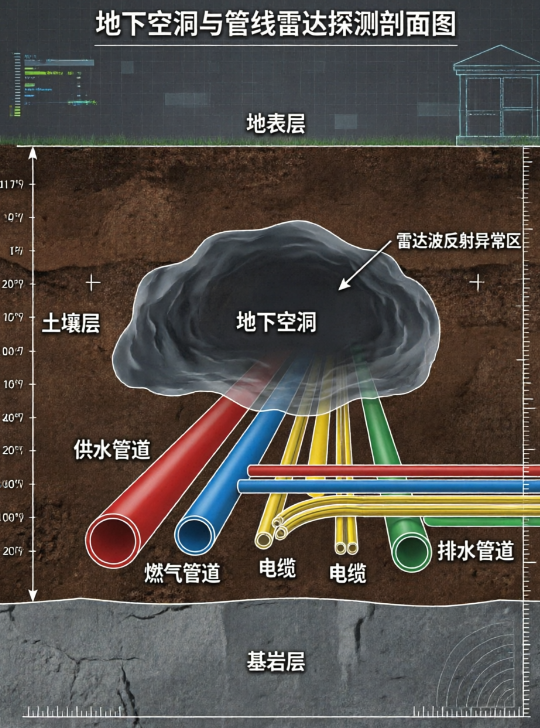

  探地雷达的工作原理,和医院里的B超、CT有些相似。车载探地雷达通过发射天线向地下发射高频电磁波。电磁波在地下传播时,遇到不同物质的分界面------比如土壤和空气、土壤和管线、土壤和水的交界处------就会发生反射。接收天线捕捉到这些反射回来的电磁波后,由计算机分析处理,就能生成地下结构的图像。

  为什么不同物质能"反射"出不同信号?关键在于"介电常数"------不同物质对电磁波的反射能力差异很大。空气、水、土壤、混凝土的介电常数各不相同,电磁波遇到它们时反射的强度和时间也不同。通过分析这些差异,雷达就能判断地下是密实的路基,还是危险的脱空、积水或疏松区域。

  系统组成:一辆会"透视"的检测车

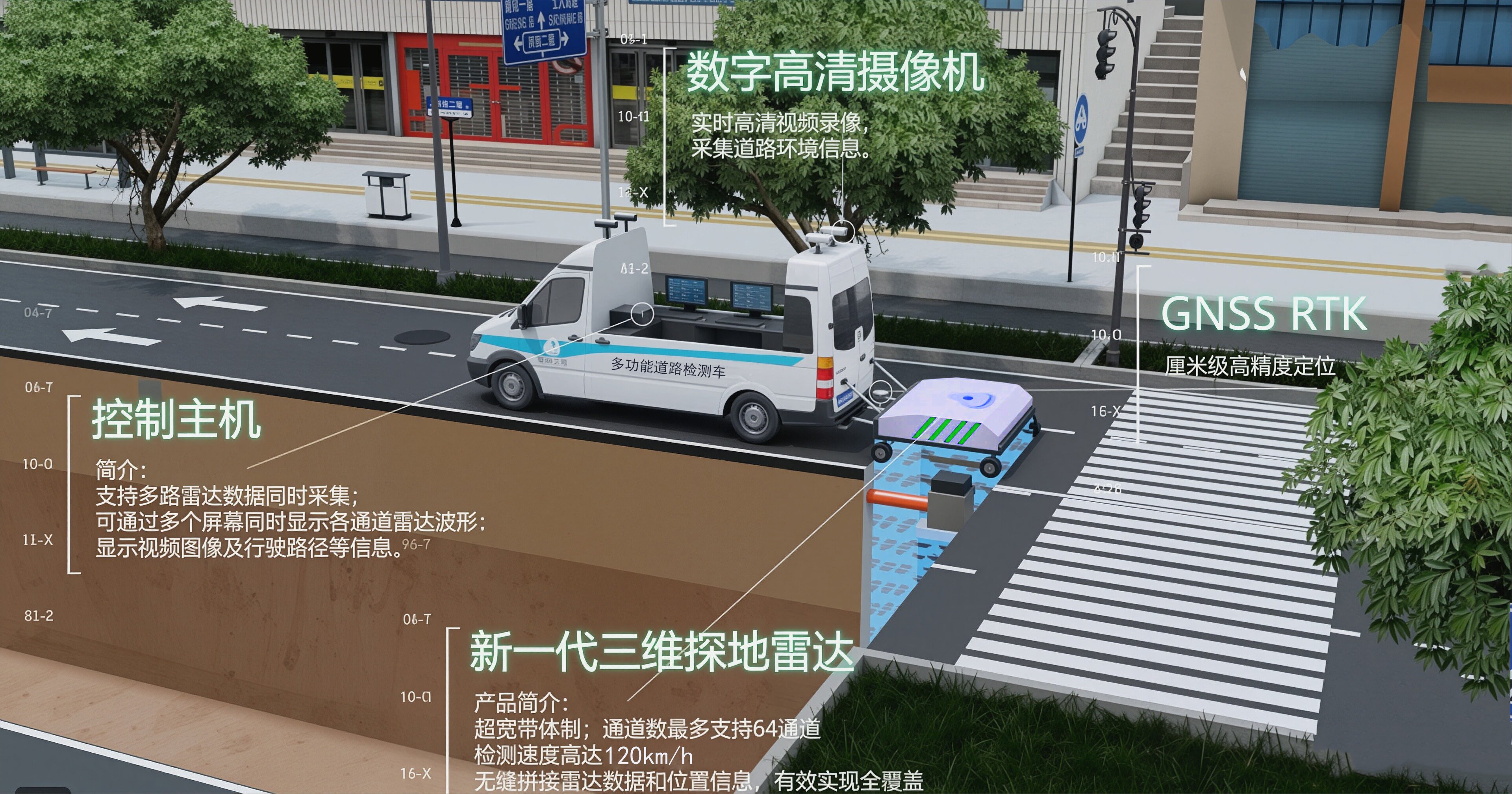

  车载式探地雷达不是简单的"车+雷达",而是一套高度集成的智能系统。一套典型的车载探地雷达系统通常包括:多通道三维探地雷达主机(核心探测单元)、天线阵列(发射和接收电磁波)、高精度GPS/北斗定位系统(记录每一个异常点的精确坐标)、数据采集与处理终端(实时生成图像),以及可视化分析平台。

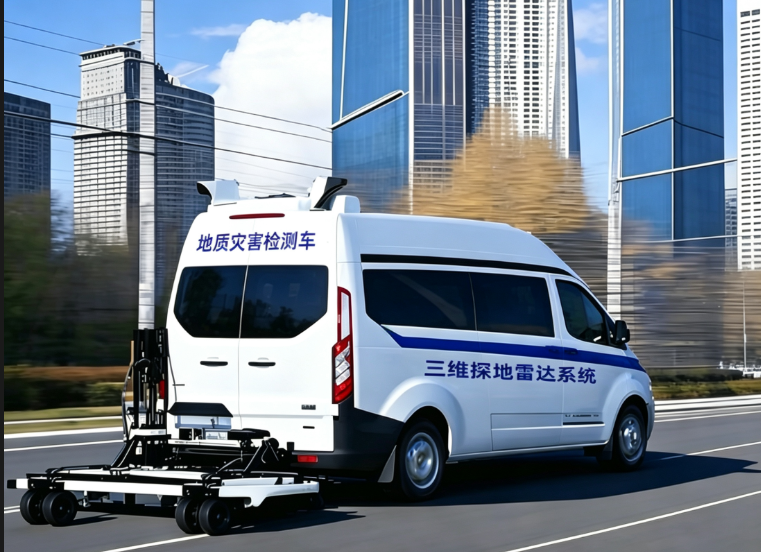

  这些设备大多集成在改装车辆上,雷达天线通常安装在车尾或车底。车辆以正常速度行驶时,雷达系统同步工作,实现"边走边测"。以武汉世隆科技研发的SL-VGPR车载式三维探地雷达系统为例,该系统集成了测距系统、北斗/GPS定位和监控摄像系统,可对地下目标进行阵列式多点同步联合扫描。

  工作流程:从"扫描"到"诊断"

  车载探地雷达的检测工作通常在夜间进行,以减少对交通的影响。检测时,车辆以每小时20到80公里的速度沿车道行驶。雷达系统向地下发射电磁波,实时接收反射信号,车内屏幕上同步显示地下剖面图像。一条车道(约3米宽)来回一趟即可完成全覆盖检测。

  采集到的数据经过处理后,会生成一份详细的"道路健康档案",标注出每一处隐患的类型、位置、埋深和风险等级。市政部门据此制定修复方案,精准消除隐患。

  应用场景:从城市道路到高速公路

  车载式探地雷达的应用范围远超一般人的想象。在城市中,它用于定期排查道路空洞、脱空和土质疏松,预防路面塌陷事故。在高速公路建设中,它用于检测路基压实度和结构层厚度。在隧道、桥梁、机场跑道等大型基础设施的养护中,它同样是不可或缺的无损检测手段。

  实际效果如何?2023年,国内累计发生道路塌陷事故1206起,而通过检测提前发现的塌陷隐患超过15万个。浙江某市对100公里主干道检测后,提前发现23处路基空洞,避免了路面塌陷事故,直接减少经济损失超千万元。这些数字说明,车载探地雷达正在将城市安全管理从"被动应对"转向"主动预防"。

  技术优势:又快又准,还不扰民

  与传统的人工探测和开挖检查相比,车载式探地雷达的优势十分突出。首先是效率高------单日检测里程可达200公里以上,效率是人工探测的10到20倍。其次是无损检测------完全不需要开挖路面,不产生噪音,不影响交通。第三是精度高------现代车载雷达的垂直分辨率可达1厘米,水平定位误差小于10厘米。最后是数据直观------探测结果实时成像,地下空洞的轮廓、位置一目了然。

  未来展望:更智能、更普及

  随着"城市体检"和"智慧城市"建设的推进,车载式探地雷达正在迎来更广阔的应用前景。2024年全球车载探地雷达市场规模约5.8亿元,预计到2031年将接近8.8亿元。未来的探地雷达将朝着更高分辨率、更快检测速度、更智能的数据分析方向发展。同时,随着设备成本的下降和技术的成熟,这项"黑科技"也将从大城市走向更多中小城市,成为守护我们脚下安全的常态手段。

  下次你在街头看到那辆拖着"尾巴"的检测车,不妨多看一眼------它正在为你的出行安全默默工作。
