一、项目概述

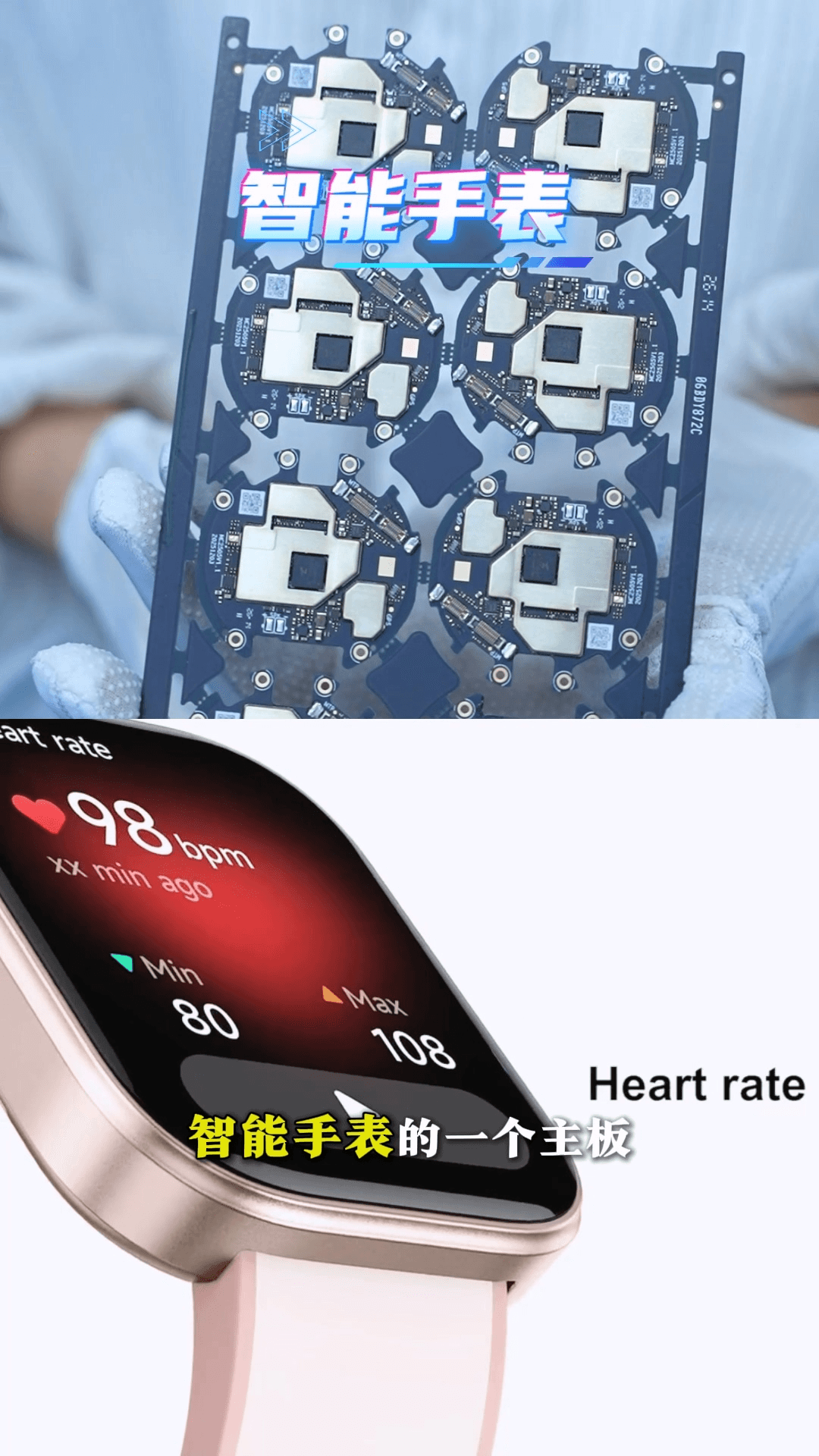

本案例为天地通电子落地的 智能手表主板PCBA量产项目 。该穿戴设备主板采用OSP表面处理工艺，板体精密、布线密集，搭载01005超微型元器件及多款精密IC芯片，同时配备全封闭屏蔽盖，对SMT贴片精度、印刷良率、物料管控及焊接工艺有着极高的量产标准，属于高精密穿戴类PCBA加工项目。
二、核心生产工艺与品质管控流程
1. 单品镭雕追溯，全流程品质可溯源
生产初始阶段，通过在线镭雕设备为每一块主板镭雕专属唯一二维码。依托二维码追溯体系，可实现产品从生产、加工、检测到交付的全生命周期数据记录，精准定位生产环节信息，有效保障产品品质可控、问题可查、责任可溯。
2. 3D SPI全检，保障OSP工艺印刷直通率
针对PCB板OSP工艺对锡膏印刷的高要求，项目采用全自动印刷机作业，搭配 在线3D SPI设备100%全检 。全方位检测锡膏厚度、偏移、少锡、连锡等不良问题，从源头严控印刷品质，大幅提升整体生产直通率，规避批量印刷不良风险。
3. MES系统防错，精准管控微型精密物料
由于主板搭载01005超微型元器件和高精度IC芯片，物料精细、容错率极低。产线全程启用MES防错系统，所有物料上料均执行一对一扫码校验，精准核对物料型号、规格，从根本杜绝错料、漏料、混料问题，保障精密器件贴片的准确性与稳定性。
4. 炉前AOI全检，精准完成屏蔽盖精密贴装

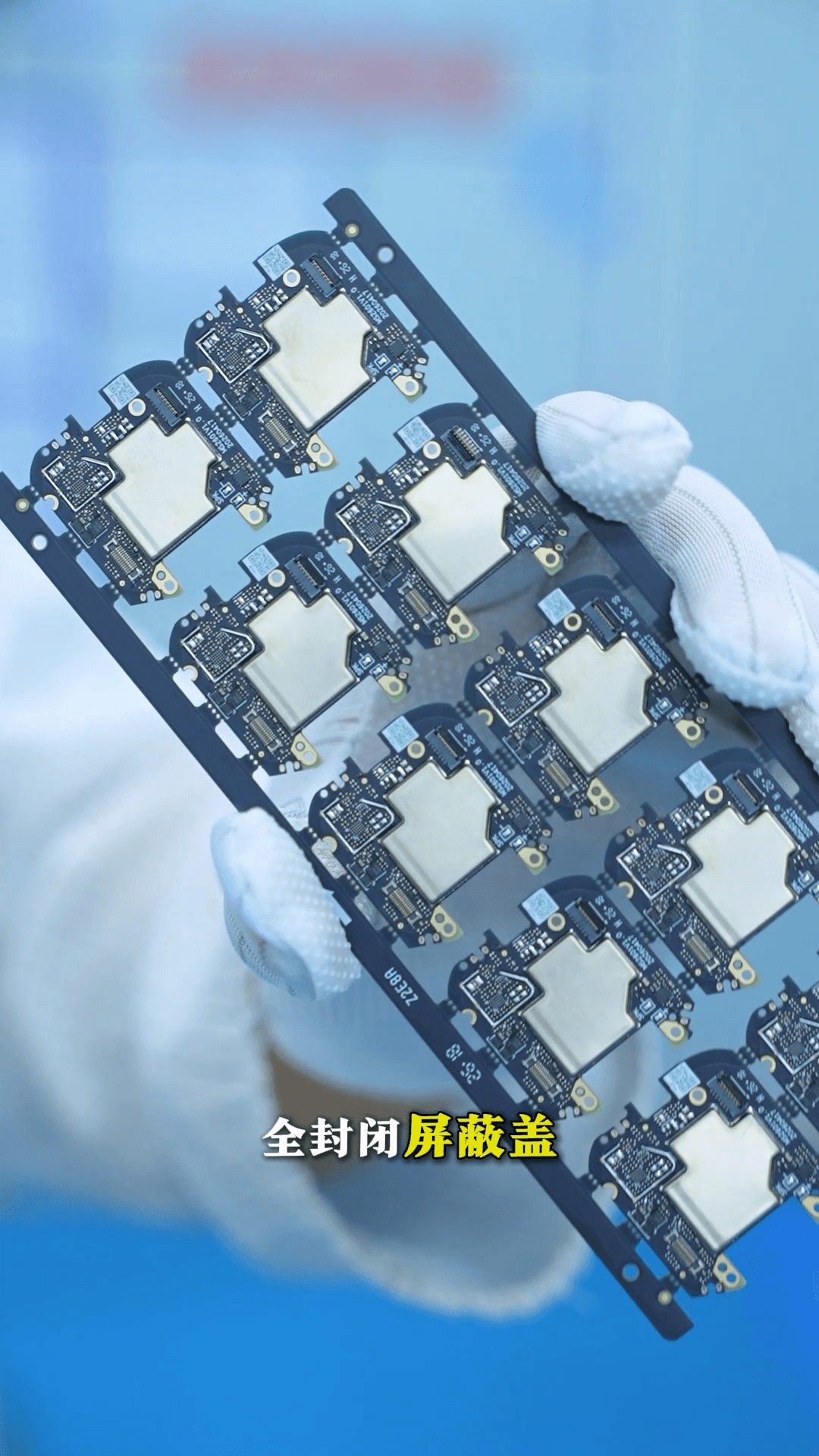

该主板搭载三颗全封闭屏蔽盖，对贴片平整度、位置精度要求严苛。在屏蔽盖贴装前，通过在线炉前AOI设备对所有贴片元件进行100%检测，全面排查元件错贴、漏贴、反向、偏移等缺陷，确认贴片工序完全OK后，再开展屏蔽盖精准贴装作业。
5. 全程氮气回流焊，提升焊点可靠性

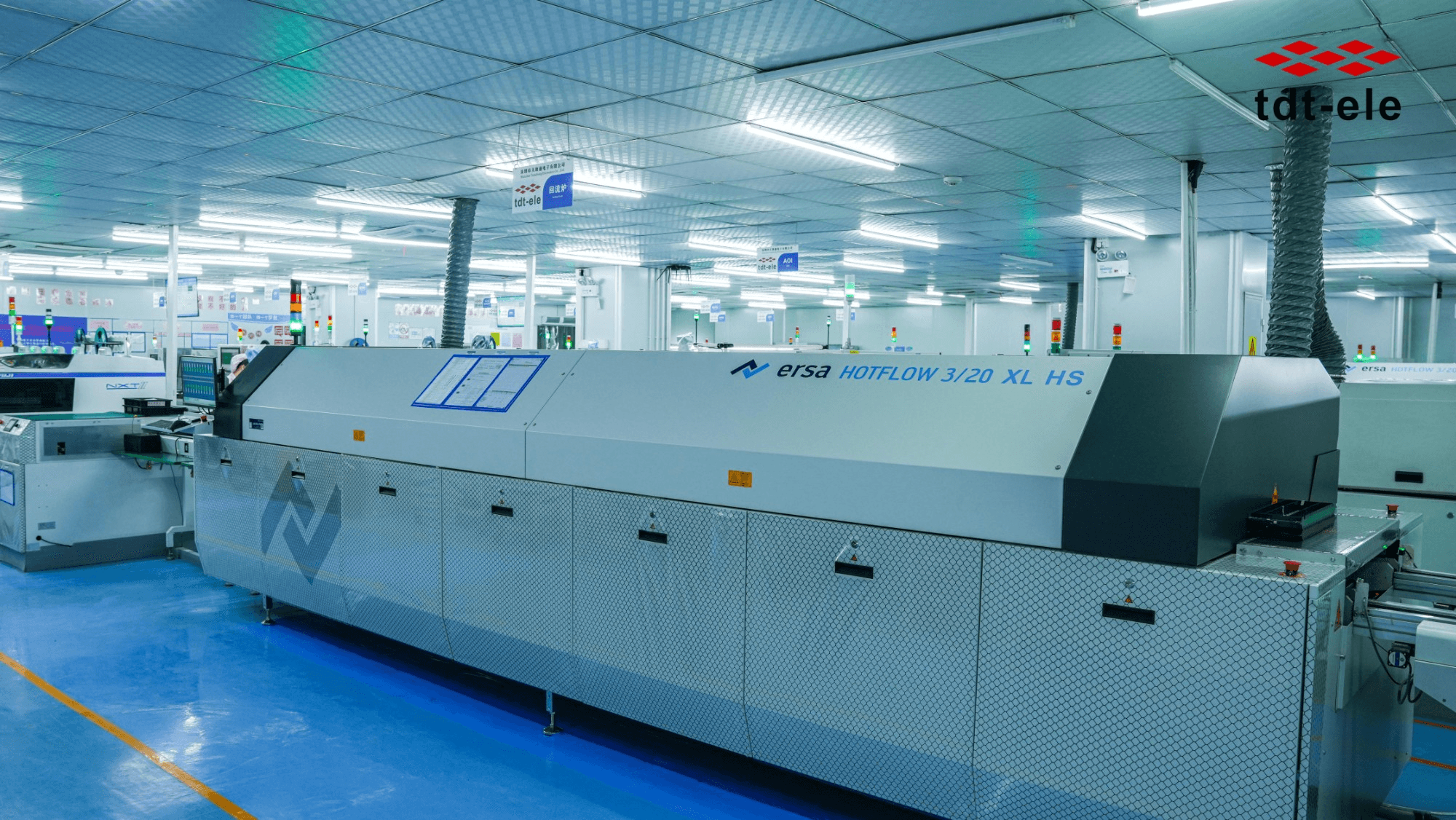

焊接环节采用高性能氮气回流焊工艺， 氮气工艺对所有客户免费开放 。氮气保护环境可有效避免焊点高温氧化，优化焊接成型效果，大幅提升精密元器件、屏蔽盖焊点的牢固度与稳定性，适配穿戴设备长期稳定使用的品质要求。
6. 炉后AOI复检，全维度筛查焊接不良
回流焊接完成后，通过在线AOI设备进行二次全检，全面筛查元件偏移、虚焊、假焊、短路、空焊等各类焊接缺陷。设备自动分拣良品与不良品，NG不良品单独归集处理，合格产品转入下一生产工序，层层把关杜绝不良品流出。
三、项目优势与服务总结
本次智能手表主板量产项目，通过 二维码追溯、3D SPI锡膏检测、MES物料防错、炉前+炉后双AOI全检、氮气回流焊 五大核心工艺，搭建起全闭环精密品质管控体系，完美解决高密度、微型化穿戴PCBA的量产难点，实现高良率、高稳定性批量生产。
天地通电子深耕精密SMT贴片与PCBA代工领域，专注智能手表、智能戒指、智能手环等穿戴设备主板加工，支持样品打样、大批量量产，工艺成熟、质控严格。欢迎各研发企业、采购团队咨询合作、莅临验厂！
