在开源流程引擎 Flowable 里如何实现任意节点跳转？

在 Flowable 中实现任意节点跳转，首选官方 RuntimeService.createChangeActivityStateBuilder()，而不是修改运行时表，也通常不需要自己编写底层 Command。对普通用户任务，取得当前任务的 executionId 后调用 moveExecutionToActivityId(executionId, targetActivityId).changeState()，Flowable 会在同一命令事务中取消源节点运行时数据、调整 Execution 树、重建目标作用域，并通过 Agenda 启动目标节点。

但"任意"不等于"随便"。单个任务跳转、多个并行令牌合并、一个令牌拆成多分支、多实例实例退出、嵌入式子流程跨层和 Call Activity 跨流程，必须选择不同 API。目标节点是否合法、谁有权跳转、是否允许重复执行服务任务，也仍然是平台层的责任。

本文以 Flowable 8.0.0 为源码基线。Flowable 8 已切换到 Spring Framework 7、Spring Boot 4 和 Jackson 3，升级旧项目时应先核对运行环境。

一、核心结论与问题边界

先给结论：Flowable 已经内置状态迁移 API

一个普通节点跳转可以压缩成下面几行：

java 复制代码

Task task = taskService.createTaskQuery()
    .taskId(taskId)
    .singleResult();

runtimeService.createChangeActivityStateBuilder()
    .moveExecutionToActivityId(task.getExecutionId(), targetActivityId)
    .changeState();

这段代码表达的是：只移动当前任务对应的那个 Execution 到目标活动。如果当前节点处在会签或并行分支中，这种 execution 级 API 通常比 activityId 级 API 更精确。

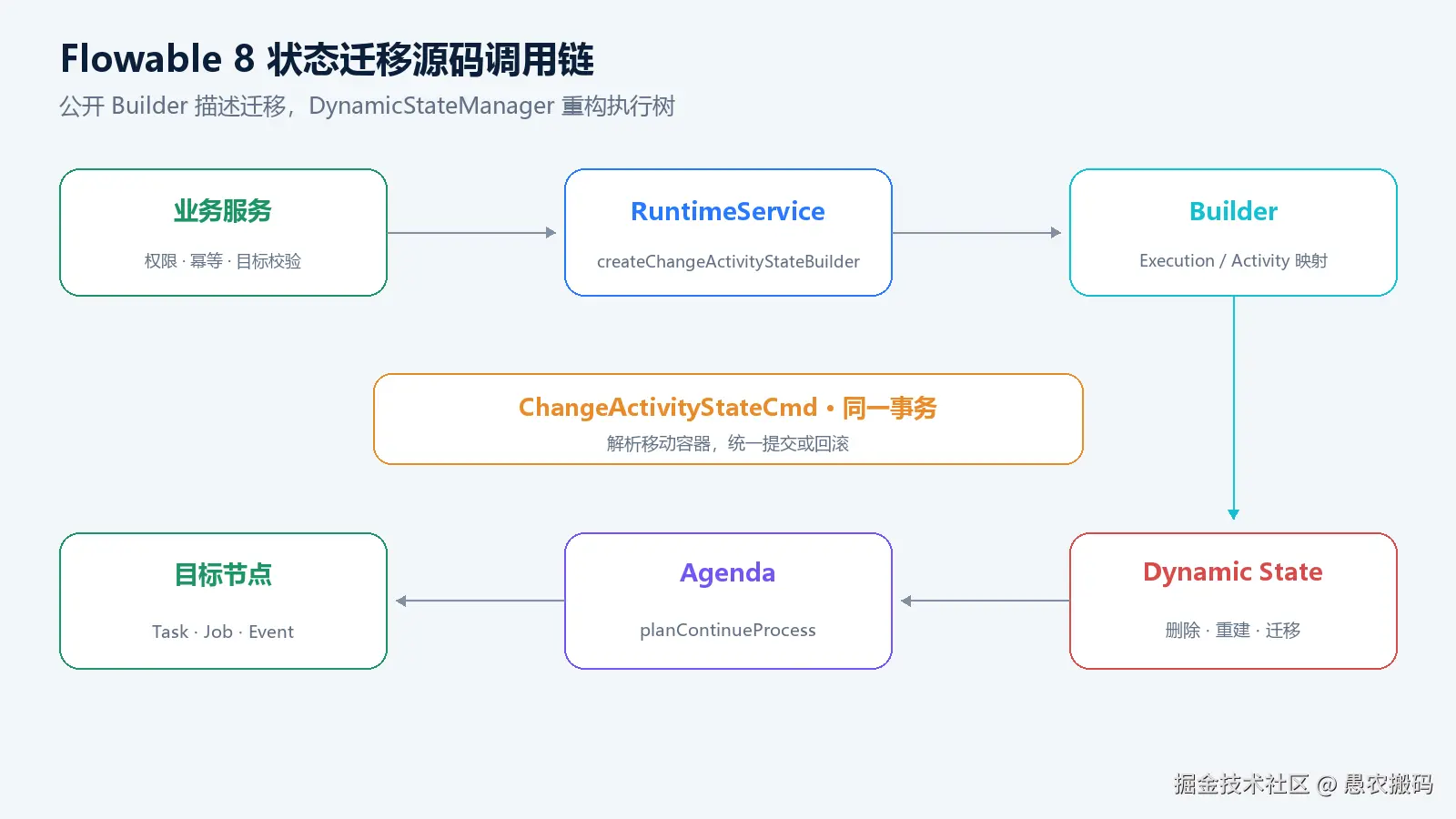

图 1：Flowable 把节点跳转实现成公开 Builder API，底层仍然进入 Command、DynamicStateManager 与 Agenda。

源码类	主要职责	跳转中的作用
`RuntimeService`	暴露流程实例运行时 API	创建状态迁移 Builder
`ChangeActivityStateBuilderImpl`	收集 execution、activity、变量和目标映射	描述"从哪里移动到哪里"
`RuntimeServiceImpl`	把 Builder 交给 CommandExecutor	进入引擎事务
`ChangeActivityStateCmd`	校验参数并取得 DynamicStateManager	状态迁移命令入口
`DefaultDynamicStateManager`	解析移动容器和活动结构	把业务请求转换成 Execution 集合
`AbstractDynamicStateManager`	删除旧状态、重建作用域和新执行	完成真正的执行树迁移
`Agenda`	安排 Continue Process 操作	执行目标 ActivityBehavior

二、关键概念与能力差异

六类核心 API 应该怎么选

Flowable 的状态迁移 API 本质上处理三种令牌关系：一对一、多对一和一对多；每种关系又可以按 executionId 或 activityId 指定来源。

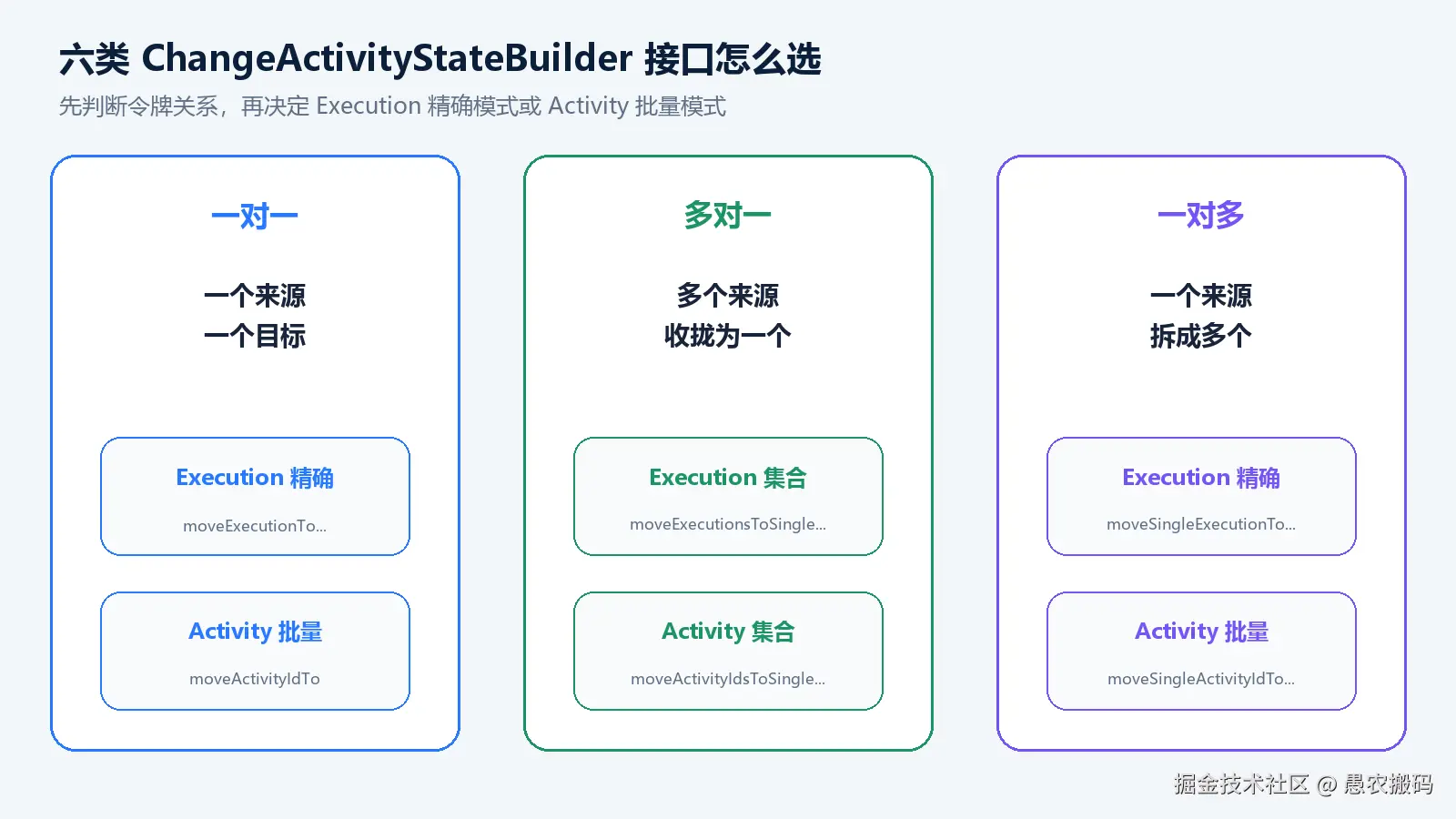

图 2：先判断要移动几个运行时令牌，再选择 executionId 还是 activityId。

迁移意图	推荐 API	典型场景
单个令牌 → 单个节点	`moveExecutionToActivityId`	普通驳回、只移动某个会签参与人
当前活动 → 单个节点	`moveActivityIdTo`	单实例流程的节点前进或后退
多个令牌 → 单个节点	`moveExecutionsToSingleActivityId`	收拢指定并行分支
多个活动 → 单个节点	`moveActivityIdsToSingleActivityId`	按活动批量收拢整个 Fork 区域
单个令牌 → 多个节点	`moveSingleExecutionToActivityIds`	从一个执行令牌人工拆出多个分支
当前活动 → 多个节点	`moveSingleActivityIdToActivityIds`	按活动批量创建多个目标分支

还有三类跨作用域 API：moveActivityIdToParentActivityId 用于从被调用流程返回父流程；moveActivityIdToSubProcessInstanceActivityId 用于从父流程进入新的被调用流程实例；enableEventSubProcessStartEvent 用于启用事件子流程启动事件。

普通用户任务如何安全跳到指定节点

应用层不应直接让前端提交一个 activityId 后立即执行。推荐把权限、目标计算、幂等和业务审计封装在服务中，再调用 Flowable API。

java 复制代码

@Transactional
public JumpResult jumpUserTask(JumpRequest request) {
    Task task = taskService.createTaskQuery()
        .taskId(request.taskId())
        .active()
        .singleResult();
    if (task == null) {
        throw new IllegalStateException("任务不存在或已经处理");
    }

    jumpPolicy.checkOperator(request.operatorId(), task);
    jumpPolicy.checkTarget(task, request.targetActivityId());
    idempotencyService.reserve(request.idempotencyKey());

    runtimeService.createChangeActivityStateBuilder()
        .moveExecutionToActivityId(
            task.getExecutionId(), request.targetActivityId())
        .processVariable("lastJumpOperator", request.operatorId())
        .processVariable("lastJumpReason", request.reason())
        .changeState();

    operationLog.save(ProcessOperation.jump(request, task));
    return new JumpResult(task.getProcessInstanceId(),
        task.getTaskDefinitionKey(), request.targetActivityId());
}

示例把操作者和原因放入流程变量只是为了说明 Builder 支持同步设置变量。生产系统中，完整操作日志仍应保存到业务审计表：流程变量会被覆盖，也不适合承担不可篡改的多次操作轨迹。

三、模型架构与运行机制

为什么 executionId 通常比 activityId 更安全

moveActivityIdTo(currentActivityId, targetActivityId) 看起来更简单，但它的来源是"流程实例内当前位于这个 activityId 的活动执行"。在多实例和并发结构中，一个 activityId 可能对应多个 execution。

Flowable 8 的 resolveMoveExecutionEntityContainers 会查询流程实例的子执行，按 activityId 筛选，再识别多实例根、父 execution 和多实例作用域。官方多实例测试也证明：在多实例活动中按 activityId 移动，可能迁移该活动下的全部相关实例；按 executionId 则可以只移动指定实例。

因此建议：

由某条具体待办触发的驳回、跳转，优先使用 task.getExecutionId()。
管理员要整体收拢某个活动时，才使用 activityId 级 API。
并行或会签页面必须展示"移动当前分支"还是"移动全部分支"，不能共用一个模糊按钮。
请求到达服务端后重新查询 Task 和 Execution，不能相信前端缓存的运行时 ID。

源码如何删除旧状态并创建新状态

DefaultDynamicStateManager.moveExecutionState 先把 Builder 中的请求解析为 MoveExecutionEntityContainer，再构造 ProcessInstanceChangeState 并调用 doMoveExecutionState。真正迁移时，源码大致执行以下步骤：

查找流程实例和当前活动的 Execution，设置本次迁移携带的流程变量。
解析目标 FlowElement、父子流程层级、多实例结构和 Call Activity 信息。
删除当前 execution 的子执行、任务、作业和事件订阅，并写入"Change activity to ..."删除原因。
如果离开子流程，向上删除不再需要的父作用域；如果进入子流程，重新创建嵌入式作用域层级。
为每个目标 FlowElement 创建新的 child execution，并设置局部变量。
重建目标节点的边界事件；异步任务创建 Job，普通节点交给 Agenda 继续执行。
处理待启用的事件子流程启动事件。

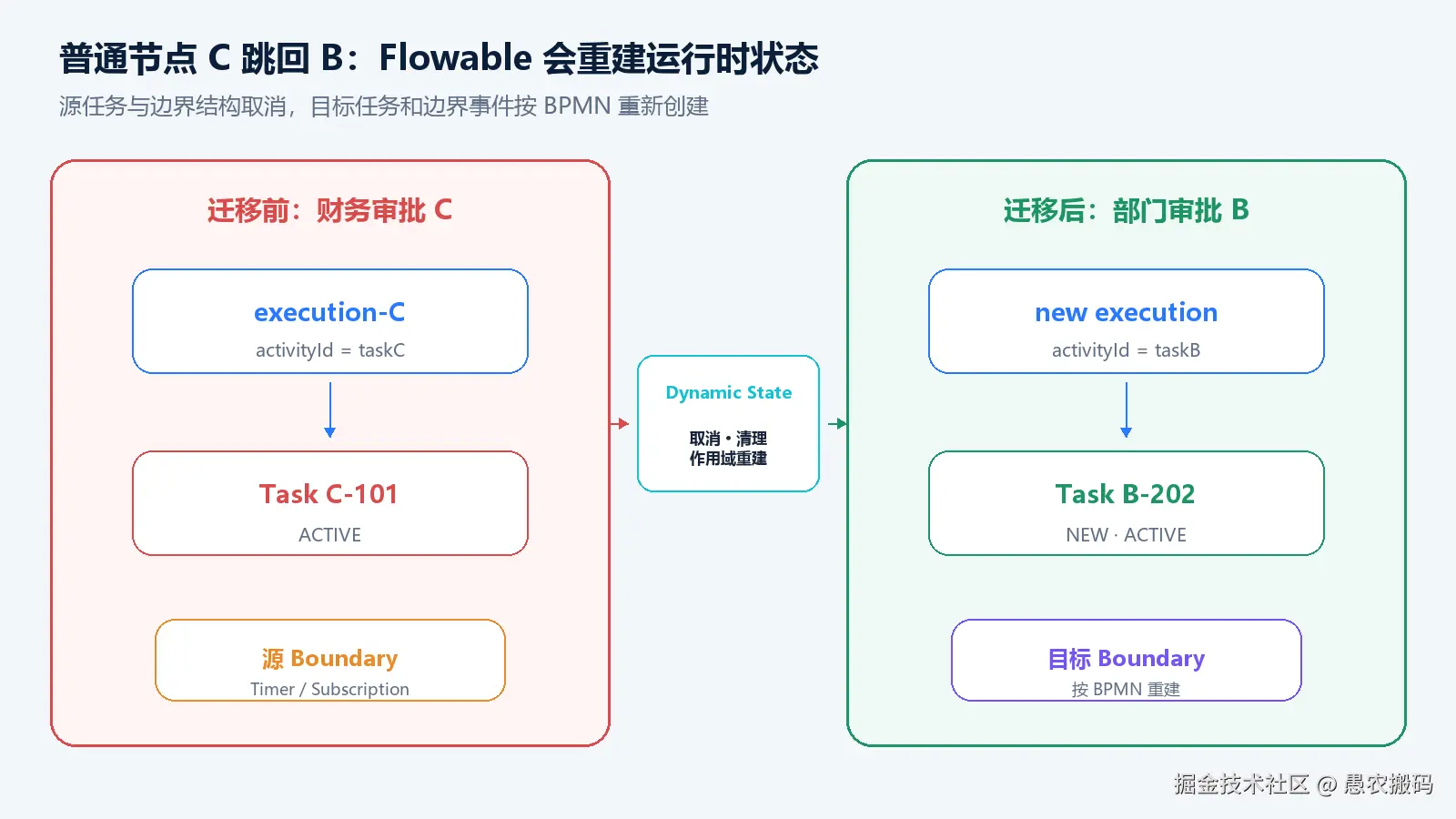

图 3：Flowable 不是修改旧 Task 的节点编号，而是取消旧状态并按目标 BPMN 重新进入。

这个过程解释了三个现象：跳转后的 taskId 通常是新的；目标用户任务的分配逻辑和任务监听器会重新执行；目标节点带有定时器、消息或信号边界事件时，相应运行时数据会重新创建。

四、核心场景与处理策略

前进跳转、后退跳转和跳过节点有区别吗

从引擎 API 看，moveExecutionToActivityId 并不要求目标一定在历史路径上，也不要求目标是前驱节点。因此前进、后退和跨节点在调用形式上相同。

区别来自业务语义：

后退到已办节点：通常需要重新生成待办，并保留上一轮历史，不能修改旧历史记录。
前进跳过审批：必须记录跳过原因，并检查被跳过节点是否承担必需控制。
跳到服务任务：可能再次调用支付、发货或外部接口，必须有业务幂等。
跳到结束事件：可能直接结束流程，需要同步业务单据状态。
跳到网关：网关依赖令牌数量、入口路径和条件，不能只看目标 ID。

平台层应维护节点操作白名单，例如 canJumpFrom、canJumpTo、允许角色、是否允许跨作用域、是否允许触发外部副作用。Flowable 负责执行迁移，不负责替企业决定迁移是否合理。

并行网关应该怎样移动令牌

并行网关最常见错误，是只把一个分支跳到 Join，却期待整个并行区域立即结束。Join 等待的是满足同步条件的令牌，不是某个任务的完成标志。

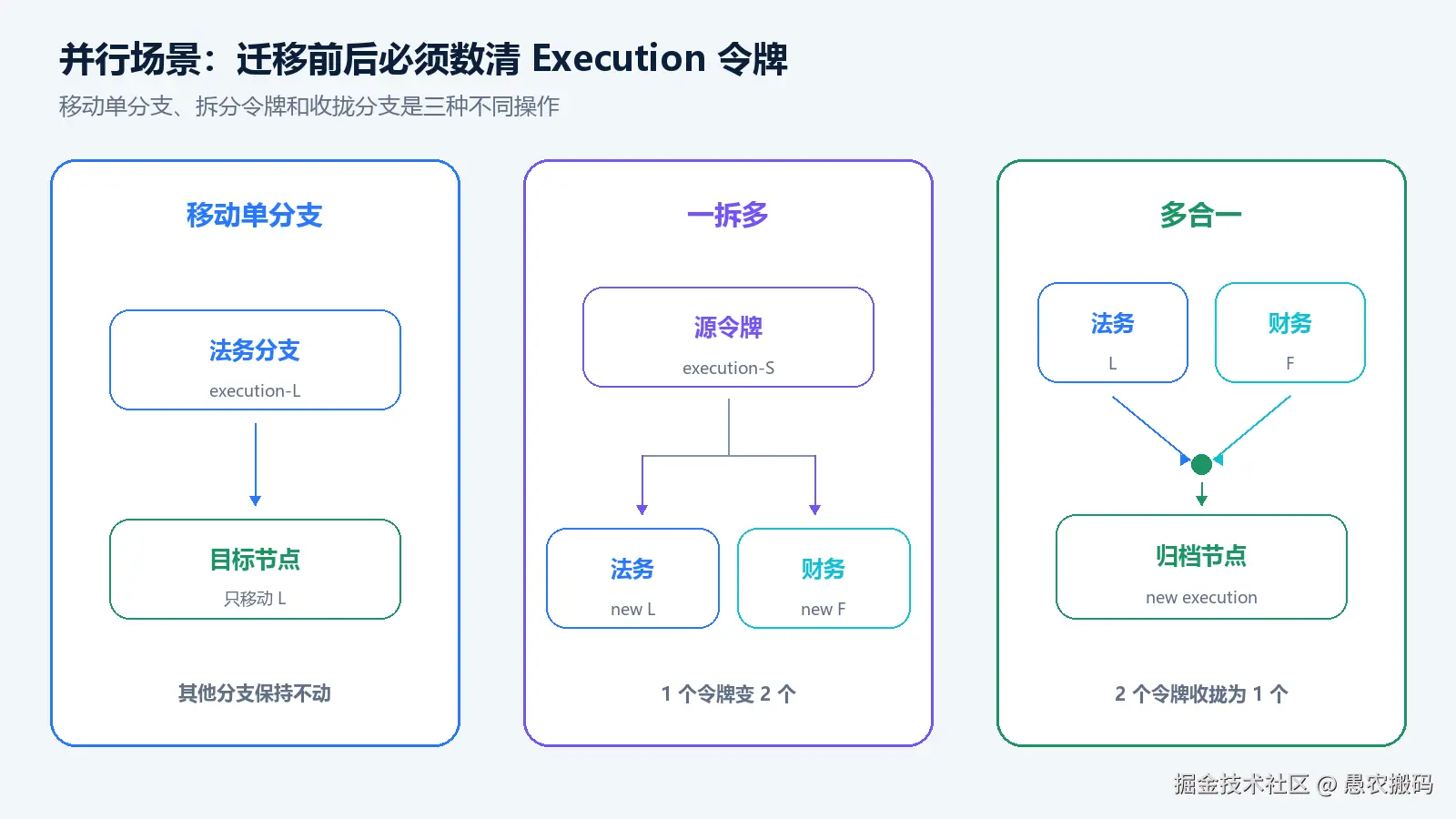

图 4：并行场景的核心不是节点名称，而是迁移前后应该保留几个 Execution。

java 复制代码

// 一个令牌拆为两个分支
runtimeService.createChangeActivityStateBuilder()
    .moveSingleExecutionToActivityIds(
        sourceExecutionId, List.of("legalTask", "financeTask"))
    .changeState();

// 两个活动的令牌收拢到并行区域之后
runtimeService.createChangeActivityStateBuilder()
    .processInstanceId(processInstanceId)
    .moveActivityIdsToSingleActivityId(
        List.of("legalTask", "financeTask"), "archiveTask")
    .changeState();

Flowable 官方 ChangeStateForGatewaysTest 同时覆盖了 activityId 和 executionId 两套一对多、多对一迁移。测试还演示了把多个分支移动到并行 Join，只有令牌数量和作用域正确时，网关才能继续流转。

五、数据、规则与状态设计

多实例会签怎样处理

多实例活动至少包含 MI Root、实例 execution、任务和计数变量。产品首先要区分三个动作：

产品动作	运行时意图	建议实现
当前审批人退回	只移动当前实例	使用当前 Task 的 executionId
整组会签退回	退出全部实例并回到前置节点	收集相关 execution 或按 activityId 整体迁移
会签中加人/减人	增减实例，不改变主路径	使用多实例增减 API，而不是节点跳转

Flowable 8 的解析代码会识别 isMultiInstanceRoot()、多实例父活动和同一父 execution 下的实例，并为不同父作用域建立独立移动容器。官方 ChangeStateForMultiInstanceTest 覆盖了顺序/并行多实例、嵌套多实例子流程和网关嵌套场景。

这并不意味着会签可以不测试。迁移后仍应校验 nrOfInstances、nrOfActiveInstances、nrOfCompletedInstances、completionCondition、局部变量和业务投票结果。引擎保证运行时结构迁移，企业要保证"本轮会签是否作废、重开还是保留已有票数"的业务语义。

子流程和 Call Activity 如何跨层跳转

嵌入式 SubProcess 与 Call Activity 不是一回事。嵌入式子流程仍在同一个流程实例和定义中，Flowable 的普通 activity/execution 迁移可以在进入或退出时重建对应作用域。

Call Activity 会启动独立的被调用流程实例。Flowable 为此提供专门 API：

java 复制代码

// 从被调用流程退出，回到父流程节点
runtimeService.createChangeActivityStateBuilder()
    .processInstanceId(childProcessInstanceId)
    .moveActivityIdToParentActivityId("childTask", "parentReview")
    .changeState();

// 从父流程节点进入新的被调用流程实例
runtimeService.createChangeActivityStateBuilder()
    .processInstanceId(parentProcessInstanceId)
    .moveActivityIdToSubProcessInstanceActivityId(
        "parentReview", "childTask", "callActivity")
    .changeState();

第二个 API 还有指定子流程定义版本的重载。Flowable 官方 Call Activity 测试验证了父子流程间迁移、calledElement 表达式、变量解析和指定定义版本。跨流程跳转必须使用这些 API，不能把子流程 activityId 当作父流程普通节点直接移动。

六、工程实现与系统集成

历史、监听器和操作日志会发生什么

状态迁移使用"取消源活动并启动目标活动"的语义，而不是把源任务正常 complete。Flowable 网关测试会断言 ACTIVITY_CANCELLED 事件；动态状态管理器删除旧执行时也传入 Change activity to ... 原因。

企业项目需要特别检查：

源任务的 delete/取消监听器是否会执行，是否错误触发正常完成逻辑。
源活动历史是否闭合，目标活动是否生成新一轮历史。
目标节点的 create/assignment 监听器是否具有幂等性。
异步服务任务是否生成新 Job，失败重试会不会重复外部副作用。
流程变量和局部变量是否要继承、覆盖或重新计算。

审批意见、操作人、源节点、目标节点、理由、流程定义版本和幂等键应保存到独立业务审计表。历史表适合还原引擎轨迹，但不能替代企业操作日志。

并发、权限和事务怎样设计

节点跳转与正常完成可能同时发生。应用服务应在调用前检查活动任务，在引擎事务内再次依赖实体版本做乐观锁控制；遇到 FlowableOptimisticLockingException 时返回"任务状态已变化"，不要自动重复跳转。

建议至少增加以下控制：

服务器根据当前模型、历史路径和角色重新计算允许目标。
接口使用幂等键，阻止重复点击和网关重放。
前端只展示候选目标，不拥有最终授权。
流程库与业务库同源时使用本地事务；异库时使用 Outbox 或可靠事件。
跳到 Service Task、Send Task、结束事件前执行高风险节点检查。
每次迁移记录快照，包括活动 executionId 集合和迁移后的任务集合。

七、安全、性能与治理要求

低代码平台如何封装成可配置能力

在云程低代码开发平台这类产品中，不应把 ChangeActivityStateBuilder 直接暴露给页面。设计器可以为节点配置"允许退回范围、是否可跳过、是否允许跨子流程、操作角色"；运行时策略层把用户动作转换为 executionId/activityId 集合；Flowable 适配层选择一对一、多对一或一对多 API；审计层统一记录结果。

一个实用的候选目标策略是：默认只允许历史经过的人工节点；管理员纠偏可使用显式白名单；多实例、并行和 Call Activity 只开放专用操作。这样既利用 Flowable 强大的状态迁移能力，又不会把底层技术能力变成不受控的"万能跳转"。

八、案例实践与迁移路线

必须覆盖哪些集成测试

用例	必查结果
普通 B → A 后退	旧任务取消，A 新任务创建，历史产生新一轮
普通 A → C 前进	B 未创建，跳过理由被记录
带边界定时器的节点	源 Timer 消失，目标 Timer 按模型创建
单个并行分支移动	其他分支保持活动，Join 等待关系正确
多分支收拢	所选 execution 被取消，只留下目标令牌
单个会签实例退回	其他实例和 MI 计数符合业务策略
整组会签退回	MI Root、任务和变量无残留
进入/退出嵌入式子流程	父作用域、局部变量和边界事件正确
Call Activity 跨流程	父子实例关系、版本和历史正确
完成与跳转并发	只有一方提交，另一方得到状态冲突
目标异步服务任务	Job、重试和业务幂等正确

不要只断言待办数量。还要检查 Execution 树、任务、作业、定时器、事件订阅、变量、历史活动、历史任务和业务单据状态。

1. 常见错误

直接修改 ACT_RU_EXECUTION.ACT_ID_ 或复制旧版 Activiti 的自定义跳转代码。
在会签或并行场景中默认使用 moveActivityIdTo，误把全部实例一起迁移。
只移动一个分支到 Join，却期待网关自动越过其他分支。
把旧 Task 的 taskDefinitionKey 改成目标节点，继续复用 taskId。
允许前端提交未校验的任意目标 ID。
跳到服务任务前没有检查外部副作用和幂等。
把流程历史表当作业务操作日志。
捕获引擎异常后仍提交业务状态。
只测试普通节点，没有测试定时器、事件、子流程和并发。

九、平台落地、测试与选型

标准答案：Flowable 任意节点跳转怎么做

**普通任务跳转：**查询当前 Task，取得 executionId，调用 runtimeService.createChangeActivityStateBuilder().moveExecutionToActivityId(executionId, targetActivityId).changeState()。

**并行或多实例：**先明确要移动一个令牌、多个令牌还是拆出多个令牌，再分别选择 moveExecutionToActivityId、moveExecutionsToSingleActivityId 或 moveSingleExecutionToActivityIds；需要按活动批量操作时使用对应 activityId 版本。

**跨父子流程：**嵌入式子流程可由动态状态管理器重建作用域；Call Activity 应使用 moveActivityIdToParentActivityId 或 moveActivityIdToSubProcessInstanceActivityId。

Flowable 8.0.0 底层会通过 ChangeActivityStateCmd 和 DynamicStateManager 取消旧状态、重构 Execution 树、重建边界事件，并由 Agenda 启动目标节点。企业仍需在 API 外增加权限、目标白名单、幂等、业务审计和完整集成测试。
