vue-time-axis-plus进阶：双进度条+跨空白续播+播放指针，打造专业级监控回放体验

入门篇跑通了基础功能，但实际监控回放场景还需要：全天录像概览（双进度条）、播放指针居中跟随、点击空白自动续播。这篇文章把这些进阶功能都实现了。

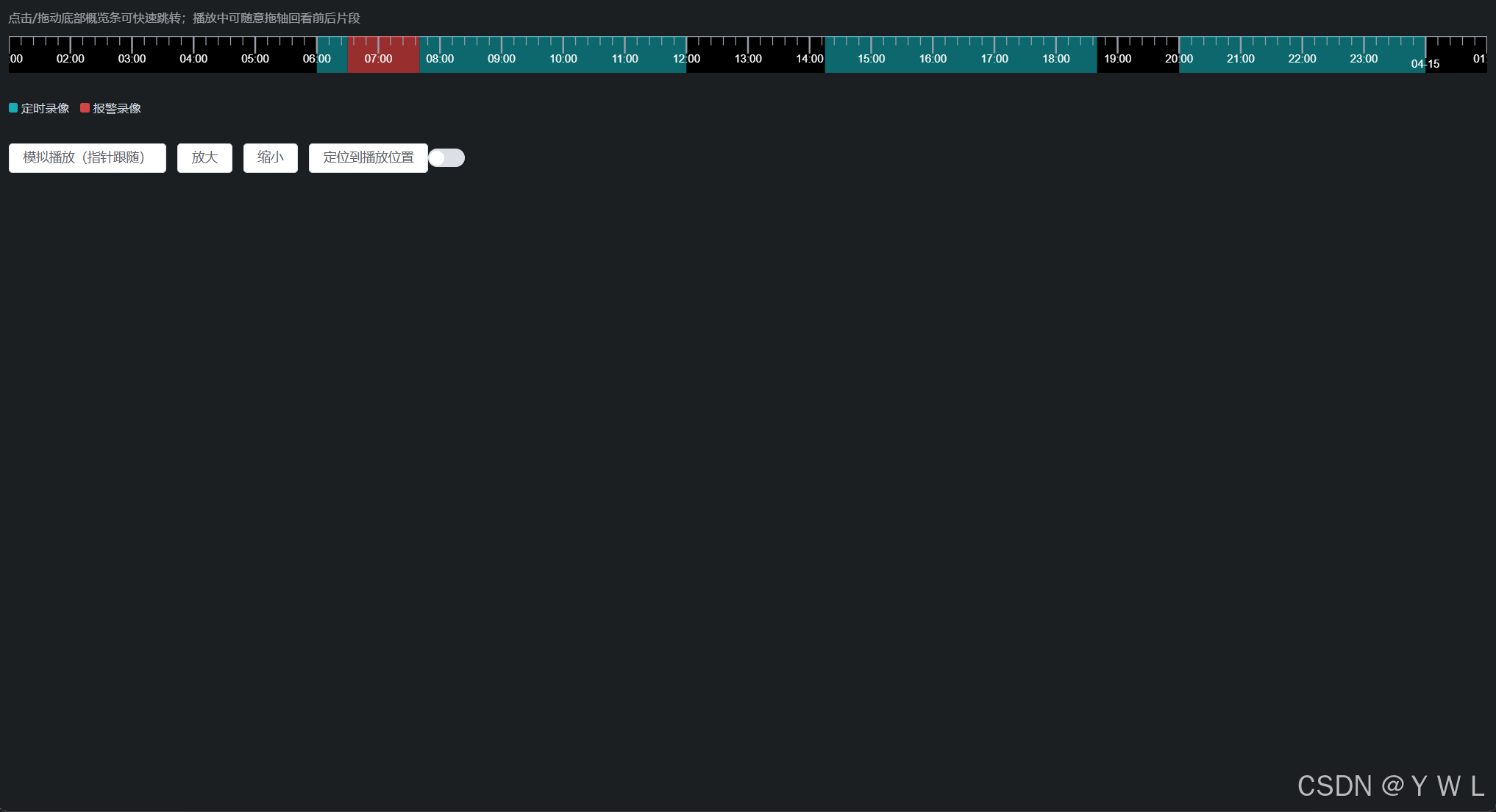

一、双进度条：主时间轴+全天概览

1.1 什么是双进度条？

复制代码

┌─────────────────────────────────────────┐  ← 主时间轴（可缩放）
│  ████    ████████████    ████████      │
├─────────────────────────────────────────┤  ← 概览条（全天）
│ ▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓ │
│      ↑可视窗口        ↑播放位置         │
└─────────────────────────────────────────┘

主时间轴：可缩放、可拖动，显示当前视口的细节
概览条：显示全天的录像分布，可快速跳转

1.2 启用概览条

vue 复制代码

<VueTimeAxisPlus
  :start-time="startTime"
  :segments="segments"
  :overview="true"
  :overview-height="20"
/>

1.3 运行时动态开关

vue 复制代码

<template>
  <VueTimeAxisPlus ref="timeline" :segments="segments" />
  <button @click="$refs.timeline.updateOptions({ overview: true })">显示概览条</button>
  <button @click="$refs.timeline.updateOptions({ overview: false })">隐藏概览条</button>
</template>

1.4 概览条点击跳转

点击概览条会触发changeTime事件，可以实现快速跳转：

javascript 复制代码

onChangeTime(data) {
  // 点击概览条时，mode为'click'
  // timestamp为点击位置对应的时间
  this.seekTo(data.timestamp)
}

二、播放指针居中跟随

2.1 问题

播放时，指针移动到视口边缘就看不到了。

2.2 解决方案

启用centerPointer，播放时自动滚动视口使指针居中：

vue 复制代码

<VueTimeAxisPlus
  ref="timeline"
  :center-pointer="true"
  @playTime="onPlayTime"
/>

2.3 播放逻辑实现

javascript 复制代码

data() {
  return {
    playing: false,
    playTimer: null,
    playTime: 0
  }
},
methods: {
  onPlayTime(data) {
    // data.timestamp: 当前播放时间
    // data.valid: 是否在有效录像内

    if (!data.valid) {
      // 进入空白区域，查下一段续播
      const next = this.$refs.timeline.getNextSegment(data.timestamp)
      if (next) {
        this.playTime = next.begin
        this.$refs.timeline.updateTime(this.playTime)
      }
    }
  },

  startPlay() {
    this.playing = true
    this.playTimer = setInterval(() => {
      this.playTime += 1000  // 每秒前进1秒
      if (this.playTime >= this.maxTime) {
        this.stopPlay()
        return
      }
      this.$refs.timeline.updateTime(this.playTime)
    }, 1000)
  },

  stopPlay() {
    this.playing = false
    clearInterval(this.playTimer)
  }
}

2.4 手势让位后自动恢复

用户拖动时间轴时，播放指针暂停跟随；松手后自动恢复：

vue 复制代码

<VueTimeAxisPlus
  :center-pointer="true"
  :center-resume-delay="3000"  // 3秒后自动恢复居中
/>

三、跨空白续播

3.1 问题

录像有空白时段（如夜间无录像），用户点击空白区域时怎么处理？

3.2 解决方案

启用snapToNearest，点击空白自动吸附到最近的片段起点：

vue 复制代码

<VueTimeAxisPlus
  :snap-to-nearest="true"
  @changeTime="onChangeTime"
/>

3.3 续播逻辑

javascript 复制代码

onChangeTime(data) {
  if (data.mode === 'snap') {
    // 被吸附到了下一段起点
    console.log(`自动跳转到 ${new Date(data.nextBegin.begin).toLocaleTimeString()}`)

    // 开始播放下一段
    this.playTime = data.nextBegin.begin
    this.startPlay()
  }
}

3.4 getNextSegment查询

不依赖snap，手动查询下一段：

javascript 复制代码

// 从当前时间往后找最近的录像片段
const next = this.$refs.timeline.getNextSegment(this.playTime)
if (next) {
  console.log(`下一段: ${new Date(next.begin).toLocaleTimeString()} - ${new Date(next.end).toLocaleTimeString()}`)
  console.log(`业务字段: ${next.id}`)
}

3.5 getNextSegments批量查询

获取从当前时间往后的所有片段（可做播放列表）：

javascript 复制代码

const playlist = this.$refs.timeline.getNextSegments(this.playTime)
console.log(`还有 ${playlist.length} 段录像`)

四、自定义样式

4.1 axisStyle配置

vue 复制代码

<VueTimeAxisPlus
  :axis-style="{
    borderColor: '#333',
    graduationColor: '#666',
    tickTextColor: '#fff',
    hoverLineColor: '#00ff00',
    hoverTextColor: '#00ff00',
    overviewBg: '#1a1a1a',
    overviewWindowColor: 'rgba(64, 196, 255, 0.2)',
    overviewWindowBorder: '#40c4ff',
    overviewPlayColor: '#ff5c5c'
  }"
/>

4.2 片段样式

每个片段可以独立设置样式：

javascript 复制代码

segments: [
  {
    begin: t(6), end: t(7),
    style: { background: 'rgba(24,208,217,0.5)' }  // 青色
  },
  {
    begin: t(7), end: t(8),
    style: { background: 'rgba(255,77,79,0.6)' }    // 红色
  },
  {
    begin: t(8), end: t(9),
    style: { background: 'rgba(255,165,0,0.5)' }    // 橙色
  }
]

4.3 主题切换

javascript 复制代码

const darkTheme = {
  tickTextColor: '#ccc',
  overviewBg: '#1a1a1a',
  overviewWindowColor: 'rgba(64, 196, 255, 0.15)'
}

const lightTheme = {
  tickTextColor: '#333',
  overviewBg: '#f5f5f5',
  overviewWindowColor: 'rgba(64, 196, 255, 0.1)'
}

const switchTheme = (theme) => {
  this.$refs.timeline.updateOptions({ axisStyle: theme })
}

五、踩坑记录

坑1：播放指针居中与手势冲突

现象：用户拖动时间轴时，播放指针还在居中跟随，导致视口跳动。

原因：centerPointer和用户手势同时生效。

解决：组件内部已处理，用户手势时自动暂停居中，松手后延迟恢复。

坑2：概览条动态开关后高度不对

现象：运行时切换overview后，时间轴高度没有变化。

原因：没有调用updateOptions。

解决：

javascript 复制代码

this.$refs.timeline.updateOptions({ overview: true })
// 组件内部会自动重算画布高度

坑3：getNextSegment返回null

现象：调用getNextSegment后返回null。

原因：当前时间已经是最后一段之后。

解决：判断返回值：

javascript 复制代码

const next = this.$refs.timeline.getNextSegment(time)
if (next) {
  // 有下一段
} else {
  // 已经是最后一段之后
}

六、总结

功能	配置	关键点
概览条	`overview: true`	支持运行时动态开关
播放指针居中	`centerPointer: true`	手势时自动暂停
跨空白续播	`snapToNearest: true`	点击空白自动吸附
查询下一段	`getNextSegment(time)`	返回完整片段信息
主题切换	`updateOptions({axisStyle})`	支持部分字段覆盖

更新日期 ：2026年9月

调试版本：vue-time-axis-plus 1.x / Vue 3.4+
