工单设备管理系统巡检模块设计：四定标准与防作弊校验

导语

巡检是设备预防性维护的第一道防线，也是工单设备管理系统中最容易被"执行走样"的模块。行业调研揭示了一个结构性难题：纸质或移动表单字段过多导致现场打钩应付，点检数据"看似完成、实际漏检"；更典型的造假特征是读数雷同------有调研观察到 62% 的温度读数集中在 ±0.3℃ 的窄区间，明显不符合设备真实运行的波动规律。数据失真的直接后果是隐患发现不了、异常转工单的机制空转。本篇从模块设计角度拆解巡检体系：巡检四定模式设计的数据模型、地理围栏与二维码/NFC 触发的到位校验、关键步骤拍照与读数合理性校验的防作弊设计，以及异常自动转工单的闭环逻辑。适合负责设备管理信息化落地的工程师与运维主管阅读。

一、四定模式：定点、定标、定线、定期的数据模型

1.1 四定的含义

"四定"是巡检标准化的行业共识框架，四个维度回答了巡检的四个基本问题：

• 定点：巡检哪些点。每个巡检点绑定具体设备的具体部位（如 2# 空压机的排气端轴承位），一物一码，巡检点有唯一编码。
• 定标：每个点看什么、判什么。定义点检项目、参数类型、单位、正常范围与采集方式（目视/测温/测振/听音），这是判断异常的唯一依据。
• 定线：按什么路线走。将巡检点串成巡检线路，路径顺序即任务下发顺序，也是防作弊校验中"路径连续性"的判断基础。
• 定期：多久走一次。定义巡检周期（每班/每日/每周）与容许时间窗，超出窗口即判定漏检。

1.2 核心表结构

四定模式落到数据库，最少需要五张表：

-- 巡检点（定点）
CREATE TABLE inspection_point (
  id          BIGINT PRIMARY KEY,
  point_code  VARCHAR(32) NOT NULL UNIQUE,   -- 巡检点编码
  device_id   BIGINT NOT NULL,               -- 关联设备台账
  part_name   VARCHAR(64),                   -- 部位名称
  qr_code     VARCHAR(64),                   -- 二维码/NFC 标签标识
  geo_lat     DECIMAL(10,7),                 -- 纬度（地理围栏圆心）
  geo_lng     DECIMAL(10,7),
  fence_radius INT DEFAULT 50,               -- 围栏半径（米）
  status      TINYINT DEFAULT 1
);

-- 巡检标准（定标）
CREATE TABLE inspection_standard (
  id           BIGINT PRIMARY KEY,
  point_id     BIGINT NOT NULL,              -- 关联巡检点
  item_name    VARCHAR(64) NOT NULL,         -- 点检项目，如"轴承温度"
  param_type   VARCHAR(16) NOT NULL,         -- 数值/枚举/布尔
  unit         VARCHAR(16),
  normal_min   DECIMAL(10,3),                -- 正常范围下限
  normal_max   DECIMAL(10,3),                -- 正常范围上限
  collect_mode VARCHAR(16) NOT NULL          -- 目视/测温/测振/听音
);

-- 巡检线路（定线）
CREATE TABLE inspection_route (
  id         BIGINT PRIMARY KEY,
  route_name VARCHAR(64) NOT NULL,
  dept_id    BIGINT NOT NULL
);

-- 线路-点位顺序
CREATE TABLE inspection_route_item (
  id        BIGINT PRIMARY KEY,
  route_id  BIGINT NOT NULL,
  point_id  BIGINT NOT NULL,
  seq_no    INT NOT NULL                     -- 路线顺序
);

-- 巡检计划（定期）
CREATE TABLE inspection_plan (
  id            BIGINT PRIMARY KEY,
  route_id      BIGINT NOT NULL,
  cron_expr     VARCHAR(32) NOT NULL,        -- 周期表达式
  time_window   INT DEFAULT 60,              -- 容许时间窗（分钟）
  assignee_type VARCHAR(16) NOT NULL         -- 指定人/角色/抢单
);

设计要点在于"标准"独立成表而非作为点的属性字段：同一巡检点可能有多个点检项目（同时测温度、听异响、看油位），且标准会随工艺变化调整，独立表便于版本管理与批量修改。

二、地理围栏与二维码/NFC 触发：解决"人到没到"

巡检执行失真的第一层是"人没到位"。地理围栏与触发标签是两类互补的到位校验手段。

2.1 地理围栏校验

移动端在巡检点提交数据时同步上报 GPS 定位，服务端计算与围栏圆心的距离，超出 fence_radius 判定未到位：

import math

def check_fence(lat, lng, point_lat, point_lng, radius):
    R = 6371000  # 地球半径（米）
    dlat = math.radians(point_lat - lat)
    dlng = math.radians(point_lng - lng)
    a = (math.sin(dlat / 2) ** 2
         + math.cos(math.radians(lat)) * math.cos(math.radians(point_lat))
         * math.sin(dlng / 2) ** 2)
    dist = 2 * R * math.asin(math.sqrt(a))
    return dist <= radius, dist

GPS 在室内厂房的漂移可达数十米，实践中建议：围栏半径按现场实测设 30~80 米；厂房内部叠加 WiFi 指纹或蓝牙信标辅助定位；围栏校验失败不直接拒绝提交，而是标记"位置存疑"并要求补拍照，把硬拒绝留给下面更可靠的触发方式。

2.2 二维码/NFC 触发

设备二维码与 NFC 标签是比 GPS 更强的到位证据：巡检员必须物理接触设备扫码或碰卡，标签 ID 与巡检点绑定后，服务端只接受与计划点位匹配的触发。NFC 的防伪性优于二维码（二维码存在拍照复制风险），两者可按设备价值分层部署------关键设备用 NFC，普通设备用二维码。触发时序也要校验：巡检记录的提交时间与扫码时间的间隔过短（如少于单点最短作业时间），说明是"走马观花式"快速通过。

三、防作弊校验：拍照核验与数据合理性

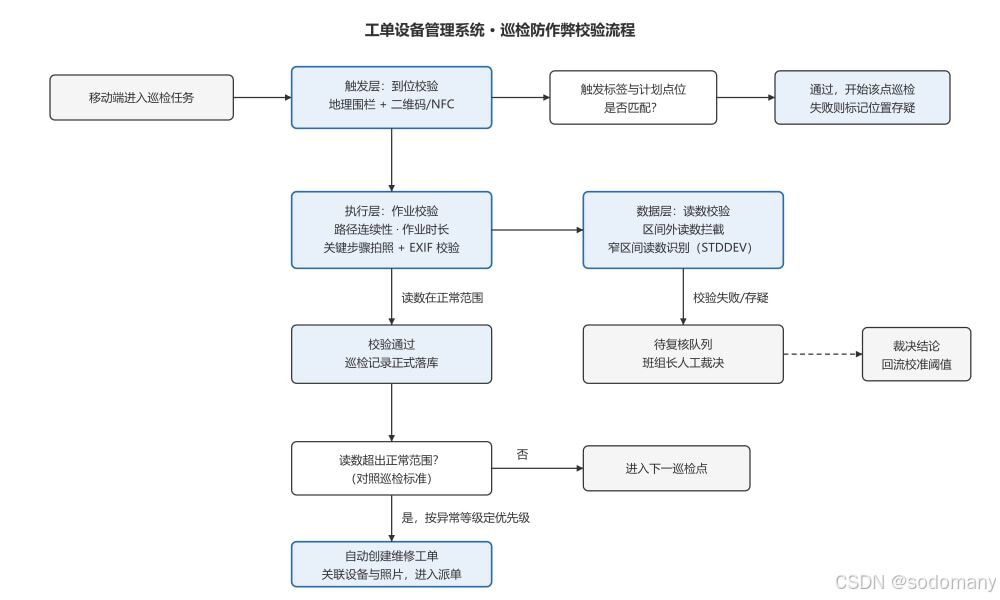

解决"人在但数据是编的"，是巡检模块设计中最有技术含量的部分。下图展示完整的防作弊校验链路：

图中校验分为三层递进：触发层校验"是否真实到位"（地理围栏 + 扫码/NFC 碰撞），执行层校验"是否规范作业"（路径连续性、作业时长、关键步骤拍照），数据层校验"读数是否真实"（窄区间识别与波动性检验）。任何一层失败都不会静默放行，而是进入待复核队列由班组长人工裁决，复核结论再回流用于修正校验阈值。

3.1 关键步骤拍照

对关键点检项强制拍照上传，照片需携带 EXIF 时间戳与定位信息，服务端校验拍摄时间与提交时间的偏差、拍摄位置与围栏的匹配。更严格的场景可叠加图像相似度比对------同一巡检点连续多个周期上传高度相似的照片（如文件哈希或感知哈希接近），是复制旧照片造假的强特征。行业调研指出，历史维修记录中仅约 12% 含照片等多维证据，拍照强制化同时提升了知识沉淀质量。

3.2 窄区间读数识别

真实设备的温度、振动等读数天然存在波动，而编造的数据往往呈现"稳定得不自然"的特征。以调研中提到的现象为参照：62% 的温度读数集中在 ±0.3℃ 窄区间，这是典型的手工填数特征。实现上可以按"巡检点 × 巡检员 × 时间窗"分组统计读数标准差：

-- 识别读数方差异常低的巡检员（近30天同一巡检点读数过于雷同）
SELECT ir.user_id, ir.point_id,
       COUNT(*) AS n,
       STDDEV(ir.reading) AS sd
FROM inspection_record ir
WHERE ir.inspect_time >= NOW() - INTERVAL 30 DAY
  AND ir.param_type = 'NUMERIC'
GROUP BY ir.user_id, ir.point_id
HAVING n >= 10 AND sd < 0.05;

方差异常只是疑点信号而非造假实锤------某些仪表读数本身确实稳定，所以校验结果应进入待复核队列人工裁决，裁决记录反哺阈值调整。配套的还有区间外读数拦截（超出量程直接拒绝提交）、整秒读数识别（编造的读数常出现大量 .0 结尾）等启发式规则。

四、异常自动转工单：闭环的关键一跳

巡检发现异常若只停留在巡检记录里，就退化为"数据采集表演"。调研中反复出现的痛点是：异常上报后靠人工抄送多部门，流转耗时数小时，责任不明被反复退回。巡检模块与工单引擎的直连是解决之道：

1. 服务端提交校验时，读数超出 normal_min/normal_max 范围即标记异常；
2. 按预设规则自动创建维修工单，工单自动关联设备与巡检点，故障现象字段带入异常读数与现场照片；
3. 异常等级决定工单优先级，直接进入前一篇所述的派单引擎评分排序；
4. 巡检记录与维修工单建立双向关联，工单验收结果回写巡检点履历，形成"发现---处置---验证"的完整闭环。

对于 IoT 已接入的设备，巡检读数还可与传感器遥测交叉验证------人工读数与传感器读数长期显著背离，本身就是一种数据质量告警。此外，巡检数据要进入报表分析视野：巡检异常率、异常转工单率、漏检率三个指标按班组定期通报，让数据被使用而不是躺在系统里"睡觉"。

实操要点

• 先用数据字典统一巡检项目的参数类型、单位、正常范围与采集方式，再录入巡检点，避免标准口径混乱
• 巡检点绑定一物一码，关键设备用 NFC、普通设备用二维码，标签 ID 与点位唯一绑定
• 地理围栏半径按厂房实测设定，室内场景叠加 WiFi/蓝牙信标，校验失败标记存疑而非直接拒绝
• 关键点检项强制拍照，校验 EXIF 时间戳与定位，对高度相似的历史照片触发复核
• 按巡检点 × 巡检员 × 时间窗统计读数标准差，窄区间异常进入待复核队列，人工裁决结论回流校准阈值
• 路径连续性与单点作业时长纳入校验，识别"跳点"与"走马观花"
• 异常读数超限自动创建维修工单，自动关联设备与照片，异常等级映射工单优先级
• 巡检异常率、异常转工单率、漏检率纳入班组考核报表，保证数据被消费

技术总结

本篇以工单设备管理系统的巡检模块为对象，给出了从"人到没到"到"数据真不真"再到"异常转不转"的三层设计：四定模式建立标准化的数据底座，地理围栏与二维码/NFC 触发解决到位校验，拍照核验与窄区间读数识别抑制数据造假，异常自动转工单让巡检接入工单引擎形成闭环。延伸来看，防作弊的本质是提高造假成本而非追求零造假------校验规则过严会逼出更隐蔽的对抗，规则设计要与复核人力平衡。巡检产生的异常数据最终服务于预防性维护决策，这依赖底层的数据统计与预警能力，其表结构与计算模型将在下一篇备件管理篇中延续讨论。
