“门禁-在线巡更(在线巡回)”扩展管理方案

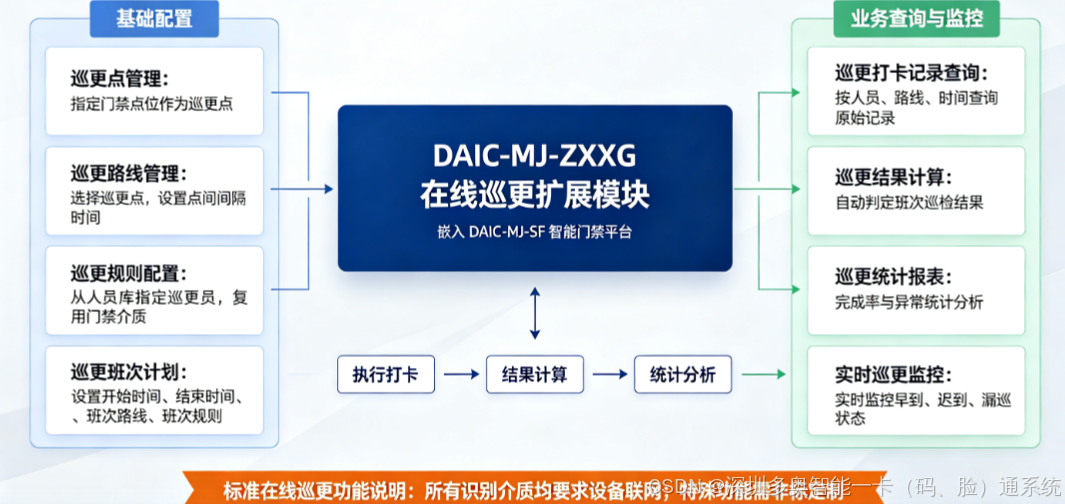

门禁系统扩展在线巡更(DAIC-MJ-ZXXG)管理功能说明

巡更点,指定门禁点作为巡更点

巡更路线,设置巡更路线,如:择已添加的巡更点,同时设置每个巡更点之间的巡更间隔时间,如设置为10分钟,则第1个巡更点巡查后,必须间隔10分钟后才可以巡查第2个巡更点。

巡更员,指定人员作为巡更员

巡更规则,设置巡更早到、迟到、漏巡的规则定义等

巡更班次,设置巡更模式和巡列开始时间

巡更计划如:

无顺序,无计划 所选择的线路一天巡逻一次,不要求巡更点间隔时间和巡更点顺序限制

无顺序,有计划 要求在某一时间段内对所选择的线路巡逻一次,不要求巡更点间隔时间和巡更点顺序限制

有顺序,有计划 要求在某一时间点开始,根据巡更路线对第1个巡更点开始巡检,严格要求按照巡更点间隔和巡更点顺序执行

【班次路线】选择已添加的巡更路线,设定巡更点巡更次序;

【班次规则】选择已添加的巡更班次规则(仅适用于"有顺序,有计划"工作模式);

【开始时间】设定每天开始巡更时间(适用于"有顺序,有计划"和"无顺序,有计划"工作模式);

【结束时间】设定每天最晚巡更时间(仅适用于"无顺序,有计划"工作模式)。

巡更打卡记录查询(类似联网门禁的考勤功能)

计算巡更结果,在指定时间范围内,计算指定巡更计划的结果。

巡更统计报表,查看统计分析巡更报表。

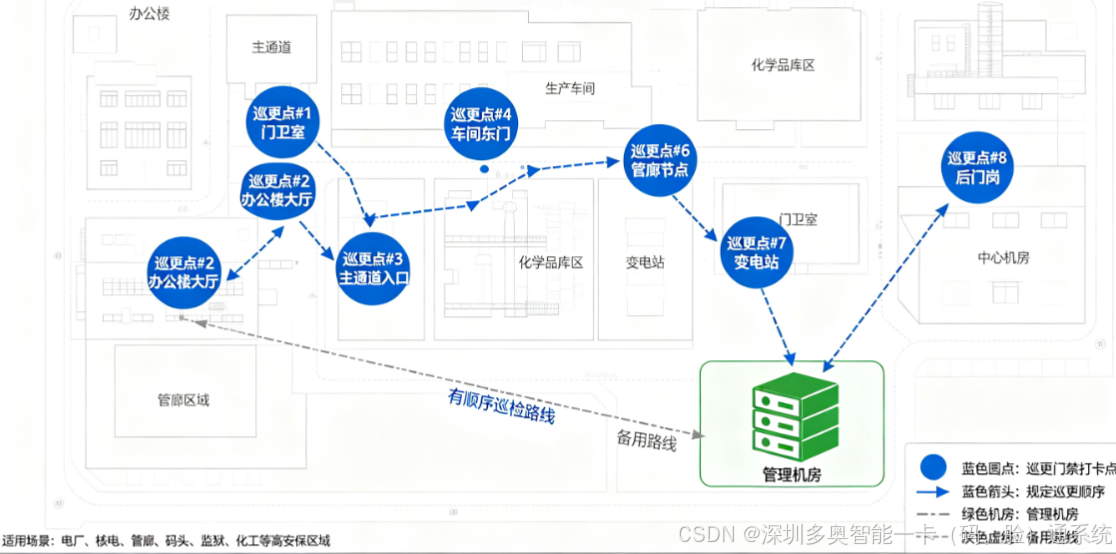

实时巡更,实时监控巡更计划,仅监控迟到、早到、漏巡三种状态。这个适合电厂、码头、核电、管廊、监狱、化工等安保等级比较高场景

注意:智能门禁系统(DAIC-MJ-SF)无论采用什么介质(人脸、刷卡、指纹、密码、虹膜、静脉、二维码等均要求联网才能开通在线巡更功能,此项目功能仅设定多奥标准在线巡更功能,如客户需特定功能需非标定制)

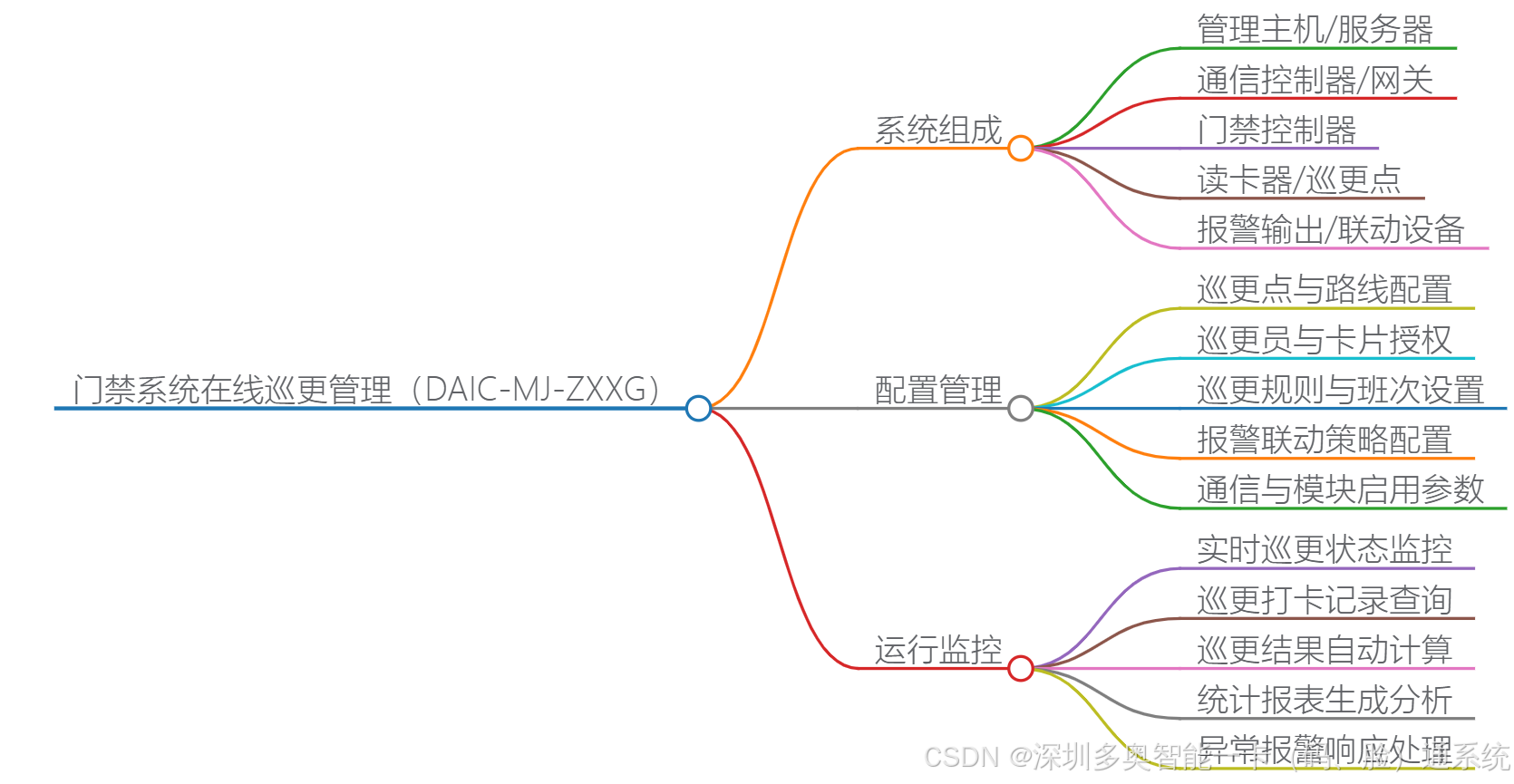

DAIC-MJ-ZXXG 可理解为"门禁-在线巡更(在线巡回)"扩展管理模块。它利用门禁系统的控制器、读卡器和通信网络,把巡更点实时接入管理中心,实现对巡更人员、巡更路线、到达时间、漏巡/超时报警的统一管理。以下按"系统组成 → 配置方法 → 操作方法 → 注意事项"进行详细解读。

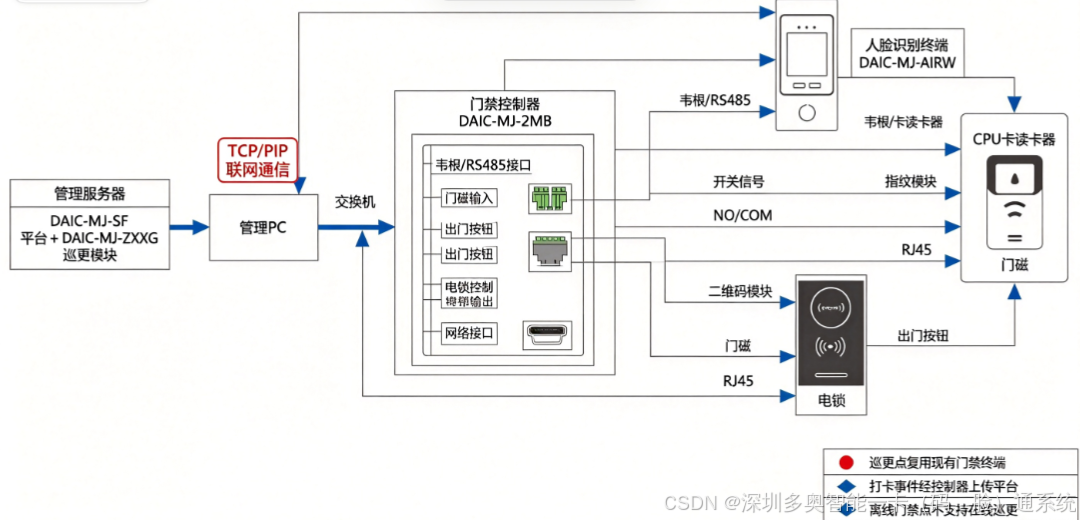

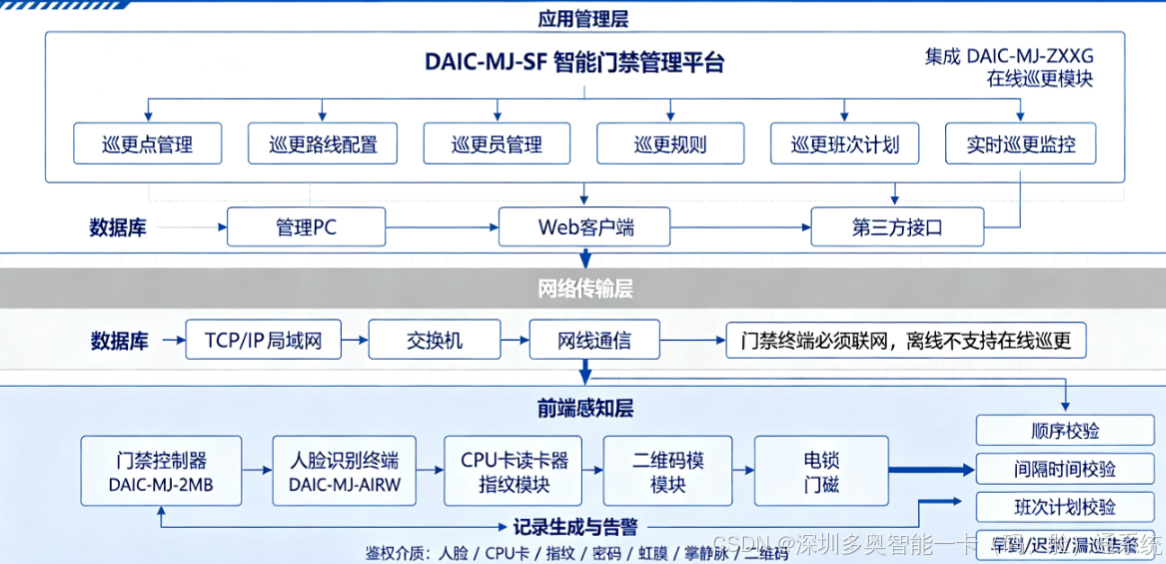

一、系统组成结构

DAIC-MJ-ZXXG 在线巡回管理通常包含以下部分:

组成部分 作用
管理主机/服务器 安装 DAIC 管理软件,进行人员、卡片、巡更点、路线、报警等配置
通信控制器/网关 通过 RS485、TCP/IP 等方式连接现场门禁控制器
门禁控制器 采集读卡器信息,控制电锁,存储并上传巡更记录
读卡器/巡更读卡点 巡更员刷卡或感应卡片,作为在线巡更点
电锁/出门按钮/门磁 实现门禁控制,同时可作为巡更动作辅助信号
报警输出/联动设备 声光报警器、摄像机、短信模块等,用于异常报警联动

在线巡回管理的本质是:把门禁读卡器当作巡更点,巡更员刷卡时,控制器实时将"人 + 卡 + 点 + 时间"上传到管理软件 。


二、各部分配置方法

1. 启用在线巡更模块

在 DAIC 管理软件中,先确认已安装或启用 DAIC-MJ-ZXXG 扩展模块:

  • 进入"系统管理"或"模块管理";

  • 找到"在线巡回/在线巡更"扩展模块;

  • 输入授权码或导入许可证,启用该模块;

  • 重启管理软件后,菜单栏会出现"巡更管理/在线巡回"等入口。

2. 通信参数配置

在线巡更依赖管理主机与控制器之间的实时通信,需要配置:

  • 设备地址:通过控制器拨码或软件设置,每台控制器地址唯一,例如 1~254;

  • 通信波特率:常见为 9600、19200、38400,管理软件与控制器必须一致;

  • 通信端口:RS485 串口,或 TCP/IP 的 IP 地址和端口;

  • 通信方式:在线巡更需要保证网络畅通,否则记录只能在控制器本地缓存。

配置位置一般在"系统设置 → 通信设置 / 设备管理 → 添加控制器"中完成。

3. 添加控制器和巡更点

在软件中把现场的控制器添加进来,并定义每个巡更点:

  1. 进入"基础资料 → 控制器管理";

  2. 点击"添加控制器",填写设备编号、名称、地址、通信端口;

  3. 进入"读卡器/巡更点设置";

  4. 将控制器上的每个读卡器端口对应一个物理位置,例如:

    • 端口 1:1 号门巡更点;

    • 端口 2:2 号门巡更点;

    • 端口 3:3 号门巡更点。

每个巡更点可以设置:

  • 巡更点编号;

  • 巡更点名称;

  • 所属区域;

  • 是否启用在线巡更;

  • 是否作为门禁点使用。

4. 巡更路线配置

巡更路线是本次管理的核心配置:

  • 进入"巡更管理 → 巡更路线设置";

  • 点击"新增路线",输入路线编号和名称;

  • 按顺序把巡更点加入路线;

  • 设置每个巡更点的计划时间;

  • 设置允许提前/延后的时间范围,例如允许提前 5 分钟、延后 5 分钟;

  • 设置完成整条路线的总时长。

示例:

路线编号 巡更点 计划时间
R001 1号门 08:00
R001 2号门 08:10
R001 3号门 08:20

设置后,需要把路线数据"下载/下发"到对应控制器。

5. 巡更人员与卡片授权

在线巡更必须知道"谁在巡更",因此需要给巡更人员发卡并授权:

  • 进入"人员管理 → 添加人员";

  • 录入姓名、工号、部门;

  • 发放 IC 卡/CPU 卡,读卡录入卡号;

  • 在"巡更权限"中选择允许巡更的路线;

  • 设置该卡片有效期和时间段;

  • 下载卡片信息到控制器。

巡更卡通常也可以同时作为门禁卡,但需要区分"门禁权限"和"巡更权限"。

6. 报警联动配置

在线巡更的优势是实时报警。可配置的报警类型包括:

  • 未按时开始巡更;

  • 超时未到下一巡更点;

  • 巡更点顺序错误;

  • 漏巡/缺卡;

  • 非法卡刷卡;

  • 门磁异常打开。

配置联动动作:

  • 管理软件界面弹窗报警;

  • 声光报警器输出;

  • 联动摄像机抓拍;

  • 发送短信/微信通知;

  • 记录报警事件和操作员处理结果。

配置位置一般在"报警管理 → 报警联动设置"中,选择"事件类型 → 报警输出/视频联动"。


三、操作方法

1. 管理端日常操作

启动 DAIC 管理软件后,进入"在线巡回/在线巡更"界面,可以:

  • 实时查看当前巡更员所在位置;

  • 查看巡更员是否按计划路线行走;

  • 查看每个巡更点最近一次刷卡时间;

  • 查看控制器是否在线;

  • 处理报警事件,例如确认报警、派员处理、解除报警;

  • 远程开门/远程关门;

  • 手动触发巡更报表查询。

2. 现场巡更操作

巡更员按照巡更路线到达指定位置后:

  • 在读卡器上刷卡;

  • 读卡器指示灯亮起并发出提示音;

  • 控制器记录"卡号 + 读卡器编号 + 时间";

  • 管理软件实时显示"某人在某点巡更完成"。

如果巡更点也是门禁点,则刷卡还可以联动开门;如果巡更点只是专用读卡器,则只记录巡更信息,不开门。

3. 巡更记录查询

需要查询历史记录时:

  • 进入"报表中心 → 巡更报表";

  • 选择日期范围、巡更路线、巡更人员;

  • 查询结果包含:应到点、实到点、应到时间、实到时间、是否迟到、是否漏巡;

  • 可导出 Excel/PDF;

  • 可生成日报表、月报表和异常报表。

4. 报警处理流程

当发生漏巡或超时报警时:

  1. 管理软件弹出报警窗口;

  2. 显示报警点名称、计划时间、实际时间、巡更人员;

  3. 值班员点击"确认报警";

  4. 安排人员到现场检查;

  5. 在报警记录中填写处理结果;

  6. 系统记录处理员和处理时间。


四、注意事项与常见问题

  • 在线巡更必须保持通信畅通;如果网络断开,现场记录会暂存在控制器中,网络恢复后自动上传。

  • 管理服务器与控制器之间要保持时钟同步,否则巡更时间判断不准确。

  • 巡更卡片和门禁卡可以共用,但一定要分别配置权限,避免巡更员刷卡打开非授权区域。

  • 巡更点应设置明显的标识,方便巡更员识别。

  • 控制器应使用 UPS/备用电池供电,避免断电丢失记录。

  • 定期测试巡更点和报警联动,确保异常时能真实报警。

常见问题处理:

问题 可能原因 处理方法
刷卡后软件无记录 控制器离线或卡片未授权 检查通信线路,重新下载授权
巡更点报警不准确 控制器时间与服务器不一致 重新同步时钟
提示"路线顺序错误" 巡更点顺序配置错误或实际刷卡顺序错 核对路线配置,按正确顺序刷卡
报表中缺少记录 记录被本地缓存未上传 检查网络,等待自动补传
