工单设备管理系统对接ERP与MES：接口集成方案

导语

工单设备管理系统在企业内很少孤立运行：设备资产的主数据在 ERP 里，生产状态与停机信息在 MES 里，如果两边的数据靠人工 Excel 导入导出对齐，工单里的设备编码和 ERP 资产卡片对不上、备件领用了库存却不扣减、停机原因统计和生产系统口径不一致，系统很快就会退化成"第二个电子表格"。本篇从 ERP MES接口集成的三个典型数据同步场景出发，讲清楚版本化 REST API 契约、Webhook 回调、Kafka 事件总线三种集成模式的落地细节，以及用绞杀者模式渐进替换历史遗留的点对点集成，适合正在做系统集成设计或接手存量集成代码的后端工程师。

一、三个核心数据同步场景：先分清谁主谁从

集成设计的第一步不是选中间件，而是给每类数据定方向：谁是权威源（System of Record）、谁是订阅方。方向定错，后面全是对账和扯皮。

1.1 资产信息同步：ERP 为权威源

设备台账中的资产编号、资产名称、折旧口径应与 ERP 资产模块保持一致。ERP 是资产的财务权威源，运维执行侧的工单系统订阅资产主数据变更，在本地台账建立"系统设备 ID ↔ ERP 资产编号"的映射表：

sql 复制代码

CREATE TABLE asset_mapping (
  id            BIGINT PRIMARY KEY,
  local_device_id BIGINT NOT NULL COMMENT '工单系统设备ID',
  erp_asset_no  VARCHAR(64) NOT NULL COMMENT 'ERP资产编号',
  mes_equipment_no VARCHAR(64) COMMENT 'MES设备编码',
  sync_status   TINYINT DEFAULT 0 COMMENT '0待同步 1已同步 2冲突',
  updated_at    DATETIME,
  UNIQUE KEY uk_local (local_device_id),
  UNIQUE KEY uk_erp (erp_asset_no)
);

映射表是跨系统数据流转的前提。行业调研中反复出现的一个教训是：各系统 ID 编码规则不一，跨系统设备 ID 匹配成功率可能低到不足三成，导致设备 360° 视图根本拼不起来。所以在实施层面，设备编码规则应在项目初期就与 ERP/MES 对齐，而不是集成阶段再补救。资产同步的触发时机包括：ERP 新建/变更/报废资产卡片时推送事件，工单系统据此创建或冻结对应设备台账；反过来，工单系统产生的维修费用、停机时长属于运维侧数据，以工单系统为权威源回流 ERP 成本科目。

1.2 备件出入库同步：双向、以事务边界切分

备件与工单联动是 CMMS 的核心价值之一：维修工单里领用一个轴承，本地备件台账立即扣减，同时要把领用事件同步给 ERP 库存模块记账。这个场景的难点在于方向是双向的------

ERP → 工单系统：采购入库、库存基准、安全库存阈值下发；
工单系统 → ERP：工单领用/退库事件，供 ERP 做总账与成本归集。

建议本地只维护"工单相关的动态库存流水"，期末库存以 ERP 为准做定期对账，避免两套系统各自算账越走越偏。同步报文里必须带工单号与备件 SKU 双键，方便任何一侧出现差异时能按单追溯。

1.3 停机原因数据同步：编码表先行

MES 侧采集的停机原因要进入工单系统做故障统计（MTBF、故障率、按原因分类的成本），前提是两侧使用同一张停机原因编码表。推荐由工单系统侧发布停机原因字典（原因编码、描述、是否计非计划停机、默认责任班组），MES 侧按编码上报，上报报文至少包含：设备编码、停机开始/结束时间戳、原因编码、关联生产工单号。时间戳必须带时区并统一到毫秒，否则跨班次的停机区间切分会出现整段漂移。

二、版本化 REST API 与 OpenAPI 契约

同步方向定了之后，接口层建议按 API-First 方式建设：先写 OpenAPI 契约，双方按契约并行开发和 mock 联调，避免"口头约定字段、上线才发现类型对不上"。

2.1 版本化策略

路径版本是最直观的方式，/api/v1/assets、/api/v2/assets 并存，v1 只修 bug 不加字段，新字段一律进 v2，v1 设定明确的废弃窗口（例如 6 个月）并在响应头里带 Deprecation 与 Sunset 提示。集成的对接方往往是 ERP 实施商或 MES 厂商的另一个团队，版本化能让双方升级节奏解耦------这是标准化 REST 接口层相对内部 RPC 的最大工程收益。

yaml 复制代码

# OpenAPI 片段：备件领用同步接口
paths:
  /api/v1/spare-parts/issue-events:
    post:
      summary: 工单领用备件事件上报
      requestBody:
        content:
          application/json:
            schema:
              type: object
              required: [event_id, work_order_no, sku, qty, occurred_at]
              properties:
                event_id:   { type: string, description: 幂等ID, UUID }
                work_order_no: { type: string }
                sku:        { type: string }
                qty:        { type: integer, minimum: 1 }
                occurred_at: { type: string, format: date-time }
      responses:
        '200': { description: 受理成功 }
        '409': { description: event_id 重复，幂等命中 }

2.2 契约里必须写死的四件事

幂等键 ：每个事件报文带全局唯一 event_id，接收方按此去重（详见第 2.3 节）。
分页与批量语义 ：资产全量同步走游标分页（cursor 而非页码），避免同步期间数据变动导致漏读重读。
错误码约定：4xx 表示调用方数据问题（不要重试），5xx/超时表示接收方问题（可重试），契约里逐个列出。
字段可空性与时区 ：ERP 老数据里大量字段为空，契约不写 nullable 就会在联调时爆雷。

2.3 幂等落库示例

sql 复制代码

CREATE TABLE api_idempotency (
  event_id    VARCHAR(64) PRIMARY KEY,
  api_path    VARCHAR(128),
  resp_code   INT,
  resp_body   JSON,
  created_at  DATETIME,
  KEY idx_created (created_at)
);

接收方先 INSERT 幂等表（主键冲突即判定重复），命中后直接返回上次响应，再异步执行业务。表按月分区并定期清理，防止无限膨胀。

三、Webhook：重试、HMAC 签名与审计日志

工单系统向下游（例如企业微信机器人、BI 看板、客户的报表系统）推送"工单状态变更""设备报警"这类事件时，Webhook 是最轻量的模式。

3.1 重试策略

接收方一次失败不能丢事件。常用梯度重试：1min → 5min → 15min → 1h → 6h → 24h，共 6 次，全部失败后事件进入死信状态并在管理界面标红，支持人工重放。注意两点：一是重试必须基于同一个 event_id，接收方靠它幂等去重；二是接收方响应 200 但业务没落库（例如返回了 200 却在异步处理里失败）是 Webhook 集成里最隐蔽的坑，契约中应要求接收方"受理即校验"，校验失败返回 4xx。

3.2 HMAC 签名防伪造

Webhook 端点暴露在公网或弱隔离内网时，必须验签。发送方对报文体计算 HMAC-SHA256，放入请求头：

复制代码

X-Event-Signature: sha256=5f1c...      # HMAC(payload, secret)
X-Event-Id: 9a2b7c4e-...               # 幂等ID
X-Event-Timestamp: 1726041600          # 防重放

接收方验签要点：用原始字节流计算（不要先反序列化再序列化，字段顺序会变）；比较使用常量时间比较函数防时序攻击；同时校验时间戳与本地时间偏差（建议 5 分钟内），超过则拒绝，防止截获的旧报文重放。密钥按订阅方独立发放，泄露后可单方轮换。

3.3 审计日志

每次 Webhook 投递都要落一条投递日志：事件 ID、目标 URL、HTTP 状态码、耗时、重试轮次、签名验证结果。这张表有三个用途：对接出问题时双方对账的唯一凭据；安全审计时回答"谁在什么时候向哪个外部地址推过什么数据"；以及统计下游接口的健康度，主动发现对方接口劣化。对运维管理系统这类要接审计与等保要求的场景，审计日志本身建议只追加不修改。

四、Kafka 事件总线：从点对点到总线

当对接系统超过三个，点对点接口的数量会按 N×(N-1)/2 增长，每加一个消费者都要改发送方代码，这是集成腐化的起点。

4.1 事件总线拓扑

工单系统作为生产者，把领域事件发布到 Kafka topic，消费者按需订阅：

Topic	事件示例	典型消费者
workorder.events	WORK_ORDER_CREATED / CLOSED	报表、IM 通知、BI
device.events	DEVICE_SCRAPPED / TRANSFERRED	ERP 资产模块
sparepart.events	PART_ISSUED / PART_RETURNED	ERP 库存模块
downtime.events	DOWNTIME_REPORTED	MES 停机看板

生产侧要点：事件信封统一包含 event_id、event_type、occurred_at、producer_version、data；消费侧必须实现幂等（按 event_id 去重，因为 Kafka 的 at-least-once 语义保证不丢但可能重）。跨系统与 Kafka 的桥接有两种做法：轻量的用 Debezium CDC 监听业务表变更发往 topic；对顺序敏感的按设备 ID 做 partition key，保证同一设备的事件有序。

4.2 绞杀者模式渐进替换点对点集成

存量系统里通常已经堆了一批点对点集成：A 系统 HTTP 调 B、B 回头再调 A、定时任务互抽数据库。全部推倒重写风险太大，推荐按绞杀者模式（Strangler Fig）渐进迁移：

挂外观：在点对点调用之间加一层集成网关（Apache Camel / 自研轻量网关），调用方先改为调网关，网关原样转发，行为不变。
落事件：网关收到请求后除了转发，同步把事件镜像发布到 Kafka topic，新的消费者只订阅 topic，不再直调原系统。
切流量：观察一段时间后，把原调用方对老接口的依赖逐个下线，事件总线成为唯一通道。
收尸：老点对点代码与临时表下线，网关上该路由标记废弃。

这个过程的节奏控制比技术更重要：每次只迁移一条链路，迁移前后用双跑对比（同一事件新旧两路各处理一次，比对结果）验证一致性，出问题随时切回。集成架构改造期间业务工单流转一天都不能停，这也是 CMMS 这类执行系统的现实约束。

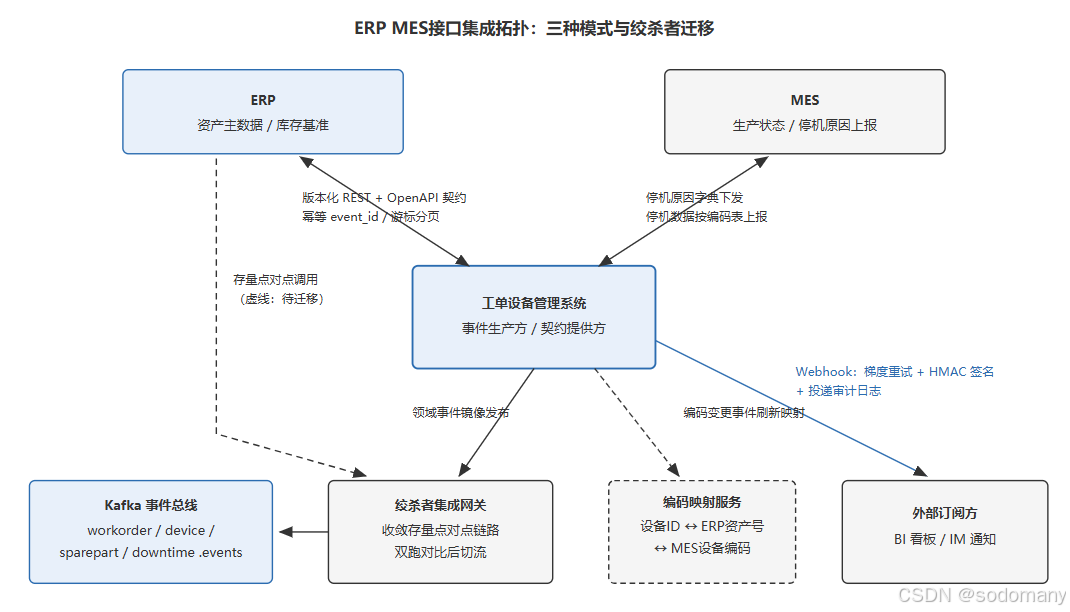

下图为三类集成模式在 ERP/MES 对接中的分工示意：REST API 承担查询与主动写入，Webhook 承担对外推送，Kafka 承担内部事件扇出，绞杀者网关收敛存量点对点链路。

! $ERP MES接口集成整体拓扑$ diagrams/16-ERP-MES集成接口图.jpg)

集成拓扑中容易遗漏的一条链路是主数据对齐：设备编码映射表需要在 ERP、MES、工单系统三方同步初始化，图中集成网关下方的"编码映射服务"专门承担这一职责，任何一方编码变更都会产生事件刷新映射。

实操要点

先画数据方向矩阵：每类数据（资产/备件/停机/组织）标明权威源与订阅方，再选集成模式
设备编码规则与 ERP/MES 在实施初期对齐，建 asset_mapping 映射表并纳入变更流程
所有对外接口走 OpenAPI 契约先行，路径版本化，v1 废弃窗口与 Sunset 头明确告知
每个事件报文必须携带 event_id 幂等键，接收方建幂等表并按月分区清理
Webhook 强制 HMAC-SHA256 验签 + 时间戳防重放，常量时间比较，密钥按订阅方隔离
Webhook 梯度重试 + 死信人工重放，投递日志全量落库
Kafka 消费端按 event_id 幂等，顺序敏感的按设备 ID 做 partition key
存量点对点集成按绞杀者模式逐条迁移，双跑对比验证后再下线老链路
备件库存以 ERP 期末账为准，工单系统只保流水，月度对账出差异报告

技术总结

本篇围绕工单设备管理系统的 ERP/MES 集成，覆盖了三条主线：数据同步场景的权威源划分（资产归 ERP、备件双向流水、停机编码先行）、三种集成模式的工程细节（OpenAPI 契约与版本化、Webhook 的重试验签审计、Kafka 事件总线与幂等消费），以及用绞杀者模式收敛存量点对点集成的迁移路径。核心判断是：集成问题的根子多数不在接口代码，而在主数据治理------设备编码映射表建不起来，再优雅的事件总线也只是搬运脏数据。下一系列篇将转向设备侧的物理接入层：MQTT、TCP 私有报文与 Modbus 三类协议在 IoT 采集中的选型与落地。
