平芯微OVP/OCP保护芯片全系盘点与选型参考
从USB口限流到60V高压前端，一篇看懂怎么选
平芯微的过压过流保护产品线划分得比较细：有限流专用的纯OCP，有只做过压关断的纯OVP，也有OVP+OCP二合一的复合保护，另外还覆盖输入反接、防倒灌、双向限流这几类特殊需求，锂电池充电芯片里也有内置OVP的型号。电压跨度从低压USB端口一直到高压电源前端，输出电流大致落在1A到10A区间。常见的落地场景包括USB接口供电、电子烟、可穿戴设备、车载电子、充电前端以及服务器电源等。
OVP和OCP各管哪一段
先说OVP（Over-Voltage Protection，过压保护）。它盯的是输入电压：一旦输入超过设定阈值，芯片立刻关断内部功率通道，把后级系统和异常电压隔开。5V USB这类标准电源用固定阈值的型号就行；如果是多电压平台、车载电源或者工业输入，就得选外部可调阈值的方案。
再说OCP（Over-Current Protection，过流保护）。它监测的是负载电流：输出短路或者电流超过设定值时，芯片会限流、关断或者进入打嗝状态。支持外部可调OCP的型号，可以按接口类型、电源带载能力和线材规格来设定保护点。
两颗配合起来用，"电压过高"和"电流异常"两类故障都能兜住。有些型号还会叠加输入反接保护、防倒灌、过流锁存、双向限流、短路保护甚至LDO，适合对电源路径安全要求更高的整机设计。
全系列产品速览

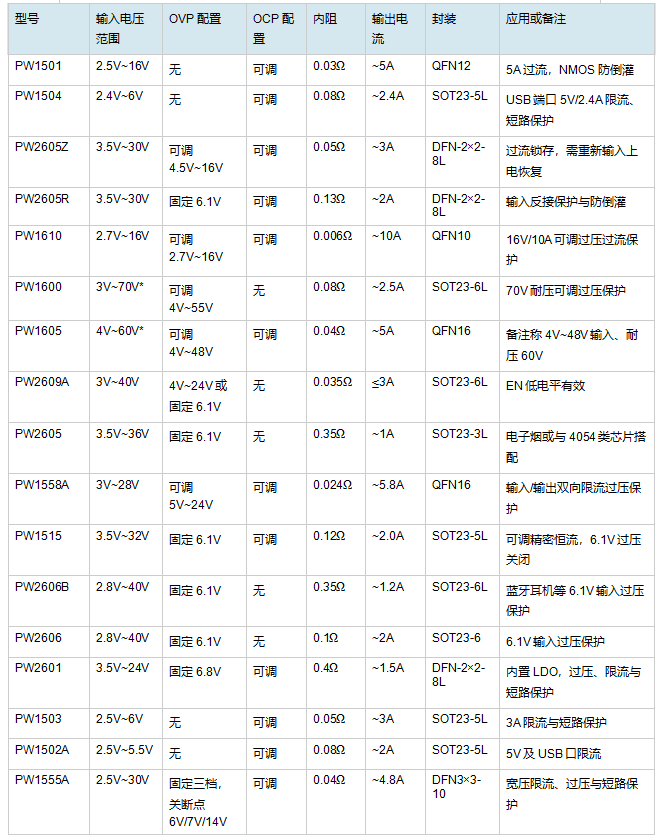

平芯微目前在列的OVP/OCP相关型号都汇总在上图里。下面按系列逐个说明，重点看输入范围、保护配置、内阻、输出电流和封装这几个维度。
纯OCP限流系列：只做电流管理
小电流USB口：PW1502A、PW1503、PW1504
这三颗是低压端口限流和短路保护的常用料。输入范围分别是2.5V～5.5V、2.5V～6V和2.4V～6V，标称输出电流约2A、3A、2.4A，封装统一为SOT23-5L。
普通5V USB口按目标电流选就行：2A以内用PW1502A，2.4A选PW1504，3A选PW1503。三款都支持可调OCP，做USB输出、电源分配或者负载短路保护都合适。
大电流加防倒灌：PW1501
PW1501输入范围2.5V～16V，导通内阻0.03Ω，标称输出约5A，QFN12封装。除了可调OCP之外，它用NMOS实现防倒灌，适合既想压低通路损耗、又要拦住反向电流的电源路径。
纯OVP过压系列：只管电压异常
固定6.1V的小封装：PW2605、PW2606、PW2606B
PW2605是SOT23-3L封装，OVP固定在6.1V，输入3.5V～36V，标称约1A输出，常用于电子烟或者搭配4054类的充电芯片。PW2606和PW2606B同样固定6.1V关断，输入范围2.8V～40V，标称电流分别约2A和1.2A，蓝牙耳机这类5V输入设备用得比较多。
阈值可调、内阻低：PW2609A
PW2609A输入3V～40V，OVP可以在4V～24V之间设定，也可以直接用固定6.1V，内阻0.035Ω，标称输出不超过3A，SOT23-6L封装。小封装、低损耗、阈值可调这几个需求同时存在时，车载、便携和充电前端设计都可以考虑它。
官网还能查到PW2609，但状态已标为停产，官方明确建议改用PW2609A。新项目就不要再导入停产料了。
高压输入场合：PW1600
PW1600面向更高压的应用：SOT23-6L封装，OVP可调范围4V～55V，内阻0.08Ω，标称约2.5A输出，按70V耐压的可调过压保护芯片来定位。高压热插拔、车载和宽压输入前端都能用。不过工作电压范围和耐压值一定要以最新规格书复核为准。
OVP+OCP复合保护：一颗同时管住电压和电流
过流锁存型：PW2605Z
PW2605Z输入3.5V～30V，OVP可调4.5V～16V，OCP同样可调，内阻0.05Ω，标称约3A输出。它的过流保护是锁存逻辑------触发之后要重新给输入上电才能恢复。如果希望过流故障被明确隔离、不要自动反复重启，选这种逻辑比较合适。
反接防倒灌型：PW2605R
PW2605R是固定6.1V OVP加可调OCP的组合，输入3.5V～30V，内阻0.13Ω，标称约2A输出。特点是带输入反接保护和防倒灌，接线环境复杂、可能接反电源或者存在反向电流风险的场合，这颗比较对口。
10A大电流：PW1610
PW1610输入2.7V～16V，OVP可调范围2.7V～16V，OCP可调，内阻只有0.006Ω，标称约10A输出，QFN10封装。低压大电流电源路径都用得上，比如大功率USB供电、锂电池设备和大电流负载保护。
双向电源路径：PW1558A
PW1558A输入3V～28V，OVP可调5V～24V，OCP可调，内阻0.024Ω，标称约5.8A输出。官方备注写明它是输入/输出双向限流过压保护芯片，存在双向供电或者角色切换需求的电源路径可以考虑。
宽压大电流前端：PW1605
PW1605的OVP和OCP都可调，内阻0.04Ω，标称约5A输出，QFN16封装。页面备注为4V～48V输入、耐压60V，定位中高压大电流前端保护。需要留意的是，页面参数栏另有4V～60V的写法，实际工作电压以正式规格书确认后的数据为准。
三档固定关断：PW1555A
PW1555A输入2.5V～30V，提供3.3V、5V、12V三档对应方案，网页列出的过压关断点分别是6V、7V和14V。OCP可调，内阻0.04Ω，标称约4.8A输出。不想费劲调阈值、希望用固定档位简化设计的宽压系统，可以优先考虑它。
充电前端恒流型：PW1515
PW1515是固定6.1V OVP加可调OCP，输入3.5V～32V，页面注明支持可调输出精密恒流，标称约2A输出，适合充电前端的过压加恒流保护。
按场景选型建议

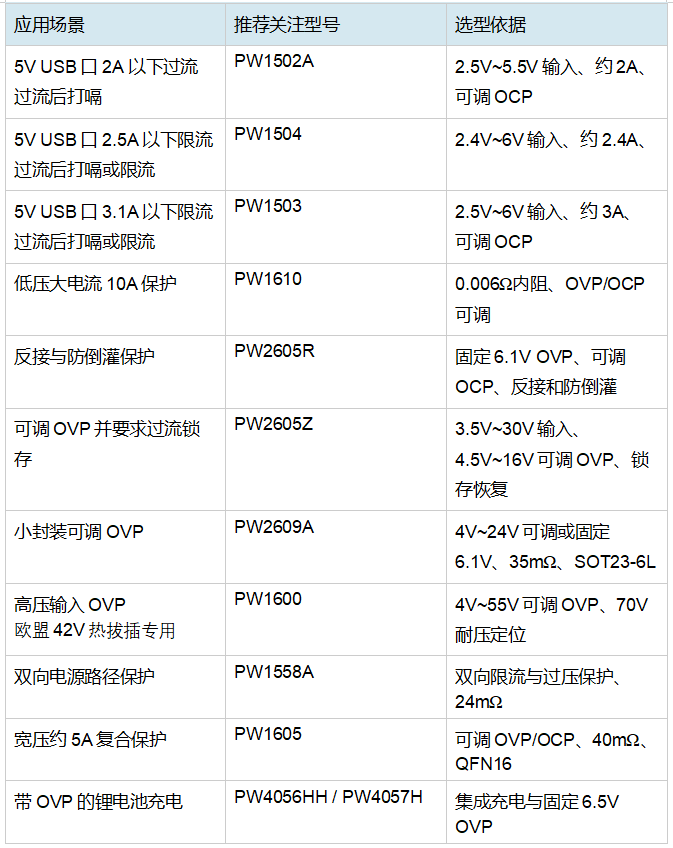

上图按应用场景给出了推荐型号和选型依据：5V USB口小电流限流从PW1502A、PW1504、PW1503里按电流档挑；低压大电流看PW1610；反接和防倒灌选PW2605R；要过流锁存的选PW2605Z；小封装可调OVP用PW2609A；高压输入考虑PW1600；双向电源路径选PW1558A；宽压约5A复合保护用PW1605；需要带OVP的锂电池充电方案则看PW4056HH和PW4057H。
