声学相机介绍

一、什么是声学相机

声学相机(Acoustic Camera),又称声学成像仪、声像仪,是一种通过麦克风阵列采集声场、利用波束成形算法计算声源分布,并将声场结果以图像形式直观呈现的声学测量仪器。它能够"看见声音"------把看不见的声波转化为可视化的彩色声像图,叠加在光学摄像头拍摄的真实画面上,从而精确定位噪声源的位置和强度。

声学相机由以下几部分组成:

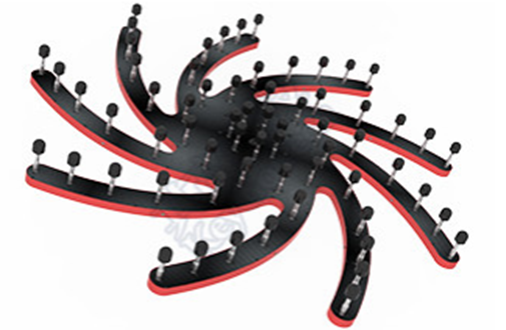

• 麦克风阵列:由数十个(常见 32、64、128 个)传声器按特定几何形状排布(如螺旋阵列、圆形阵列、矩形阵列等)组成,用于同步采集声场信号;

• 数据采集系统:多通道高速同步采集,将模拟声信号转换为数字信号;

• 波束成形处理器:运行 DAS(延时求和)、DMAS(延时相乘求和)等算法,计算声源的空间分布;

• 光学摄像头:拍摄被测对象的真实图像,用于声像融合;

• 显示终端:将声像图与光学图像叠加显示,直观呈现声源位置与强度。

二、特点

• 非接触式测量:无需接触被测物体,可在一定距离外完成测量;

• 全场快速扫描:一次测量即可覆盖整个扫描平面,无需逐点测量;

• 声源可视化:将声音直观转化为图像,降低声源定位的技术门槛;

• 多声源识别:能够同时定位和分离多个声源;

• 实时成像:可实现实时或准实时的声场显示,适合动态监测。

本文章由威三学社威三学院出品

对课程感兴趣可以私信联系
