GPT Images 2.5将手稿转时序图效果不佳

于我而言,GPT Images 2.5此次最大的亮点是超强的绘图和 Sketch 草图参考能力。这意味着,平时徒手绘制的各种时序图、框架图、流程图也许可以让GPT轻松转换成电子版插入到文档里了。

实际效果如何?我分几个案例做了体验。

传统手写框图

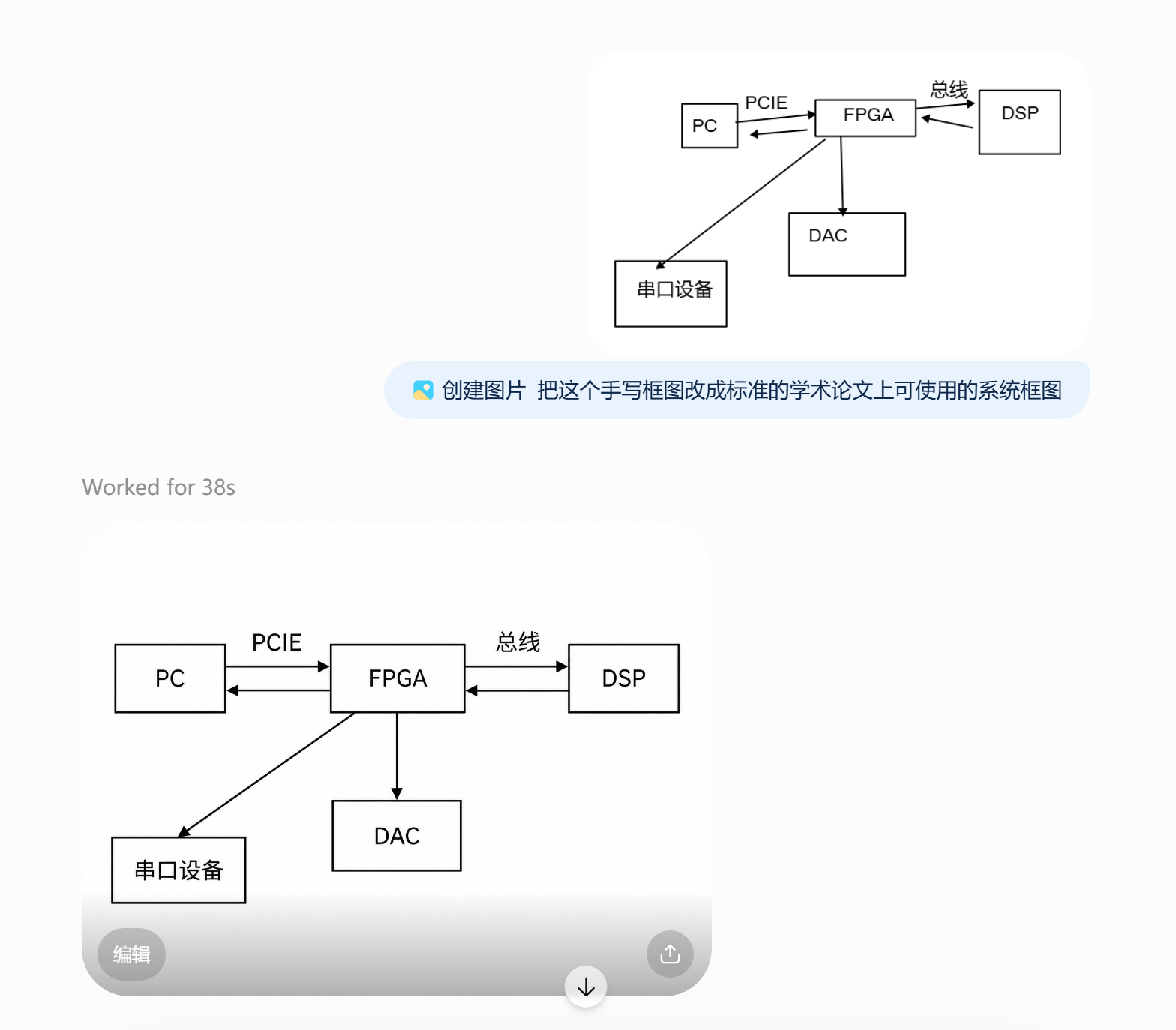

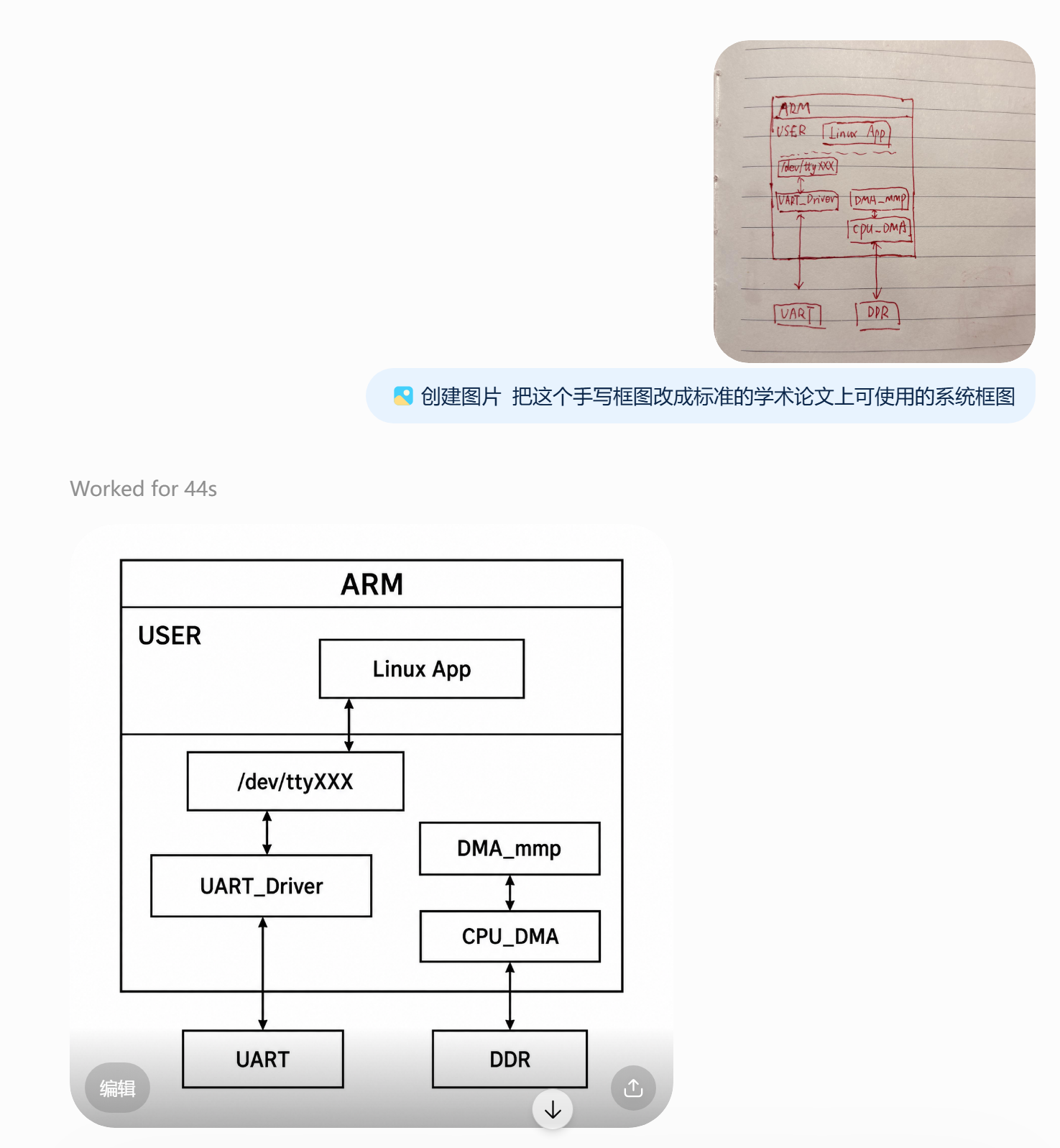

我把在纸上手绘的系统框架图给到了GPT Images 2.5,让它生成标准、学术可用的系统框图。

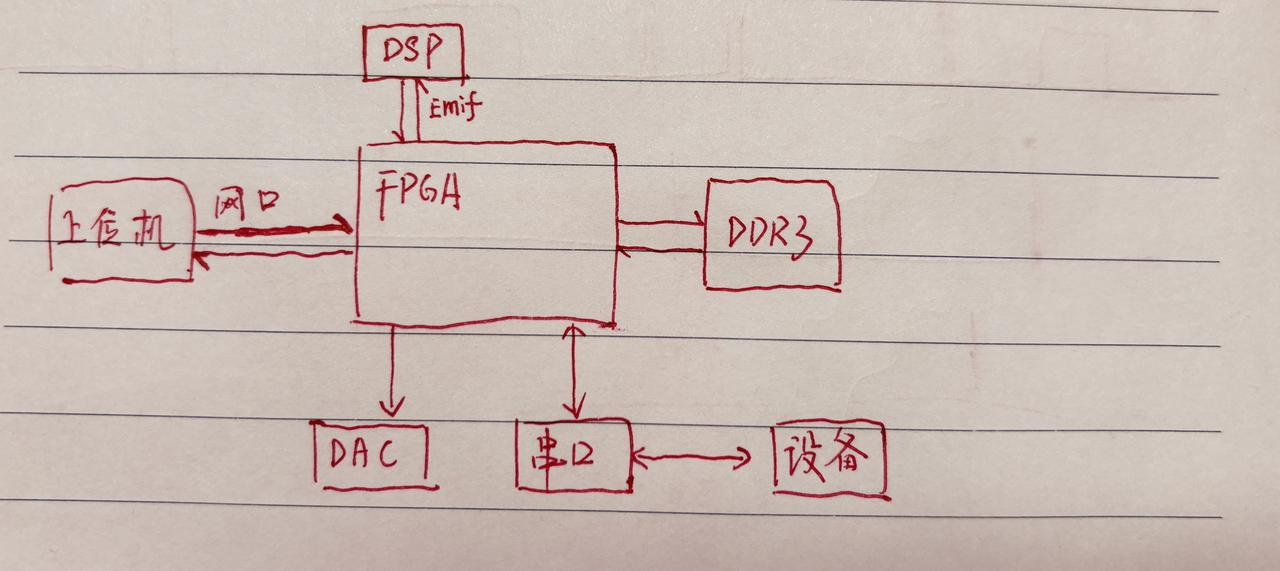

原草稿是写在纸上的,这在日常工作和研发环境里很常见。毕竟灵感这东西跟腹泻一样,说来就来。例子里用到的稿子整体就是歪歪扭扭,有些字连我自己都得连蒙带猜。

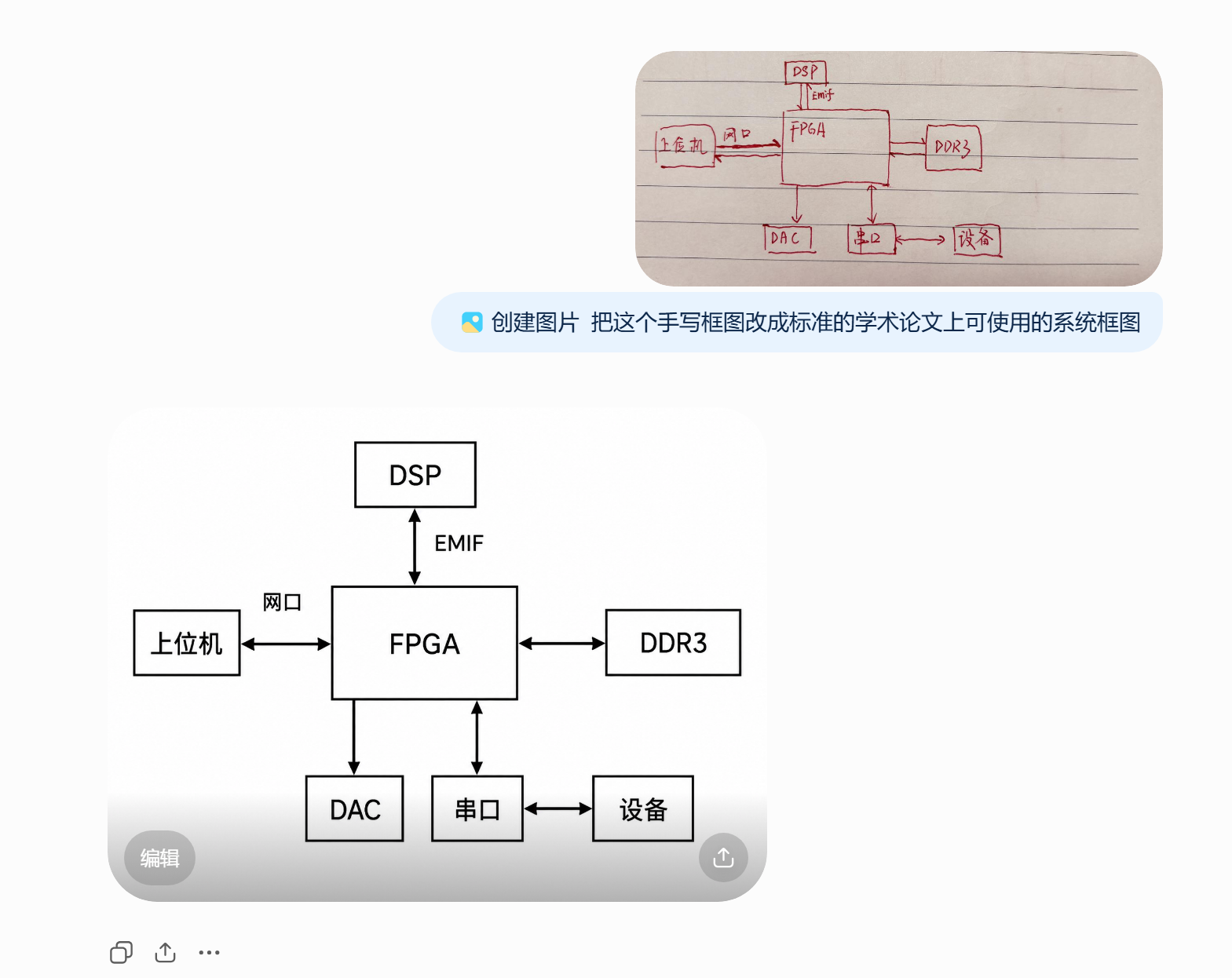

但GPT最终给出的框图确实非常迅速且板正,识别了关键元素,并完全复刻了原手稿里面的框图和关系。一个邋遢汉进去,西装革履出来。

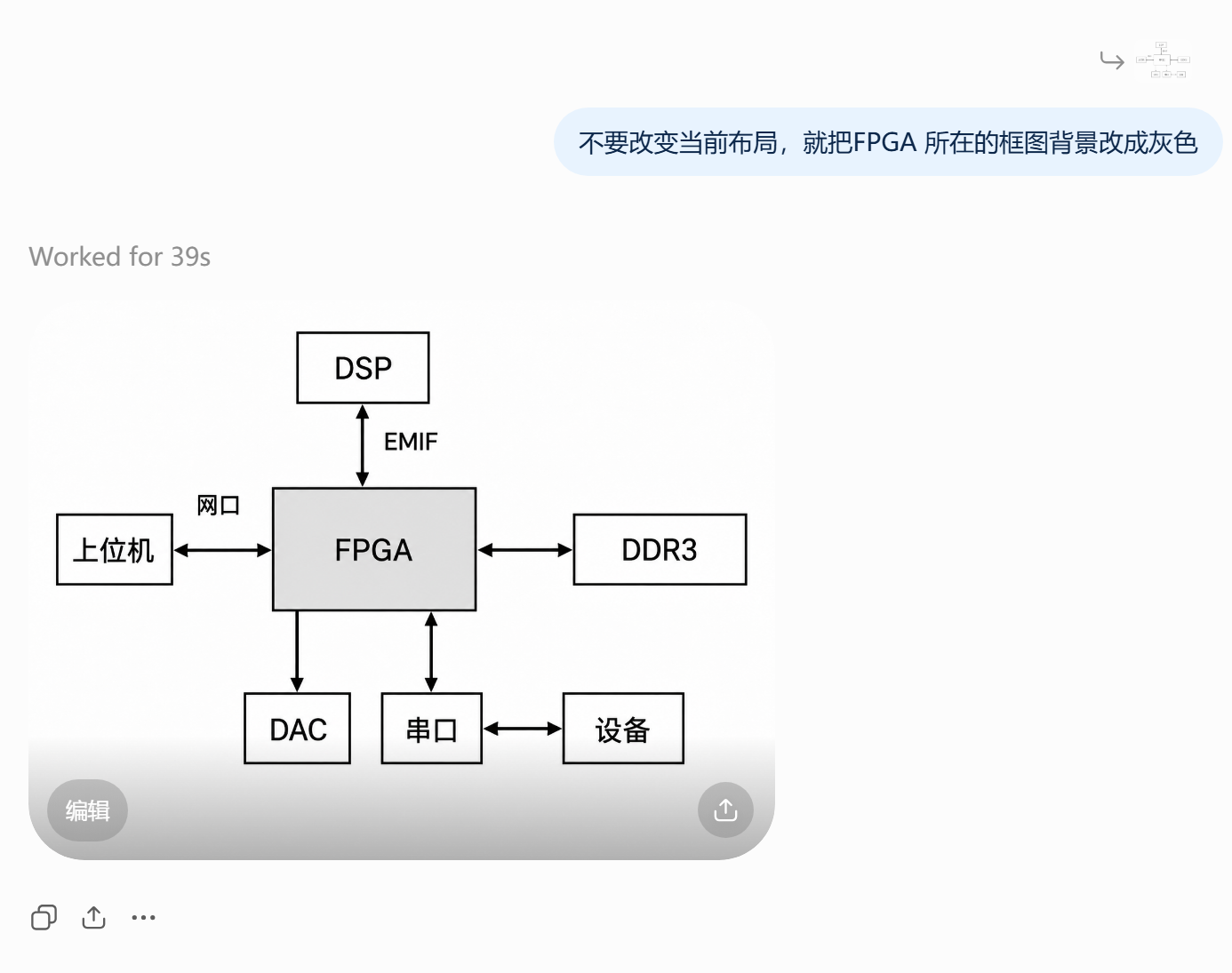

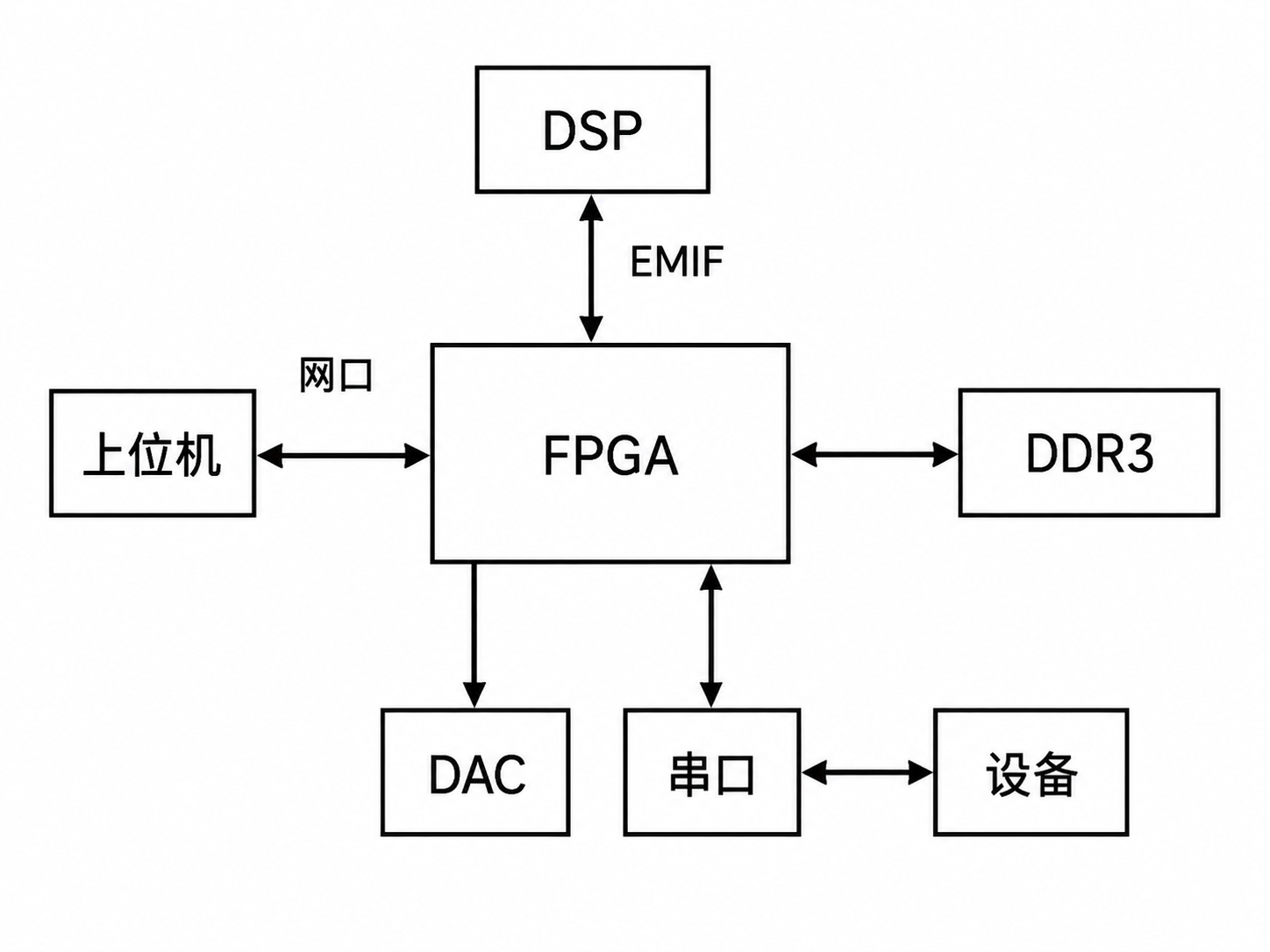

当然,也不用担心生成的框图是图片不能修改,图片左下角有一个"编辑"按钮,点击后,就可对已经生成的图进行修改编辑。本例里,我就让GPT Images 2.5将"FPGA"所在的框图背景改成灰色,效果依旧稳定。

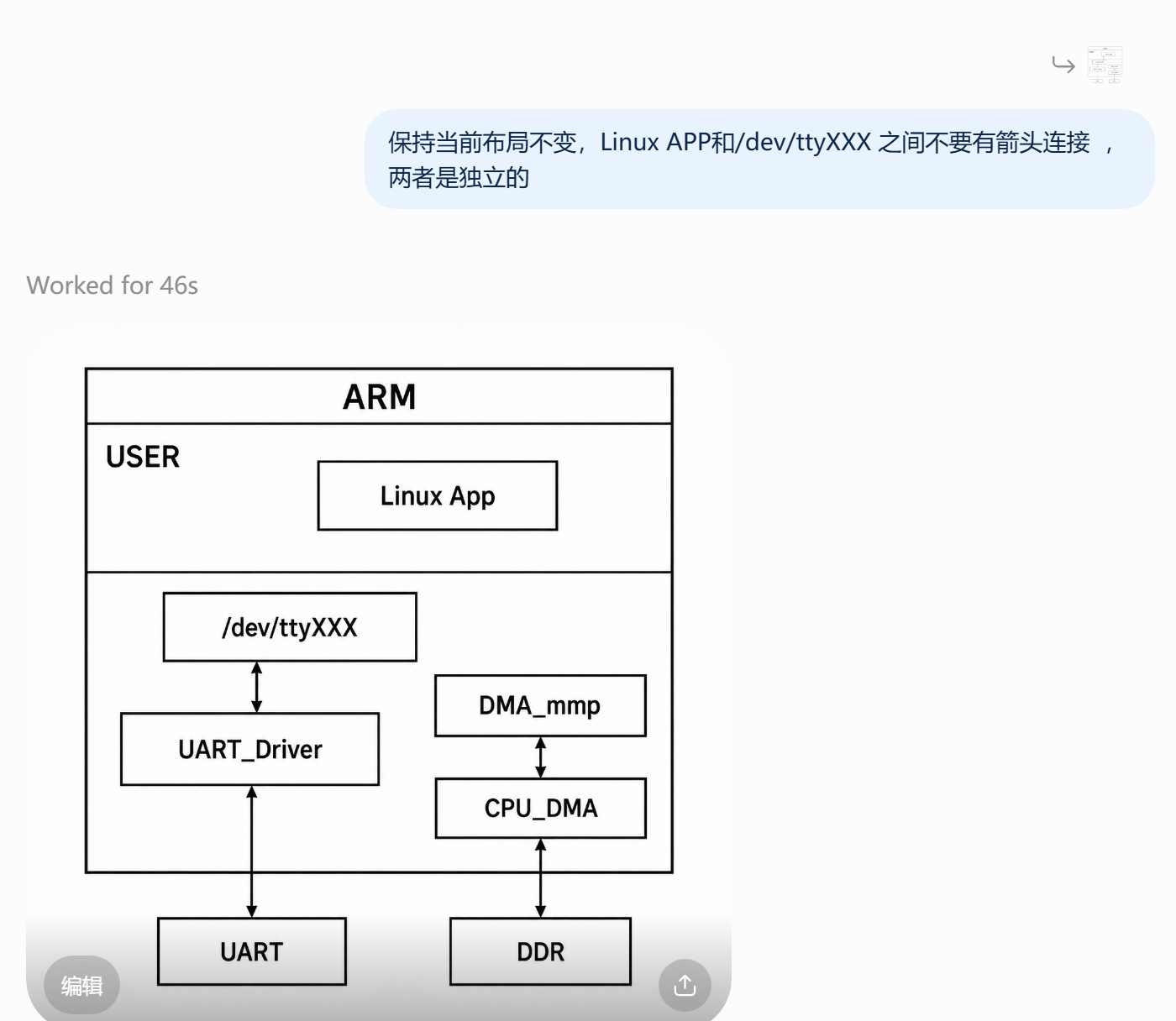

后续又测试了好几个类似案例,整体来说,GPT Images 2.5对于传统手绘的系统框架有好很的识别和复刻能力。即便有些细节会错误,也能够通过其"编辑"功能进行修正。

Sketch 手绘框图

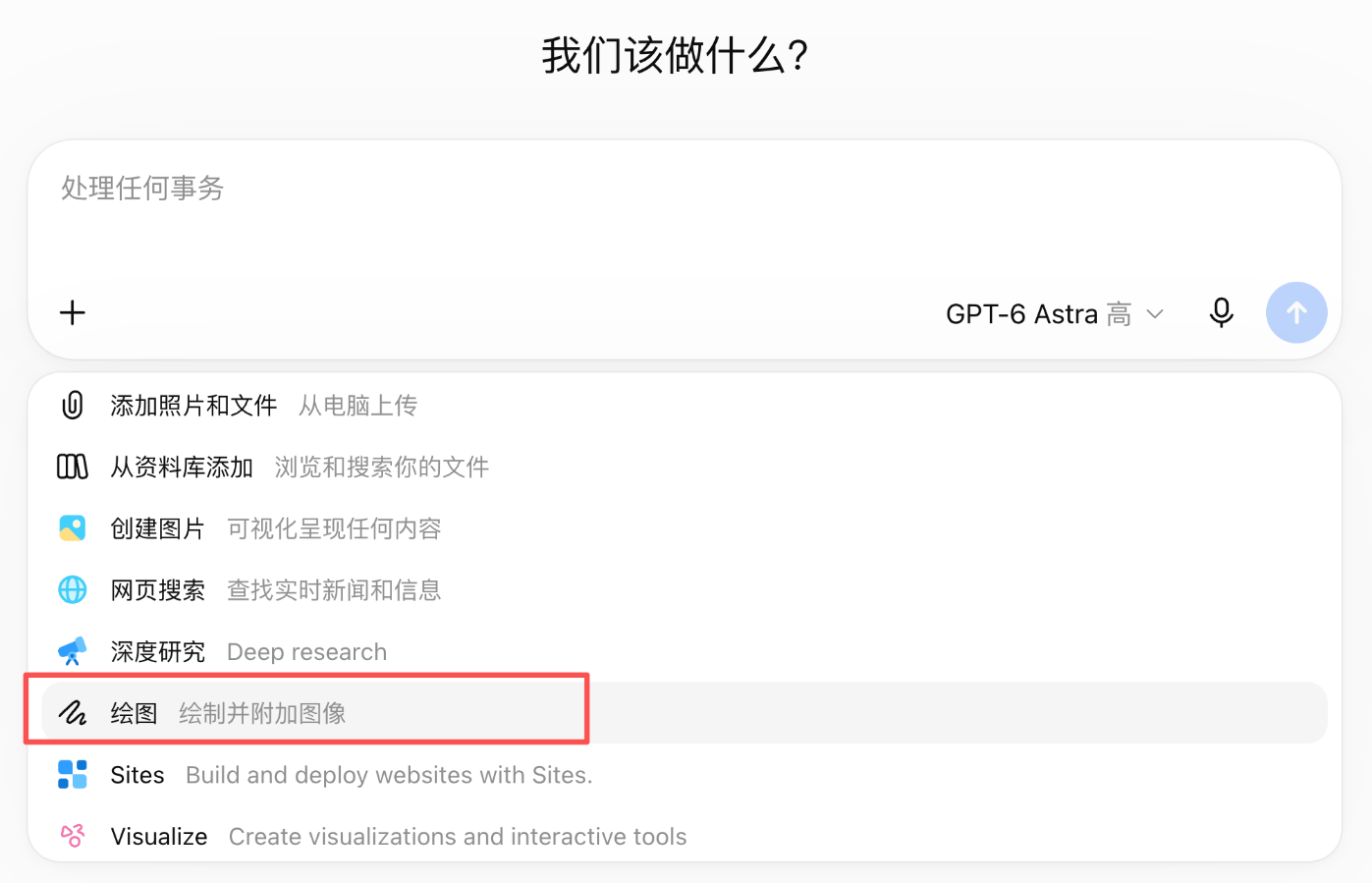

Sketch 手绘是GTP此次更新最重要的功能。用户可以在GPT提供的画板上进行涂鸦,并且以此为基础让GPT生成对应的图片。

很多博主用它测评了涂鸦变实景的反差案例,效果确实好。作为严肃的技术博主,我更关注的是该功能对科研绘图的帮助。

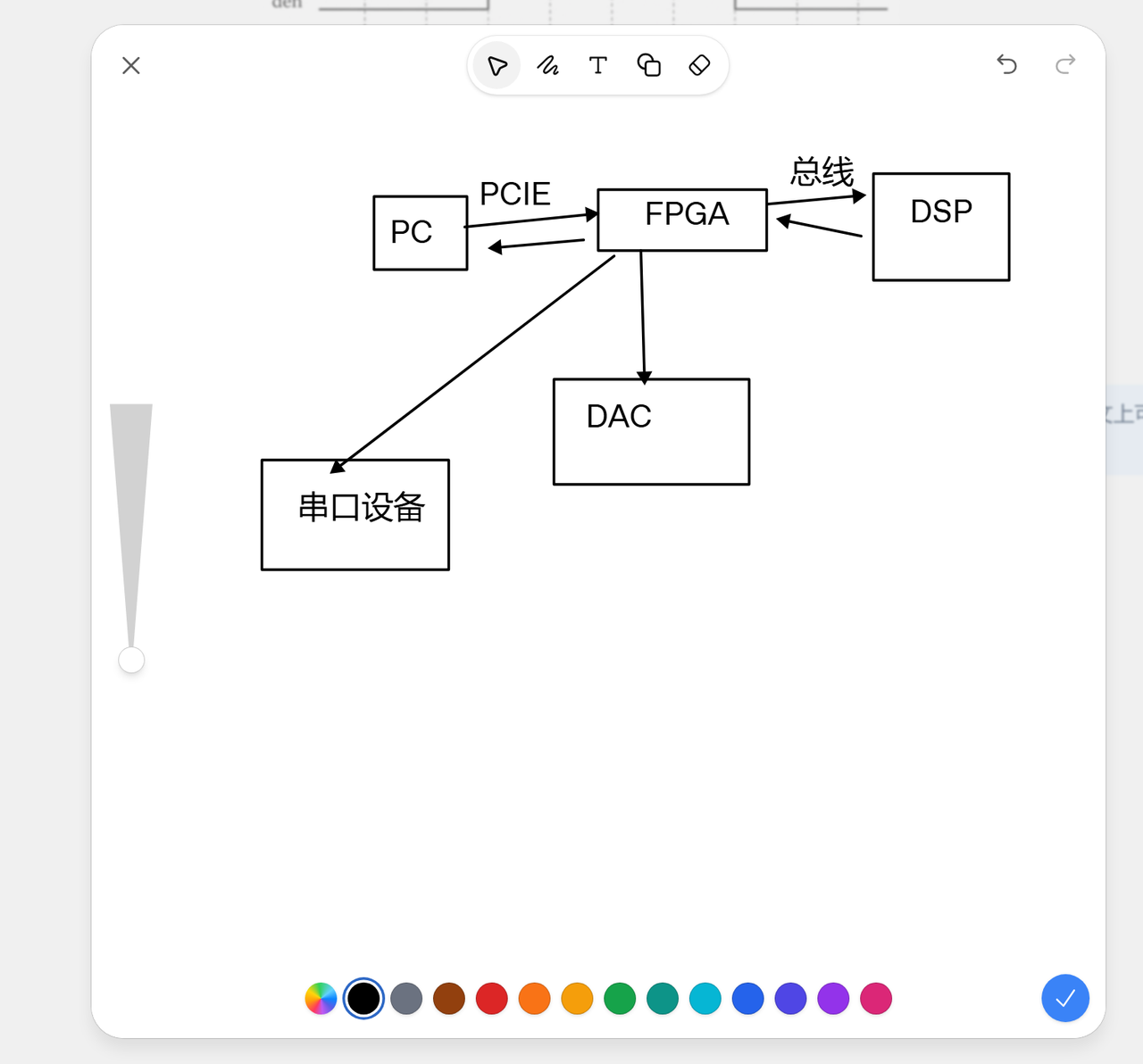

我依旧拿系统框图作为例子。我在画板上涂鸦了一个嵌入式系统的示意图。可以看到,细节非常粗糙,连线都没有闭合,排布更是凌乱。

但只要把语义表达清楚,GPT的给出的结果一如既往的稳定。

综上,无论是给纸上的手绘亦或是Sketch 里的框图草图,GPT Images 2.5都已经很适合作为科研论文、项目文档里轻量级的框图助手了。

时序图

当然,遗憾依旧有。GPT Images 2.5生成的时序图错误率依旧比较高。

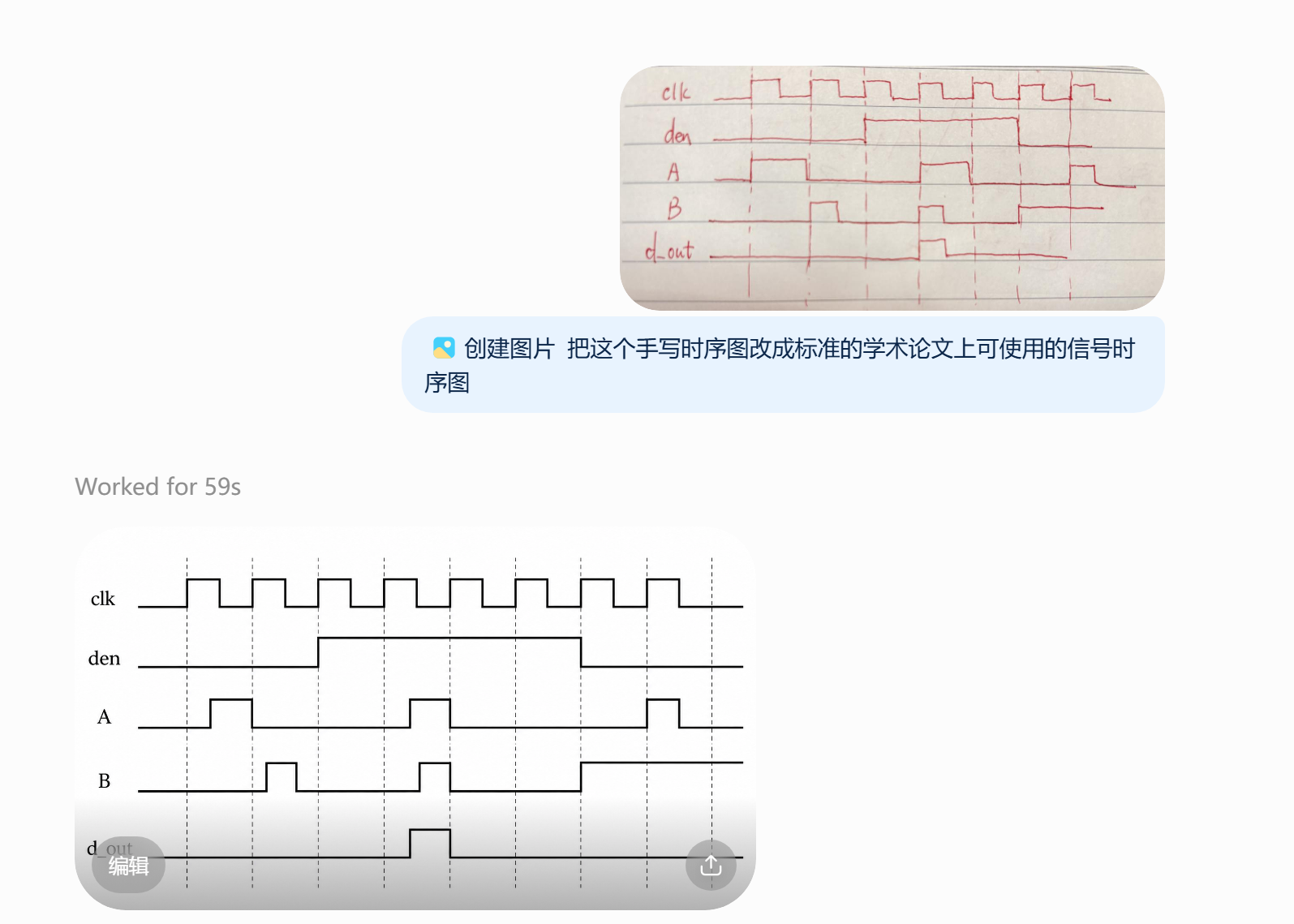

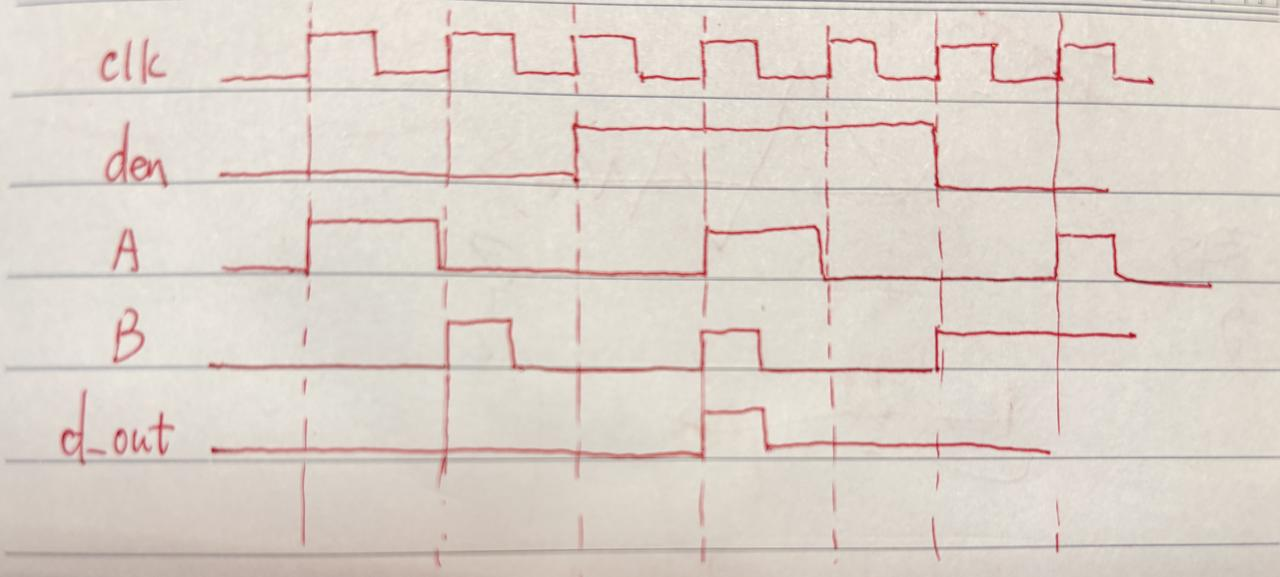

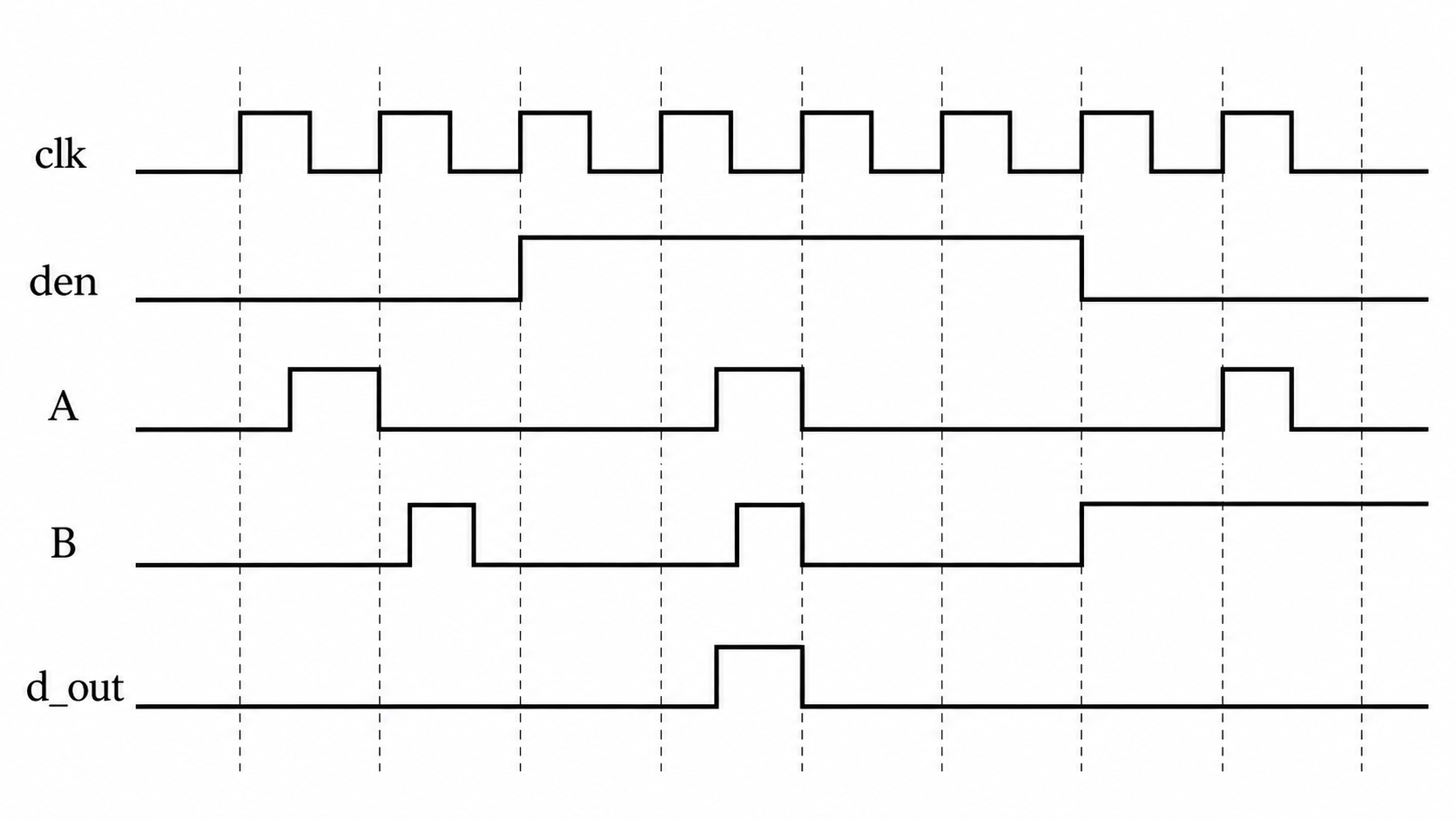

上述例子可以看到,虽然GPT把手绘时序图上的时序的大概模样画出来了,但是细看其时序关系并不正确。尤其每一个时钟下对应的相位参数,有明显误差。

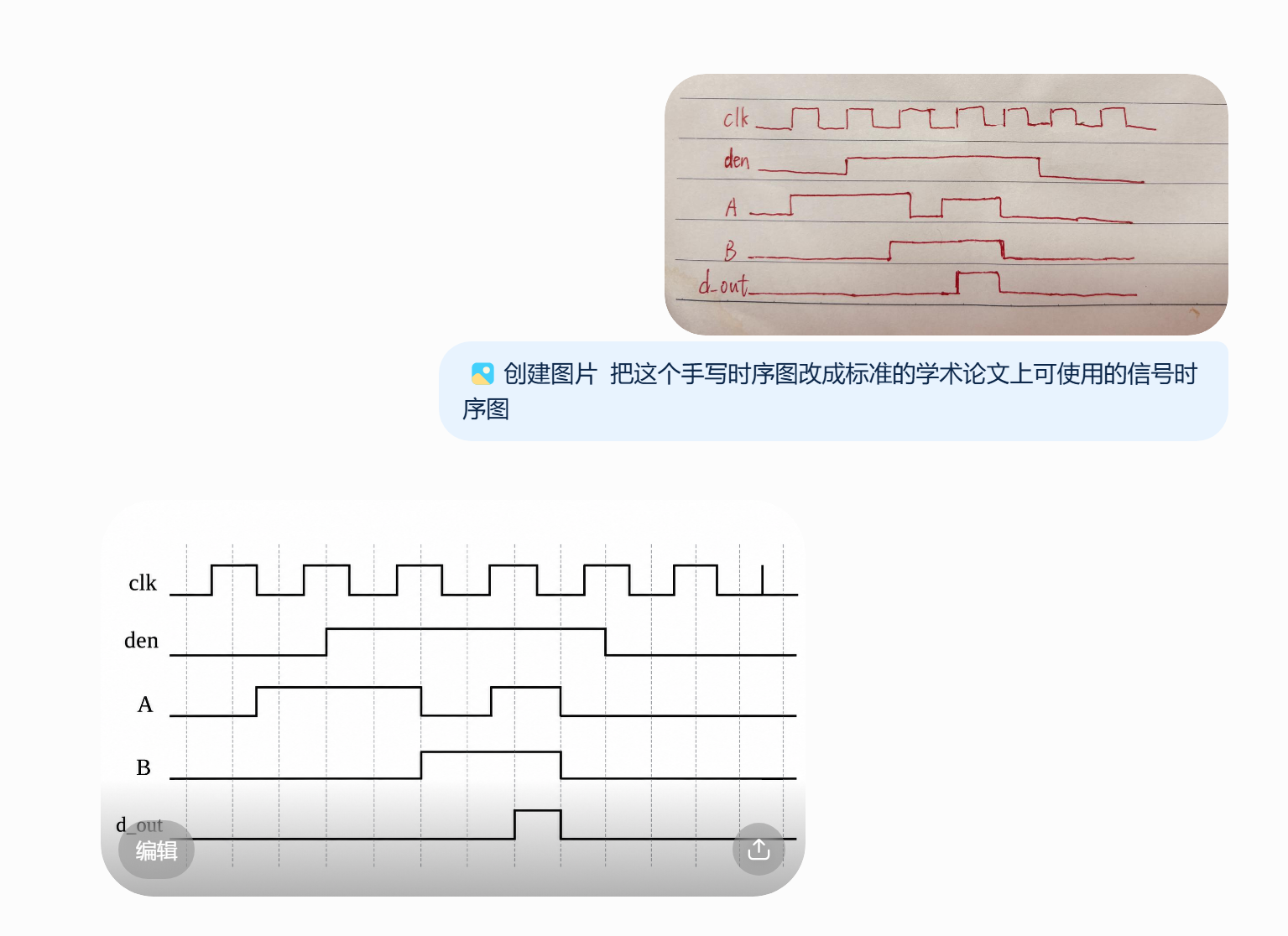

为了提高正确率,我甚至又在手绘图上新增了上升沿的标记,以此突出时序关系,但是AI给出的结果依旧有错误。

也很好理解,时序性的图,要求AI工具同时对多个元素间的时间关系有精确的把控,这对图像识别、语义理解能力是指数级的要求。可见时序这个难题,不光我等凡夫俗子驾驭不住,强如OpenAI也照样在它面前丢人现眼。

所以啊,如果需要绘制时序图,当前最佳的方式还是如之前文章讨论的:先让AI生成带有时序语义的"伪代码",然后再调用相关绘图工具生成专业的图表。具体可以关注同名工钟号,私我拉你一起和FPGA群友交流。

折腾一番略失望。虽然通用绘图能力提升不少,但GPT Images 2.5在科研绘图这方面还是存在能力死角。照着速度,我这辈子可能注定要跟时序图、流程图这些杂事纠缠到死了。这大概就是命,像潘金莲注定要开窗,不经意的晾衣竿会砸出一辈子的孽缘。
