做电力物联网和表计通信这几年，从居民台区集抄到工业能源管理项目大大小小接触了不少。经常有刚入行的同事或者客户问：现在智能电表都不用人工抄表了，那用电数据到底是怎么传到后台的？还有个大家最好奇的点：通信方案这么多，为什么 RS485 这个看起来有点 "老" 的技术，反而成了智能电表的标配？
今天就从系统架构、技术原理再到工程踩坑经验，把这件事讲透，内容偏实操，适合做表计开发、系统集成的朋友看。
一、智能电表的两级数据传输架构
很多人以为智能电表是直接连云平台，实际上行业通用的是**「本地采集汇聚 + 远程上行上报」**的两级分层架构，整条链路分为三个核心角色：
1.1 终端感知层：智能电表
作为整条链路的数据源头，电表实时采样电压、电流、有功 / 无功电能、功率因数、频率等电参数，本身具备计量、存储、通信三大核心能力。
单块电表不会直接和远端主站通信，都是先接入本地的汇聚设备。
1.2 本地汇聚层：集中器（采集终端）
集中器相当于整个链路的 "中间网关"，负责汇总一个台区、一栋楼宇或一个园区内所有电表的数据，完成数据缓存、协议转换、本地逻辑处理。
电表到集中器这一段，就是我们常说的本地通信，也是 RS485 最主要的应用场景。
1.3 远程主站层：电力管理平台
集中器将汇总后的数据，通过广域网上传到电力主站或云平台，完成电费结算、线损分析、故障告警、用能分析等业务逻辑。
集中器到主站这一段称为远程上行通信，常用方案包括 NB-IoT、4G/5G、光纤以太网、电力专网等。

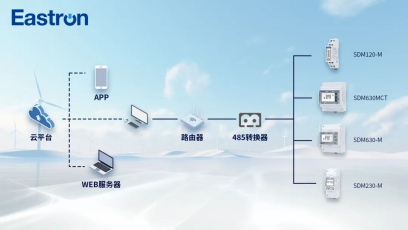

简单来说，完整的数据流向就是：智能电表 → 集中器 → 电力主站 → 前端应用，我们手机端查到的每日用电明细，就是这条链路最终输出的结果。
二、本地通信三类主流技术方案对比
本地通信是整个数据链路的基础，目前主流有三种技术路线，各自适配不同的场景，没有绝对的优劣，只有是否匹配项目需求。
2.1 RS485 有线总线
基于差分信号的有线总线技术，通过双绞线实现多设备组网通信。
- 优势：通信稳定性高、抗电磁干扰能力强、数据实时性好、误码率极低；
- 劣势：需要单独布线，施工量和线缆成本会随节点数量增加；
- 适用场景：新建住宅小区、商业综合体、工业园区、厂房等布线条件好、电表集中、对数据可靠性要求高的场景。
2.2 电力线载波（PLC）
以现有电力线缆为传输介质，通过载波信号实现数据传输，无需额外布线。
- 优势：节省布线成本，施工周期短，特别适合存量改造项目；
- 劣势：受电网负载波动、谐波干扰、线路阻抗变化影响大，通信稳定性波动明显，抄表成功率受现场环境影响大；
- 适用场景：老旧小区改造、布线难度极高的存量台区，以及成本敏感型的表计升级项目。
2.3 短距无线通信
包含 LoRa、Sub-1G 微功率无线、红外等无线传输方案。
- 优势：无需布线，安装部署灵活，适配分散点位；
- 劣势：穿墙能力有限，强电磁环境下抗干扰能力弱，电池供电设备存在运维更换成本；
- 适用场景：分散安装的独立表计、布线困难的偏远点位，一般作为补充方案，很少用于大规模集中计量。
从行业实际应用占比来看，新建项目只要现场布线条件允许，RS485 基本都是首选方案，核心原因就是它在可靠性和工程成本之间的平衡最优。
三、RS485 适配电力计量场景的核心技术原理
RS485 并不是速率最高的通信技术，也不是部署最灵活的，但它是最精准命中电力现场痛点的方案。从技术层面看，五大核心特性决定了它的主流地位。
3.1 差分传输机制，天生抗强电磁干扰
电力现场最突出的问题就是强电磁干扰（EMI）：变压器、配电柜、大功率电机都会产生复杂的电磁场，普通单端通信很容易出现误码、丢包。

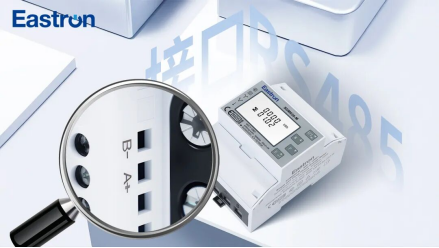

RS485 采用平衡差分驱动的方式，使用两根信号线 A、B 传输幅度相等、相位相反的差分信号，接收端通过计算两个信号的差值提取有效数据。外界注入的共模干扰会在两根线上同时出现，差值计算时会相互抵消，因此具备极强的共模抑制能力。
这也是为什么在配电室、工厂车间这类高噪环境中，RS485 依然能保持极低的误码率，保证计量数据的准确性。
3.2 传输距离与波特率的平衡，适配大范围组网
RS485 的传输距离和通信波特率强相关：
- 9600bps 及以下低速率下，可靠传输距离可达 1200 米；
- 115200bps 速率下，也能覆盖百米级距离。
对于常规的台区、楼宇、中小型厂区来说，这个传输距离刚好可以完整覆盖，无需额外增加中继设备，既减少了故障点，也降低了施工和物料成本。
3.3 总线型拓扑，支持多节点低成本组网
RS485 支持总线型网络拓扑 ，一条双绞线主干线就可以挂载多个终端节点，所有设备并联在总线上。
常规的 RS485 收发器单总线支持 32~128 个节点（具体数量取决于收发器芯片规格、波特率和线缆质量）。
在智能电表场景中，一个区域几十上百块表非常常见。如果每块表都单独走线到集中器，布线量和成本会非常高。总线型拓扑大幅简化了布线，施工和后期运维都更高效。
3.4 工业级硬件规格，环境适应性强
智能电表的安装环境十分复杂：户外表箱要经受高低温、潮湿、粉尘，配电室还有振动、浪涌等风险。
主流 RS485 收发器芯片普遍为工业级规格，工作温度范围覆盖 - 40℃~85℃，同时具备较强的抗静电、抗浪涌能力，长期运行故障率低。对于电力计量这种 "装上就要长期稳定运行" 的场景，成熟可靠的技术远比新颖技术更有价值。
3.5 协议生态完善，全行业互联互通
RS485 本身只是物理层标准，上层可以承载多种行业协议。在电力计量领域，Modbus-RTU 、DL/T 645都是通用度极高的标准协议，几乎所有主流电表和集中器都支持。
这意味着不同厂商的设备只要遵循相同协议，就可以实现互联互通，系统集成、后期扩容、设备替换都不会被单一厂商绑定，无论是国内项目还是出口海外都具备极强的通用性。
四、RS485 组网的工程落地注意事项
原理归原理，实际工程落地很容易踩坑。分享几个项目里总结出来的实战经验，都是踩过坑换回来的结论。
- 波特率不要盲目求高
现场节点多、传输距离远的时候，优先选 9600bps 甚至更低的波特率，通信稳定性会有明显提升。计量场景对速率要求不高，稳定永远优先。 - 总线两端必须接终端电阻
总线首尾两端要各接一个 120Ω 的终端电阻，用于阻抗匹配，减少信号反射导致的通信异常。长距离、高波特率场景下，这一步绝对不能省。 - 优先选用屏蔽双绞线
线缆建议用屏蔽双绞线，屏蔽层单端接地（避免两端接地形成地环流烧坏芯片），既能提升抗干扰能力，也能减少对外的电磁辐射。 - 节点数量留足余量
不要卡着收发器的标称节点上限来设计，建议预留 20% 左右的余量。比如标称 32 节点的芯片，实际用到 25 个左右就差不多了，避免总线负载过重导致通信不稳定。 - 选型确认协议细节
选电表的时候别只看有没有 RS485 接口，一定要确认支持的协议类型、寄存器映射、数据格式，不然后期系统对接的时候很容易出现各种兼容问题。
五、总结
智能电表的数据传输，本质是分层协作的两级架构：底层负责采集，中层负责汇聚，上层负责处理和应用。
RS485 能成为智能电表本地通信的主流方案，靠的不是技术先进性，而是它在抗干扰能力、传输距离、组网成本、环境适应性、协议通用性这几个核心维度上，找到了最适合电力计量场景的平衡点。
对于做电力电子、表计开发、系统集成的工程师来说，理解 RS485 的技术特性和工程边界，合理选型、规范施工，比盲目追求新技术更重要。毕竟在电力计量领域，数据准确、运行稳定，永远是第一优先级。
