腾讯地图瓦片接入方案：一个 Bun 代理，让 Mapbox / Leaflet / OpenLayers 通用

@ $toc$

一句话方案 ：用一个 Bun 写的瓦片代理，把腾讯瓦片的两条私有规则收在服务端，对外只暴露标准 {z}/{x}/{y} 模板。前端三个引擎都用同一行 URL 接入，不用改引擎代码。

源码在这里（完整可跑，无第三方依赖）：github.com/giszhc/tenc...

一、先看效果

OpenLayers 加载腾讯地形图，全国视角：

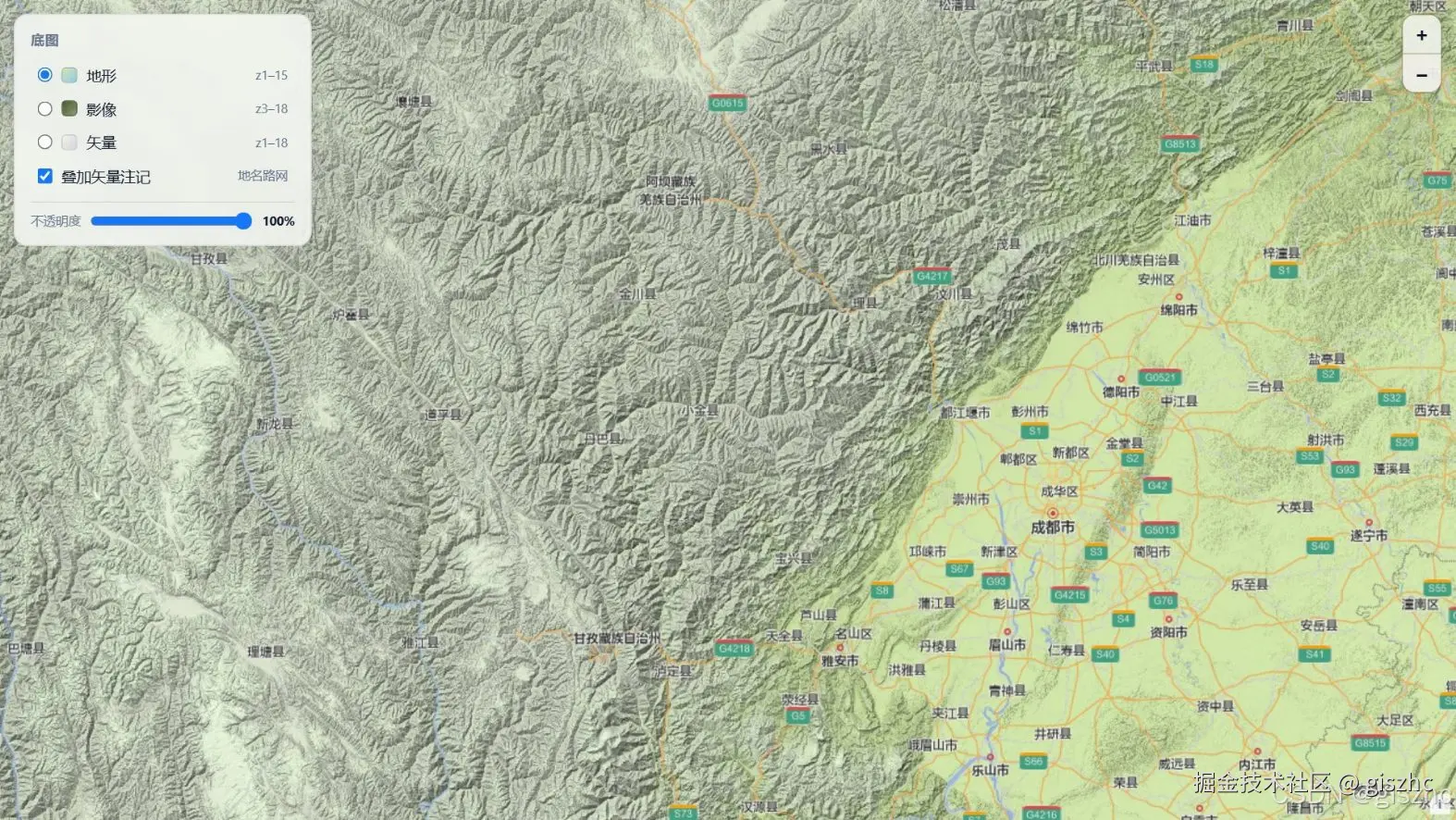

地形图的价值在山区才看得出来。这是川西，晕渲、等高线、沟谷走向都很清楚，右边是成都平原：

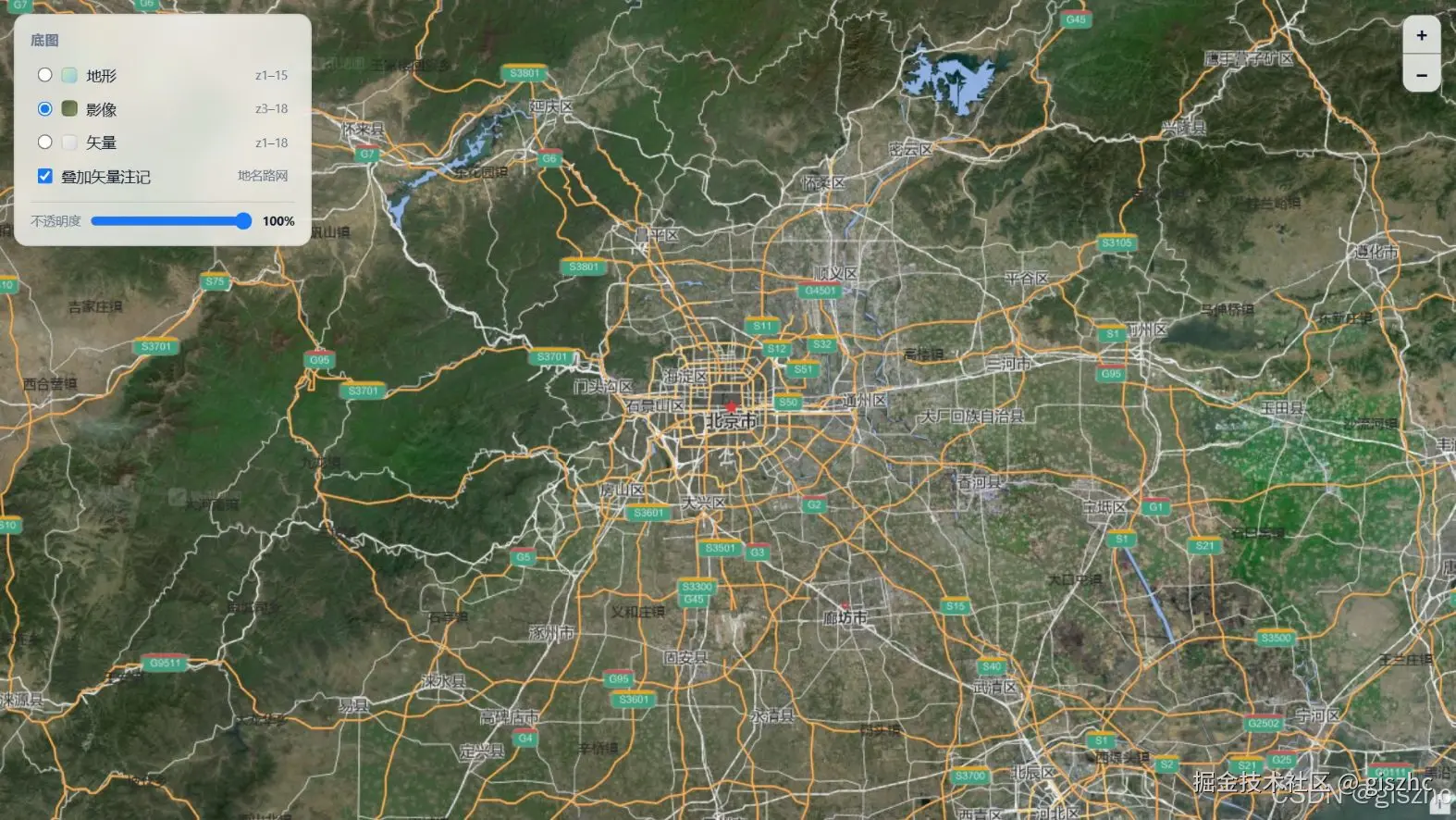

同一个页面切影像底图，路网和地名注记叠在影像上：

矢量底图：

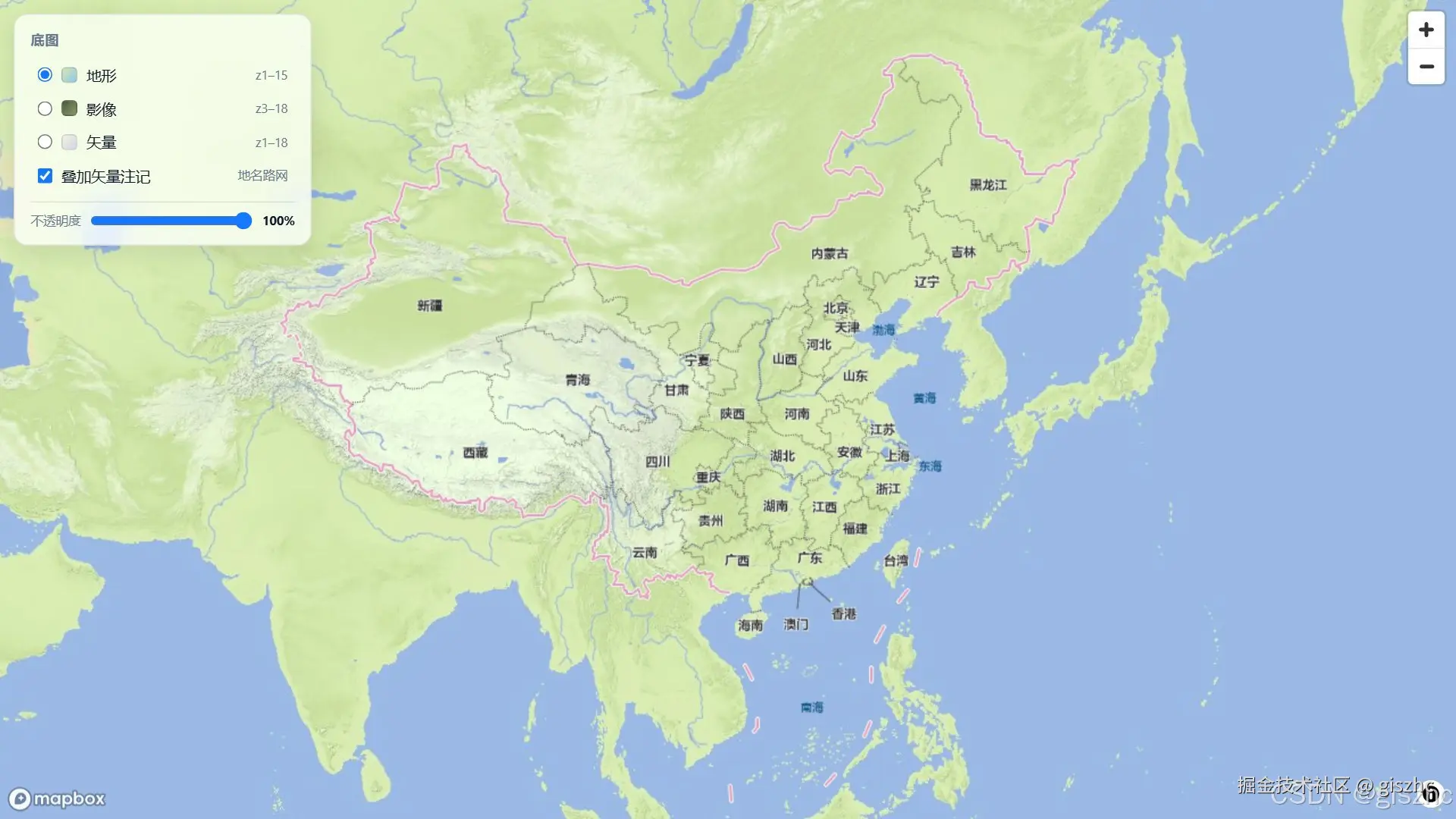

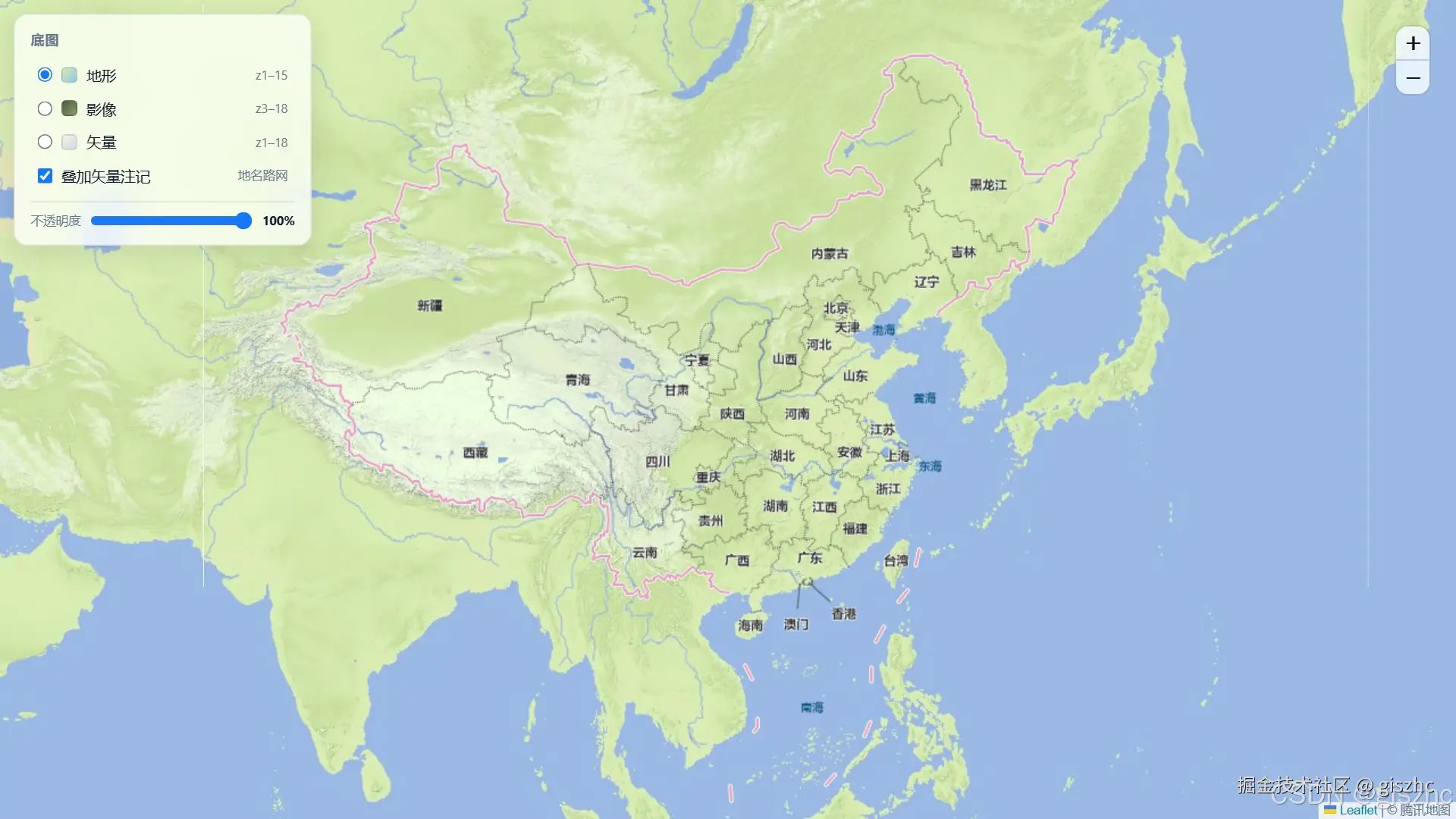

Leaflet 和 Mapbox GL JS 加载的完全是同一批瓦片：

三个引擎的可视范围、瓦片层级、底图内容是同一套，切换引擎不用重新调底图。

二、问题出在哪

腾讯的瓦片服务没有公开文档，规则只能实测。用 node 的原生 fetch 逐级打，看状态码、字节数和文件头：

js 复制代码

const res = await fetch(url, { headers: { Referer: 'https://map.qq.com/', 'User-Agent': 'Mozilla/5.0' } })
const buf = Buffer.from(await res.arrayBuffer())
console.log(res.status, buf.length, buf.subarray(0, 4).toString('hex'))
// ffd8ffe0 → JPEG   89504e47 → PNG   696e7661 → "inva"（无数据）

打出来两条硬规则：

规则一：行号是 TMS 方向，y=0 在最南端，标准 XYZ 的 y 必须翻过来：

js 复制代码

const ry = 2 ** z - 1 - y

不翻的话，demTiles 直接返回 0 字节，sateTiles 返回一张空白占位图。两种都不报错，很容易往别的方向查半天。

规则二：路径前两段不是 z 和 x ，而是 x>>4 和 ry>>4，每 16×16 张瓦片归一个子目录：

bash 复制代码

https://p{s}.map.gtimg.com/demTiles/{z}/{x>>4}/{ry>>4}/{x}_{ry}.jpg

层级上限同样是实测出来的：

图层	有效层级	超限时的表现
`terrain` 地形	1--15	z≥16 返回 9 字节纯文本 `inva`
`img` 影像	3--18	z≥19 返回空白占位图
`vec` 矢量	1--18	---

那为什么不能在前端直接处理？

OpenLayers 有 tileUrlFunction、腾讯自家的 GL JS 有 getTileUrl，它们确实能在前端消化掉这两条规则。但 Mapbox GL JS 的 raster source 只接受 {z}/{x}/{y} 这种占位符模板，没有"用代码算 URL"的入口 。我一开始试了 addProtocol，绕一圈才发现那是 MapLibre 的能力，Mapbox GL JS 根本没这个 API；社区有个 mapbox-gl-custom-protocol 做 polyfill，只适配 v1.9.1，太旧。Leaflet 的 tileLayer 同理，只能填模板。

所以只能把规则挪到服务端。

三、解决思路

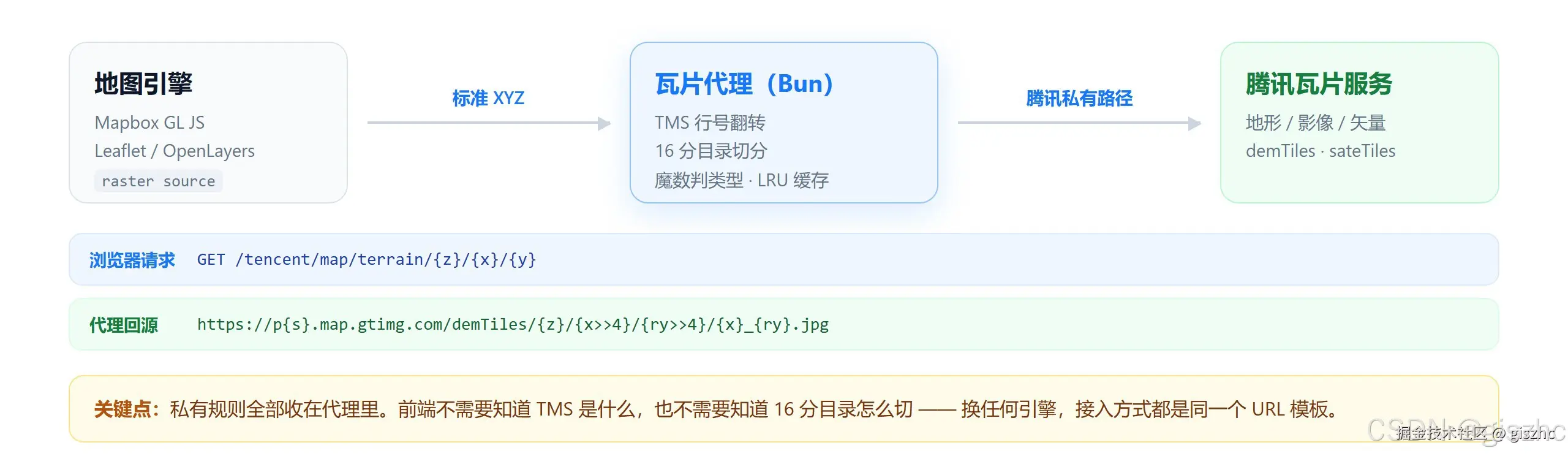

代理对外只有一个接口：

ini 复制代码

GET /tencent/map/{layer}/{z}/{x}/{y}
layer = terrain | img | vec

核心就是把两条私有规则消化掉，二十来行：

ts 复制代码

function upstreamUrl(layer, z, x, y, styleid) {
  const ry = 2 ** z - 1 - y                      // XYZ → TMS
  const s = ['0', '1', '2', '3'][(x + ry) % 4]   // 子域
  const dir = LAYERS[layer].dir

  if (!dir) {                                    // 矢量
    return `https://rt${s}.map.gtimg.com/tile?z=${z}&x=${x}&y=${ry}&type=vector&styleid=${styleid}`
  }
  return `https://p${s}.map.gtimg.com/${dir}/${z}/${x >> 4}/${ry >> 4}/${x}_${ry}.jpg`
}

三件事值得单独说。

① 参数守卫要当成 SSRF 防线来写。 layer 走枚举白名单，z 卡在实测区间，x/y 卡在 0 ~ 2^z-1。这样拼出来的 URL 只可能落到腾讯那几个固定域名上，用户传什么值都跑不出去。顺带解决另一个问题：前端如果没配好 maxzoom，请求会直接被 404 挡住，不会打到上游。

② 图片类型必须看魔数，不能信 content-type。 这是我在这个项目上踩得最久的一个坑：

服务	上游返回的 content-type	实际字节
`demTiles` 地形	`image/png`	JPEG
`sateTiles` 影像	`image/jpeg`	JPEG
`tile?type=vector` 矢量	`application/octet-stream`	PNG

我第一版是按 content-type.startsWith('image/') 判断有效性的，结果 vec 整层 404。查了半天才发现矢量瓦片的 content-type 是 application/octet-stream，被我的判断逻辑当成"上游无此瓦片"给拦了。改成看文件头就正常了：

js 复制代码

function sniffImageType(buf) {
  const b = new Uint8Array(buf, 0, 4)
  if (b[0] === 0xff && b[1] === 0xd8 && b[2] === 0xff) return 'image/jpeg'
  if (b[0] === 0x89 && b[1] === 0x50 && b[2] === 0x4e && b[3] === 0x47) return 'image/png'
  if (b[0] === 0x52 && b[1] === 0x49 && b[2] === 0x46 && b[3] === 0x46) return 'image/webp'
  return null   // 顺带挡掉无数据时返回的纯文本 "inva"
}

③ 两级缓存。 响应带 Cache-Control: public, max-age=604800, immutable，瓦片内容基本不变，长缓存能挡掉绝大部分回源；服务端再挂一层内存 LRU，按插入顺序淘汰。实测回源 100ms 级别，缓存命中降到 1--3ms。

四、三端接入代码

代理跑起来之后，三个引擎都是一行 URL 的事。

bash 复制代码

bun run tencent-tile-proxy.ts

Mapbox GL JS

js 复制代码

map.addSource('terrain', {
  type: 'raster',
  tiles: ['http://localhost:8787/tencent/map/terrain/{z}/{x}/{y}'],
  tileSize: 256,
  minzoom: 1,
  maxzoom: 15,          // 数据上限；地图 maxZoom 可设更大，靠 overzoom 兜住
  attribution: '© 腾讯地图'
})
map.addLayer({ id: 'terrain', type: 'raster', source: 'terrain' })

Leaflet

js 复制代码

L.tileLayer('http://localhost:8787/tencent/map/terrain/{z}/{x}/{y}', {
  minNativeZoom: 1,
  maxNativeZoom: 15,
  maxZoom: 18,
  attribution: '© 腾讯地图'
}).addTo(map)

OpenLayers

js 复制代码

new ol.source.XYZ({
  url: 'http://localhost:8787/tencent/map/terrain/{z}/{x}/{y}',
  tileGrid: ol.tilegrid.createXYZ({ minZoom: 1, maxZoom: 15, tileSize: 256 }),
  attributions: '© 腾讯地图'
})

五、踩坑记录

这一节是这篇文章里最值钱的部分，都是实测撞出来的。

坑 1：Mapbox 的 zoom 和另外两家不是一个基准

三个页面我一开始都写的 zoom: 4，看着没毛病，直到把可视范围量出来对比：

引擎	配置 zoom	可视经度跨度	请求的瓦片层级
OpenLayers	4	103.71°	z4
Leaflet	4	103.71°	z4
Mapbox	4	51.86°	z5

Mapbox 的 zoom 定义在 512px 瓦片上，Leaflet 和 OpenLayers 是 256px 基准。同样写 zoom: 4，Mapbox 的视野只有别家的一半------它的 4 相当于别家的 5。想让三个页面视野一致，Mapbox 得写 zoom: 3。

顺带弄明白一件容易搞混的事：raster source 的 tileSize 只决定"去请求哪一级瓦片"，不影响屏幕上的地理范围。设成 256 时，实际请求层级是 min(mapZoom + 1, source.maxzoom)。也就是说 tileSize 换不了 zoom 基准，只能靠改 zoom 值对齐。

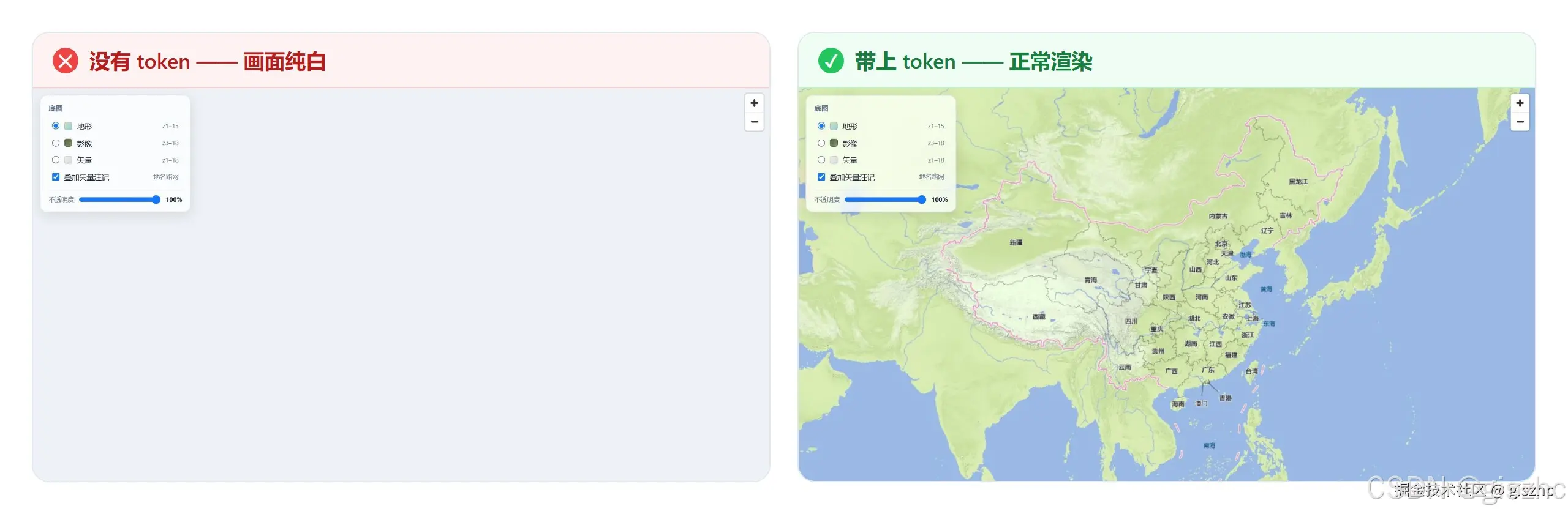

坑 2：Mapbox 没有有效 token 一定白屏

这个坑的迷惑性在于它的表现：

瓦片请求全部 200，load 事件正常触发，areTilesLoaded() 返回 true，但画面就是白的。

翻了下 v3 的压缩源码，里面有个 _revokeAuth()，函数体里有一句无条件的清屏：

js 复制代码

_revokeAuth() {
  const gl = this.painter.context.gl
  // ...
  gl.clear(gl.DEPTH_BUFFER_BIT | gl.COLOR_BUFFER_BIT | gl.STENCIL_BUFFER_BIT)
  // ...
}

Mapbox 在地图 load 之后会调 _authenticate()，拿 token 去服务端校验一次，失败就走 _revokeAuth()，把 WebGL 画布擦干净。

我试过几种绕法，都没用：

配置	结果
`testMode: true`	白屏
`config.REQUIRE_ACCESS_TOKEN = false`	白屏
换成 v2.15.0	白屏

REQUIRE_ACCESS_TOKEN = false 只跳过构造函数里那次"有没有传 token"的检查，跳不过 load 之后的服务端校验。别在这上面花时间，填自己的 token 是唯一解。

坑 3：token 别写进要推 GitHub 的文件

我用自己账号的 pk token，第一版直接写在 HTML 里，push 的时候被 GitHub 拦了：

yaml 复制代码

GH013: Repository rule violations found for refs/heads/main
  ------ Mapbox Secret Access Token ------
  path: tencent-terrain-mapbox.html:119

GitHub 的 secret scanning 不区分你这是公共示例 token 还是私钥，只要格式对就拦。改成从查询参数读就行：

js 复制代码

const MAPBOX_TOKEN = new URLSearchParams(location.search).get('token') || ''

用法 /mapbox?token=pk.xxxxx，token 不进代码库。这个习惯对任何 pk. / sk. 开头的第三方 token 都适用。

坑 4：让注记层压在底图上，三个引擎是三套写法

地形图本身没有地名，要叠一层矢量注记就得保证注记永远在最上面。这件事三个引擎实现完全不同，一套代码抄不了三遍。

Leaflet 得自己建 pane，不能靠添加顺序------切底图的时候，后 addTo 的底图会盖住先加进去的注记：

js 复制代码

map.createPane('labels')
map.getPane('labels').style.zIndex = 300   // tilePane 是 200
L.tileLayer(url, { pane: 'labels' })

OpenLayers 靠图层数组顺序，数组后面的画在上面。有个坑：vec 既可能当底图、也可能当注记叠加，这两种状态必须用两个不同的 layer 实例，共用一个实例可见性会互相打架。

Mapbox 是 style 里 layers 数组的顺序，注记放最后。

坑 5：怎么判断 WebGL 地图到底渲染出来没有

白屏这件事，光断言"瓦片请求 200"是判断不出来的，得看画面。我的做法是 headless 截图之后数像素，这里我自己还踩了一次：

一开始按"非白像素占比"判，阈值取 240，结果白屏的页面也测出了 94% ------因为地图容器的底色 #eef1f5，R 值是 238，低于 240，整片被算成了非白。

换成在地图区域取一块样、数不同颜色数才靠谱：

js 复制代码

const d = ctx.getImageData(420, 200, 500, 400).data   // 只取中间一块，避开面板和控件
const colors = new Set()
for (let i = 0; i < d.length; i += 4) {
  colors.add(d[i] + ',' + d[i+1] + ',' + d[i+2])
}
// 有瓦片：颜色数 2 万以上；白屏：颜色数 = 1（纯底色）

实测：带 token 颜色数 24797，无 token 颜色数是 1。

六、两个还没解决的问题

坐标系是 GCJ-02。 腾讯全系底图都是火星坐标，直接往上叠 GPS 或 shp 数据会整体偏移三四百米------我在北京天安门那边量出来是 597 米。业务数据得先做 WGS-84 到 GCJ-02 的转换。

地形底图没有地名路网。 demTiles 只有晕渲、等高线和高程注记，找地方得叠一层矢量注记。叠的时候把地形透明度压到 60% 左右比较好看。

代理自身还有个限制：内存缓存不落盘，进程重启就没了。要对外提供服务记得加鉴权，这版没内置，只在源码里留了 ALLOWED_ORIGINS 来源白名单。

源码与运行

github源码地址

css 复制代码

tencent-tile-proxy.ts          代理服务（内含 Leaflet 演示页）
tencent-terrain-ol.html        OpenLayers 演示页
tencent-terrain-mapbox.html    Mapbox GL JS 演示页

bash 复制代码

git clone git@github.com:giszhc/tencent-service-proxy.git
cd tencent-service-proxy
bun run tencent-tile-proxy.ts

然后打开 http://localhost:8787/。三个演示页同一套版式，底图可在地形 / 影像 / 矢量之间切，能叠矢量注记、调不透明度。数据和代码都来自腾讯地图的公开瓦片服务，领土表示由腾讯负责。
