从 0 到 1 打造 AI 提示流编排器：条件分支路由、Kahn 图剪枝与 HTTP 节点实战（开源系列 06）

一、引言：告别线性单向流，编排器必须迎来"逻辑决策大脑"

在前五篇文章中，我们为开源 AI 提示流编排器 PatchCat 逐步浇筑起了一套稳健的底座：从最初纯前端与本地 FastAPI 双引擎适配，到基于 Kahn 算法的分层拓扑调度、多模型流式思维链，再到抽屉式多流程管理与仿 Dify 的三层 RAG 私有知识库。

然而，当系统在真实业务场景中试跑时，一个不可回避的结构性瓶颈赫然显现：此前的 PatchCat 本质上只是一条"单向走到底的线性数据管道"。

在现实的 AI Agent 业务中，没有哪套流程是一条平铺直叙的单行道：

意图路由与条件分支：智能客服工单必须先由分类器判断用户诉求（例如技术故障 vs 账单争议 vs 通用咨询），进而分流给不同 Prompt 模板和不同微调模型进行针对性应答；
外部系统联动：AI 不能闭门造车，它必须能作为中枢实时调用外部的 CRM、天气预报、库存中心或企业自建的 OpenAPI；
汇流与多路结果收口：不论分流走向了分支 A 还是分支 B，下游的总结回复节点必须能平滑提取到已激活分支的有效数据，并向终端用户输出最终结论。

将画布由"单向流水线"升级为"具备条件决策与外部网络触角的智能工作流"，听起来顺理成章。但在工程底层，在基于 Kahn 算法的 DAG 拓扑调度中引入 IF/ELSE 动态分支，会瞬间引发图遍历调度中的"分支跳过与汇聚死锁（Reconvergence Deadlock）"危机。

本篇依然秉承我与 AI 搭档（Google Gemini）**全程结对辅助编程（AI Pair Programming）与"干中学（Learning by Doing）"**的原则，真实复盘我们在 PatchCat v0.3.0 中，如何推导演进并攻克这一核心图计算卡点的全过程。

二、关键决策与双向共创：人机启发推演矩阵 (Milestone Co-Discovery)

面对条件分支与网络节点带来的架构挑战，我们拒绝盲目修改现有代码，而是先在草稿本与白板上展开了多轮人机双向启发推演：

关键点 1：条件分支下的"调度死锁"与"动态剪枝"

我提出的业务场景与体验痛点 ：在配置"客服意图分类"预设时，大模型在前方输出了 category = "tech"。画布上的条件分支节点将数据分流给了"技术支持 Prompt 节点"，而"账单咨询 Prompt 节点"理应被跳过。然而，当这两个分支同时连向下游的一个"汇总回复"节点时，整个下游节点由于等不到"账单"分支的数据，直接卡死挂起或报错空指针崩溃。
AI 搭档指出的底层算法瓶颈 ： AI 搭档从图论调度底层指出：我们在系列 02 中实现的 Kahn 算法，是通过全局有向无环图的"入度清零"来划分并发波次（Execution Waves）的。Kahn 算法在编译期默认认为所有入度边都必须交付输出。一旦引入运行期动态分流，未命中的分支如果直接"不执行"，依赖它的下游节点入度将永远无法归零；若强行执行，下游节点又会因为丢失关键变量而抛出异常。
双向共创的方案权衡 (Trade-offs) ：
- 方案 A（动态子图重构）

  ：每遇到条件节点，运行时重新计算下游可达子图并动态剔除死分支。缺点是算法极其复杂，破坏了 React Flow 画布节点的实时状态对应与时间线回溯；
- 方案 B（自上而下的运行时动态分支剪枝 Dynamic Branch Skipping）

  ：最终选型 。完整保留 Kahn 静态分层波次，但在节点调度器中引入 skippedNodes 标记与 NODE_SKIPPED 事件下发。当条件命中某一分支时，未激活分支的下游依赖链自上而下逐级继承 skipped 标记，轻量、纯粹且绝不破坏图拓扑结构的稳定性。

关键点 2：多路汇聚困局与变量聚合器（Variable Aggregator）

我提出的直觉诉求 ：既然分支被标记为 skipped，能不能让普通的下游节点（比如 LLM 节点）"聪明一点"，只要检测到哪个上游有数据就用哪个？
AI 搭档提出的系统规约警示 ： AI 强烈建议不要把这种"或逻辑"隐式耦合进普通的 Prompt、LLM 或 Code 节点中。普通节点的契约职责是"确定性转换"，如果让所有基础节点都支持"部分依赖就绪即可执行"，会导致整个变量引用的作用域解析彻底失控（模糊歧义）。必须遵循 Unix 的单一职责哲学，引入专用的【变量聚合器节点（AggregatorNode）】，作为多分支合流的显式网关契约。

关键点 3：HTTP 节点的网络弹性与协议防线

我提出的连接诉求：支持 GET/POST/PUT/DELETE 与常见鉴权（Bearer / Basic / API-Key），让工作流可以自由调用真实世界的公共与内网 API。
AI 搭档设定的安全与韧性边界 ：前端浏览器直发请求存在两大隐患：一是恶意协议注入（如通过变量拼接构造出 file:// 或 javascript: 伪协议诱发 XSS / SSRF 泄露）；二是网络偶发抖动。AI 搭档提出：必须在执行前实行协议白名单强制断言，并在遭遇 500/502/503/504 等服务端瞬态故障时，强制引入基于几何级数的指数退避重试（Exponential Backoff Retry）。

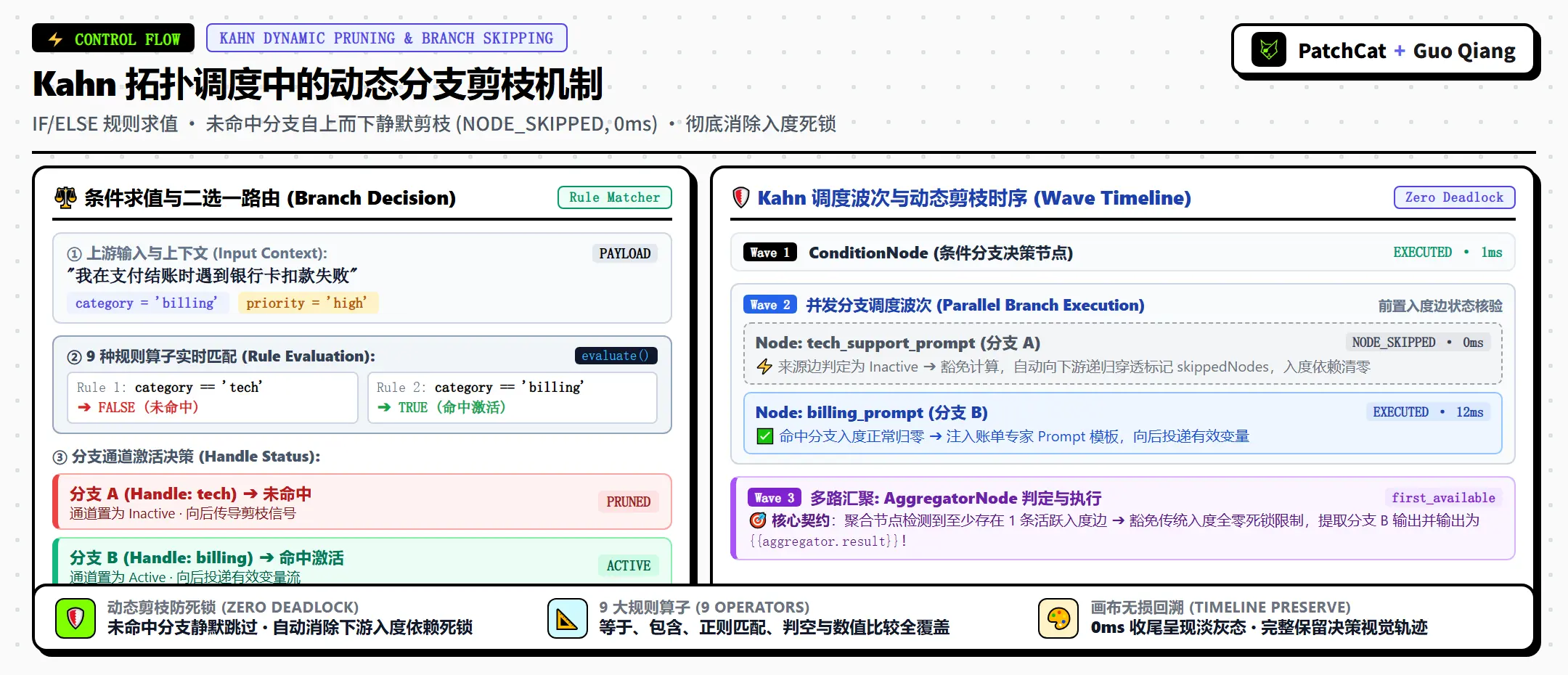

三、核心技术剖析一：Kahn 拓扑排序中的"动态分支剪枝"算法

在 src/engine/browser-engine.ts 中，我们为工作流引擎引入了动态条件求值与分支跳过逻辑：

1. 9 种条件规则匹配器 (Rule Matcher Engine)

为了覆盖业务中各种复杂的判断诉求，我们在 ConditionNode 中定义了 9 大常用逻辑算子。我们坚持采用客户端确定性算法，严禁使用不受控的 eval()，彻底杜绝原型链污染与代码注入风险：

规则分类

算子标识 (operator)

匹配规则与逻辑语义

典型应用示例

文本精确比对

equals / not_equals

字符串精确相等/不等（自动 trim 消除首尾空白容错）

category equals 'billing'

包含子串关系

contains / not_contains

检查输入字符串是否包含目标子串（模糊意图分流）

user_query contains '退款'

数值大小比较

greater_than / less_than

动态将输入转换为浮点数比对（支持金额、权重与分数）

amount greater_than 500

判空与有效性

is_empty / is_not_empty

检测数据是否为 null、undefined 或纯空白字符串

auth_token is_not_empty

正则模式匹配

regex_match

正则表达式动态求值（内置 try/catch 拦截非法模式语法）

email regex_match '^\w+@\w+\.\w+'

在数据契约层面，每一个条件规则都被抽象为标准配置对象：

json 复制代码

{
  "variable": "{{classifier.category}}",
  "operator": "equals",
  "value": "billing"
}

2. 波次调度器中的分支判定与静默跳过（Dynamic Branch Skipping）

在基于 Kahn 算法的分层调度循环中，每个波次的节点在正式触发前，必须自上而下计算输入边（Incoming Edges）的状态，其调度逻辑包含 4 步精密推演：

前置状态核验 ：遍历当前节点的所有输入边，检测其前序节点是否被标记为 skippedNodes，或来源 Handle 是否属于未命中分支；
两类节点的差异化跳过契约 (Skipping Invariant) ：
- 普通执行节点（LLM / Prompt / Code）：契约是"严格全量依赖就绪"。只要存在任何一条来自未激活分支的输入边，整节点判定为跳过；
- 聚合节点（AggregatorNode） ：契约是"多路互斥网关"。只要检测到至少存在 1 条处于 Active 状态的入度边，即豁免跳过判定，正常触发调度！
静默收尾与向下穿透（0ms Termination） ：判定为跳过的节点不会抛出异常中断执行，而是派发 NODE_SKIPPED 事件并以 durationMs: 0 立即收尾，将其 ID 加入 skippedNodes 集合，自动向下游后序依赖链递归传递；
画布无损决策轨迹回溯：前端捕获到跳过事件后，卡片呈现淡灰色禁用态，完整保留从路由判断到剪枝跳过的可视化推演脉络。

相比于动辄几十行冗余的遍历判断，其内核判定契约极其精炼：

php 复制代码

// src/engine/browser-engine.ts (分层波次中自上而下的跳过判定契约)
const shouldSkip = node.data.type === 'aggregator'
  ? !incoming.some(edge => isEdgeActive(edge, skippedNodes, nodeActiveBranch)) // 聚合节点：至少1条活跃即触发
  : incoming.some(edge => isEdgeInactive(edge, skippedNodes, nodeActiveBranch)); // 普通节点：全量依赖严格就绪

if (shouldSkip) {
  skippedNodes.add(node.id); // 记录剪枝节点，自动向下游所有后序依赖穿透传播
  eventQueue.push({ type: 'NODE_SKIPPED', payload: { nodeId: node.id } });
  return { nodeId: node.id, status: 'success', output: {}, durationMs: 0 };
}

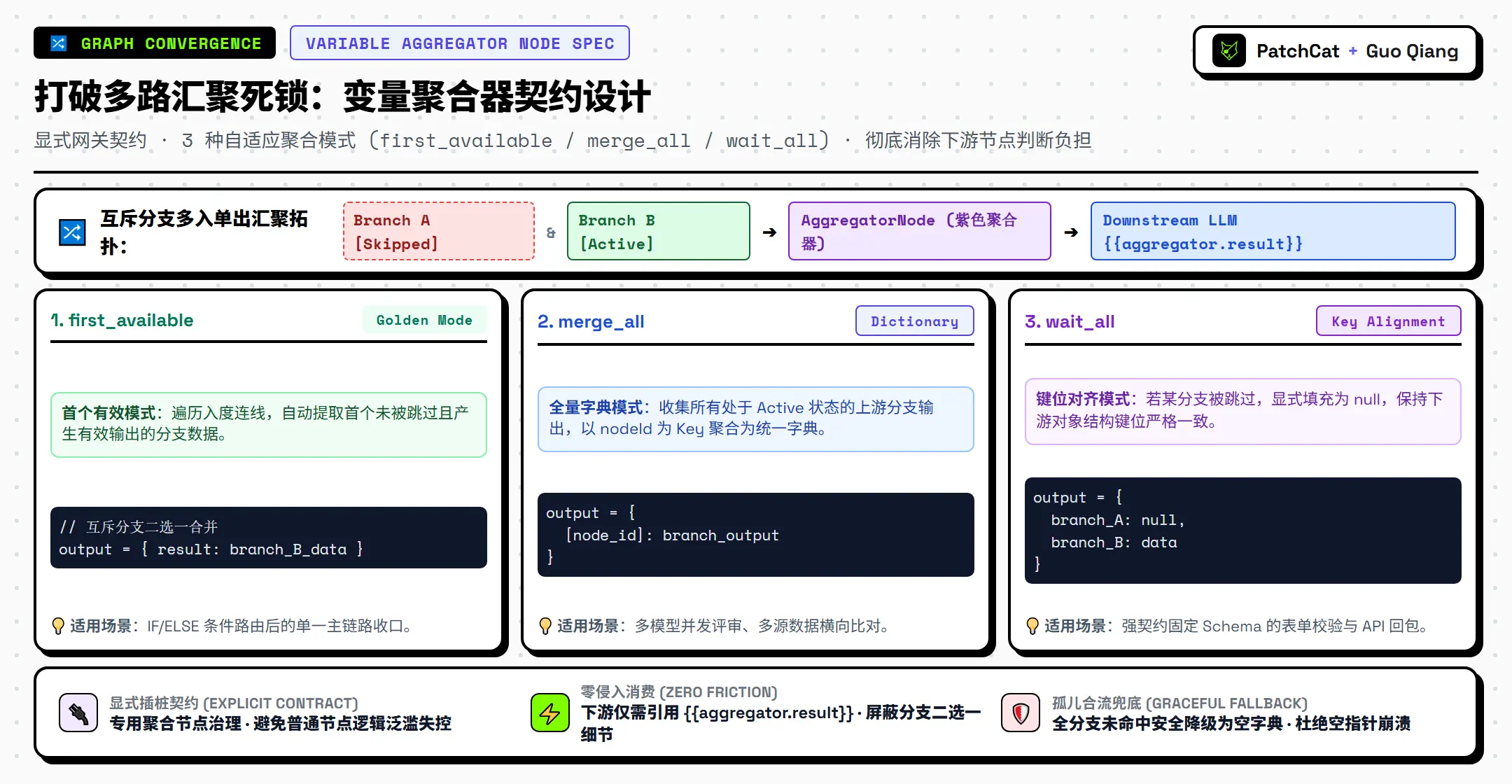

四、核心技术剖析二：打破汇聚死锁------变量聚合器（Variable Aggregator）

当工作流通过 ConditionNode 分叉成多条业务线后，最终往往需要合并到同一个输出或后续处理中。如前所述，普通节点要求上游全量就绪，无法承担"二选一"合流的任务。

为此，我们在画布中引入了 紫色聚合节点（AggregatorNode），作为多分支合流的显式网关契约：

针对不同的业务合流场景，我们在运行时底层设计了 3 种自适应聚合模式：

聚合模式 (mode)

执行逻辑与数据契约

适用业务场景

first_available

(黄金互斥模式)

遍历入度连线，自动提取首个未被跳过且产生有效数据 的分支输出：

output = { result: branch_B_data }

IF/ELSE 条件路由后的单一主链路收口：不论分流走向技术支持还是账单客服，下游统一无感消费；

merge_all

(全量字典模式)

收集所有处于 Active 状态的上游分支输出，以 nodeId 为 Key 聚合成统一字典：

output = { [node_id]: branch_output }

多模型并发评审 / 多源数据横向比对：下游节点需横向聚合比对多个活跃分支的数据；

wait_all

(键位对齐模式)

等待所有入度分支，若某个分支被跳过，则显式填充为 null 保持键位对齐：

output = { branch_A: null, branch_B: data }

强契约固定 Schema 校验与 API 回包：对下游数据结构的键位完整性有严苛要求的场景。

下游节点无需感知任何上游的分支逻辑，只需在变量选择器中直接引用标准键位：

swift 复制代码

{
  "summary_prompt": "客户诉求分析完成，专家诊断内容如下：\n{{aggregator_node.result}}\n请基于上述信息为用户生成最终答复。"
}

彻底消除了下游节点编写复杂条件表达式的认知负担，真正实现了职责隔离与低代码优雅组装。

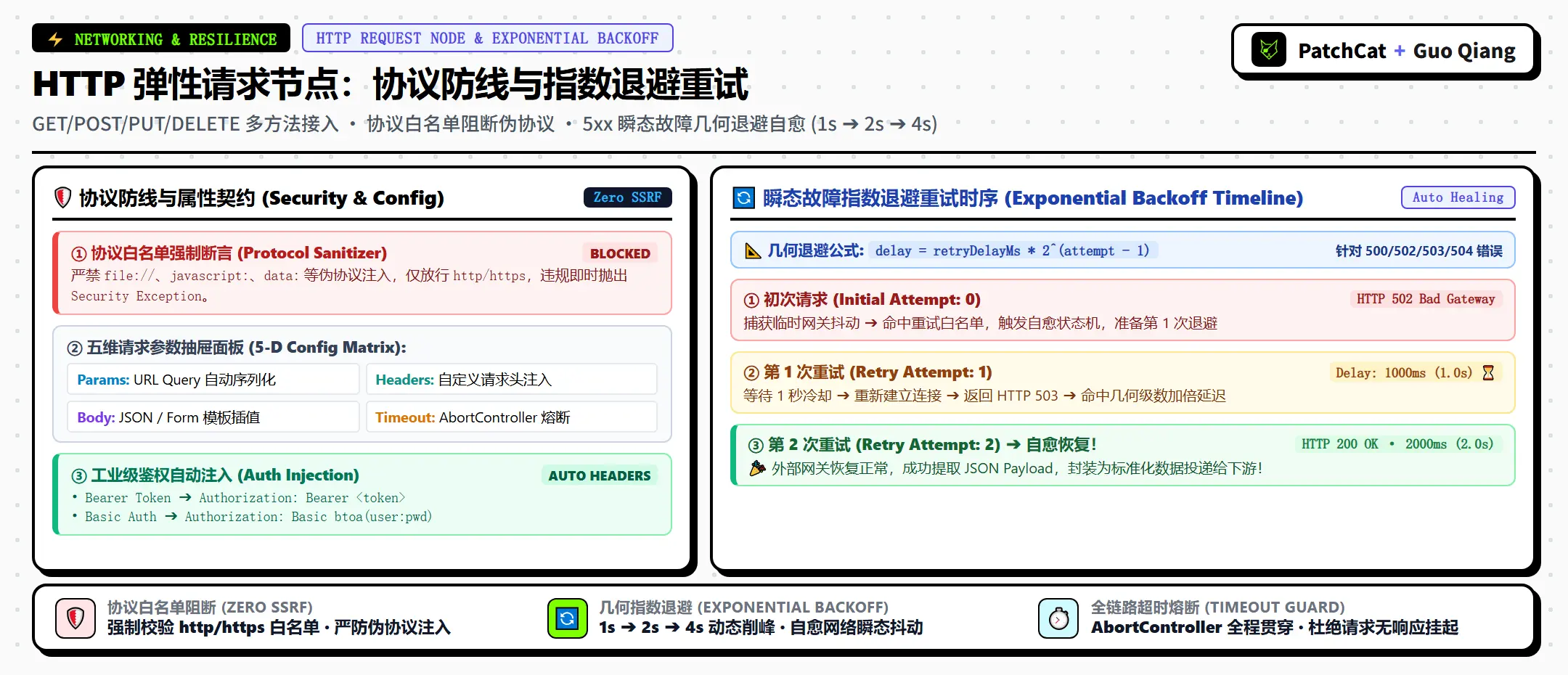

五、核心技术剖析三：连接真实世界------HTTP 请求节点与指数退避弹性

为了让 PatchCat 走出纯文本沙盒，我们落地了具备科技墨绿配色的 HTTP 请求节点（HttpNode），让工作流能够直接调用真实世界中的 OpenAPI 与企业内部微服务。

在属性抽屉中，我们为其配备了 Params（URL 参数）/ Headers（请求头）/ Body（负载）/ Auth（鉴权）/ Settings（超时）五维配置面板。而在运行时底层，为了确保工业级健壮性，我们构筑了三道弹性安全防线：

1. 协议白名单强制断言（Zero SSRF / XSS）

浏览器环境直发网络请求存在伪协议安全隐患。如果用户或恶意 Prompt 在 URL 变量中注入了 file:///etc/passwd、javascript:alert(1) 或 data: 伪协议，极易引发本地文件泄露或跨站脚本攻击。引擎在发起调用前实行强制正则白名单断言：非 http:// 与 https:// 协议立即抛出 Security Exception 拦截熔断。

2. 工业级鉴权与全局超时熔断

鉴权自动注入 ：原生支持 Bearer Token 与 Basic Auth（自动进行 Base64 编码并封装为标准 Authorization 请求头）；
看门狗超时熔断 ：通过 AbortController 绑定可配置的毫秒级超时（默认 30s），且全程监听工作流级全局中断信号 signal.aborted，用户点击中止时毫秒级释放连接，杜绝网络悬挂。

3. 几何级数指数退避重试（Exponential Backoff Retry）

面对真实网络中偶发的服务端 500、502、503、504 等瞬态网关抖动，引擎绝不直接报错中断工作流，而是自动触发自愈重试状态机。重试延时遵循经典几何级数公式：

当基础延迟为 1000ms 时，各轮重试的冷却时间呈现指数级递增：1s ➔ 2s ➔ 4s......。既能给外部故障服务留出恢复缓冲期，又有效防止重试风暴引发流量雪崩：

javascript 复制代码

// src/engine/browser-engine.ts (HTTP 弹性执行器退避延迟计算核心)
if (!res.ok && retryConfig.retryOn.includes(res.status) && attempt < retryConfig.maxRetries) {
  attempt++;
  const delay = retryConfig.retryDelayMs * Math.pow(2, attempt - 1); // 1s -> 2s -> 4s 指数退避
  await new Promise((resolve) => setTimeout(resolve, delay));
  continue; // 重新建立连接发起自愈重试
}

通过这套协议防线与指数退避自愈模型，PatchCat 拥有了直面生产级网络环境的坚固铠甲。

六、极端测试与工程实证：构建不可逾越的质量防线

针对本阶段增加的动态分支与图剪枝，我们在 tests/condition-aggregator.node.test.ts 与 tests/http-node.node.test.ts 中亲自构造了多种极端场景，确保调度底座坚不可摧：

分支互斥与深度穿透测试 ：构造多级级联分支：Condition ➔ (Branch A / Branch B) ➔ Downstream Prompt ➔ Downstream LLM。验证当命中 Branch A 时，Branch B 及其后序的所有深层依赖节点是否全部被正确打上 NODE_SKIPPED 标签，并且没有产生多余的空变量输出。
汇聚节点孤儿合流测试 ：故意构造所有分支全部未命中的异常边界，验证 AggregatorNode 能否安全降级为空字典或安全捕获，而不是触发死锁挂起。
恶意伪协议注入防御测试 ：向 HttpNode 注入 file:///etc/passwd 与 javascript:alert(1)，验证安全断言是否能精准拦截并抛出预期的 Security Exception。

经过严格打磨，工程单元测试总数由上一阶段的 77 个扩充至 94 个纯前端单元测试 ，持续保持 100% 测试通过率。

七、总结与下期预告

在本篇中，我们完成了一次核心计算大脑的关键突围：

将简单的静态 DAG 拓扑引擎改造为支持 IF/ELSE 条件分支与动态分支剪枝 的成熟图调度器；
引入 变量聚合器（Aggregator） 完美化解了多分支汇流死锁的算法难题；
通过 HTTP 弹性请求节点 构筑了向真实网络生态延伸的安全通道。

至此，PatchCat 的底层逻辑和图计算能力已经趋于完备。但另一个关键问题随之而来：

我们在画布上配好了如此强大的工作流，难道每次都要点画布的 Run 按钮、在底层日志里找报错吗？

配置完成的复杂 Agent，如何才能像 Dify 一样一键发布成生产微服务 API，供外部的前端或自动化程序无缝调用？

在下一篇 《开源系列 07》 中，我们将深入剖析 PatchCat 在交互体验与生产交付上的最后一公里攻坚：即时对话调试抽屉（快捷键 Ctrl+Shift+D，支持 SSE 逐字打字机与节点耗时瀑布流追踪）与一键发布生产 REST API 实战！

开源致谢与同行交流

PatchCat 能够在业余时间持续演进，离不开开源社区的养分，更离不开 AI 结对搭档的严谨守护。由于个人能力和精力和有限，架构设计中难免有待商榷之处，诚邀各位前往 GitHub 仓库提出 Issue 与 PR，欢迎交流、指正与共同进步！

项目开源地址 ：github.com/GuoBug/Patc...

在线体验 ：guobug.github.io/PatchCat/
