【传感器DS18B20】51单片机上实现温度采集

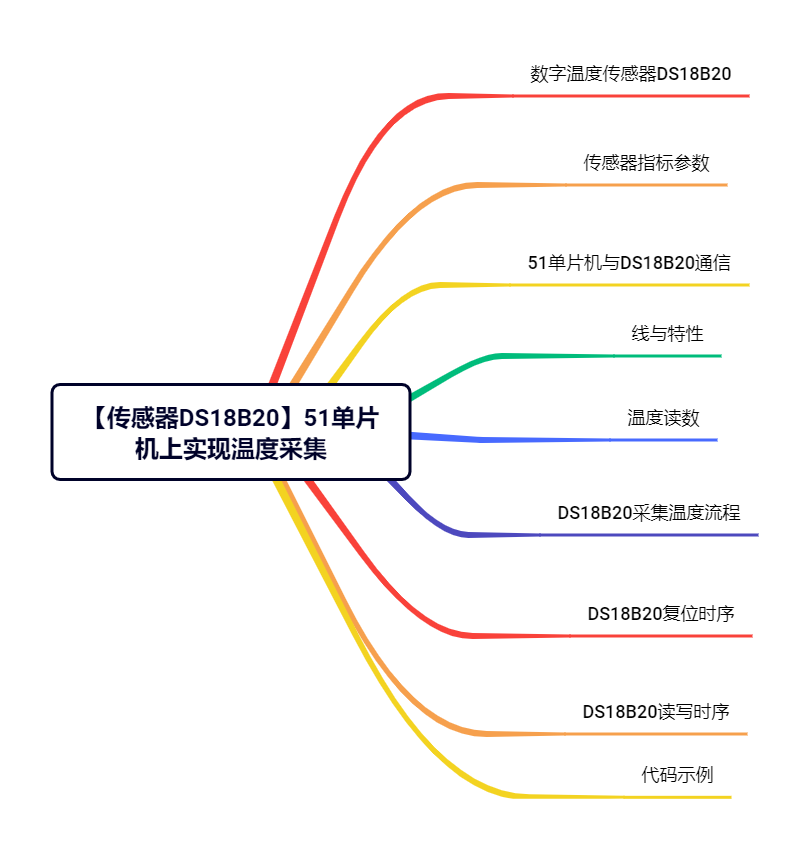

文章目录

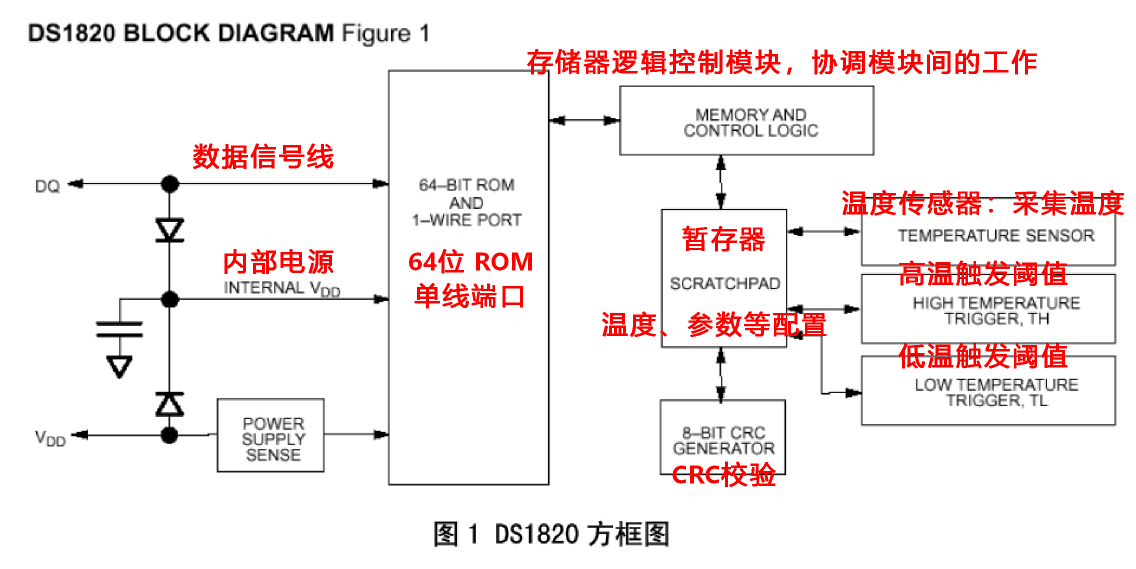

一、数字温度传感器DS18B20

应用：设备温度环境温度

二、传感器指标参数

量程

（测量范围）：-55℃ - 125℃
精度

（传感器测量的温度与实际温度值之间所允许的最大误差）：±0.5℃
分辨率

（传感器对温度变化的敏感程度）：分辨率越高，能察觉到越微小的温度变化，读数越细腻。

9位：0.5℃

10位：0.25℃

11位：0.125℃

12位：0.0625℃（默认分辨率）
工作电压

3V - 5.5V

三、51单片机与DS18B20通信

半双工、异步通信、串行

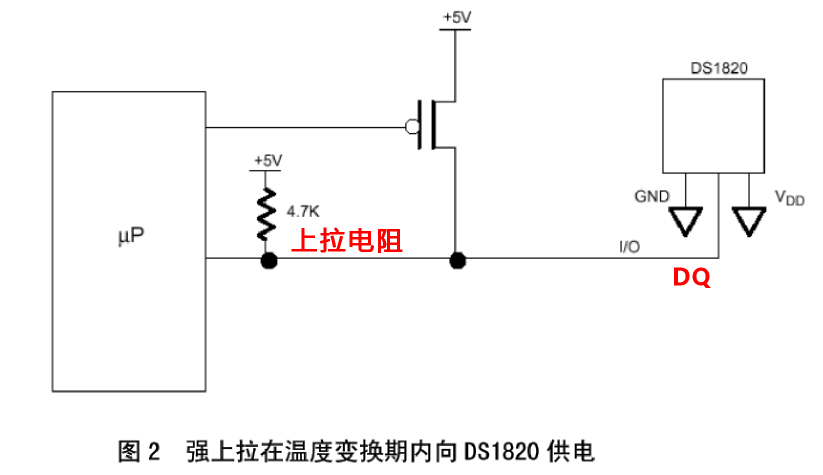

GPIO One-Wire 单总线：传感器与单片机通过一根GPIO进行通信

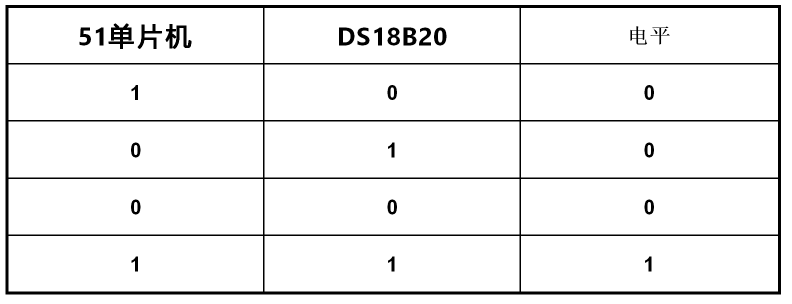

四、线与特性

引脚拉高，不能直接决定引脚电平

释放总线：在传感器通信中，将引脚拉高这一行为称为释放总线。

你作为数据的接收方时，需要释放总线

五、温度读数

（两字节）：16位、符号位扩展、二进制补码

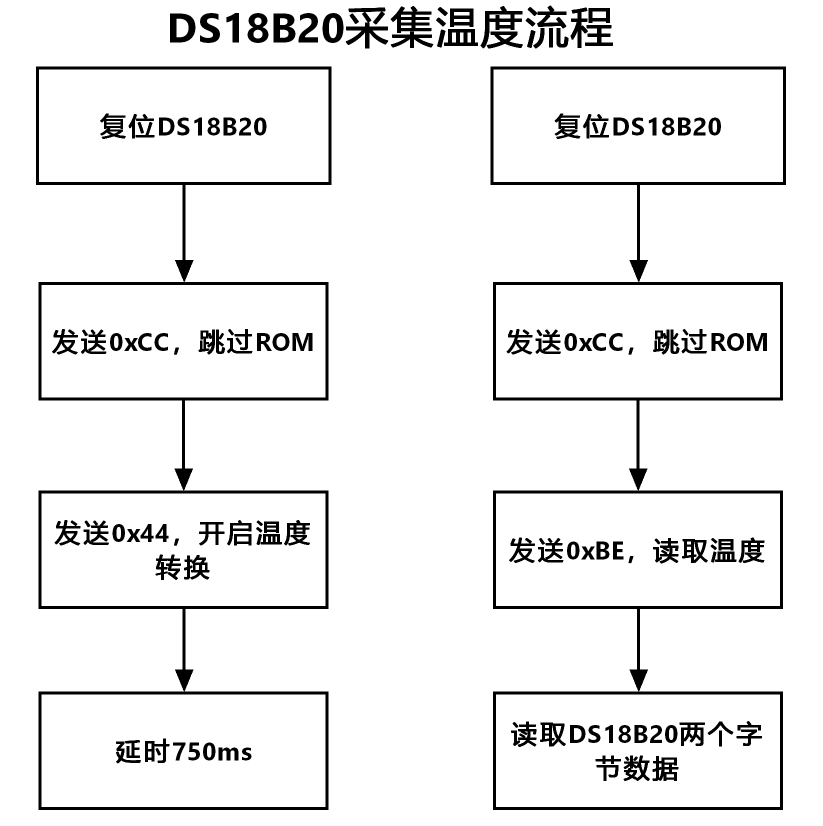

六、DS18B20采集温度流程

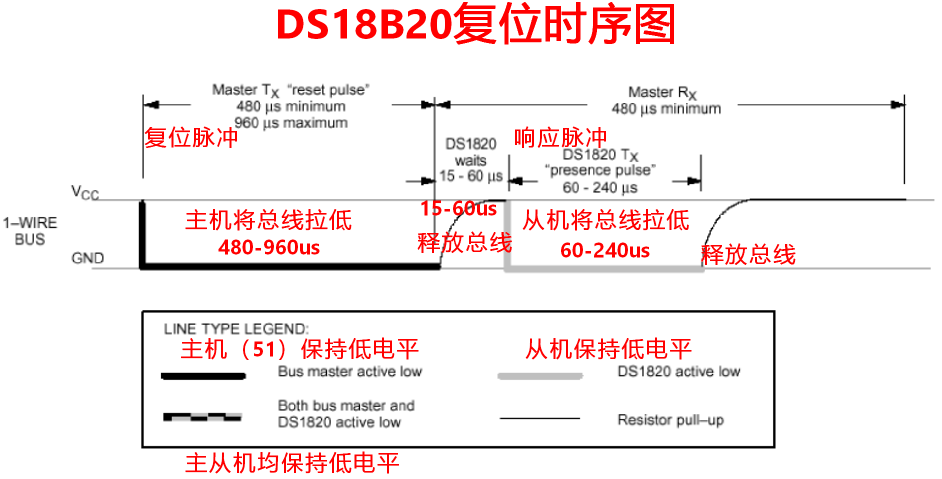

七、DS18B20复位时序

复位时序：

主机将总线拉低480-960us，发送复位脉冲
主机释放总线，延时15-60us
DS18B20将总线拉低60-240us，回复响应脉冲
DS18B20释放总线，总线呈现高电平，初始化过程结束。

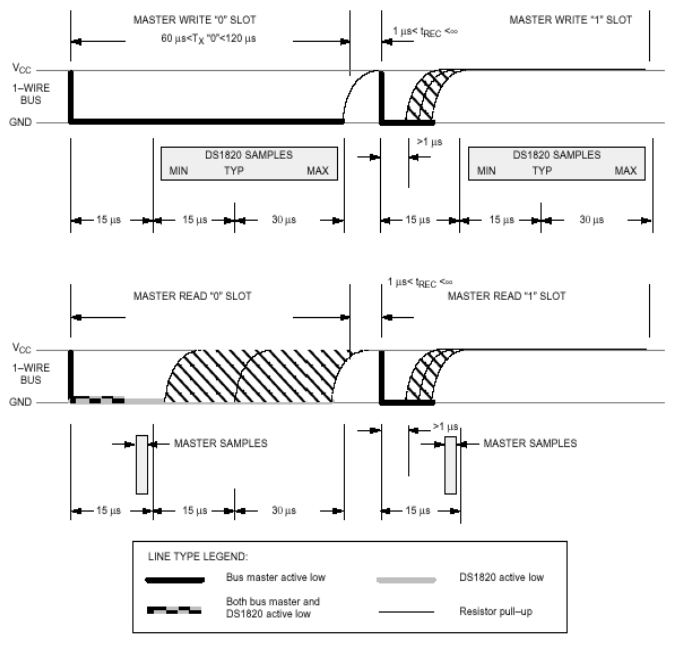

八、DS18B20读写时序

写时序：

写'0'时序：

a. 主机将总线拉低至少60us，最多不超过120us

b. ds18b20在15us-60us内进行采样，若总线此时为低电平，则代表主机发送了'0'

c. 主机释放总线
写'1'时序：

a. 主机将总线拉低小于15us，释放总线

b. ds18b20在15us-60us内进行采样，若此时为高电平，则代表主机发送了'1'

读时序:

读'1'时序:

a. 主机拉低总线，大于1us，然后释放总线

b. ds18b20释放总线，总线呈现高电平

c. 主机在15us内采样电平，此时总线为高电平，代表主机读到'1
读'0'时序:

a. 主机拉低总线，大于1us，然后释放总线

b. ds18b20在主机释放总线后，主动拉低(代表要传输'0)

c. 主机在15us内进行采样，此时总线为低电平，代表主机读到'0

九、代码示例

下面的代码以 P3.7 作为单总线 DQ 引脚，封装了单总线复位、写字节、读字节底层时序函数，复位函数完成总线复位并检测传感器应答，超时就串口输出错误信息；写、读函数按照 DS18B20 单总线时序逐位收发数据，低位优先；get_temp 函数先复位传感器，发送跳过 ROM 命令与温度转换命令，延时等待转换结束，再次复位后发送读寄存器指令，读取温度高低字节拼接成 16 位原始数据，最后乘以 0.0625 换算成实际摄氏温度并返回浮点温度值，适用于单 DS18B20 测温场景。

c 复制代码

#include <reg51.h>
#include <intrins.h>
#include "ds18b20.h"
#include "delay.h"
#include "uart.h"

#define DQ_PIN_LOW 	(P3 &= ~(1 << 7))   // DQ引脚拉低
#define DQ_PIN_HIGH (P3 |= (1 << 7))  	// DQ引脚拉高
#define DQ_CHECK	((P3 & (1 << 7)) != 0)  // 判断DQ引脚为高电平

// ds18b20 复位
int ds18b20_reset(void)
{
	int time = 0;

	// 主机向ds18b20发送复位脉冲
	DQ_PIN_LOW;
	Delay10us(70);
	DQ_PIN_HIGH;
	Delay10us(6);

	// 等待低电平到来 (超时时间)
	while (DQ_CHECK && time < 30)
	{
	   Delay10us(1);
	   time++;
	}
	if (time >= 30)
	{
		uart_sendstr("wait ds18b20_low timeout!\n");
		return -1;
	}

	// 等待高电平到来
	time = 0;
	while (!DQ_CHECK && time < 30)
	{
	   Delay10us(1);
	   time++;
	}
	if (time >= 30)
	{
		uart_sendstr("wait ds18b20_high timeout!\n");
		return -2;
	}

  	return 1;
}

// 主机发送一个字节
void write_ds18b20(unsigned char dat)
{
	int i = 0;

	for (i = 0; i < 8; i++)
	{
		if (dat & 1)    // 写1
		{
			DQ_PIN_LOW;
			_nop_();
			_nop_();
			DQ_PIN_HIGH;
			Delay10us(6);
		}
		else 		    // 写0
		{
			DQ_PIN_LOW;
			Delay10us(6);
			DQ_PIN_HIGH;
		}
		dat >>= 1;
	}
}

// 主机读取一个字节
unsigned char read_ds18b20(void)
{
	unsigned char dat = 0;
	int i = 0;

	for (i = 0; i < 8; i++)
	{
		DQ_PIN_LOW;
		_nop_();
		_nop_();
		DQ_PIN_HIGH;
		_nop_();
		_nop_();
		_nop_();

		// 代表读到1
		if (DQ_CHECK)
		{
			dat |= (1 << i);
		}
		Delay10us(6);
	}

	return dat;
}

// 读取ds18b20温度
float get_temp(void)
{
	unsigned char temp_low = 0;
	unsigned char temp_high = 0;
	short temp = 0;

	ds18b20_reset();	   // 复位
	write_ds18b20(0xCC);   // skip ROM
	write_ds18b20(0x44);   // 开启温度转换
   	Delay1ms(1000);		   // 等待温度转换完毕
	ds18b20_reset();	   // 复位
	write_ds18b20(0xCC);   // skip ROM
	write_ds18b20(0xBE);   // 读取温度

	temp_low = read_ds18b20();	  // 读取温度低位
	temp_high = read_ds18b20();	  // 读取温度高位

	// 2个字节温度值
	temp = 	temp_high << 8;
	temp |= temp_low;

	return temp * 0.0625;
}
