51单片机 ds18b20

数字温度传感器 DS18B20

1. 传感器指标参数 :

(1)量程(温度测 量范围 ): -55℃ - 125℃

(2)精度(传感器测量的温度与实际 温度值 之间 允许的最 大误差 ): ±0.5℃

设备温度 环境温度

实际温度值 : 25℃

传感器采 集温度值 :24.5 - 25.5

(3)分辨率(传感器对温度 变化敏感程度), 分辨率越高,能察觉到微小 温度变化 越小,

读数 就越 细腻

9位 : 0.5℃

10位 : 0.25℃

11位 : 0.125℃

12位 :0.0625℃

(4) 工作电压:3V - 5.5V

2. 51单片机与ds18b20通信( 半双工、异 步、串行):

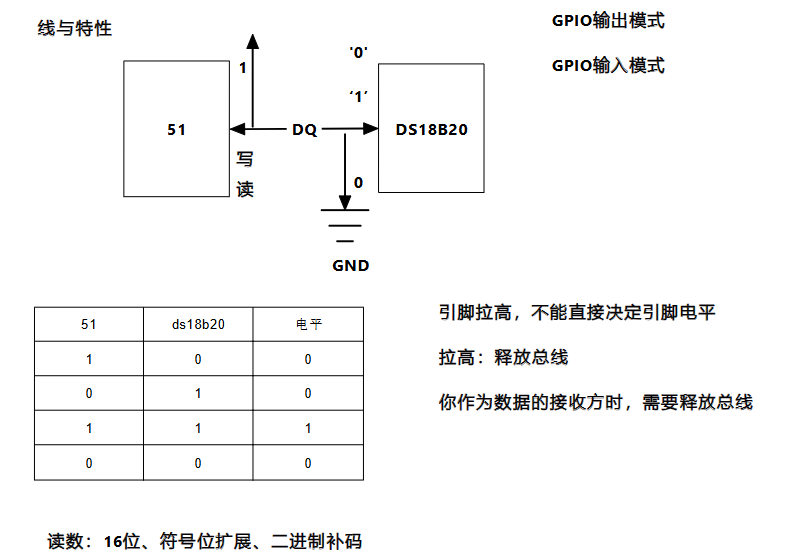

GPIO One-Wire 单总线,传感器通过一根GPIO信号线与单片机通信

51 DS18B20DQ

复位时序 :

①、主 机将 总线拉低480us - 960us,发送复位 脉冲

② 、主机释放总线,需要延时15-60us

③ 、ds18b20将总线拉低60-240us,回复响应脉冲

④ 、ds18b20释放总线 ,总线呈现高 电平,初始 化过程结束

0xCC 1100 1100

void write_ds18b20(unsigned char dat)

写时序 :

  1. 写 '0'时序:

①、主机将总线拉低至少60us,最多不 超过120us

②、ds18b20在15us - 60us内进行 采样,若 总线此时为低电平,则代表主机发送了'0'

③、 主机 释放 总 线

  1. 写 '1'时序:

①、主 机将总线拉低小 于15us,释 放总线

②、ds18b20在15us - 60us内进行采样,若总线此时为高电平,则代表主机发送了"1'

读时序 :

  1. 读 '1'时 序:

①、主 机拉低总线 ,大于1us,然 后释放总线

②、ds18b20释放 总线,总线呈 现高电平

③、主机在15us内采样电平,此时总线为高 电平 ,代表主机读到'1'

2.读 '0'时 序:

①、主 机拉低总线 ,大于1us,然 后释放总线

②、ds18b20在主机释放 总线后,主动拉低 (代表要传输'0')

③、主机在15us内进行采样,此时总线为低 电平 ,代表主机读到'0'

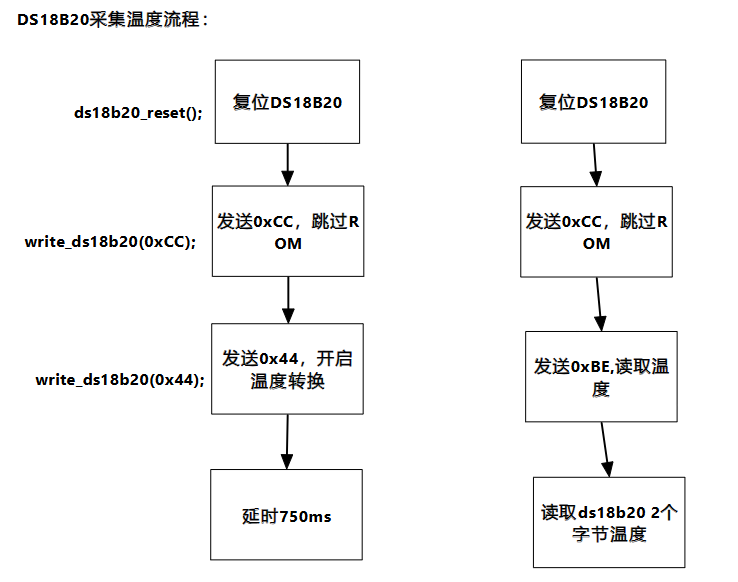

write_ds18b20(0xCC);

write_ds18b20(0x44);
