从台积电微通道散热看 AI 热管理:热量究竟如何从芯片走向机房?

从热阻链到液冷回路:高密度 AI 芯片热管理的技术路径

当 AI 芯片和先进封装持续向更高集成度发展,散热已经从芯片设计完成后的配套问题,逐渐成为计算系统需要提前考虑的基础工程。

近期,台积电披露的先进封装发展方向中,微通道(Microchannel)散热技术受到关注。其基本思路是将冷却液引入更接近芯片热源的位置,通过封装架构与散热结构的协同设计,提高热量传递效率。

这项技术的意义不只是增加一种散热方式,更体现了一个行业变化:随着计算密度提升,热管理正在从单一芯片或服务器部件的设计,走向覆盖芯片、设备、机柜和数据中心的系统工程。

理解这一变化,需要先从热量究竟如何被带走说起。

一、芯片为什么会发热,热量又要经过哪些路径?

芯片运行时,电能并不会全部转化为有效计算,部分能量最终以热的形式释放。随着 AI 加速器的计算规模和功率持续提升,单位面积内产生的热量增加,局部热点、温度不均匀以及持续高温运行等问题就更加突出。

热管理的基本任务,是将芯片产生的热量从热源传递到冷却介质,再通过系统将热量排放到环境中。

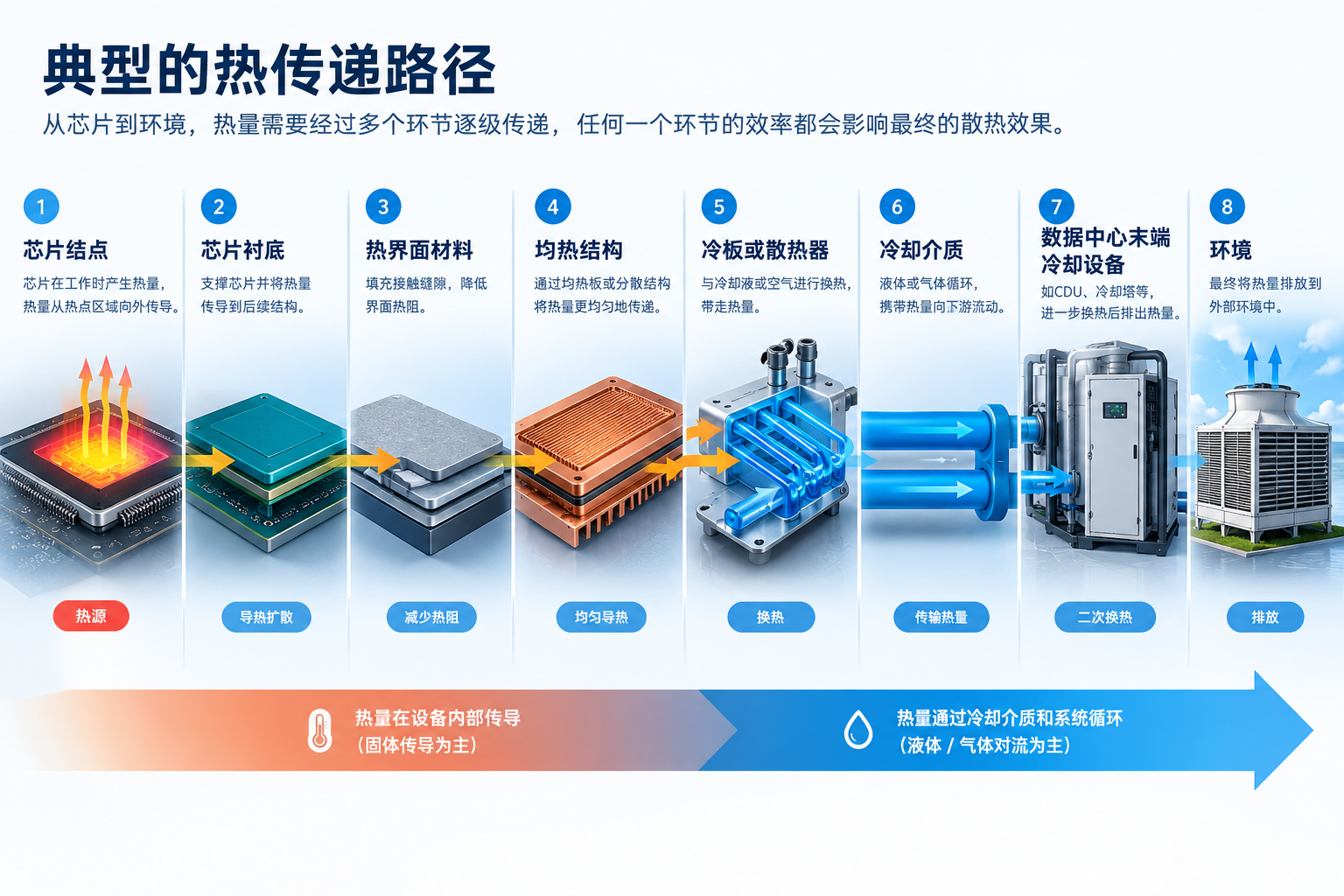

一条典型的热传递路径可以表示为:

芯片结点 → 芯片衬底 → 热界面材料 → 均热结构 → 冷板或散热器 → 冷却介质 → 数据中心末端冷却设备 → 环境。

这条路径上的每个环节都会产生热阻。热阻越大,芯片要维持相同散热功率,就需要更高的温差;在其他条件不变时,芯片结温也会随之升高。

常用的简化关系式是:Q=ΔTRtotalQ=\frac{\Delta T}{R_{\text{total}}}

其中,Q 表示热流或传热功率,ΔT 表示热源与冷却端之间的温差,R_total 表示整个传热路径的总热阻。

需要注意的是,实际芯片散热还受到热流密度、材料导热率、接触界面、流体温度、流量以及局部热点等因素影响。因此,散热并不是单纯把一个更大的风扇或冷板装上去,而是要持续优化热量传递链路。

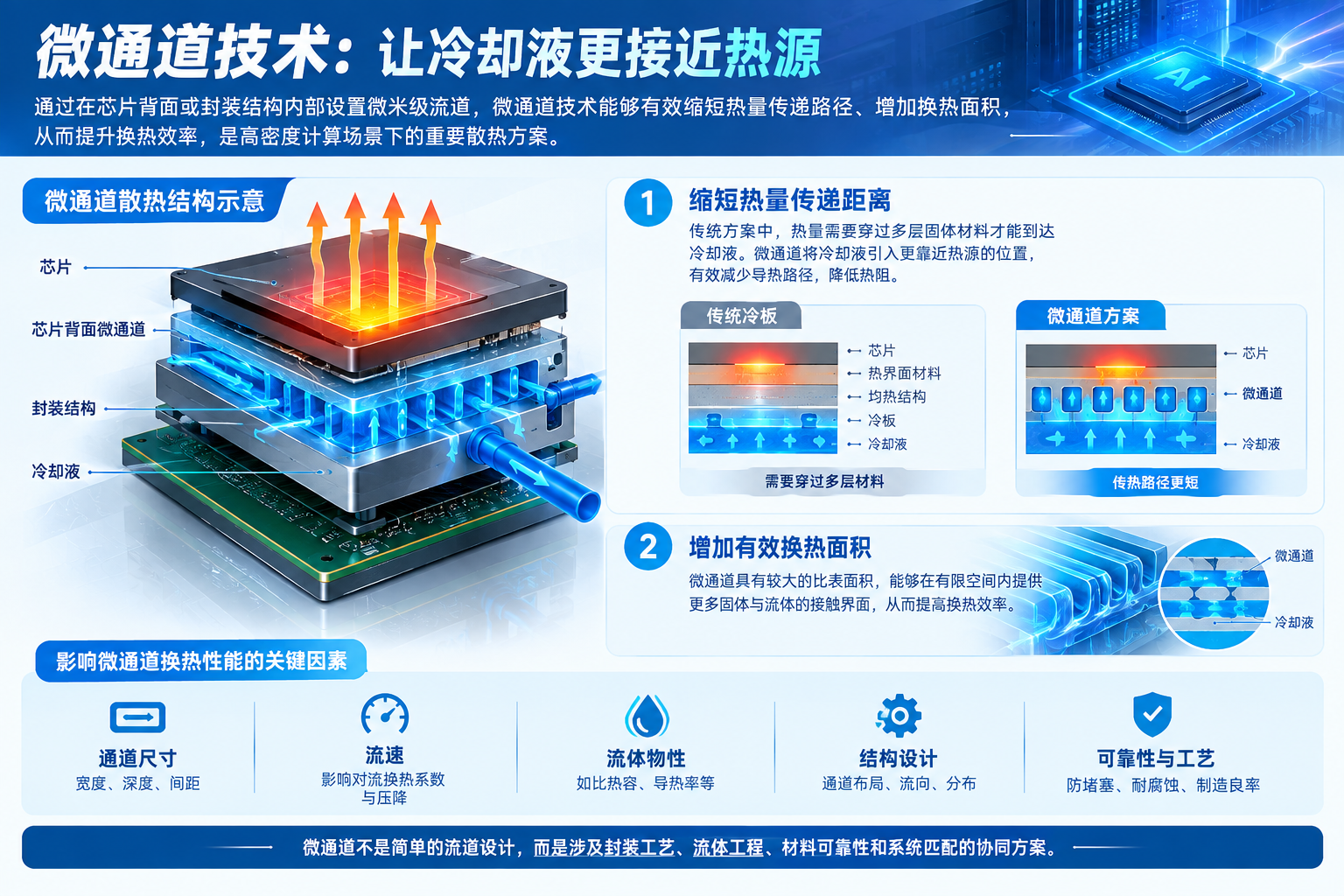

二、微通道散热改变了什么?

传统冷板液冷通常将冷板贴合在芯片或封装外部,冷却液在冷板内部流动,通过金属结构吸收热量。

微通道技术则进一步将流体通道做得更靠近热源,甚至与芯片背面或封装结构进行协同设计。冷却液能够在距离热源更近的位置完成换热,从而减少部分固体导热路径带来的热阻。

其核心原理可以从两个方面理解。

首先是缩短热量传递距离。热量从芯片内部传到冷却液之前,需要经过一定厚度的固体材料。通道越接近热源,热量需要穿过的材料厚度越小,理论上越有利于降低导热热阻。

**其次是增加有效换热面积。**微通道通常具有较大的比表面积,能够在有限空间内提供更多固体与流体接触的换热界面。与此同时,通道尺寸、流速、流体物性和结构设计会影响对流换热能力与流动阻力。

**因此,微通道不是简单地在材料内部刻出细槽。**通道设计需要同时考虑换热效率、压降、流量分配、制造工艺、可靠性以及与封装结构的匹配。

台积电将微通道与封装架构共同开发,反映的正是这种协同趋势:散热结构越接近芯片,热管理就越需要与芯片、封装和制造工艺一起进行设计。

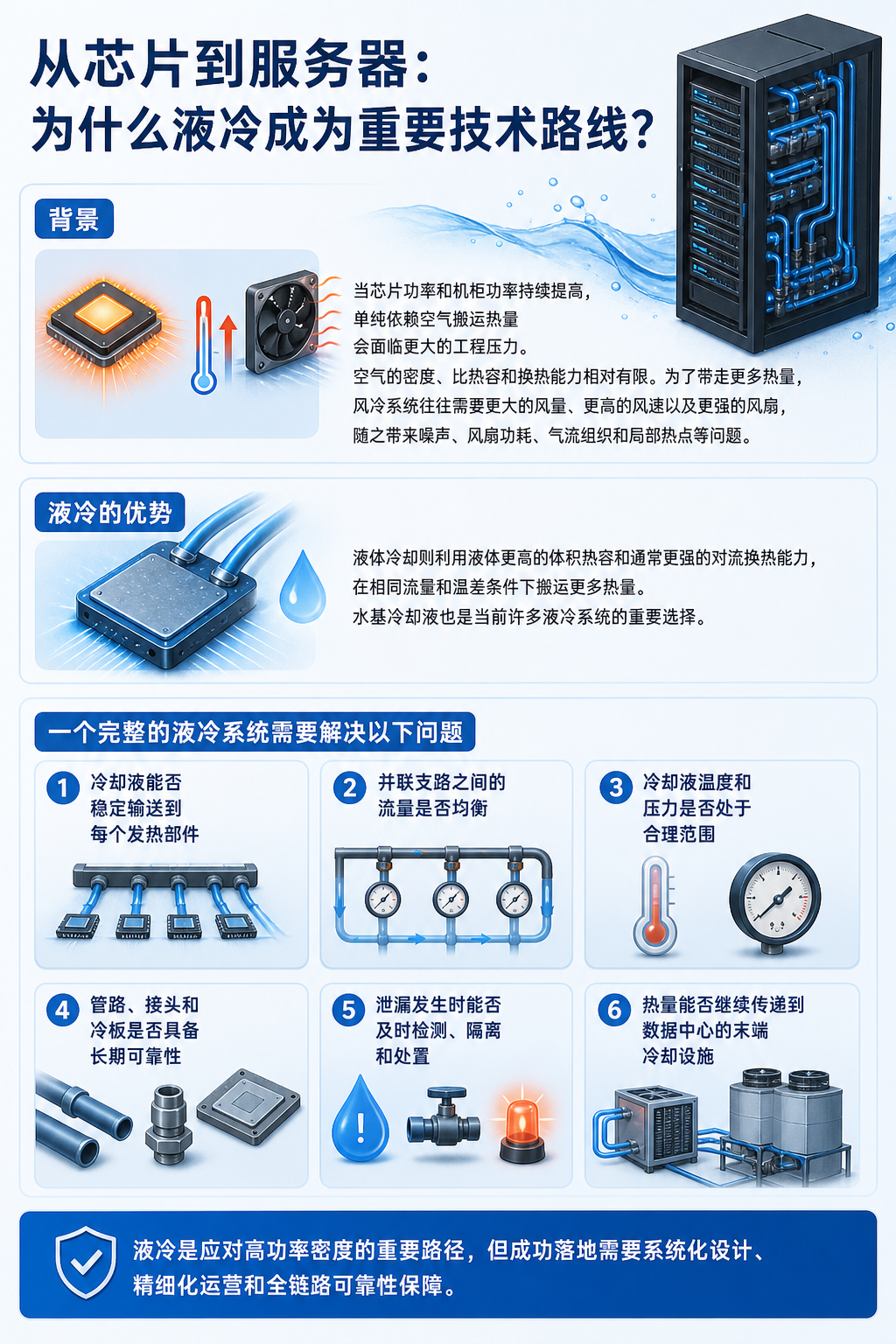

  • 从芯片到服务器:为什么液冷成为重要技术路线?

当芯片功率和机柜功率持续提高,单纯依赖空气搬运热量会面临更大的工程压力。

空气的密度、比热容和换热能力相对有限。为了带走更多热量,风冷系统往往需要更大的风量、更高的风速以及更强的风扇,随之带来噪声、风扇功耗、气流组织和局部热点等问题。

液体冷却则利用液体更高的体积热容和通常更强的对流换热能力,在相同流量和温差条件下搬运更多热量。水基冷却液也是当前许多液冷系统的重要选择。

不过,液冷并不意味着只需要把风扇换成水管。一个完整的液冷系统需要解决以下问题:

  1. 冷却液能否稳定输送到每个发热部件;
  2. 并联支路之间的流量是否均衡;
  3. 冷却液温度和压力是否处于合理范围;
  4. 管路、接头和冷板是否具备长期可靠性;
  5. 泄漏发生时能否及时检测、隔离和处置;
  6. 热量能否继续传递到数据中心的末端冷却设施。

这些问题说明,液冷的价值不只在于冷板本身,更在于从热源到环境的整条热管理链路。

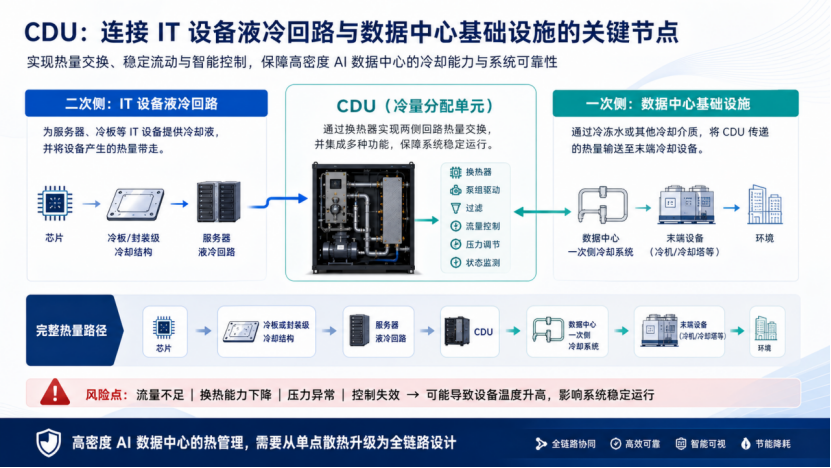

四、CDU如何连接服务器液冷与数据中心基础设施?

在高密度 AI 数据中心中,CDU(Coolant Distribution Unit,冷量分配单元)是连接 IT 设备液冷回路与数据中心基础设施的重要节点。

典型液冷系统可以分为两个侧面:

二次侧液冷回路负责为服务器、冷板等 IT 设备提供冷却液,并将设备产生的热量带走。

一次侧基础设施负责通过冷冻水或其他冷却介质,将 CDU 传递过来的热量继续输送至末端冷却设备。

CDU 通过换热器将两侧回路进行热量交换,同时承担泵组驱动、过滤、流量控制、压力调节和状态监测等功能。它既关系到冷却能力,也关系到液冷系统的稳定运行。

完整的热量路径可以概括为:芯片 → 冷板或封装级冷却结构 → 服务器液冷回路 → CDU → 数据中心一次侧冷却系统 → 末端设备 → 环境。

在这个过程中,任何一段出现流量不足、换热能力下降、压力异常或控制失效,都可能影响设备温度和系统运行。

因此,高密度 AI 数据中心的热管理需要从单点散热升级为全链路设计。

五、工业富联科技服务:从液冷硬件到机房 AI 智控

面对 AI 数据中心持续增长的热管理需求,工业富联科技服务围绕液冷基础设施、热管理系统和智能化运维开展相关解决方案探索。

在液冷硬件层面,方案覆盖 CDU、二次侧液冷管路、PodRoom、快接头、流量计、温度与压力传感器、泄漏检测等关键组成部分。各类部件共同承担冷却液输送、热量交换、运行监测和风险防护等任务。

其中,CDU是系统中的重要设备。通过对流量、温度、压力和设备状态进行监测,能够为液冷回路的稳定运行提供基础支撑。

在机房规划阶段,工业富联科技服务将 NVIDIA Omniverse 数字孪生与 CFD 计算流体力学仿真相结合,对机房空间、机柜布局、气流组织、液冷管路及热管理设施进行建模和分析。

这种方法的重点不是制作三维效果图,而是让建设前的方案具备可验证性。机柜排列、冷热通道、设备容量和管路走向等设计,可以在数字环境中进行分析,提前识别潜在的热管理问题。

在运行阶段,数字孪生模型还可以结合服务器、液冷设备和环境传感器数据,支持设备状态监控、异常预警与运行分析。进一步结合 AI 算法建立能效模型,可以辅助分析不同负载和环境条件下的运行状态,为机房节能智控提供依据。

由此,热管理不再只是维持设备温度的被动系统,而是逐步形成涵盖规划、建设、运行和优化的智能化能力。

六、热管理的边界正在从芯片延伸到整个数据中心

台积电探索微通道散热,说明散热设计正在向更接近芯片热源的位置推进。但芯片内部的换热效率提升,并不意味着系统级热管理问题已经解决。

从芯片到冷板,从服务器液冷回路到 CDU,再到数据中心末端冷却设备,每个环节都需要匹配相应的设计、控制和运维能力。

未来的高密度 AI 数据中心,热管理将越来越依赖多层次协同:

芯片与封装层面,需要关注热源分布与散热结构的协同设计;

服务器与机柜层面,需要关注冷却液分配、设备兼容性和运行可靠性;

数据中心层面,需要关注基础设施容量、能效、监控和智能调节。

真正有效的热管理,不是某一项散热技术单独发挥作用,而是让热量能够沿着可控、稳定、高效的路径持续离开系统。

当 AI 算力密度不断提升,热管理也将从传统的配套工程,逐步成为决定计算基础设施能否稳定运行的重要系统能力。
