引言
随着智能家居与品质生活理念的普及，家用电器对电机传动的静音、轻量化与低成本提出了更高要求。从电动窗帘、智能晾衣架到破壁机、扫地机器人，大量家电依赖直流有刷电机完成升降、旋转与往复运动。然而，传统继电器或分立元件方案体积大、噪声高、寿命有限，难以匹配现代家电对体验与可靠性的需求。本文聚焦 H桥有刷驱动板在家电低压传动中的典型应用，系统解析其技术演进、产品特性与场景化选型，并给出可落地的接线、调试与配套建议，帮助设备研发与采购工程师快速完成方案落地。
具体而言，家电多在客厅、卧室等生活空间运行，任何可闻噪声都会被放大感知；而厨卫环境的高湿与温变，又对驱动单元的耐久提出额外考验。如何在有限成本内同时解决静音、寿命与体积，正是家电传动设计的核心命题。从产业视角看，家电年产量巨大、单台成本敏感，驱动方案必须在"够用"之外兼顾一致性与可制造性，这也决定了 H桥有刷驱动板在家电低压传动中的主流地位。
一、技术演进
家电电机驱动经历了从机械继电器到全桥 MOSFET 的演进。早期方案以继电器通断控制正反转，存在触点电弧、寿命短、噪声明显等缺陷；随后出现的分立 MOSFET H桥虽能实现 PWM 调速，但布线复杂、一致性差。如今，集成化 H桥有刷驱动板将功率桥、栅极驱动、隔离与电源管理整合于小型 PCB，显著缩小体积并提升可靠性，成为家电低压传动的主流选择。
从技术路线看，当前家电传动呈现三条并列路径，研发工程师可按成本、可靠性与环境的优先级灵活取舍：
- 继电器/分立方案：成本最低，但寿命与噪声受限，已逐步退出主流家电市场。
- 集成 H桥驱动板：体积小、支持 PWM 调速与 IO 正反转，是性价比与体验兼顾的主流方案。
- 带保护的加强级：在集成方案上叠加过压、欠压、过温、过流四重保护，面向潮湿、高温等严苛环境。
按功率分级，H桥有刷驱动板可归纳为：单驱 30A 级（约 60×42×20mm）面向轻载小家电；双驱 60A 级（约 70×56×21mm）、双驱 100A 级（约 86×70×23mm）面向多电机或较大负载设备。按控制深度，则从开环 PWM 调速，发展到可借助外部编码器或限位开关构成闭环定位。图1-H桥有刷驱动板结构示意展示了功率桥、隔离接口与电源输出的内部布局。
适配电机方面，H桥有刷驱动板可驱动直流有刷电机、减速有刷直流电机、直流马达与永磁直流有刷电机，覆盖家电中绝大部分低压小功率电机类型。电压范围为 DC 12V--48V，严禁反接或过压，这一点在交流适配器供电的家电中尤需注意。从能效视角看，家电传动的损耗主要来自导通电阻与开关损耗。通用工程经验建议：在满足电流裕量的前提下，不过度选大驱动板，以控制空载与导通损耗；对长期通电设备，应在控制侧实现睡眠与软启动。这与后文选型与配套方案形成呼应。
二、主流技术/产品深度解析
2.1 单驱 30A 级：轻载小家电的紧凑之选
- 小巧体积：约 60×42×20mm 名片级尺寸，易于嵌入家电壳体内部，对空间敏感的便携设备尤其友好。
- 电流裕量：持续 15A、峰值 30A，覆盖绝大多数微型有刷电机与小型减速电机。
- 装配友好：螺丝压线式接线，无需焊接，适合量产流水线作业与售后更换。
- 适用场景：电动牙刷、微型水泵、小型阀门、自动喂食器、智能门锁电机等低功率传动。
单驱 30A 级是家电中用量最大的档位。其核心竞争力在于极小的占位面积与足够覆盖微型电机的电流能力，使工程师能在有限的结构空间内完成传动设计，而无需为电机驱动单独预留大块 PCB 区域。

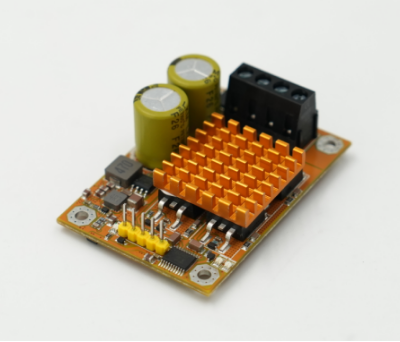

图1 30A款驱动板
2.2 双驱 60A 与 100A 级：多电机协同
- 双通道独立：60A 级单边持续 20A、100A 级单边持续 25A；峰值分别达到 60A×2 与 100A×2，满足较大负载或双电机并联。
- 一片驱动两台电机：相比两片单驱，节省空间与 BOM 成本，并简化供电母线设计。
- 适用场景：扫地机双轮差速、按摩椅多机构联动、智能晾衣架双杆同步升降。
双驱型号的价值在于"一拖二"。以扫地机为例，左右两轮各由一路驱动，通过左右 PWM 差速即可实现转向，省去独立转向电机，显著提升结构紧凑度。对按摩椅这类需要多个按摩机构协同的设备，双驱还能通过统一供电降低线束复杂度。

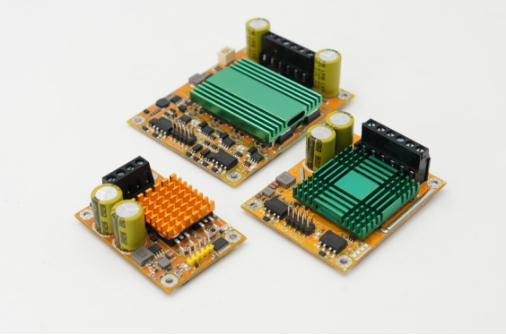

图2 30A、60A、100A款一览
2.3 防护加强级：严苛环境更安心
- 完整保护：内置过压、欠压、过温、过流四重电气保护，异常时自动关断，避免故障扩大。
- 冷压端子式接线：连接牢靠，抗振动、抗拉力更强，适合长期运行设备。
- 适用场景：厨房高湿（破壁机、抽油烟机风门）、卫浴（智能马桶盖）、阳台（晾衣架）等易受潮、温变大的环境。
需特别指出：仅防护加强级具备完整保护功能，其余基础型号无内置电气保护，应用中需外配保护电路（详见第五部分）。在卫浴、厨房等涉及人身安全与水汽的场景，优先选用防护加强级是从设计根源降低风险的合理选择。通用工程经验也表明，潮湿高温场景下，带保护的驱动板可显著降低现场返修率。
2.4 控制与接口特性
- 宽频 PWM：50Hz--60KHz 无级调速，高频段可明显降低可闻噪声，是家电静音的关键手段。
- 光耦隔离：PWM 与 IO 输入采用 10M 高速光耦，将控制侧与功率侧电气隔离，抗干扰更强。
- 友好电平：适配 3.3V--5V 单片机控制信号，并提供 5V 电源输出给控制主机，简化系统供电。
- 正反转与刹车：IO 电平控制方向，支持刹车制动，动态响应快，换向平顺。
为什么光耦隔离能提升抗扰度？家用电器的电机属于感性负载，启停与换向时会产生反向电动势与电流尖峰。若控制信号与功率回路直接耦合，尖峰易串入 MCU 导致复位或误动作。10M 高速光耦在隔离干扰的同时保留足够带宽，使高频 PWM 信号无失真通过，是低成本方案中兼顾速度与可靠性的务实设计。图2-单驱与双驱尺寸及接口对比直观呈现三类型号的封装差异。
2.5 制动、软启动与能耗管理
- 刹车制动：IO 电平可触发刹车，快速消耗惯性动能，缩短停机距离，适合升降与往复设备。
- 软启动：通过 PWM 占空比斜坡上升避免启动冲击电流，保护电机与电源，延长碳刷寿命。
- 能耗管理：结合 MCU 睡眠模式与使能关断，将待机电流压至最低，契合家电能效标准。
- 应用提示：升降类在到位前可先软减速再刹车，兼顾定位精度与机械冲击；通用工程经验建议减速斜坡与机械缓冲配合，减少机构异响。

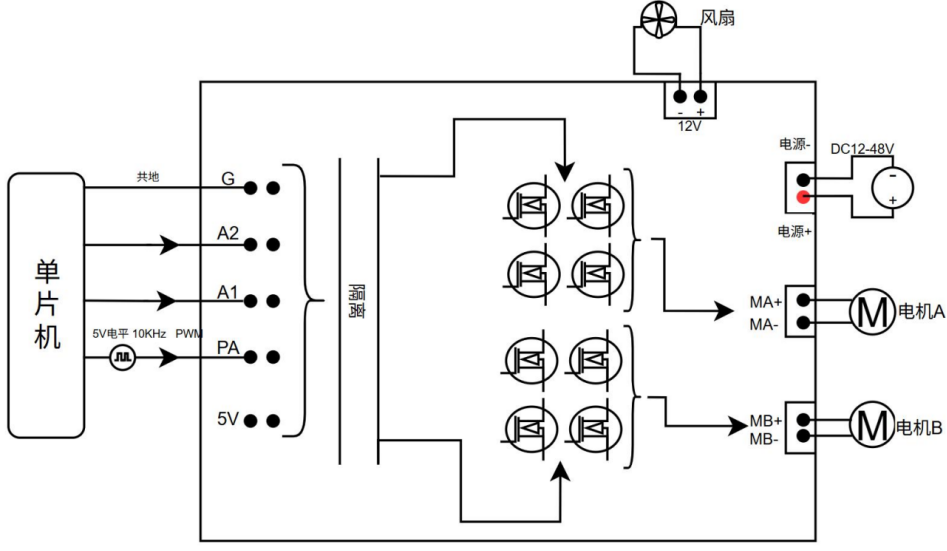

图3 60A款接线图示例
三、场景化选型
3.1 家居升降类
典型应用：电动窗帘、智能晾衣架、电动升降桌、电动衣柜门、智能窗帘电机。
- 选型要点：轻载升降优先选单驱 30A 级；双杆同步（如晾衣架两端）选双驱 60A 级。
- 环境适配：阳台等潮湿环境建议防护加强级，防止凝露导致的过温与短路。
- 静音设置：PWM 频率取 15--20kHz 以上，避开人耳敏感区，提升居住体验。
- 机械保护：配合上下限位开关实现到位自停，避免过行程损坏导轨与机构，延长机械寿命。
3.2 旋转与往复类小家电
典型应用：破壁机、料理机、按摩器、扫地机滚刷、电动牙刷、按摩椅机芯。
- 冲击裕量：破壁机、料理机启动冲击电流大，按峰值电流 1.2--1.5 倍留裕量（通用工程经验：冲击负载重点看峰值电流而非额定电流）。
- 降噪：按摩器宜用高频 PWM 降低嗡鸣，提升使用舒适感；破壁机杯体共振也可通过频率错开缓解。
- 堵转防护：滚刷类易被毛发缠绕导致堵转，建议增加堵转检测，外配过流保护或选防护加强级。
3.3 阀体与泵类
典型应用：智能马桶盖进水阀、自动宠物喂食螺旋泵、小型水循环泵、智能花盆水泵。
- 阀体：多为短时通断，单驱 30A 级即可胜任，关注响应速度与密封寿命。
- 泵类：连续运行需关注温升，保证通风并预留降额空间，避免长期满载导致老化。
- 环境：卫浴、厨房等潮湿高温环境务必选防护加强级，防凝露与过温，保障用电安全。
3.4 双电机协同类
典型应用：扫地机双轮差速移动、按摩椅多机构联动、双刷清洁设备。
- 差速转向：双驱 60A 级一片驱动两轮，左右 PWM 差速实现转向，无需独立转向电机。
- 换向安全：正反转切换须先将 PWM 渐降至 0% 再换向，避免桥臂直通损坏。
- 同步优化：对速度同步要求高的场合，可用外部编码器构成速度闭环，提升直线行驶稳定性。
3.5 成本与能效权衡
家电对成本极为敏感，但低压传动的能效差异主要体现在待机功耗与导通损耗。通用工程经验建议：在满足电流裕量的前提下，优先选与负载匹配的功率档位而非越大越好，过大的驱动板不仅增加成本，也因空载电流与体积带来浪费。对需长期通电的设备（如智能猫眼、网关联动电机），应在 MCU 侧实现睡眠与软启动，将待机电流压到最低。
3.6 采购与量产落地要点
面向量产的家电项目，除功能选型外还需关注一致性与可制造性。
- 一致性：同一型号驱动板在多台家电间参数应一致，建议选用支持上位机批量配置与参数导出的型号，量产时一键烧录。
- 可制造性：螺丝压线式适合手工与自动锁付，2.54mm 排针便于自动化插接；潮湿机型优先冷压端子式。
- 验证：量产前做温升、堵转与寿命老化测试，按峰值电流 ≥1.5 倍留裕量，确保批次可靠。
四、配套方案
家电方案以"控制主机 + 驱动板 + 电源 + 保护"为主干（去品牌描述：可采用通用 8/32 位单片机或小型 PLC 作为控制主机）。图3-家电低压传动典型接线框图展示了各部分的连接关系。
- 控制主机：通过 2.54mm 排针将 PWM 与 IO 信号送入驱动板；驱动板对外提供 5V 给主机供电，简化电源设计。
- 保护外配：基础型号无内置保护，电源端应加反接保护与自恢复保险，动力线串接保险丝；防护加强级可省去部分外配。
- 调试工具：用示波器观测 PWM 波形，或借助厂商提供的上位机监测电流与温度（通用工程经验：多机协同建议统一供电母线并单点接地，降低共模干扰）。
- 机械限位：升降与往复类务必配置限位开关，既保护机构也降低驱动板持续堵转风险。
在安规与 EMC 方面，家电属强制认证范畴。通用工程经验建议：驱动板金属外壳或设备接地应可靠，PWM 动力线尽量短并远离敏感模拟走线；对辐射敏感的产品可加磁环或屏蔽。基础型号无保护时，反接与过流保护必须由系统侧补齐，不可省略。
五、常见问题与优化建议
问题1：运行时发出明显嗡鸣或啸叫。
优化：多数源于 PWM 频率落在人耳敏感区（约 1--8kHz）。将频率提升至 15--20kHz 以上可显著降噪；若电机电感较小导致电流纹波大，可适当提高频率或加输出滤波。注意频率过高会增加开关损耗与发热，需权衡（通用工程经验：家电常用 16--25kHz 兼顾静音与温升）。
问题2：正反转或频繁启停后驱动板损坏。
优化：换向过程必须先将 PWM 占空比渐降至 0% 再切换方向 IO，避免上下桥臂瞬间直通。机械负载有惯性时，建议加入减速斜坡与机械缓冲。对冲击大的负载按峰值电流 ≥1.5 倍选型，并优先选用防护加强级。
问题3：无保护型号偶发烧毁或反接即损。
优化：基础型号无内置电气保护，电源入口务必加反接保护（二极管或 MOSFET 反接电路）与自恢复保险，动力回路串接快熔保险丝。卫浴、厨房等潮湿高温场景直接选用防护加强级，从根源降低风险。图4-PWM频率与噪声及温升关系曲线可作为频率选型参考。
问题4：长时间运行后驱动板明显发热甚至保护停机。
优化：发热多来自持续大电流与通风不足。按负载电流选择匹配功率档位，避免小板带大载；保证外壳内留有通风空间，高温环境适当降额（通用工程经验：高温环境适当降额，或选散热能力更强的功率等级）。对连续运行的泵类，优先选持续电流余量更大的型号。
六、发展趋势
- 高频化与静音化：PWM 频率持续向 20kHz 以上乃至超声段提升，配合软开关技术进一步降低噪声，契合家居静音需求。
- 保护集成化：完整过压/欠压/过温/过流保护从中高端向全系列下沉，减少外配电路，降低研发门槛。
- 智能调速与软启动：结合 MCU 实现加减速曲线、堵转识别与能耗管理，待机功耗进一步降低，更契合家电能效标准。
综合来看，家电低压传动正从"能用"走向"好用"：更安静、更可靠、更省电。对研发工程师而言，尽早将高频 PWM、完整保护与软启动纳入方案基线，可显著降低后期改版与售后成本。
结语
H桥有刷驱动板以低成本、小体积与易用接口，成为家电低压传动的高性价比方案。把握功率分级、防护等级与高频 PWM 三大要点，结合限位与保护外配，工程师可在电动窗帘、破壁机、扫地机等丰富场景中快速落地稳定方案。随着集成度与智能化持续提升，这类驱动板将继续为智能家居的静音与可靠体验提供扎实的底层支撑。
