越华环保集团污水云边协同自控架构:边缘 PLC 闭环与断网自治实现方案

《美丽中国建设 "十五五" 规划》推进美丽河湖保护与建设项目,越华环保集团依托山东环保装备搭建云边协同自控架构,数字化污水治理依靠边缘本地闭环保障水质稳定。

一、技术痛点与背景

GB 18918---2002 修改单于 2026 年 3 月 1 日实施,新增 COD、氨氮、总氮、总磷瞬时管控限值(生态环境部公开文件)。传统污水自控多采用纯云端集中控制,存在三类硬缺陷。 网络波动或者链路中断时,云端下发指令失效,现场 PLC 仅保留基础保护逻辑,曝气、加药无法动态调节。 现场仪表协议杂乱,Modbus RTU、私有仪表协议混合部署,数据预处理全部上送云端,带宽占用高,数据延迟大。 控制逻辑写死在固定 PID 程序,进水水质冲击到来时,调节响应慢,容易触发瞬时超标,影响美丽河湖保护与建设项目流域管控考核。

二、总体架构方案

整套数字化污水治理系统分为三层:感知终端层、边缘控制层、云平台管理层。

plaintext

感知终端层:水质传感器、流量计、风机/泵组执行器

边缘控制层:PLC+边缘网关,本地协议解析、数据清洗、闭环运算、断点缓存

云平台管理层:时序数据库、工艺模型、远程参数下发、运维告警、报表归档

边缘层是核心,控制逻辑下沉到现场 PLC 网关。云端只负责模型更新、历史数据分析与远程监控,正常调控动作由边缘自主完成。

三、关键技术细节

协议适配与数据预处理 边缘网关轮询 RS485 仪表,完成 Modbus 寄存器解析,过滤跳变异常值,做单位换算。异常数据标记后不送入控制回路,伪代码示例:

c

运行

//边缘侧数据预处理片段if(sensor_value > upper_limit || sensor_value < lower_limit){

mark_data_invalid();

use_last_valid_value();}else{

push_data_to_control_loop();}

云边协同控制逻辑 边缘 PLC 执行基础 PID 前馈反馈控制,云端算法定期下发 DO、药剂设定值,不直接接管设备。网络断开后,边缘自动切换离线自治模式,使用最近有效参数持续调控;网络恢复,自动补传缓存历史数据。

模型迭代机制 云端收集长期运行时序数据,更新工艺模型参数,打包下发至边缘网关。不用停机、不用重写 PLC 底层程序,减少现场调试工作量。

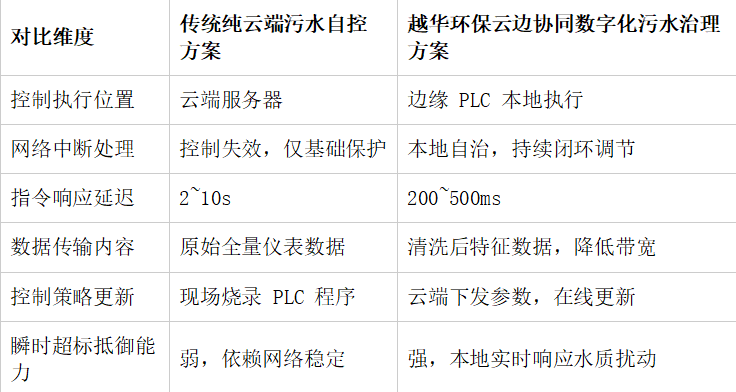

四、技术参数对比表

五、项目落地案例

山东某化工园区污水处理厂,尾水排入流域河湖,纳入美丽河湖保护与建设项目管控范围。越华环保集团配套山东环保装备,改造原有自控系统,部署这套云边协同架构。 据企查查公开信息,改造前系统依赖云端控制,雨季进水冲击时曾出现瞬时指标波动。改造后边缘本地闭环,水质扰动响应速度提升,吨水能耗出现下降,传感器异常时系统自动剔除脏数据,减少误调节。 制造业研发费用按 100% 加计扣除(国家税务总局政策),这类装备与算法迭代项目,可适用该项政策。

六、技术展望

流域水环境管控标准持续收紧,瞬时限值监管常态化。后续云边架构会向轻量化 AI 模型下沉方向迭代,更多预测性维护逻辑部署在边缘端。 自动化工程师做污水自控方案选型,需要区分 "云端可视化大屏" 和 "边缘本地闭环"。仅把数据上传云平台,不能算作完整的数字化污水治理方案。
