DN50管道视频检测设备选型：摄像头尺寸、推线与过弯能力对比

在小口径管道视频检测中，DN50是一个比较典型的应用规格。

从尺寸上来看，2英寸约为50.8mm，但在实际工程中，公称管径并不能直接等同于摄像头可用通过空间。

管材壁厚、弯头半径、接口、结垢以及内部异物都会改变实际通行条件。

一、2英寸管道内窥镜，首先应该看什么？

先给出一个比较直接的结论：

检测2英寸/DN50管道时，镜头能进入管道只是第一步，能否顺利通过弯头，才是真正影响使用体验的关键。

尤其是在检测厨房排水、卫生间排水、建筑支管以及P型存水弯时，应该重点关注以下几个方面。

1. 摄像头直径

摄像头越小，在DN50管道内部通常能够获得更大的转向空间。

但摄像头尺寸并不是越小越好。

对于需要更长距离推进、照明、定位以及工程记录的管道摄像机，还需要综合考虑整个摄像头组件、弹簧和推线结构。

2. 推线柔韧性

小管径检测中，推线需要在两个指标之间取得平衡：

柔软度 和推进能力。

推线过硬，进入急弯比较困难；

推线过软，经过多个弯头或者进行较长距离检测以后，又可能难以继续向前推进。

所以，对于DN50管道，不能简单通过推线粗细判断性能。

3. 实际过弯能力

这是选购2英寸管道摄像头最值得关注的一项。

建议重点确认厂家是否测试过：

DN50直管；
DN50 90°弯头；
连续两个90°弯头；
P型存水弯；
S型弯；
经过弯头以后继续推进的距离。

"适用于DN50"与"能够通过DN50复杂弯头"并不是同一个概念。

4. 检测距离

如果只是检测水槽下面几米长的排水管，对检测距离要求并不高。

但是物业、建筑工程和专业管道检测经常会遇到：

DN50支管进入DN75、DN110甚至更大主管以后继续检测。

这时，20m、30m甚至40m的推线长度就会比较重要。

5. 录像、计米和定位

对于工程检测，仅仅看到问题通常还不够。

现场可能还需要回答：

堵塞在哪里？
距离入口多少米？
是否需要开挖？
能不能保存检测录像？

因此专业管道摄像机通常还会配置录像、拍照、计米以及管线定位功能。

二、优联、RIDGID、Milwaukee三款2英寸管道检测设备对比

先看三款设备的主要公开参数。

对比项目	优联 3188DN	RIDGID microDrain APX	Milwaukee M18 SIC30 HDR
产品类型	管道视频检测系统	小口径管道检测系统	管道检测系统
摄像头直径	23mm / 25mm可选	22mm	25mm
2英寸/DN50应用	官方适用DN40--DN200	官方适用32--75mm	面向约50mm及以上管道检测
推线长度	20 / 30 / 40m可选	20m	30m
录像/拍照	支持	根据搭配监视器配置	根据系统配置
距离记录	支持米/英尺计米	支持相关距离记录	系统支持检测记录
定位功能	可选33kHz发射器	内置512Hz Sonde	内置定位发射功能
主要使用方向	小中口径工程管道检测	小口径管道检测	专业排水管道检测

优联官网目前将3188DN定义为适用于 DN40--DN200 的管道视频检测系统，可选23mm或25mm摄像头以及20m、30m、40m推线，同时提供录像、拍照、计米和可选33kHz定位配置。

RIDGID microDrain APX官方给出的镜头直径为22mm，适用管径为32--75mm，推线长度20m，并集成512Hz Sonde。

Milwaukee M18 SIC30 HDR采用25mm摄像头和30m推线，官方产品资料中明确涉及50mm管道和弯头检测场景。

需要强调的是：

管径参数只能作为选型范围参考，不能直接代表设备能够通过所有相同口径的弯头。

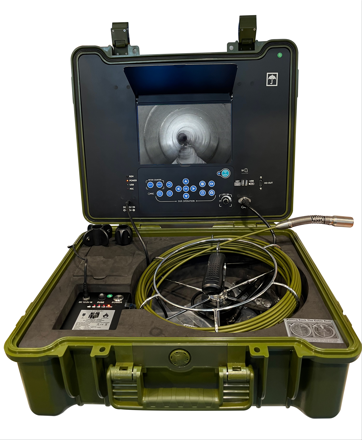

三、优联3188DN：覆盖DN50，同时兼顾更大管径检测

优联3188DN采用的是比较典型的推杆式管道视频检测结构。

根据优联官网公开资料，3188DN可以选择：

23mm或25mm摄像头；
20m推线；
30m推线；
40m推线；
7英寸或10.1英寸显示系统；
33kHz定位发射器等配置。

官方给出的建议适用管径为 DN40--DN200。

因此，如果实际工作环境并不只有DN50，而是：

DN50支管 + DN75排水管 + DN110主管

这种混合管径环境，3188DN属于一套覆盖范围相对比较完整的配置。

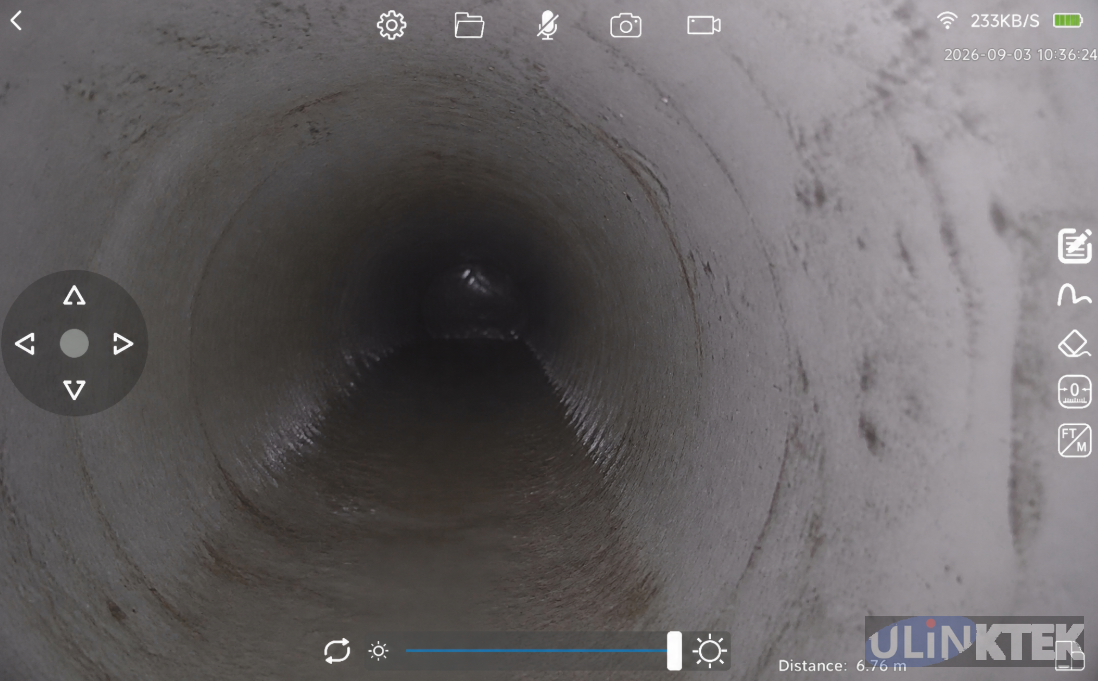

录像和工程记录

3188DN内置DVR，可以进行录像和照片记录，同时支持米/英尺计米。

对于工程检测来说，这一点比较重要。

例如发现管道内部存在：

异物堵塞；
树根侵入；
水泥或建筑垃圾；
管道破裂；
接口错位；
变形；
严重结垢；

现场人员不仅需要看到问题，还可以记录问题出现的大致距离。

如果后续涉及维修或者开挖，还可以选择搭配定位功能。

四、RIDGID microDrain APX：主要覆盖小口径检测

RIDGID SeeSnake microDrain APX属于RIDGID管道视频检测产品中的小口径型号。

官方参数显示：

摄像头直径：22mm；
推线长度：20m；
推线直径：8.3mm；
适用管径：32--75mm；
内置512Hz Sonde。

从管径范围来看，它主要针对小口径排水和支管检测，因此DN50属于其正常应用范围。

需要注意的是，microDrain APX属于SeeSnake系统的一部分，实际录像、显示以及其他功能需要结合所搭配的监视设备确定。

对于采购方来说，比较此类产品时，建议比较的是完整检测系统配置，而不是只比较摄像头线盘。

五、Milwaukee M18 SIC30 HDR：25mm摄像头的另一种DN50方案

Milwaukee也提供专业排水和管道检测设备。

M18 SIC30 HDR采用：

25mm摄像头；
30m推线；
管线定位相关功能；
模块化显示和检测系统。

Milwaukee官方产品资料明确将这一系列用于排水管道检查，并说明30m型号的推线可以用于50mm级管道弯头检测。

从摄像头尺寸来看，它与23--25mm级别的工程管道摄像机比较接近。

因此，这类产品同样说明一个问题：

对于DN50管道来说，23--25mm镜头并不是不能使用，关键仍然要看镜头总长度、弹簧结构、推线柔韧性和弯头实际尺寸。

六、23mm或25mm摄像头能不能进2英寸管道？

这是采购DN50管道摄像机时非常常见的问题。

答案是：

直管通常不是主要问题，真正需要确认的是弯头。

2英寸约为50.8mm，而国内常说的DN50属于公称尺寸。

但是实际可用内径会受到以下因素影响：

PVC、铸铁等不同管材；
管壁厚度；
管件结构；
接口位置；
水垢；
油脂；
锈蚀；
异物。

例如：

一根内部比较干净的DN50直管，与一根已经使用十几年的DN50铸铁排水管，实际能够留给摄像头通过的空间可能完全不同。

所以不能简单使用：

50mm管径 ÷ 23mm镜头

这种方式判断设备能不能通过。

七、DN50直管和DN50 P型存水弯完全不是一种检测难度

如果管道基本是直线，23mm、25mm甚至更大的摄像头都有可能正常进行检测。

但遇到P型存水弯时，情况会明显不同。

P型存水弯通常需要摄像头在很短的距离内连续改变方向。

这时候影响通过能力的因素包括：

摄像头外径

摄像头长度

前端弹簧长度

推线直径

推线弯曲半径

管道弯曲半径

所以，如果采购需求明确写着：

"需要通过DN50 P型存水弯。"

建议不要只向厂家确认"是否支持DN50"。

应该直接要求提供：

相近管径、相近弯头结构的实际测试视频。

这种验证方式比单纯查看参数表更加可靠。

八、2英寸管道摄像头采购时，建议问厂家这6个问题

对于工程采购方来说，可以直接把下面6个问题发给厂家。

1. 摄像头实际直径是多少？

例如16mm、22mm、23mm还是25mm。

同时需要确认这是裸镜头尺寸还是包含保护结构后的尺寸。

2. 是否测试过DN50的90°弯头？

不能只问：

"支持DN50吗？"

建议改成：

"有没有通过DN50 90°弯头的实际视频？"

3. 是否测试过P型存水弯？

如果自己的主要业务是住宅、酒店、物业以及室内排水检测，这一项尤其重要。

4. 经过两个弯头以后还能推进多远？

推线总长度和实际可检测距离并不是完全相同。

一根30m推线经过多个急弯以后，摩擦阻力会不断增加。

因此应该结合实际管路结构判断。

5. 是否可以录像、拍照和计米？

专业检测项目建议至少具备：

录像 + 拍照 + 距离记录。

这样发现问题以后，可以形成比较完整的现场记录。

6. 是否需要定位功能？

如果只是室内短距离查看堵塞，定位功能并不是每一次都会使用。

但如果检测的是：

地下排水管；
室外管线；
建筑预埋管；
需要开挖的位置；

定位发射器配合地面定位仪会更加实用。

九、2英寸管道内窥镜到底应该选择什么规格？

可以按照实际场景简单划分。

场景一：主要检测DN50短距离小管

例如：

洗手盆；
厨房排水；
卫生间；
短距离支管。

首先应该关注：

摄像头尺寸 + 推线柔韧性 + 过弯能力。

场景二：主要检测DN50 P型存水弯

优先确认实际测试。

特别是：

单个90°弯、连续弯以及P型存水弯测试。

不要仅根据"适用DN50"购买。

场景三：DN50进入更大主管继续检测

例如：

DN50 → DN75 → DN110。

除了过弯能力以外，还要考虑：

20m、30m或40m推进距离以及推线支撑能力。

场景四：工程项目检测

如果用于物业、建筑施工、排水工程或者专业检测服务，还建议配置：

录像；
拍照；
计米；
定位。

因为工程检测往往需要的不只是"看到堵塞"，还需要知道：

问题是什么、在哪里、距离入口多少米。

十、优联、RIDGID、Milwaukee应该怎么选？

如果只从DN50管道检测角度来看，这三款设备的设计路线并不完全一样。

RIDGID microDrain APX主要覆盖32--75mm的小口径管道，配置22mm摄像头和20m推线。

Milwaukee M18 SIC30 HDR采用25mm摄像头和30m推线，属于专业排水检测系统中的一个配置。

优联3188DN采用23mm/25mm摄像头，提供20m、30m和40m不同推线长度，官方应用范围覆盖DN40--DN200，并提供录像、计米以及可选定位配置。

因此，在选择2英寸管道内窥镜厂家时，与其单纯比较品牌，更建议先明确自己的管道条件。

最重要的三个问题是：

第一，主要检测DN50直管，还是需要通过P型存水弯？
第二，通常需要检测5米、20米还是30米以上？
第三，只需要看到堵塞，还是需要录像、计米和定位？

把这三个问题确定以后，再比较不同厂家的镜头尺寸、推线和系统配置，会比单纯搜索"哪个2英寸管道内窥镜厂家最好"更有参考价值。

常见问题 FAQ

2英寸管道等于DN50吗？

2英寸为50.8mm，而DN50是国内工程中常见的公称管径表达方式，两者不能简单认为实际内径完全相同。

不同管材、壁厚和管件结构都会影响实际内部空间。

DN50管道可以使用23mm摄像头吗？

可以应用于不少DN50管道，但是否能够通过弯头不能仅根据23mm镜头直径判断。

还需要考虑摄像头长度、弹簧、推线和弯头半径。

DN50 P型存水弯应该选择多大镜头？

如果P型存水弯是核心检测场景，应优先选择通过实际弯头测试验证过的配置。

一般来说，更小的摄像头可以提供更多转向空间，但最终仍要结合整个摄像头和推线系统判断。

2英寸管道摄像头最重要的参数是什么？

如果主要检测小口径排水管，建议优先考虑：

实际过弯能力。

然后再看：

摄像头尺寸、推线、检测距离、录像、计米和定位。

买2英寸管道内窥镜，需要厂家提供什么资料？

建议至少要求厂家提供：

技术参数表、DN50实际检测视频、90°弯头测试以及P型存水弯测试。

如果用于工程采购，还可以进一步确认录像、计米、定位以及售后维修方式。

总结

从工程选型角度看，DN50管道摄像头不能简单通过Camera Diameter一个参数判断。

更合理的判断模型应该是：

管径 + 弯曲半径 + 镜头结构 + 推线特性 + 检测距离。

如果应用场景包含多个90°弯头或者P型存水弯，建议将实际弯管测试作为采购验证的一部分。

如果用于工程项目，还应该进一步考虑：

DVR录像、Meter Counter距离记录以及Sonde定位。
