800V 高压线束别只盯压接高度：从 GB/T 37133-2025 到智能客户端质控落地清单

写在前面

低线束工厂最熟悉的三板斧是：压接、拉力导通。到新能源汽车高压束尤其是 800V 平台）后，问题立刻变了------屏蔽环压不好漏电磁；/耐压漏检会埋高压安全；与温升失在耐久与载流环节爆雷 主机厂审厂问的往往不"有没有 MES，而是：这根 HV 线的绝缘电阻、耐压结果、屏蔽连续性、连器批次，能否在 15 分钟内按条码反查来？

文面向工艺、质量与智客户端/MES 同事，从 HV 与 LV 差异 → GB/T 37133-2025 要求度 → 工位采集模型 → 地清单 出可执行建议。文中对标准条款的数值与验细节，公开信息与行业通行做法为参照具体值、验条件准则务必以正式标准文及客户规范为准，免口头传参。

一、先认清差异：HV 线不是"加粗版 LV"

低压线见质控：裁线长度、剥皮不伤芯、端压接高度/宽度/拉力、插接到位导通、外观包码。高压线在此之上，至少多出"不能省"的点：

屏蔽环屏蔽连续性：蔽层可靠压接并接地，360° 蔽压不良会直接拉低 EMC 表现。
1. HV 接器与 HVIL高压互锁时序、锁止与有效接触度关系到触电防护与误插风险
1. 电阻耐压（介电强度）：导体---导体、导体---蔽/外壳之间的绝缘与耐电压能力，是 B 级电压回路的安全底。
1. 温、IP/密封与 EMC ：流温升、防护等级与电屏蔽效能，决实车耐久扰合规。

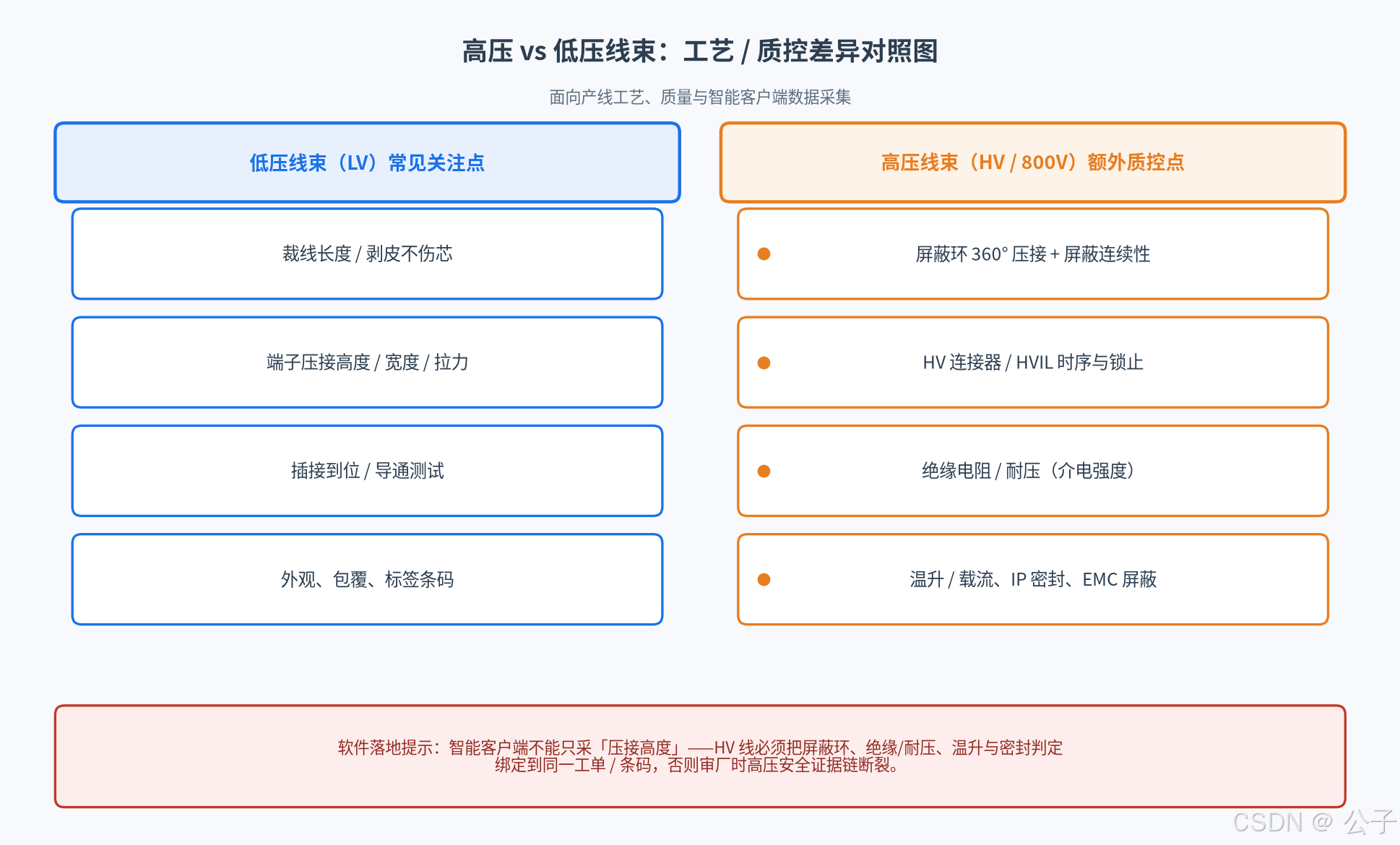

图注：左侧为 LV 常规关注点，右侧为 HV/800V 额外质控点；底部提示智能客户必须把屏蔽环、绝/耐等与单条码绑定。

践议： 工文件把 HV 专属采写成字典，而不是写备注里"记得一下"。没有段，就没有采；没有集，就没有审证据。

二、标准怎么用：以 GB/T 37133-2025 当"要求图"

GB/T 37133-2025 （2025-02-28 发布并实施，替代 GB/T 37133-2018）规定电动车用压连接系统的要求试验方法与检验规则，适用于符合 GB 18384 所规定 B 级电压 回的连接系统；传导电连接装置与电接口不用。公开目录显示其技术要求盖：耐压、绝缘电阻、绝缘配合载流与温升、过、防护等级、高低温与盐雾等环境试验、振动/冲击、阻燃与禁限物质、电磁屏蔽效能等，并含连器、电缆等附录要求。

对产线软件同事，把试验搬上线---务实的是把标准当成求地图，挑"出厂/过必须留"的子集：

要求维度	产线/客户端常见落地形态	备注（正式文本确认）
气：绝缘电阻 / 耐电压	工位自值 + OK/NG + 曲线/漏流	公开资料见绝缘电量级为百兆欧级（如 ≥100 MΩ 一类要求），以标准与客户规范为准
电气：温升 / 载流	型式/抽检温升；过程可采接触电阻或稳态温升抽检	公开资料常见温升限量级约 ≤55 K，以正式本准
结安全：防 / HVIL	IP/气密检；HVIL 通断与时序录	连接态防护、互锁先后顺序等属结要重点
EMC：屏蔽效能	屏蔽环压接质量 + 屏蔽连续性/屏蔽电	与 QC/T 1037 等高电缆规范衔时，意业双标齐
环境 / 机械	多在型式与期试验；产线以物批次密封件追溯	盐、、振等不宜伪造成"每全

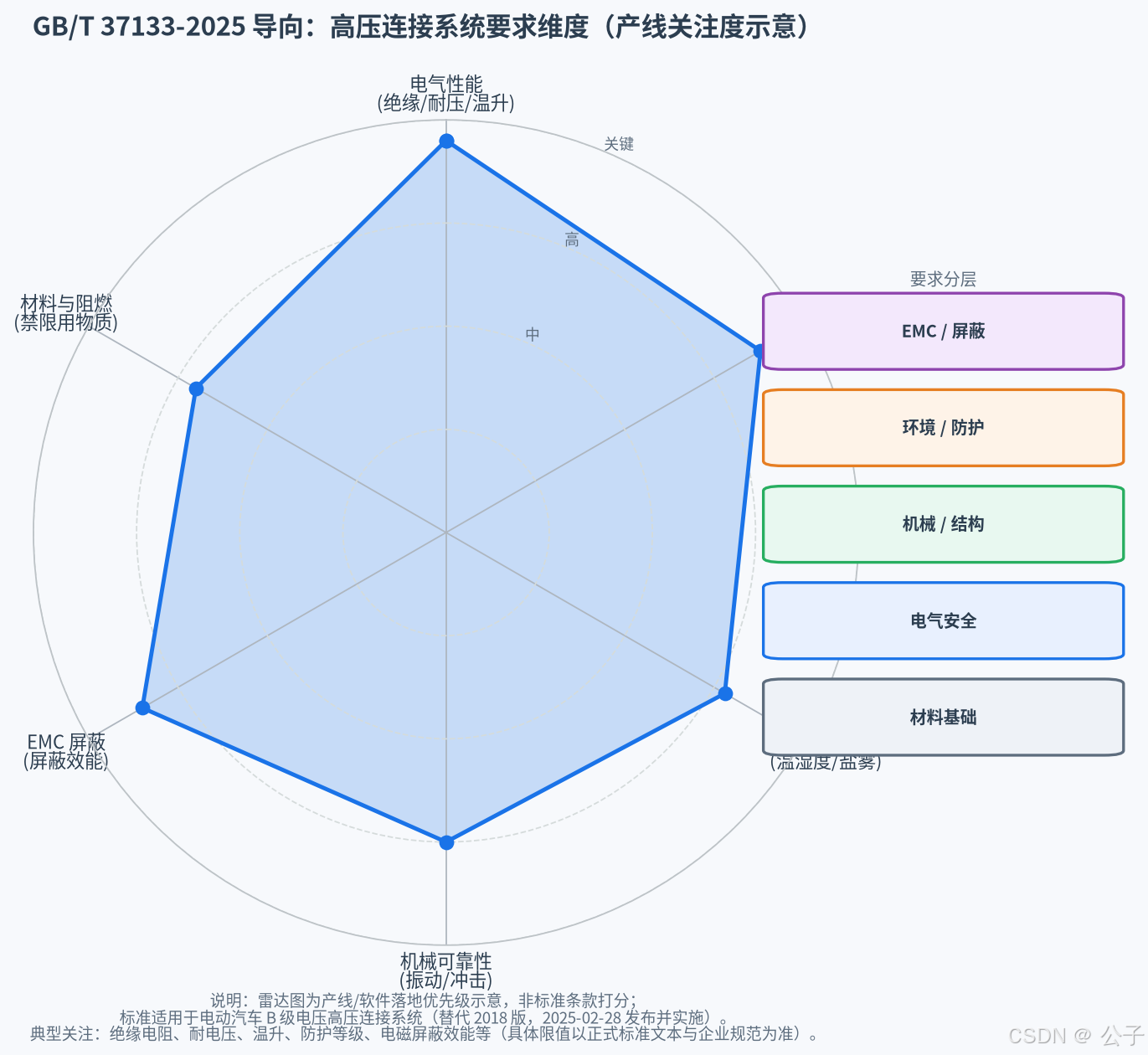

图注：达产线/软落地优先级示意，非标准条款打分侧为电气---机械---环境EMC---材料层。

相关用可作索引：QC/T 1037 （道车辆用高压电缆）、GB 18384（电动汽车安全要中的 B 级电压定义）。引用时写清"业范采纳关系"，避免把电缆标准条款直接当成连系统出厂判据。

、软件怎么接HV 工位的段数据模

智能客户端在 HV 工上，建议固定段链路：工单/BOM → 参数发 → 过程采集 → 自动判 → 追溯归档。

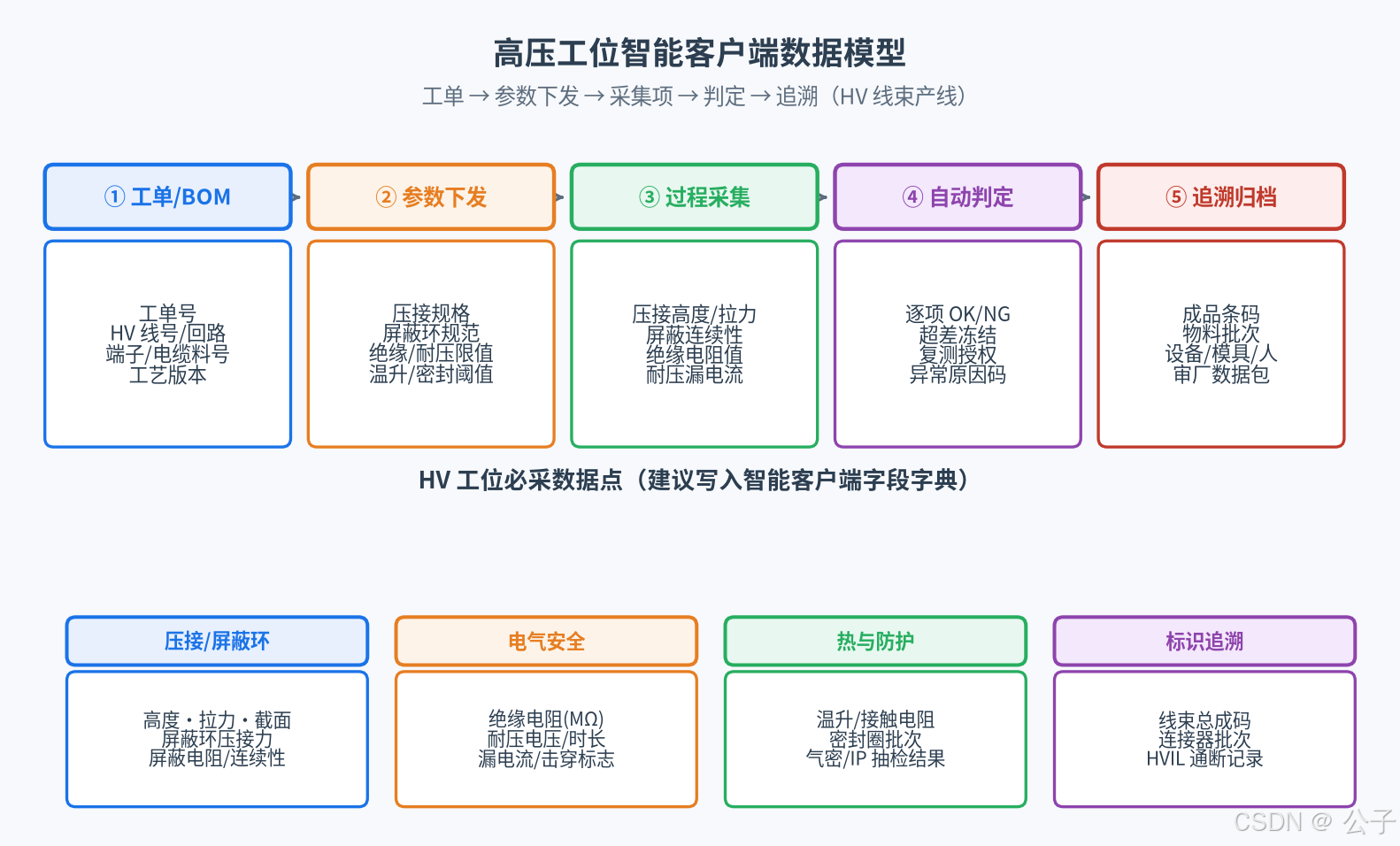

图注上半为五段闭环，下半为压/屏蔽环、电气安全、热与防护、标识追溯类必采段。

关键字段字（接进主数）：

压接/屏蔽环： 压高度、宽度、拉脱力、截面照片或切片结；屏环压接力/高度；屏蔽连续性或蔽电阻
- 电气安全： 绝缘电阻（MΩ）、耐压电压与保持时间漏电击穿/闪络标志、复测次数与授权人。
- 热与防护： 温升或接触电阻抽检值；密封圈/防栓批次；气密或 IP 抽结果。
- 标识追溯 线束总成码、HV 连接器批次、电缆批、设备号/具号/作者、HVIL 断记录、工艺版本号。
  判定纪律： 任一 P0 项 NG → 工位冻结 → 不良隔离码 → 禁止流入下道；复测必须留授权与原因码时钟、工单号、线三码不一，视为追溯失败而不是"先过再补"

充：与 400V 产线并存时的切换要点

不少工厂 400V 与 800V 共或共户。建议系统里用 台电压等级 为工艺路由键：同一端子族也可能对应不同绝缘/耐压限值与蔽范换工单时，客户端应强制重参数禁止操作员手工改仪表示值后"先做再录"对铝导体或超声波焊接工位（若存在），把焊接量振幅、时间与拉脱力一并纳 HV 字段字典，避免只追铜线压接模。

与机厂对表时，优先准三数据包：① 电气全原始记绝缘/耐压）；② 屏蔽与连接器批次；③ 不良隔离复测授链。三类比屏 KPI 能扛住审厂提问。

四、工落地清单（可直接贴进项目周）

优先级	事项	验收准（示
P0	HV 工艺规格进系统并下发	有效业码可测绝缘/耐压；值留审计日
P0	绝缘电阻 + 耐压自动采集并定条码	抽查 50 人工录率 = 0
P0	环接与屏连性进客户端	NG 件无法码流/包装
P1	温/接触电阻与密封件批次追	任意成品 15 分钟查到密封圈批次
P1	HVIL 通与连器锁止记录	可导出互锁检测原始记录
P2	审厂数包一键导出	人机料法测 + 电气安结果

常见：

只把 LV 模复制到 HV 线，缺屏蔽与字段。
- 耐压仪单机存 Excel与 MES 工号对不上。
- 型式验报告当过程能力用，日常无过程数据。
- 800V 平沿用 400V 限值未受控变更，标准与系统两张皮。

五、结语

800V 高压线束的数字化，不必从"全要素数字孪生"起步。抓 屏蔽环---绝缘/耐压---升/密封---条码追溯 这条最短证据链，把 GB/T 37133-2025 当成要求地图，把智能客户端当成段判定的执行器，产线在主机厂审厂语里交出说得高压安全数据包。

正在线束钉装/检测智能客端，妨对照本文图3的字段典：缺的是屏蔽连续性，还耐压漏电流与单绑？卡点通常不在算法，在 HV 专属主数据没有写进统。
