在多串锂电池DC-DC充电方案开发时，原理图与PCB布局直接影响电源稳定性、EMI表现和充电可靠性，布局不当容易出现噪声干扰、发热异常、充电不稳等问题。做电路设计时，我们习惯把电路划分为两大区域分别处理。

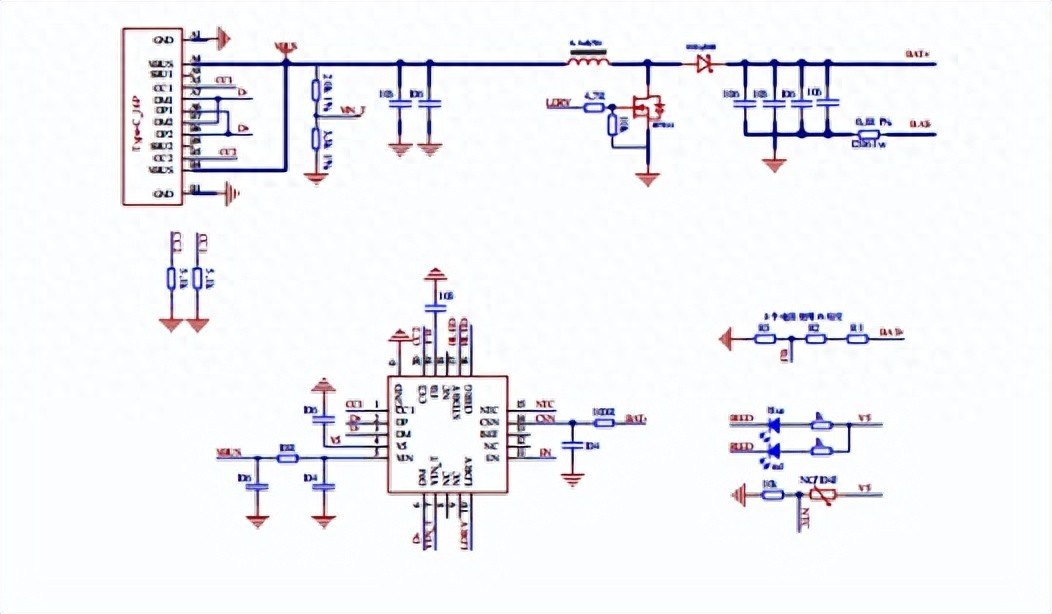

原理图PCB设计指南
在DC-DC电路设计中我们要注意区分两个部分电路
第一是功率电路部分：

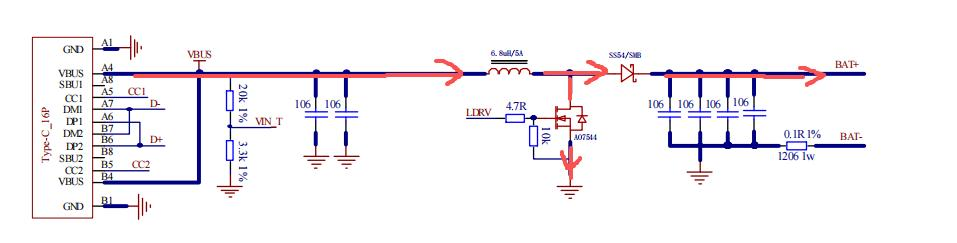

如上图的上面部分电路，就是从Type-C输入开始，经过106滤波电容、PMOS（NC）、功率电感、NMOS、肖特基二极管、最后到106滤波电容。我们先把功率部分考虑好，输入端功率部分画线要宽一点接到电感，电感这个部分尽量画大一点，这里不是开关脚，不需要太注意，注意两个电容一般是靠近电感放，然后再经过电感接到肖特基二极管。

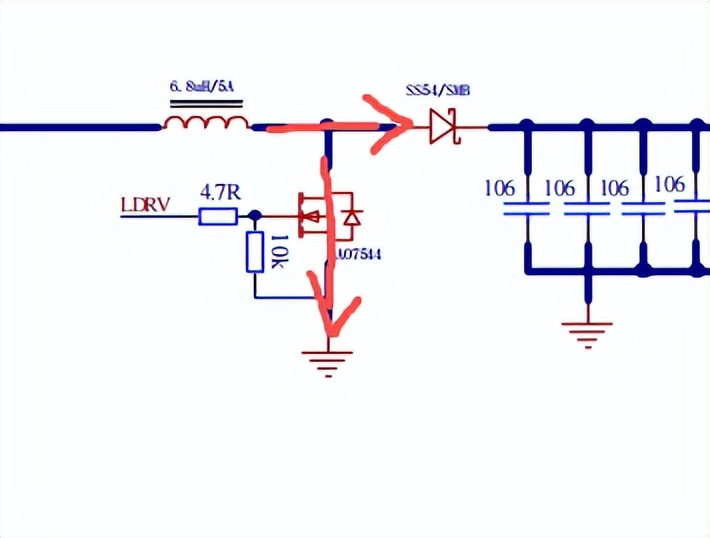

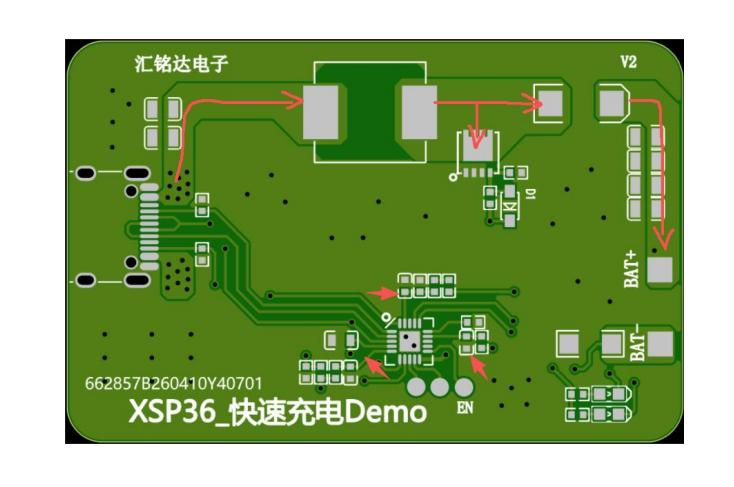

这部分电路是有大电流经过，所以要求设计时，PCB铜箔要加宽，增加散热过孔，而且开关节点的部分元件不能离的太远，要尽量短，面积尽量少，可以减少干扰，这个地方很重要，因为这一部分就是开关电路，开关的位置容易产生干扰，如下图。
第二是信号电路部分：

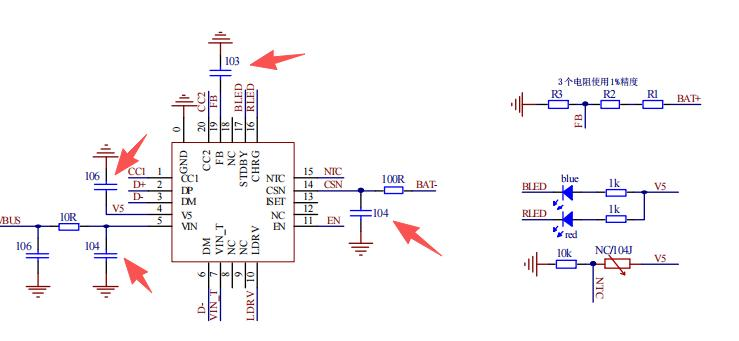

如上图的芯片电路，主控芯片的周围电路，这些是信号电路，要求电容要靠近芯片摆放，PWM驱动信号DRV走线不能绕太远，远离其它信号电路，防止干扰。

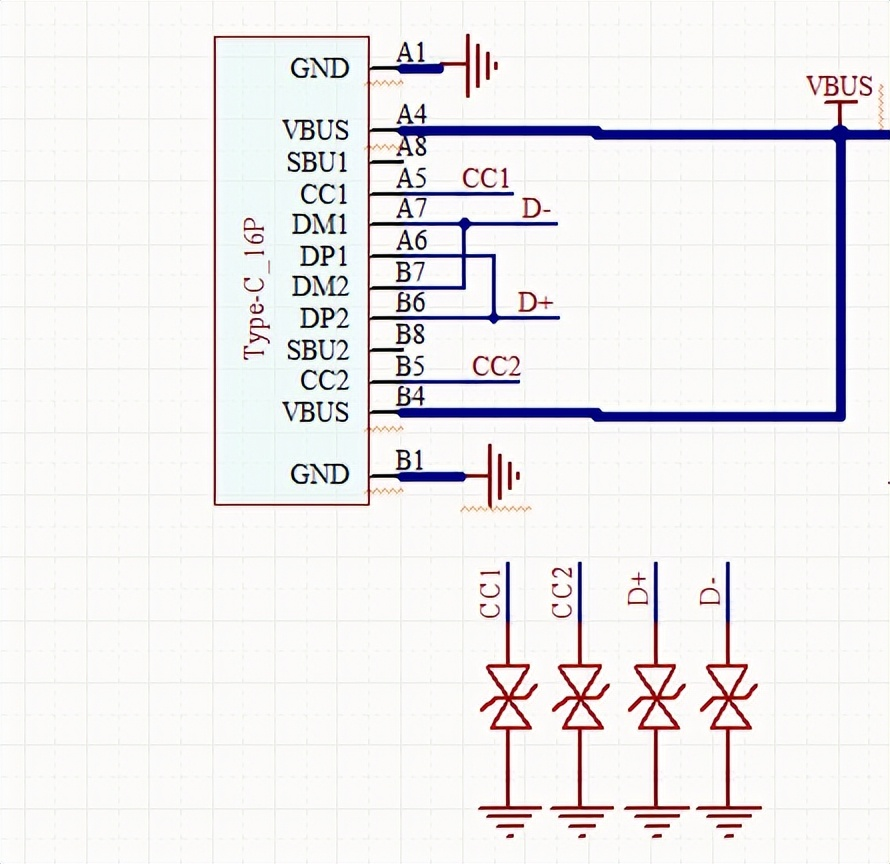

快充协议电路CC1、CC2、DP、DM走线与Type-C连通即可，Type-C选用16pin的规格，可以支持多种快充协议。另外，对于有特殊认证要求的，可以在通讯脚上靠近USB增加ESD器件。ESD器件尽量靠近USB摆放，其便于起到保护的作用。
FB电阻是用来检测电池电压的作用，需要使用1%的精度 ，提高电池充电电压的准确性。

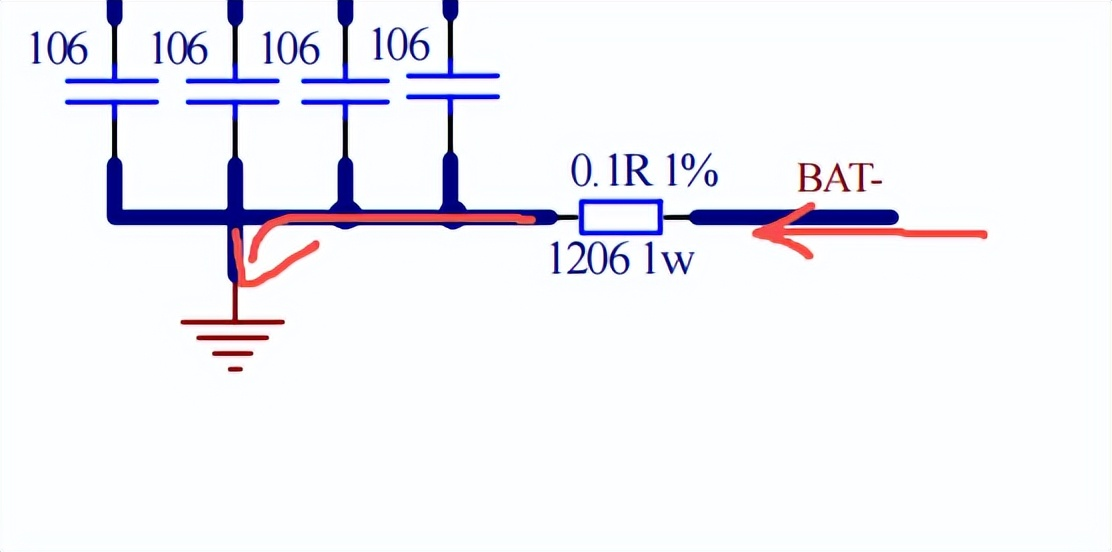

CSN电路是检测充电电流的作用，需要接在电池的负极上，另一端连接芯片的GND。因为这部分会有大电流经过，因而需选用大功率的封装，例如1206 1w 1%的0.1R采样电阻。
结语：
PCB布局核心思路就是功率回路、信号回路分区隔离，缩短开关节点走线，合理处理电压、电流采样线路，就能有效降低EMI，提升充电稳定性。
