D3502C：一款高性能降压转换器的技术解析，可替代U3502C采用ESOP8封装

引言

在汽车、工业和照明等领域，降压转换器（Buck Converter）是不可或缺的电源管理器件。本文将深入的介绍D3502C 降压转换器，探讨其技术特点、关键参数以及实际应用设计要点。

一、产品概述

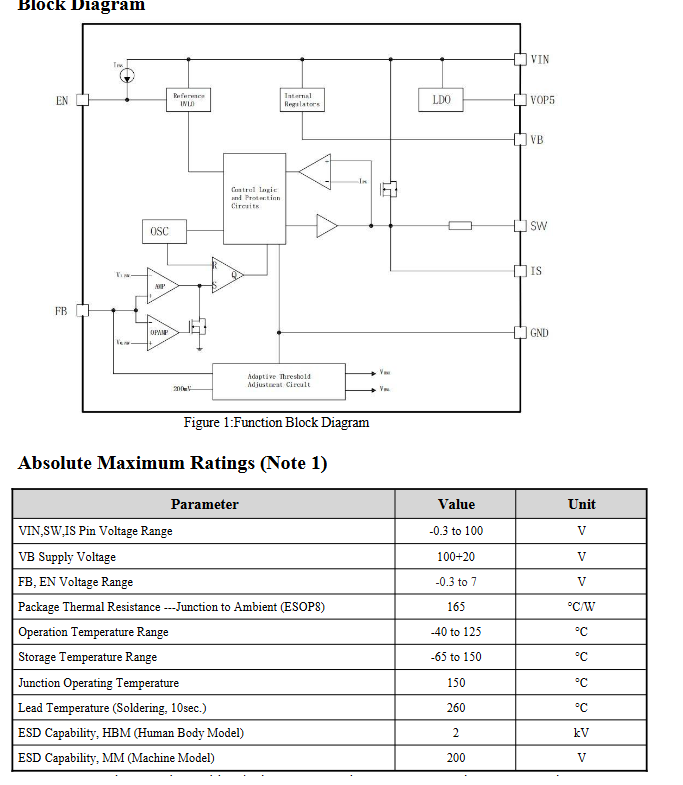

D3502C 是一款高输入电压（100V）的降压型开关稳压器，内置 3A 峰值电流的 MOSFET，采用迟滞电压模式控制，具有快速响应和低静态电流的特点。其 150kHz 的开关频率允许使用较小的外部元件，同时具备短路保护（SCP）和热关断功能，适用于汽车系统、工业电源、太阳能系统以及 USB 快充等应用场景。

二、关键特性解析

高输入电压范围

D3502C 的输入电压范围为 2V 至 100V，能够适应多种降压应用场景。其内置的 100V/135mΩ MOSFET 可承受高达 3A 的峰值电流，确保在高负载条件下的稳定运行。
迟滞电压模式控制

D3502C 采用迟滞电压模式控制，无需外部补偿电路，简化了设计。其反馈引脚（FB）通过电阻分压器设置输出电压，迟滞阈值（FBon 和 FBoff）会根据电路延迟动态调整，确保输出电压的稳定性。
短路保护与热关断

当输出电压被拉低（如短路或过载）时，D3502C 会检测到 FB 引脚电压低于设定值，并在故障持续超过 10μs 后关闭 MOSFET。此外，当芯片结温超过 150°C 时，热关断功能将启动，确保器件在高温环境下的可靠性。
低静态电流

D3502C 的静态电流仅为 0.7mA（典型值），非常适合电池供电的应用场景。

三、应用设计要点

输出电压设置

输出电压通过电阻分压器（R1 和 R2）设置，公式为：

R1=VFB(VOUT−VFB)×R2

其中 VFB 为 1.3V（典型值）。建议 R2 的阻值范围为 1kΩ 至 50kΩ，以降低功耗并提高抗噪声能力。
电感选择

电感值需满足连续电流模式的要求，计算公式为：

L=IOUT×FSW×KVIN×(VIN−VOUT)

其中 K 为 0.15 至 0.85 的系数，FSW 为 150kHz。
电容选择

输出电容需具备足够的 ESR（建议 100mΩ 至 250mΩ）以降低输出纹波。推荐使用钽电容或铝电解电容，并辅以小陶瓷电容以提高高频性能。
PCB 布局优化
- 输入电容、续流二极管和 D3502C 的 VIN、SW、PGND 引脚应尽可能靠近。
- 电源走线需短而宽，尤其是 SW 节点，以降低电压尖峰和 EMI 噪声。
- 反馈走线应远离电感和噪声较大的电源走线。
- 在暴露焊盘下方布置热过孔（直径 15mil，间距 40mil），以提高散热性能。

四、典型应用电路

USB 快充应用

D3502C 的 FB 引脚灵活性使其非常适合 USB 快充应用。通过在 FB 和 GND 之间连接电流检测电阻，可以实现快速充电功能。

典型电路中，输出电压可设置为 5V 或 9V，支持 QC2.0/QC3.0 协议。
高功率 LED 驱动

在 LED 驱动应用中，D3502C 可通过 PWM 信号调节亮度，同时确保输出电流的稳定性。

五、总结

D3502C 凭借其高输入电压范围、快速响应、低静态电流以及完善的保护功能，成为汽车、工业和照明领域的理想选择。通过合理设计外围电路和优化 PCB 布局，可以充分发挥其性能优势，满足多种复杂应用场景的需求。
